双凸台带安装孔定位基座结构

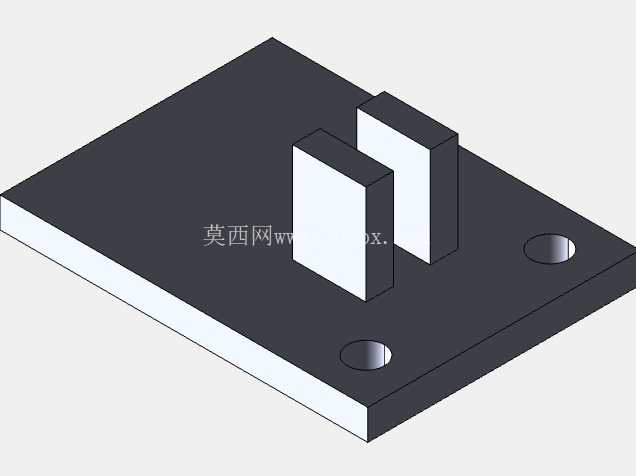

在自动化产线的工位定位、小型工装夹具的承载固定场景中，这类带双凸台的平板基座是十分常见的结构件，日常产线调试时经常会碰到需要对小型工件做侧向定位、或者给微型检测模块提供安装基准的需求，这类基座的结构设计完全围绕实际安装场景的痛点展开。从结构本身来看，平板主体采用等厚板材加工，两个凸台垂直设置在平板上表面，凸台的侧面具备极高的平面度要求，主要作用是给待定位工件提供两个平行的侧向定位基准面，避免工件在装配或者检测过程中出现横向窜动；平板上开设的两个沉头安装孔，位置经过公差校核，安装时可以直接通过内六角螺栓将基座固定在设备型材台面或者工装底板上，沉孔结构可以保证螺栓头部完全没入平板表面，不会突出平面干扰上方工件的放置，也不会在工件移动时刮蹭工件表面。

设计这类结构的时候，首先要考虑的是安装边界的约束：平板的长宽尺寸需要匹配对应工位的安装空间，不能超出型材的安装槽间距，两个安装孔的中心距要和常用铝型材的槽口间距对应，减少现场安装时的打孔调整工作量；凸台的高度需要根据待定位工件的侧边高度来确定，要保证凸台的定位面和工件侧边的接触高度足够，避免定位时出现点接触导致工件倾斜，同时凸台的厚度也要满足受力要求，在工件频繁抵靠定位的过程中不会出现变形或者断裂。很多新手在做这类结构的时候容易忽略凸台和平板的连接强度，要么把凸台根部做的太尖锐，长期受力后出现应力开裂，要么把凸台和平板的连接圆角做的太大，导致工件无法完全抵靠到定位面，出现定位间隙，实际建模时需要在凸台根部设置合理的过渡圆角，同时在定位接触面上预留0.02mm的研磨余量，保证装配后的定位精度。

从实际用途来看，这类基座除了直接做定位块使用，还可以作为小型传感器的安装支架，两个凸台之间的间隙可以用来容纳光电传感器的发射端或者感应端，平板直接固定在设备架体上，不需要额外设计支架结构，能大幅减少工装设计的零件数量；在小型冲压工位的出料端，这类基座也可以作为工件的临时承接座，凸台挡住工件的侧边，避免工件滑出承接区域，平板的平面度保证工件放置平稳，方便机械手取料。尺寸设计上，平板的厚度一般根据承载重量选择，承载轻量工件时采用8-10mm的板材即可，承载较重工件时需要加厚到15mm以上，同时安装孔的孔径要匹配常用的M4或者M5内六角螺栓，沉孔的深度要保证螺栓拧紧后头部低于平板表面0.5mm左右，避免出现突出。凸台的两个相对侧面需要保证平行度公差在0.03mm以内，和平板的上表面保证垂直度公差在0.02mm以内，这样才能保证定位的准确性，不会因为基准面的形位公差超差导致工件定位偏移，影响后续的装配或者检测精度。

建模过程中，这类结构不需要做过多的复杂特征，重点是各个配合面的公差标注要清晰，安装孔的位置尺寸要从同一个基准出发标注，避免加工时出现尺寸链累积误差；凸台的边角可以做小的倒角处理，去除加工毛刺，避免安装时划伤操作人员或者工件表面。在实际车间应用中，这类基座一般采用45号钢加工后做发黑处理，或者采用铝合金加工后做阳极氧化，兼顾结构强度和防锈能力，在一些有耐腐蚀要求的工位也可以采用304不锈钢加工，只是加工成本会稍高一些。很多时候现场调试会根据实际工位的需求对这类基座做小的修改，比如在凸台上开设螺纹孔用来加装压块，或者在平板侧面开设缺口用来避让走线，核心的平板加双凸台带安装孔的基础结构是通用的，只需要根据具体场景调整尺寸参数就能快速适配不同的工位需求，属于工装设计里复用率很高的一类基础构件。
