轻型上单翼桁架式轻型飞机整机结构

　　这套三维结构呈现的是一型面向低空休闲飞行、飞行爱好者自制组装与轻型航空教学场景的上单翼轻型飞机。整机采用敞开式桁架骨架作为主体承托思路，没有采用整体蒙皮硬壳机身，而是把载荷路径直接暴露在空间框架中，这种处理在轻型飞机、套材飞机和初级教练验证机中十分常见。实际使用中，这类飞行器主要承担短距起降体验、低空观光、航空科普拆装训练以及小型动力飞行平台验证等任务，对结构重量、维护可达性和零件加工门槛都比较敏感。

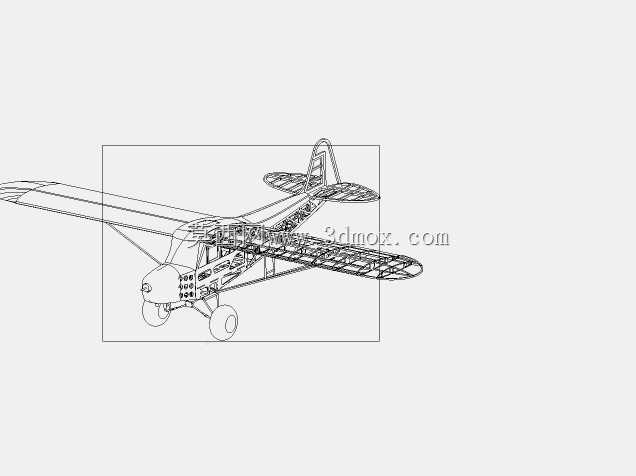

　　从布置上看，机翼位于机身顶部，属于典型上单翼构型。这样的布局能够让机翼避开机身侧下方气流干扰，同时为起落架和下部舱体留出空间，低速飞行时升力特性较稳定，也便于在简易跑道起降。机翼与机身之间通过斜撑杆和接头形成三角传力区域，机翼弯矩、升力和阵风载荷经撑杆、接头及上部框架节点分散传递到机身桁架。模型中机翼保留了明显的梁肋骨架关系，能够看出翼梁、翼肋和外覆层之间的层次，适合用于讲解薄壁翼面承力、撑杆连接以及机翼装配边界。

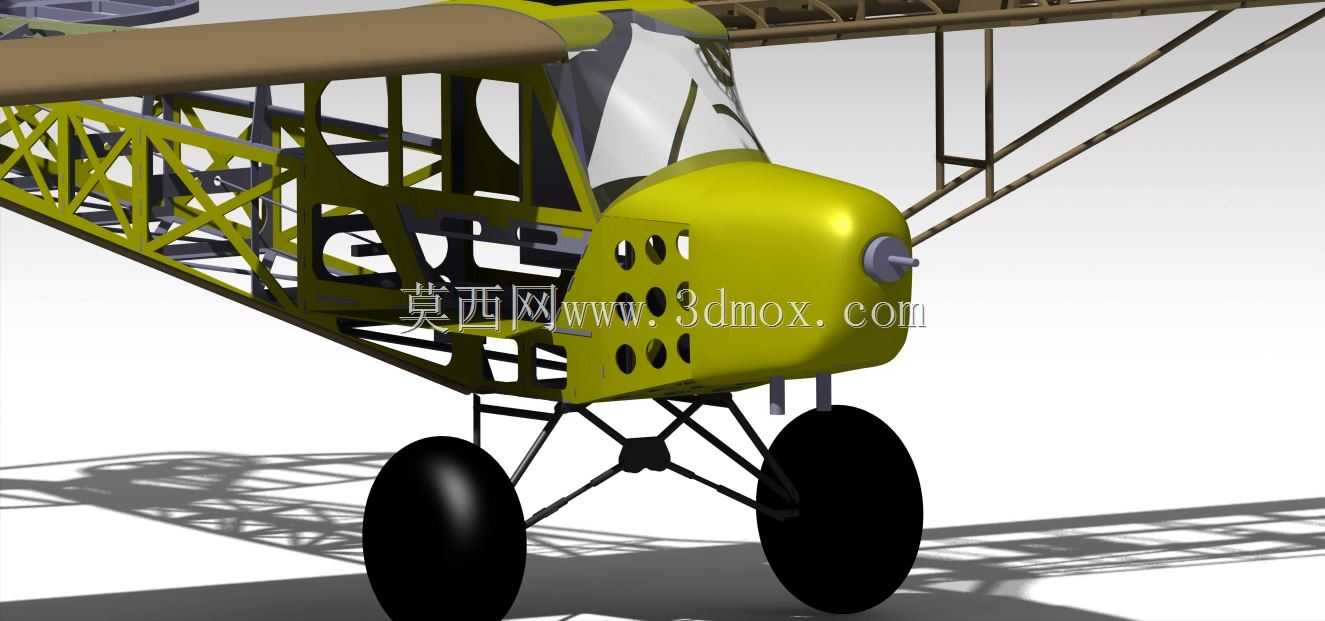

　　机身前段围绕动力装置和座舱展开。前部整流罩覆盖发动机安装区域，外形收窄并预留散热开孔，既引导冷却气流，也为螺旋桨和发动机安装留出安全间隙。发动机位于机头，通过支架与机身前框连接，扭矩、推力和振动载荷沿前框、纵梁和斜撑向后传递。座舱区域设置透明风挡和简单座椅空间，骨架在乘员周围形成保护框架；由于整机重量控制严格，杆件多采用薄壁管或轻质型材，节点处通过接头、螺栓或焊接形式组合，设计时需要重点关注局部应力集中、检修开口补强以及反复振动下的紧固件松弛。

　　主起落架采用前三点式布置，两个主轮位于机身重心稍靠后位置，前轮或尾撑区域根据具体构型承担地面转向与稳定作用。图中主起落架通过分叉式撑杆连接到机身下部框架，轮轴、支柱和斜拉杆件共同吸收着陆冲击。工程上，这类轻型起落架不能只按静态支撑计算，还要考虑下沉速度、偏航着陆、地面滑跑颠簸和刹车反力；轮胎与支柱之间的相对运动空间、转向干涉范围、拆装维护距离都需要在数模中明确。起落架与机身连接点通常是高载区域，周围腹杆、框板和接头需要加强，避免薄壁杆件在冲击载荷下失稳。

　　尾翼和后机身通过延长桁架向后伸展，尾部承力结构以细长杆件构成空间桁架，负责把方向舵、升降舵的气动载荷传回机身。该区域刚度不能盲目靠增加杆件尺寸获得，更多依赖三角形布置、节点约束和合理的支撑角度。设计时要同时检查舵面偏转间隙、尾轮连接位置、操纵钢索或拉杆走向，以及尾部振动与发动机激励之间是否存在耦合。

　　材料选择上，这类轻型飞机常把胶合板、轻木、玻璃纤维复合材料、铝合金支柱和铝制整流罩组合使用。木质或复合板材适合构成翼肋、局部蒙皮和舱内隔板，玻璃纤维用于外形复杂、需要光滑气动表面的整流部位，金属杆件则承担主要拉压载荷。建模时需要区分承力骨架与外形覆盖件：骨架决定传力和装配，覆盖件决定气动外形与维护开口，二者不能混为一个不可拆整体。

　　从安装边界看，翼展处于约两米二量级的数模表达区间，适合桌面级结构展示、缩比验证或套材设计参考；发动机动力级别对应15cc类小型航发或轻型动力单元，机头防火墙、油箱位置、螺旋桨旋转半径和座舱空间需要协同布置。整机外轮廓检查应覆盖螺旋桨与前起落架间隙、机翼撑杆与座舱开口关系、尾翼舵面摆动范围、主轮收放或固定状态下的机身净空，以及地面停放时机尾、螺旋桨和机翼端部的安全距离。

　　在结构设计推进时，通常先确定重心范围、机翼安装角和发动机轴线，再反推机身框站位与起落架位置。桁架杆件不宜只按视觉排列，应让主要载荷沿杆件轴向传递，减少弯曲受力；接头位置要兼顾钻孔、扳手操作和后期检查。对于教学或自制装配场景，模块化拆分机翼、机身、尾翼、起落架和动力舱，能够让三维模型直接服务于装配工艺说明、零件干涉检查和制造工序规划。
