紧凑型共轴双旋翼载人直升机结构

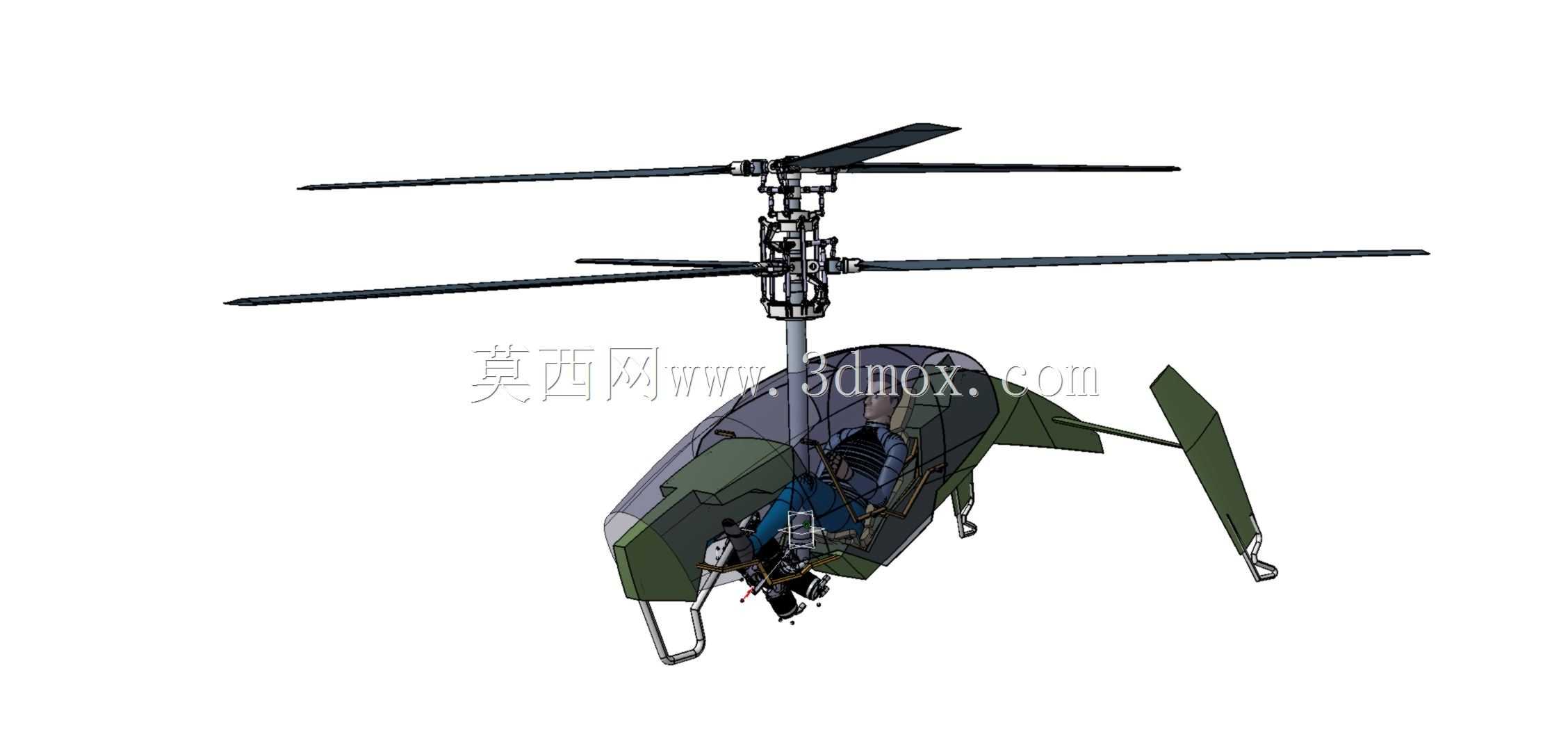

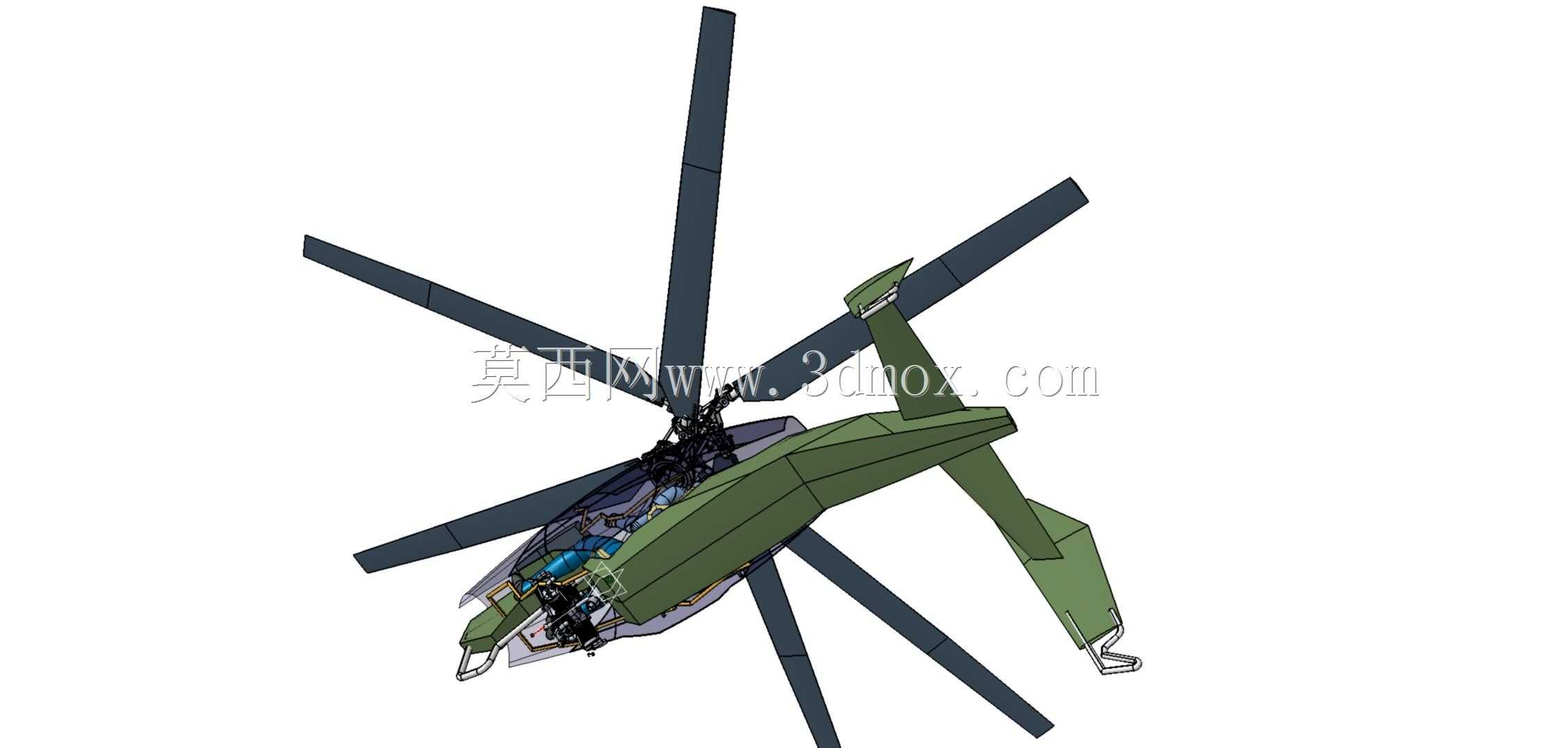

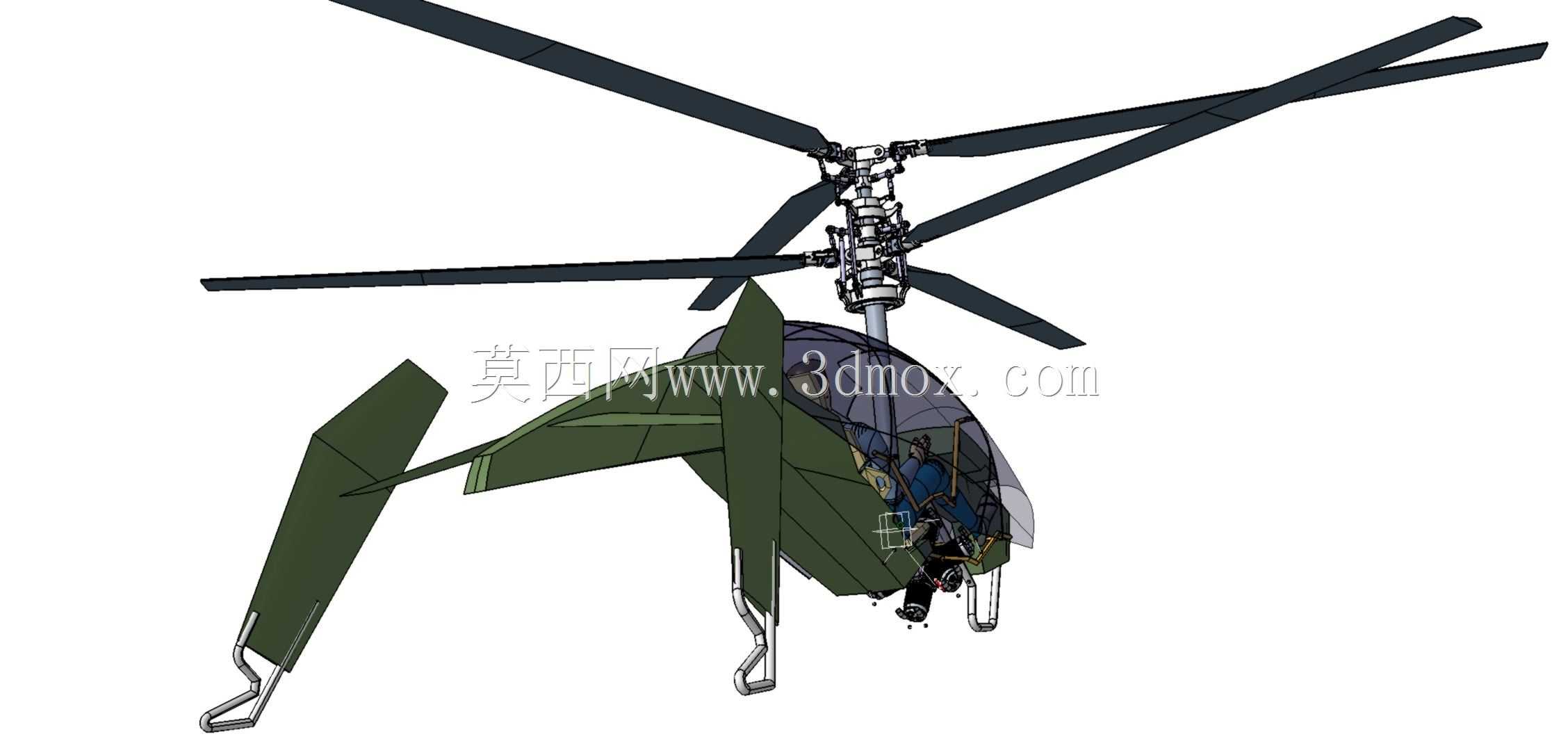

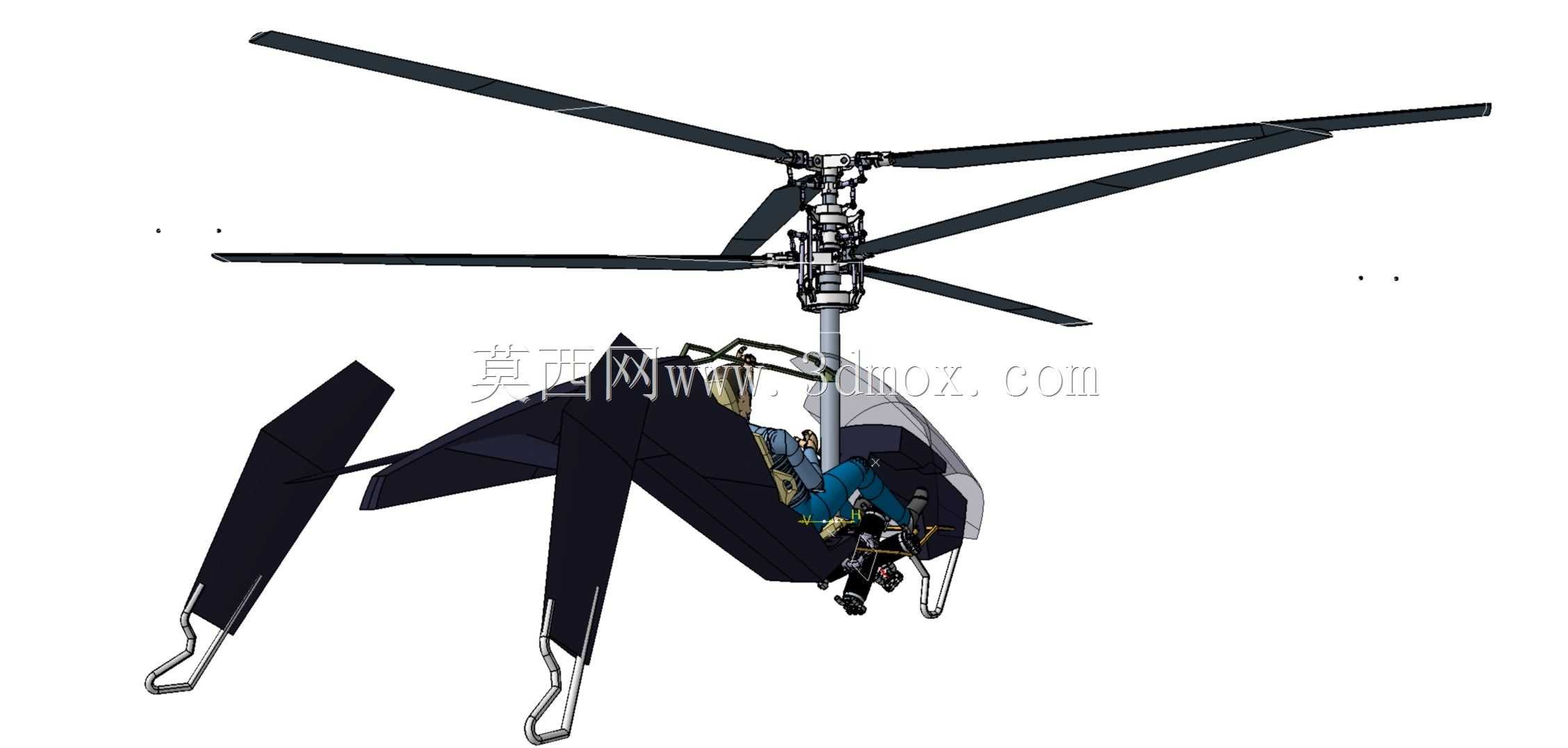

　　该三维结构围绕紧凑型共轴双旋翼载人飞行器展开，整机采用上下两副旋翼同轴反转的布局，取消了常规单旋翼直升机用于平衡反扭矩的尾桨，尾部仅保留细长尾梁和末端安定结构。这种布置在同等旋翼直径下能够缩短机身长度，降低对起降场地的要求，同时减少尾桨传动链路和尾桨触地风险，适合在山地平台、舰船甲板、狭小野外场地以及城市应急起降点执行短距通勤、低空观察、巡逻支援和轻型吊运等任务。

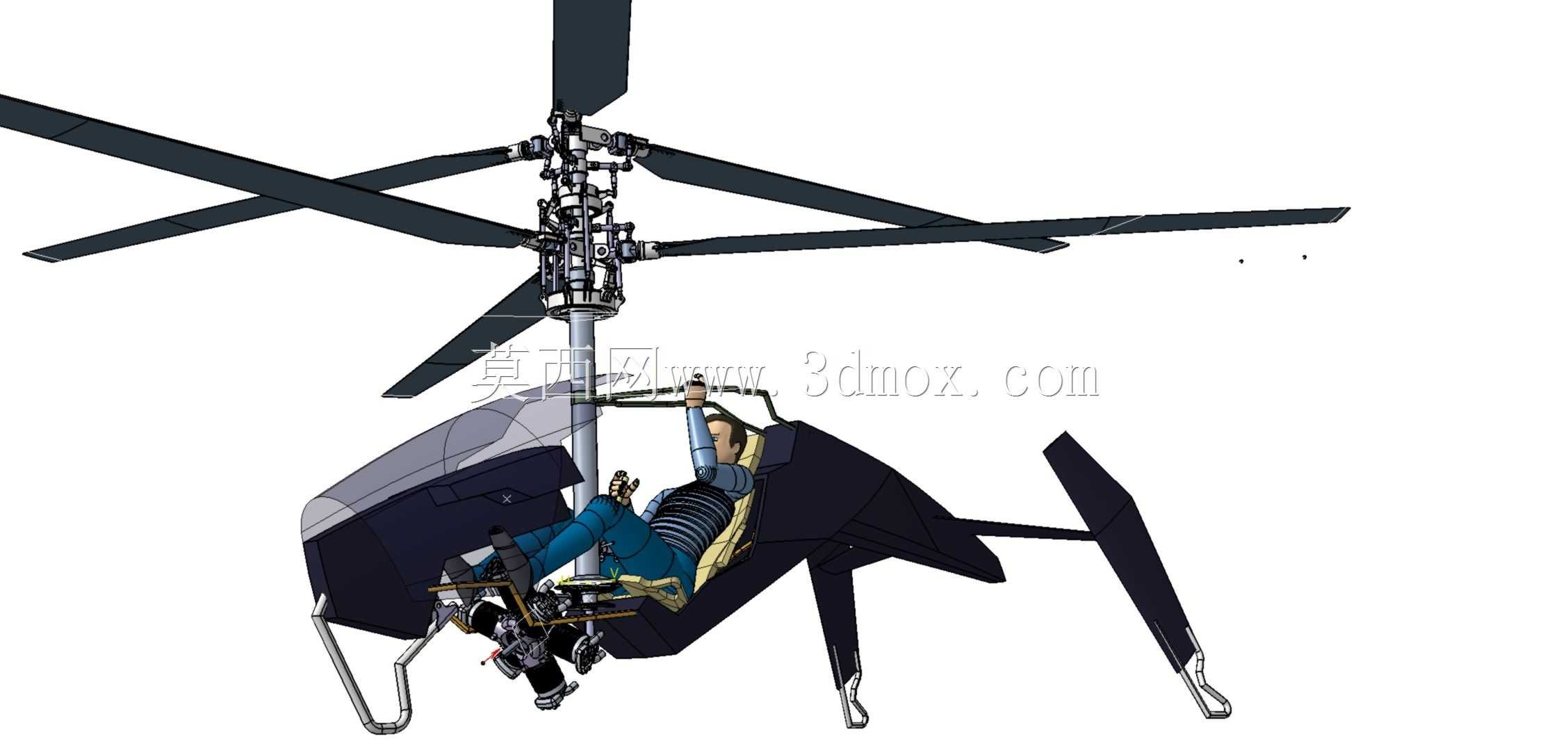

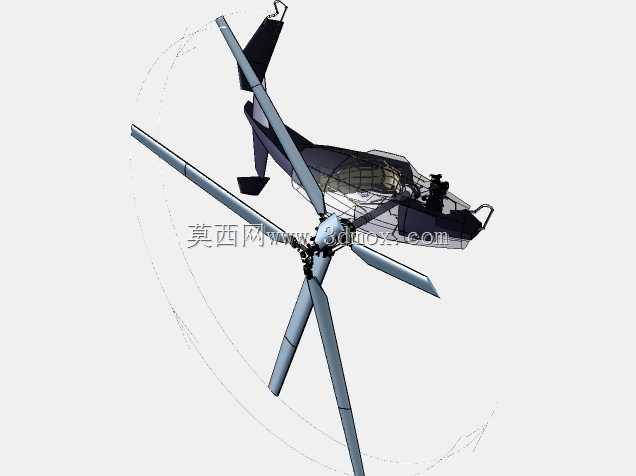

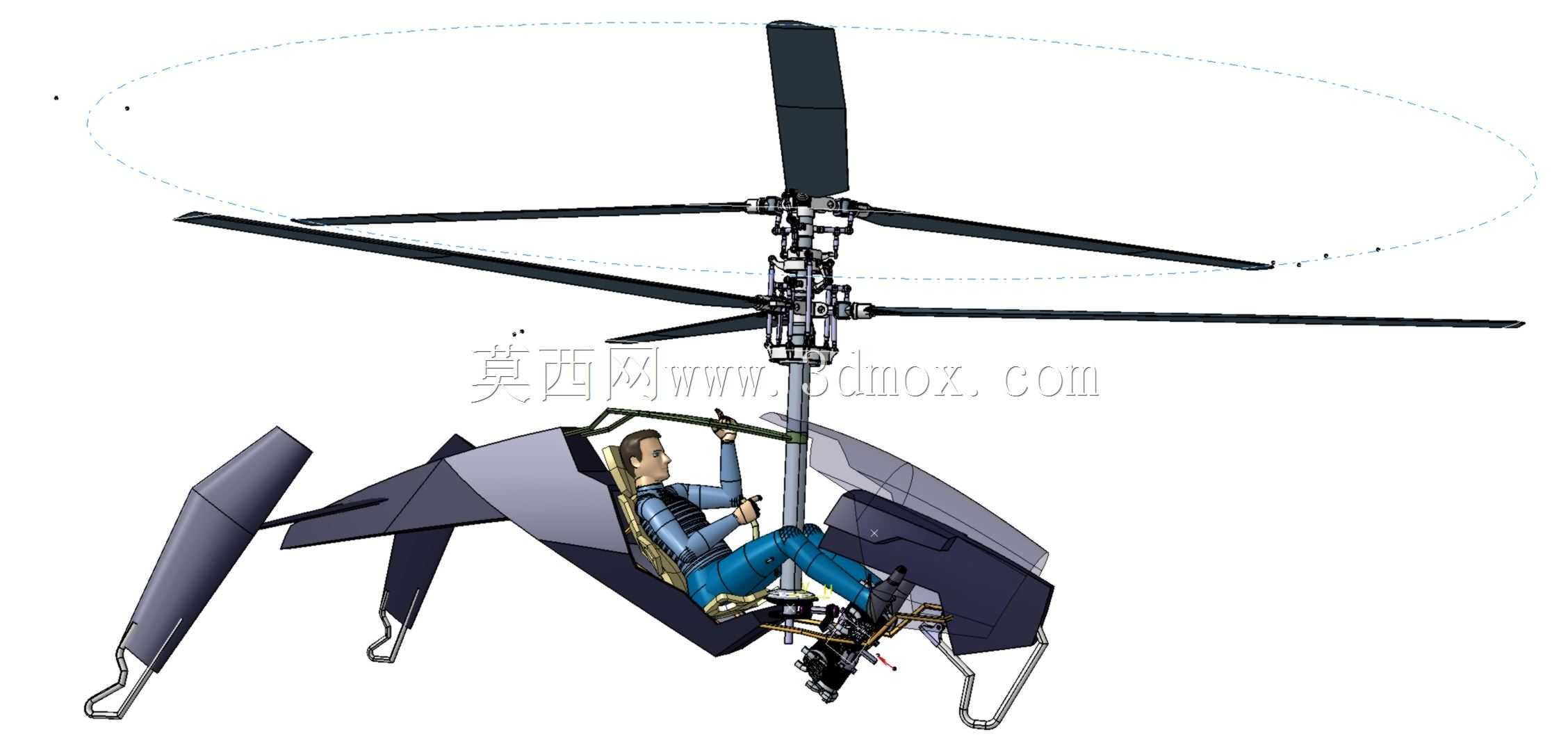

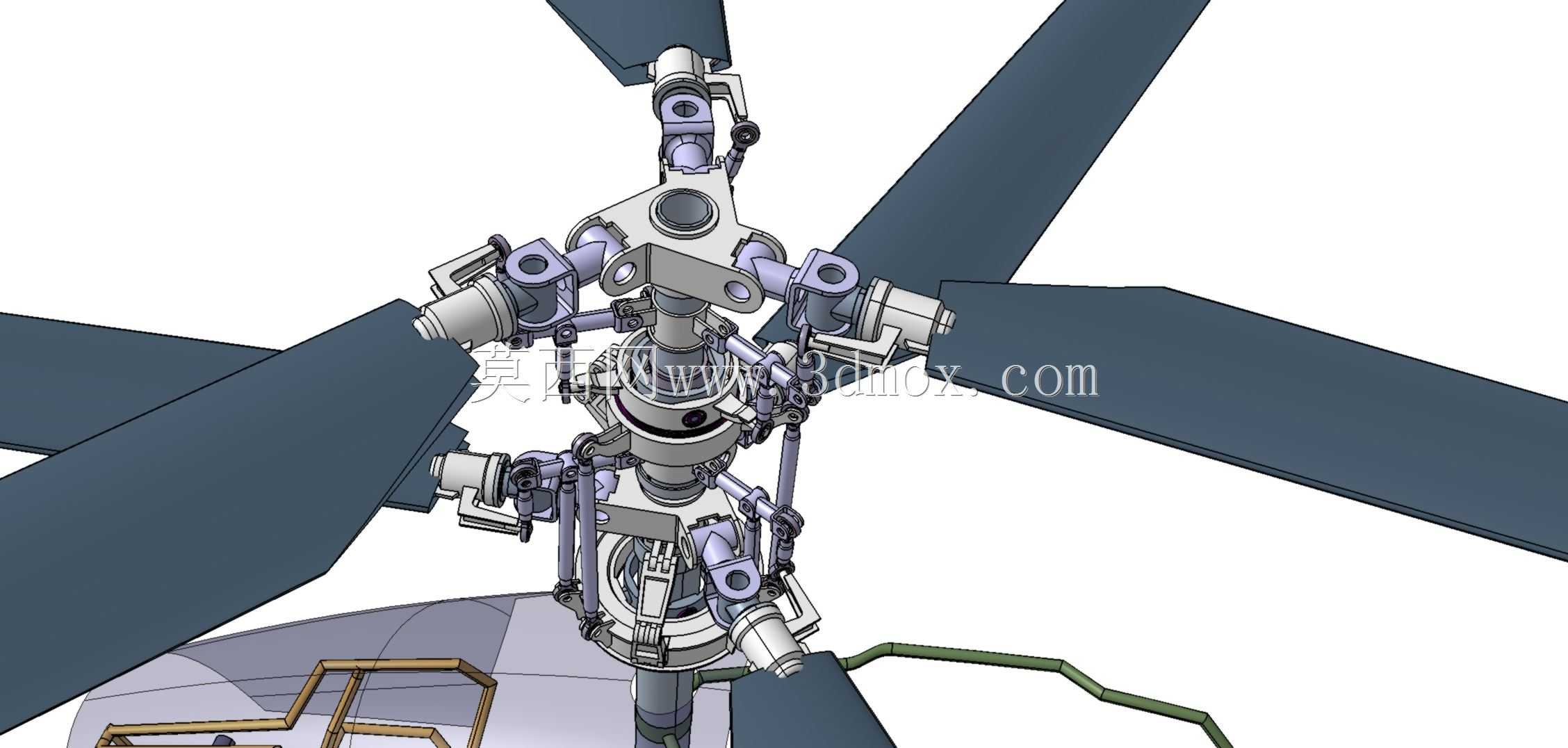

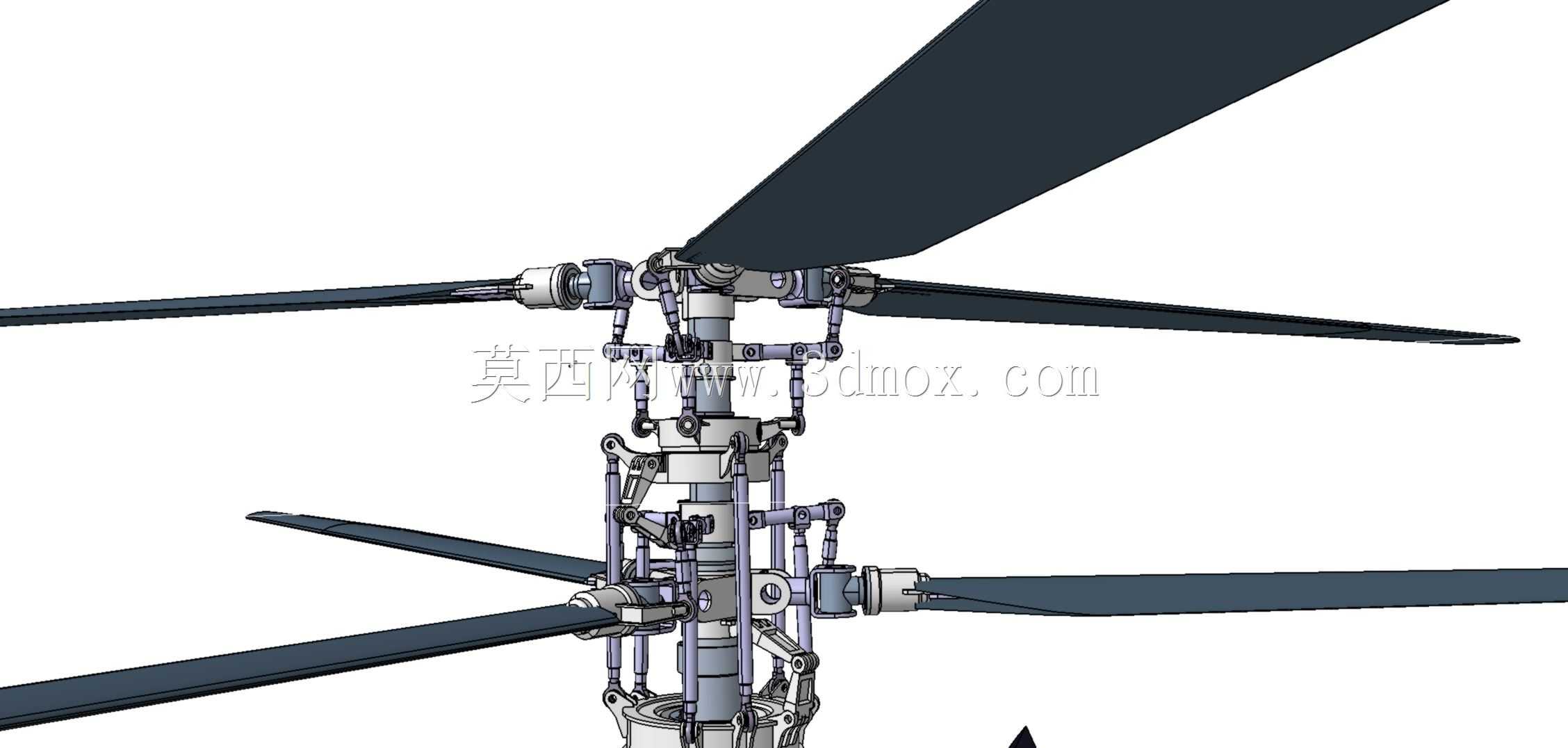

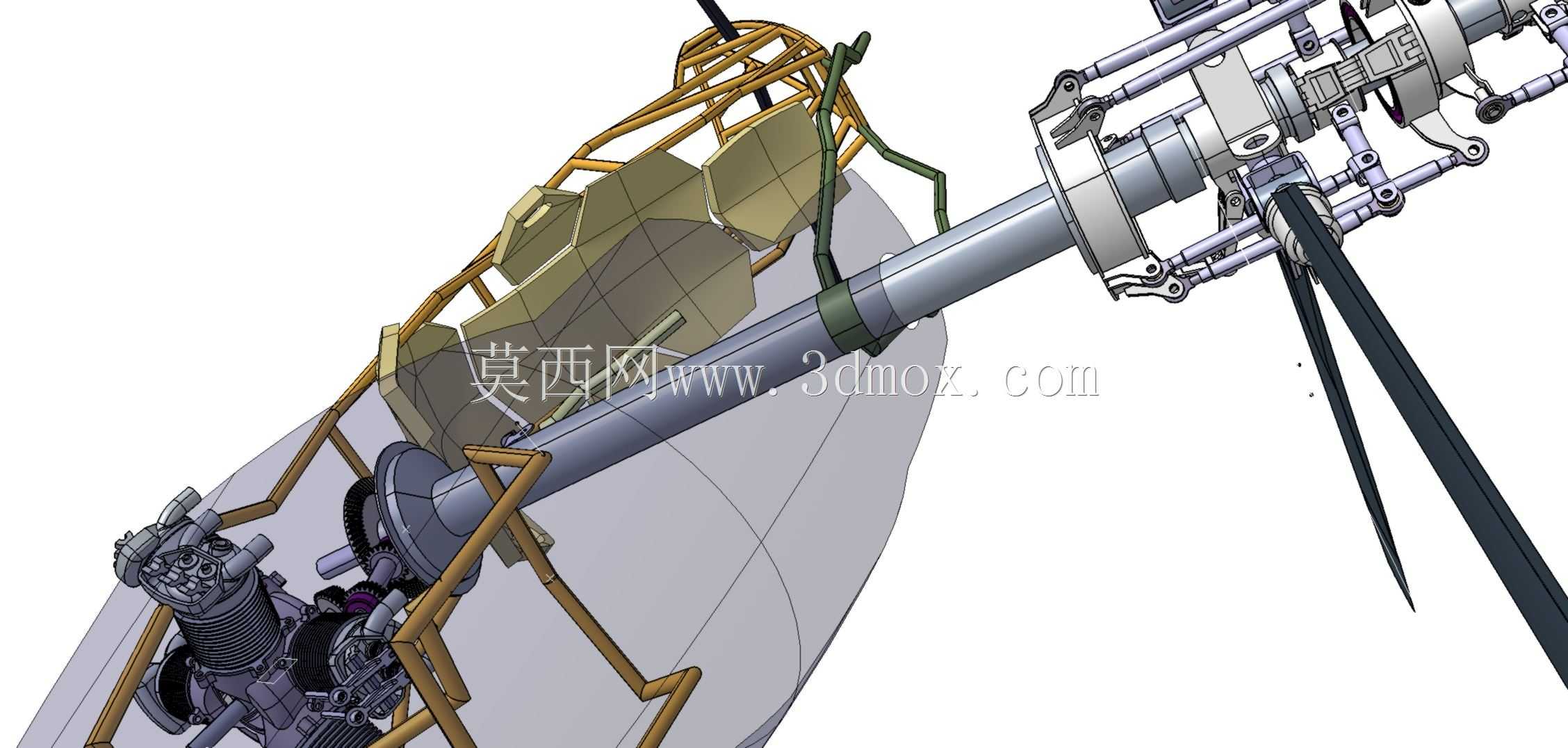

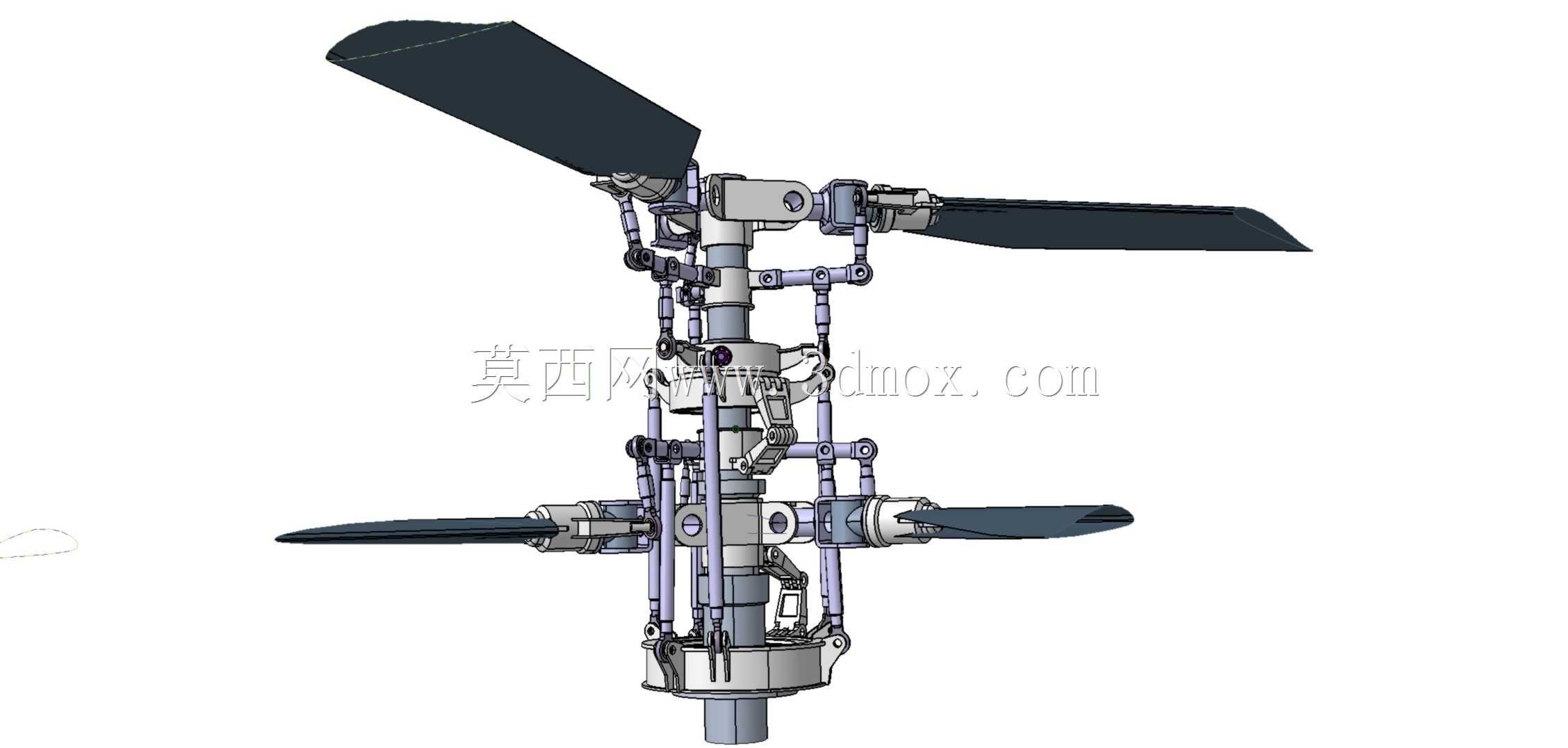

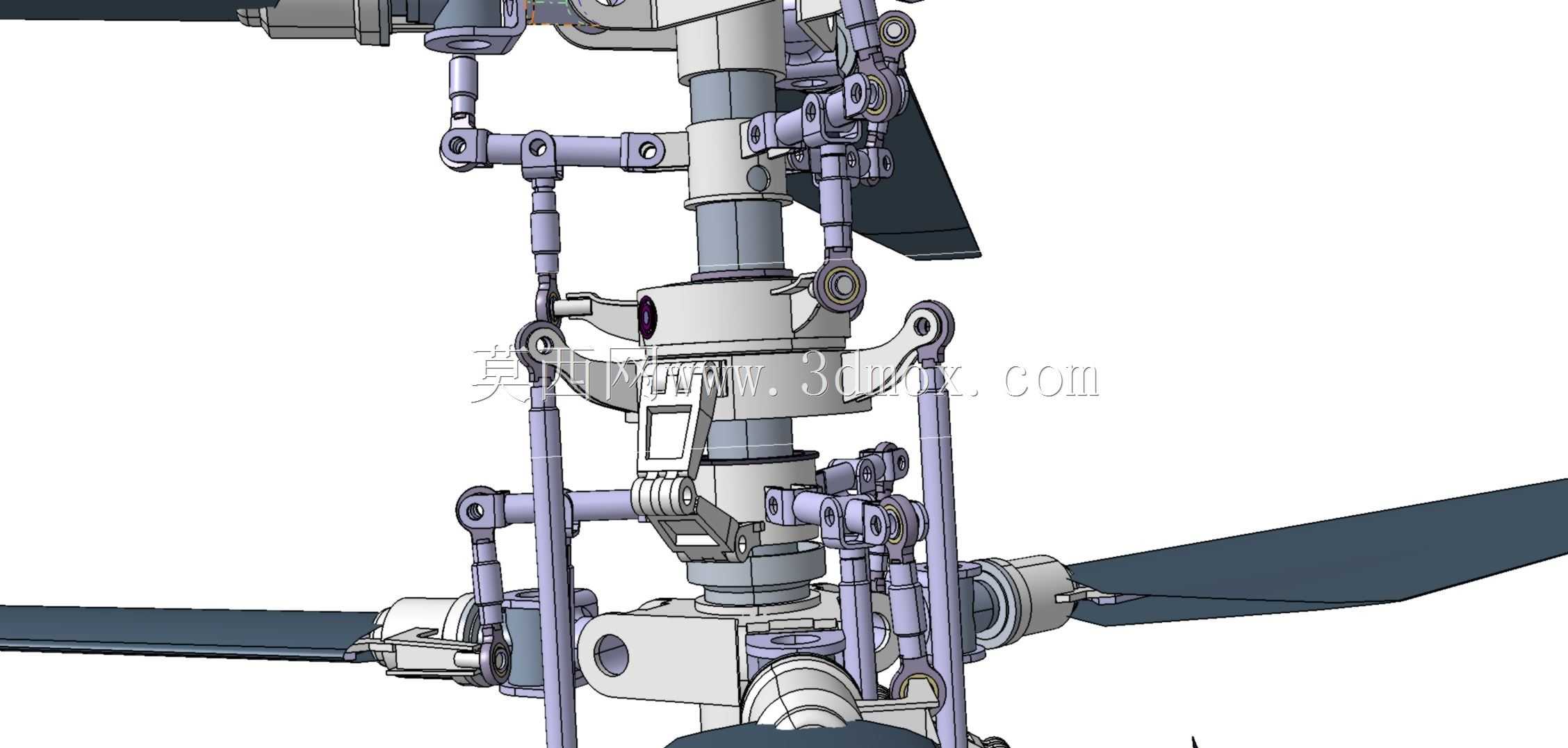

　　模型中旋翼系统是结构表达的重点。上、下旋翼分别通过独立的桨毂、挥舞铰、变距机构和中央轴系传递动力，两副旋翼旋转方向相反，扭矩在正常工作状态下相互抵消。桨叶采用细长翼面外形，桨尖区域留有足够的上下层间隙，避免在挥舞、摆振和阵风载荷下发生干涉。旋翼桅杆从机身顶部向上延伸，内部包含同轴双层传动轴、轴承支承、变距拉杆和舵机连接位置；桅杆根部与机身承力框架相接，需把升力、振动载荷和操纵载荷集中传入机体主结构。设计时需要重点校核桅杆高度、旋翼锥度角、桨叶柔性变形以及上下旋翼相位关系，确保极限挥舞状态下仍保留安全间隙。

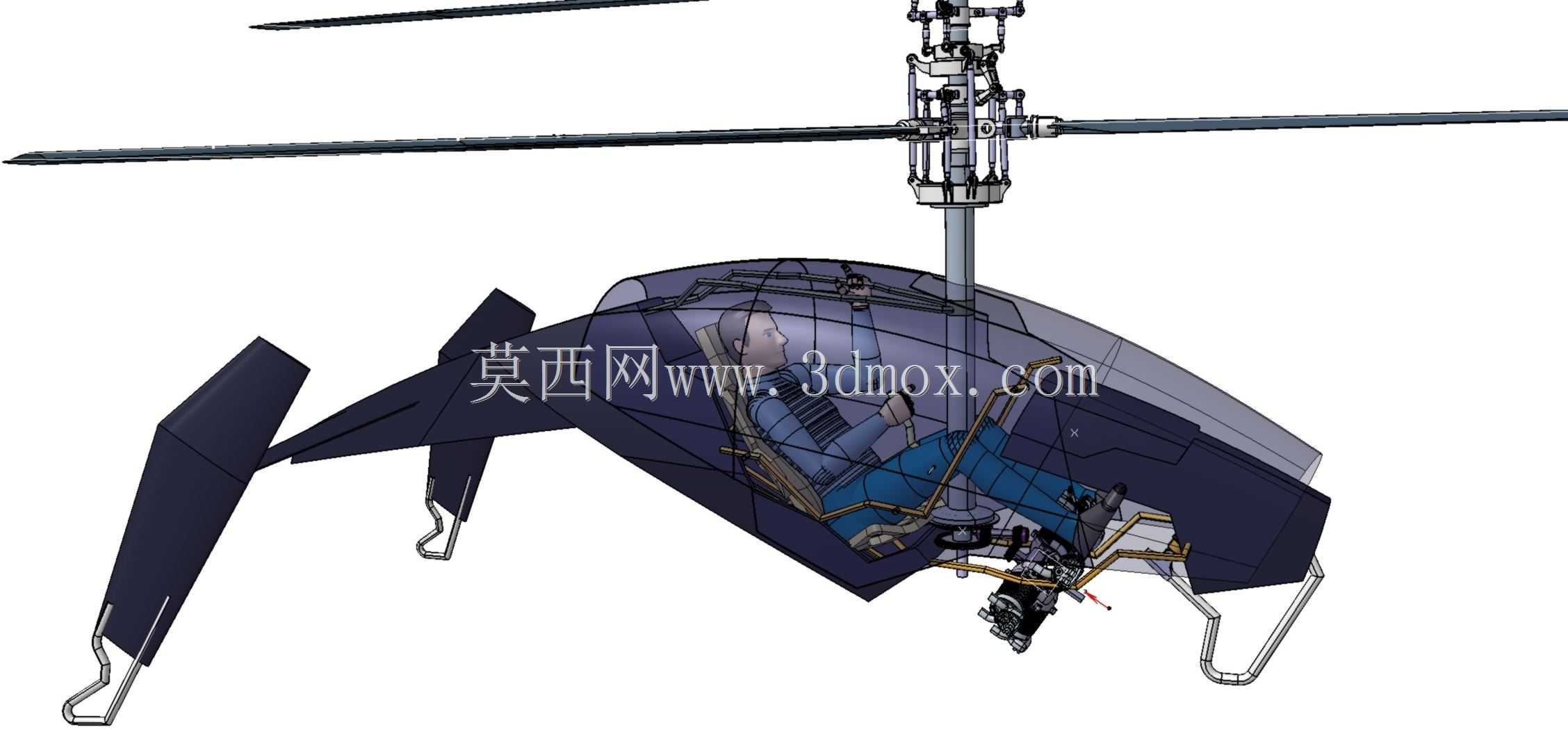

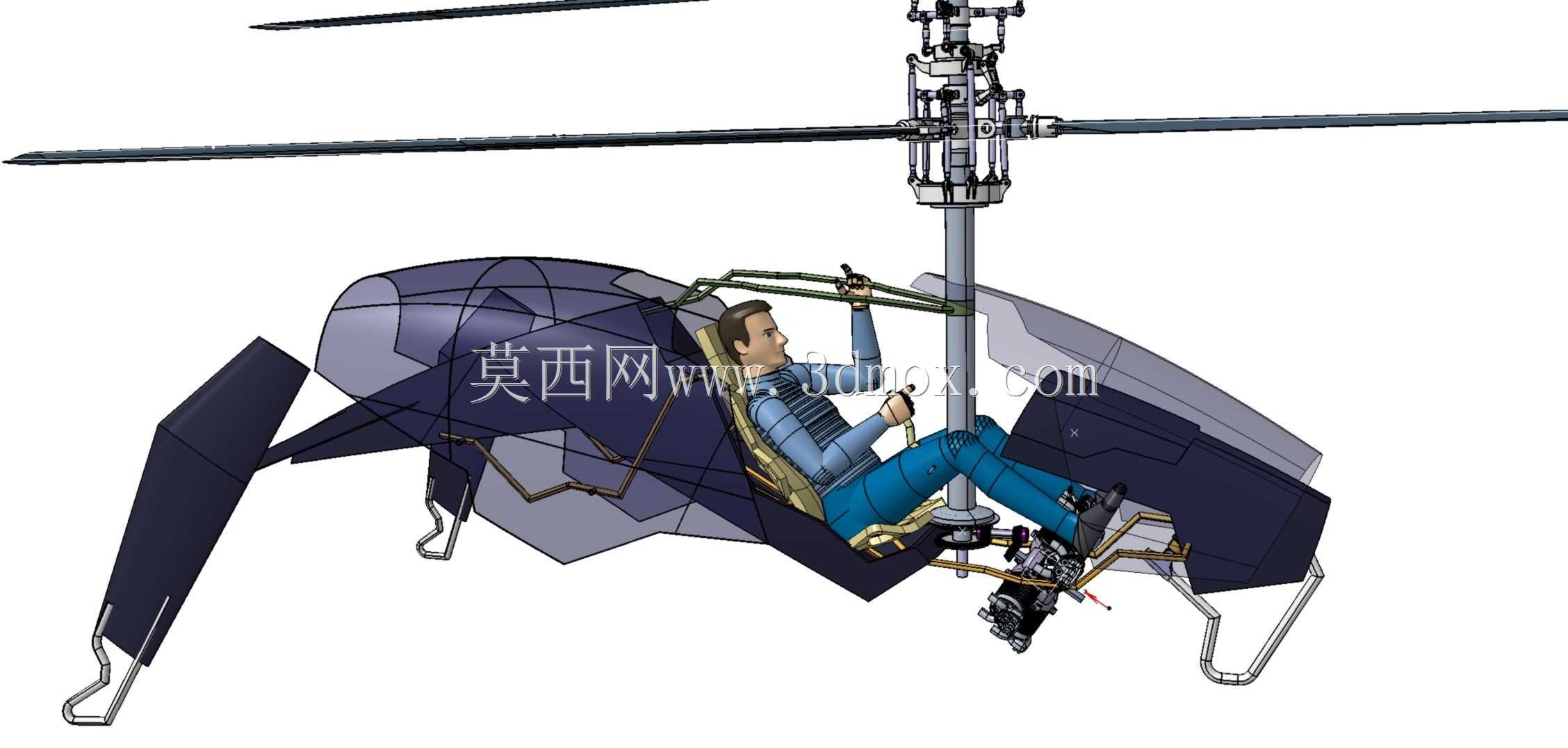

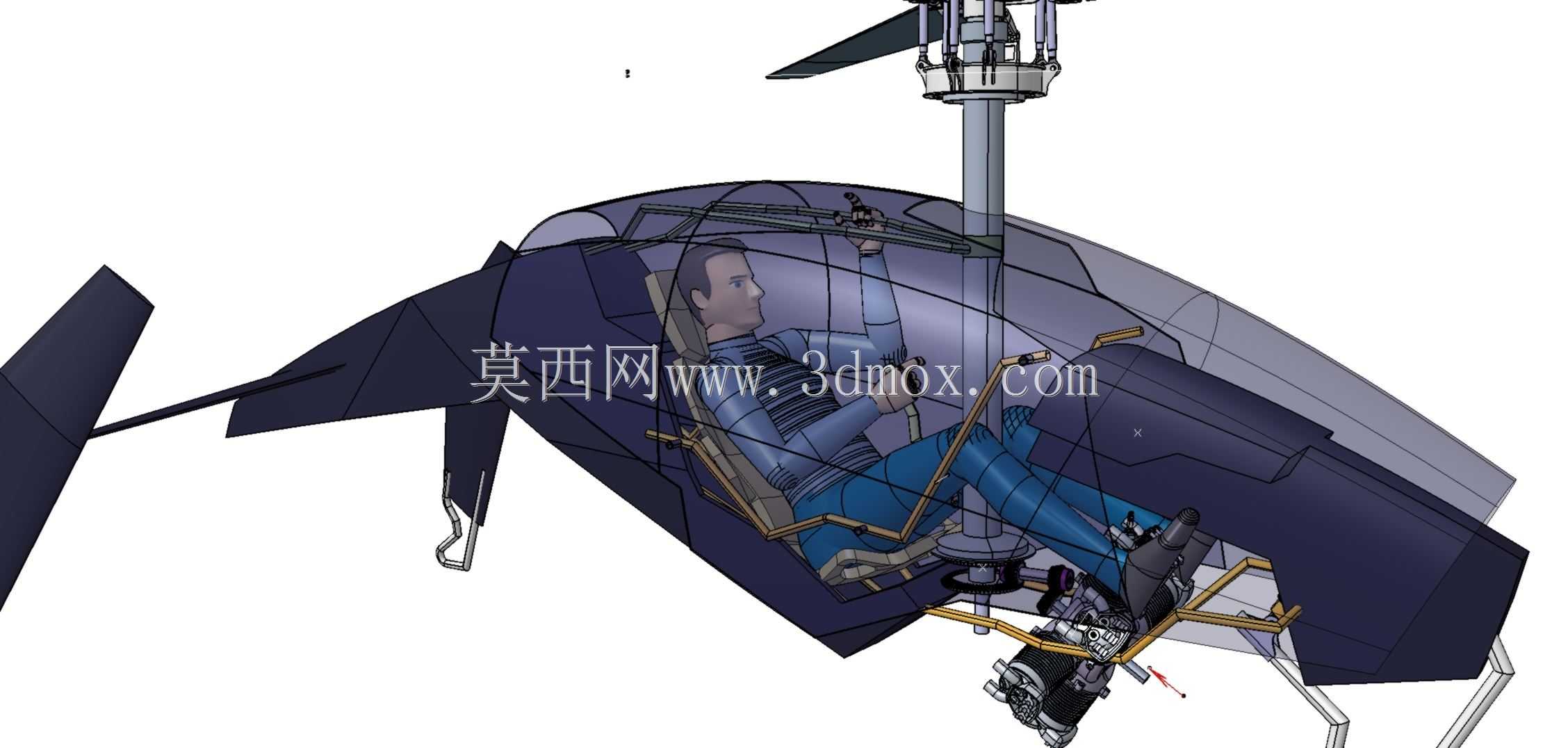

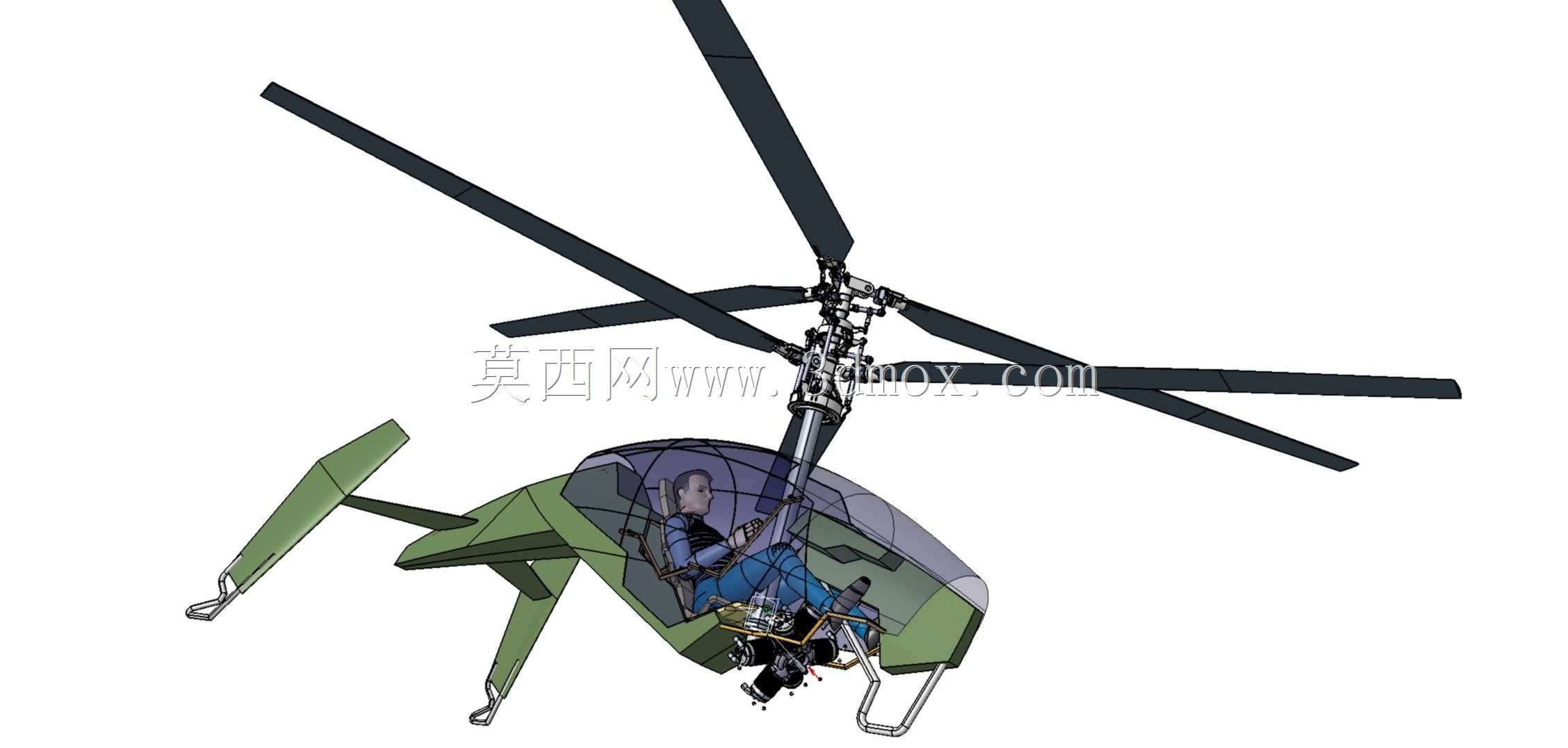

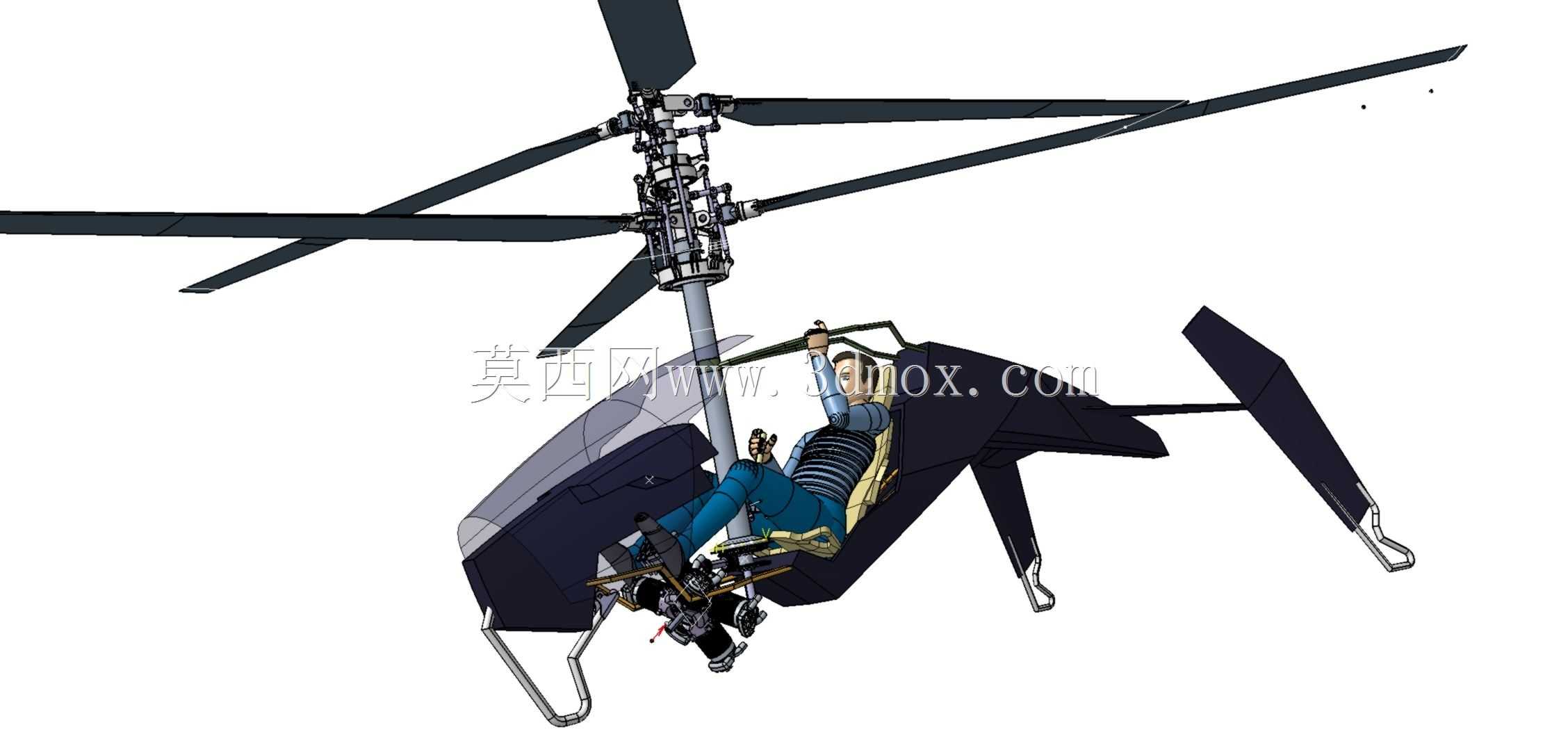

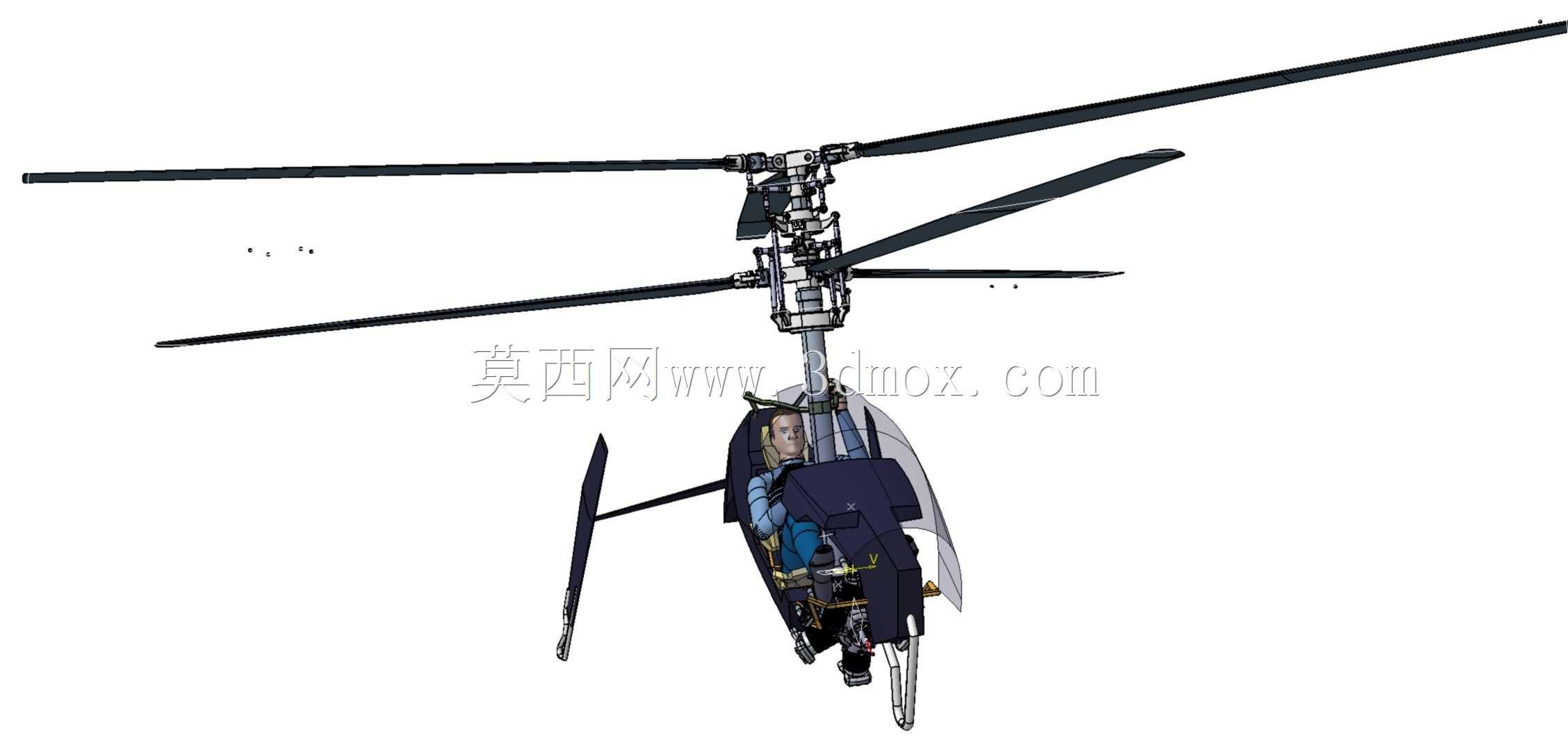

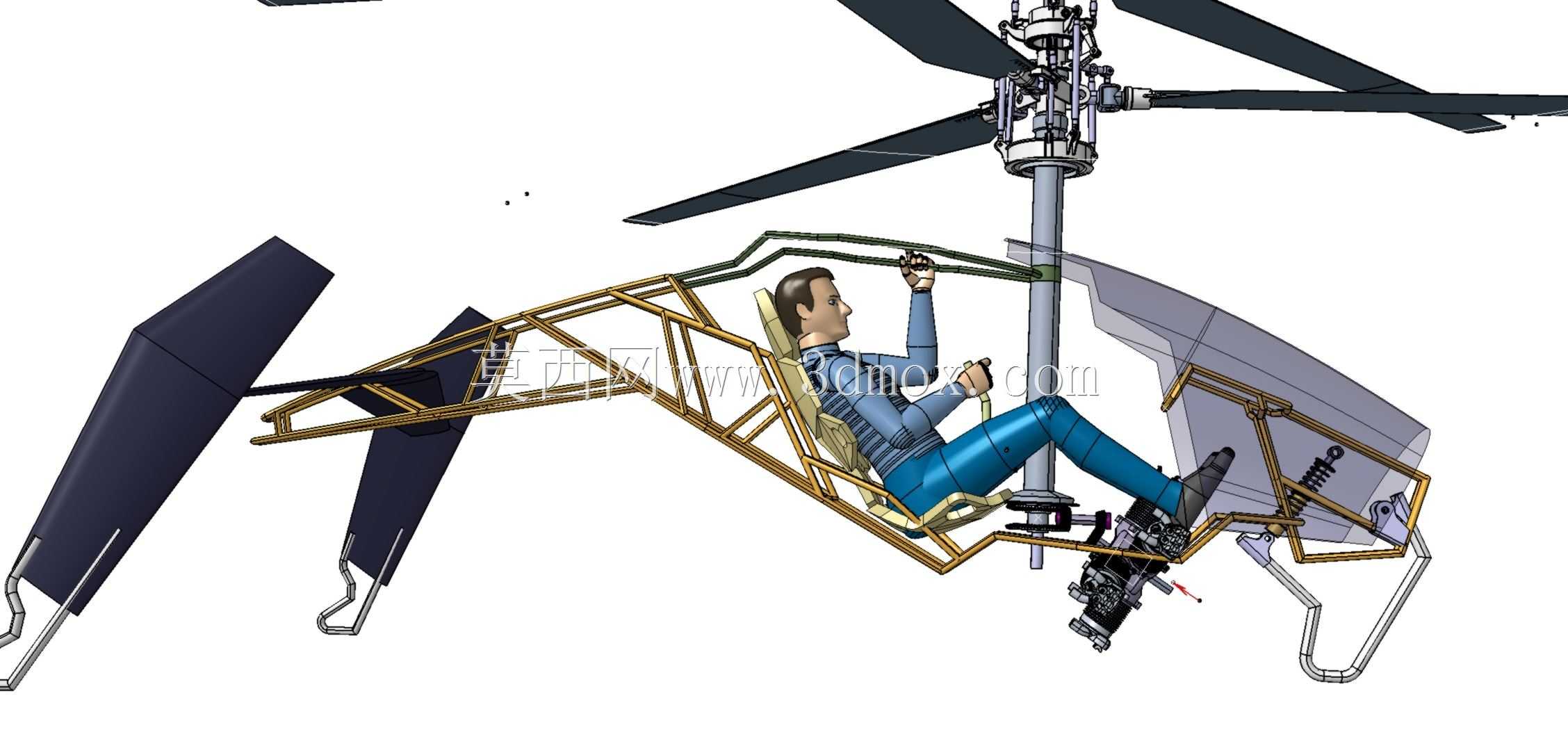

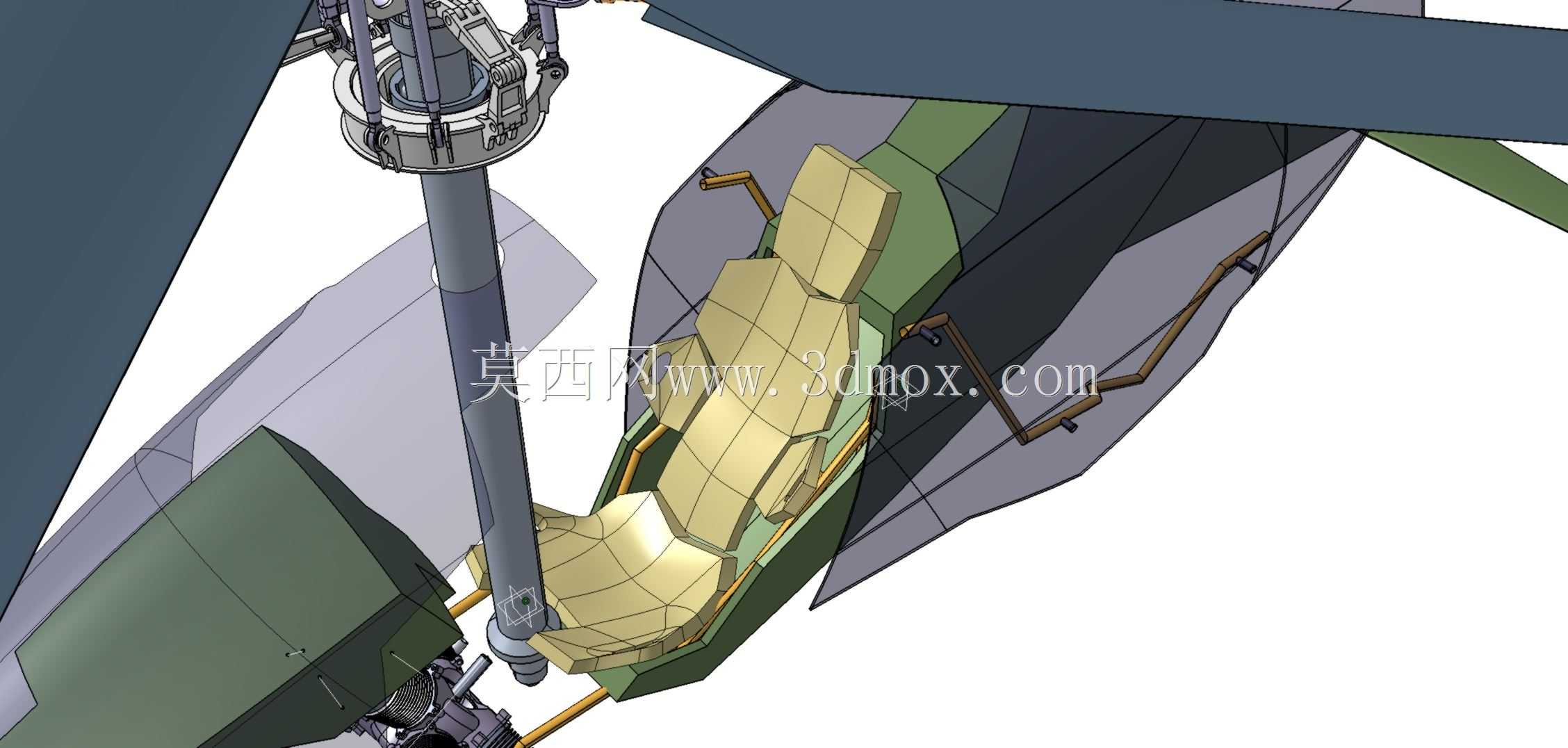

　　机身部分采用紧凑的流线型座舱轮廓，前部为透明或半透明舱罩区域，能够为乘员提供前向和下向视野。座舱内部布置有乘员位置、操纵杆、踏板、座椅支撑和仪表安装空间，乘员重心位于旋翼轴下方偏前区域，有利于整机纵向重心控制。机身外壳并非单纯外观件，其下部与龙骨、发动机安装架、传动支座和起落架连接点共同构成承力体系；侧面蒙皮折线在建模时被处理为可拆分的维护舱口边界，便于后续布置发动机、减速器、燃油箱、电气线束和航电设备。

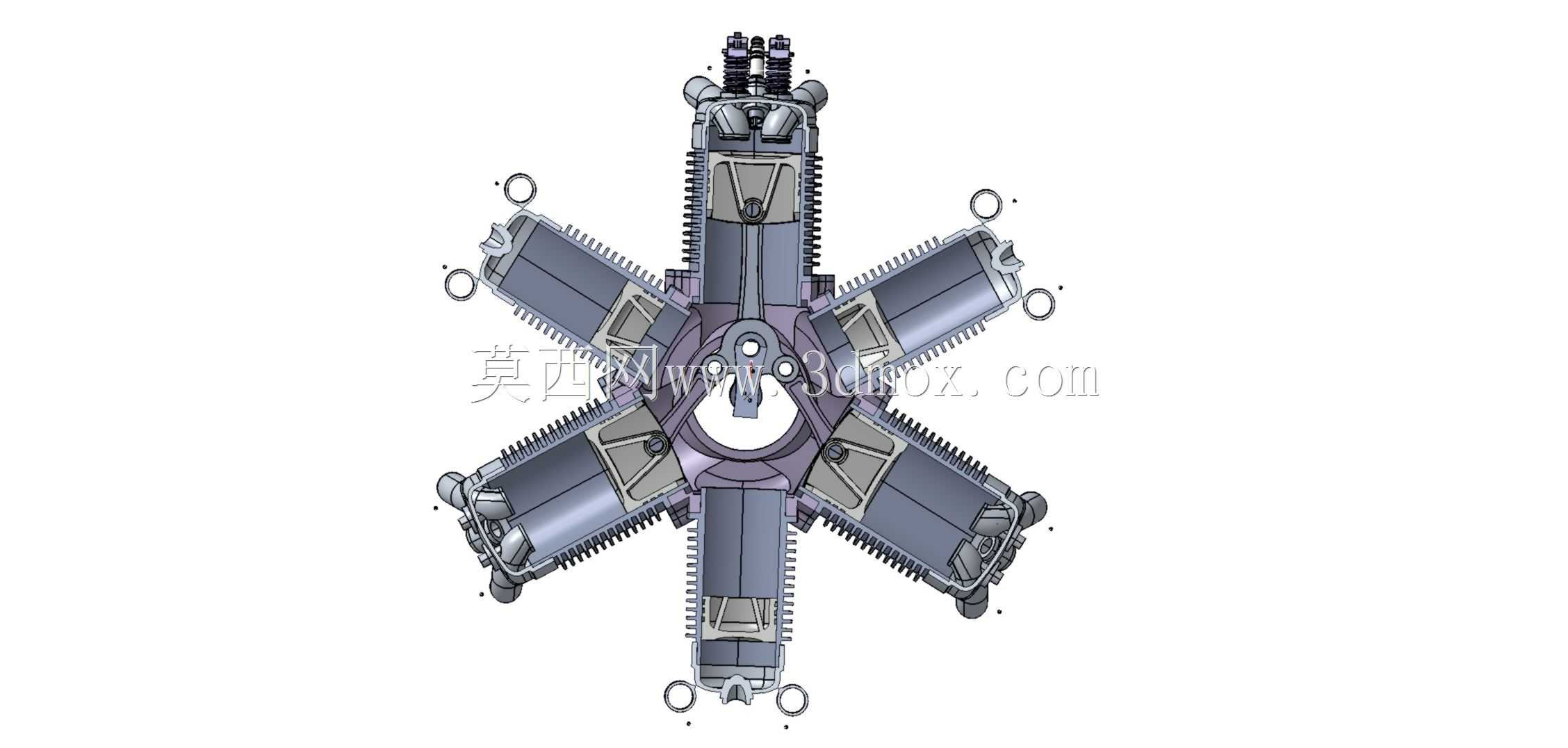

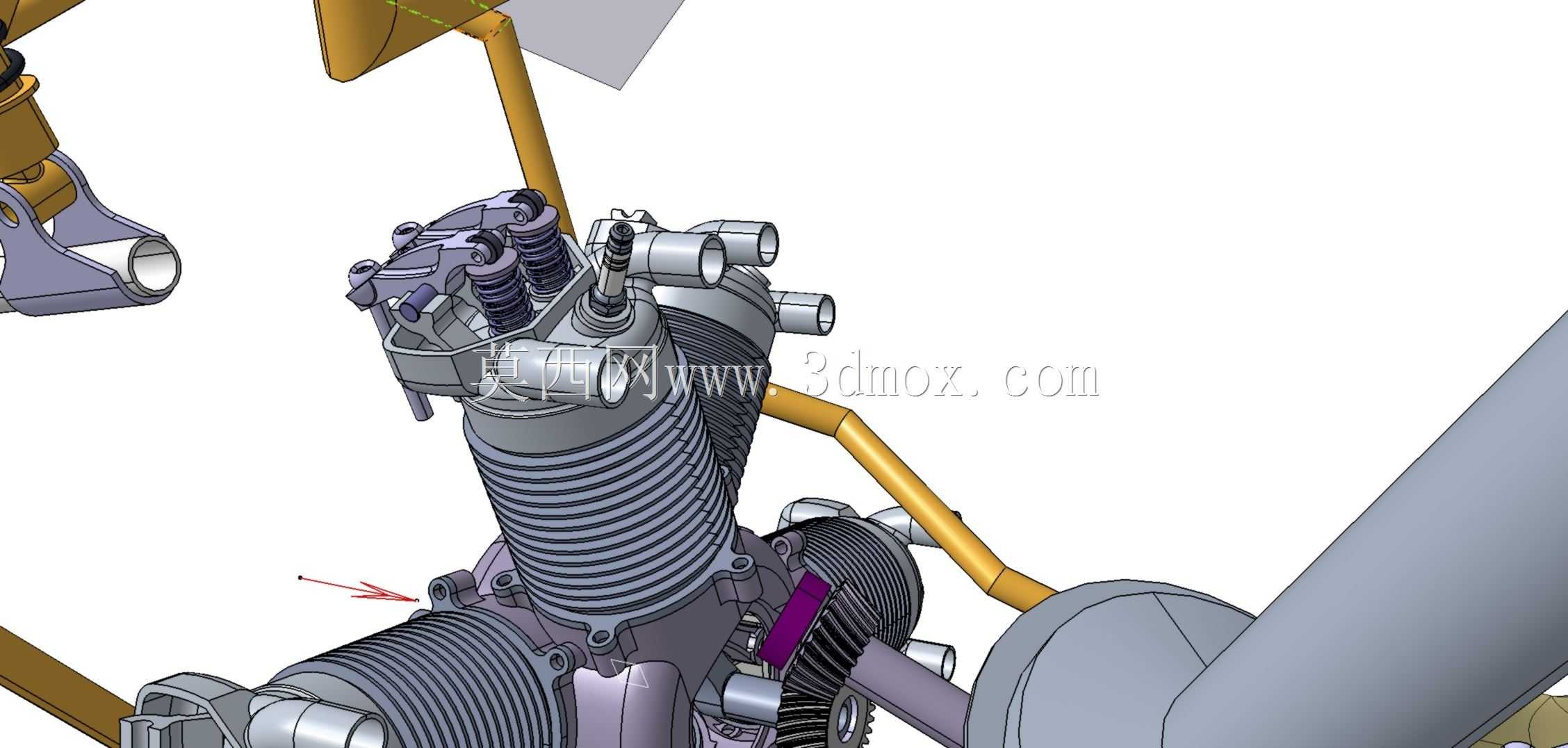

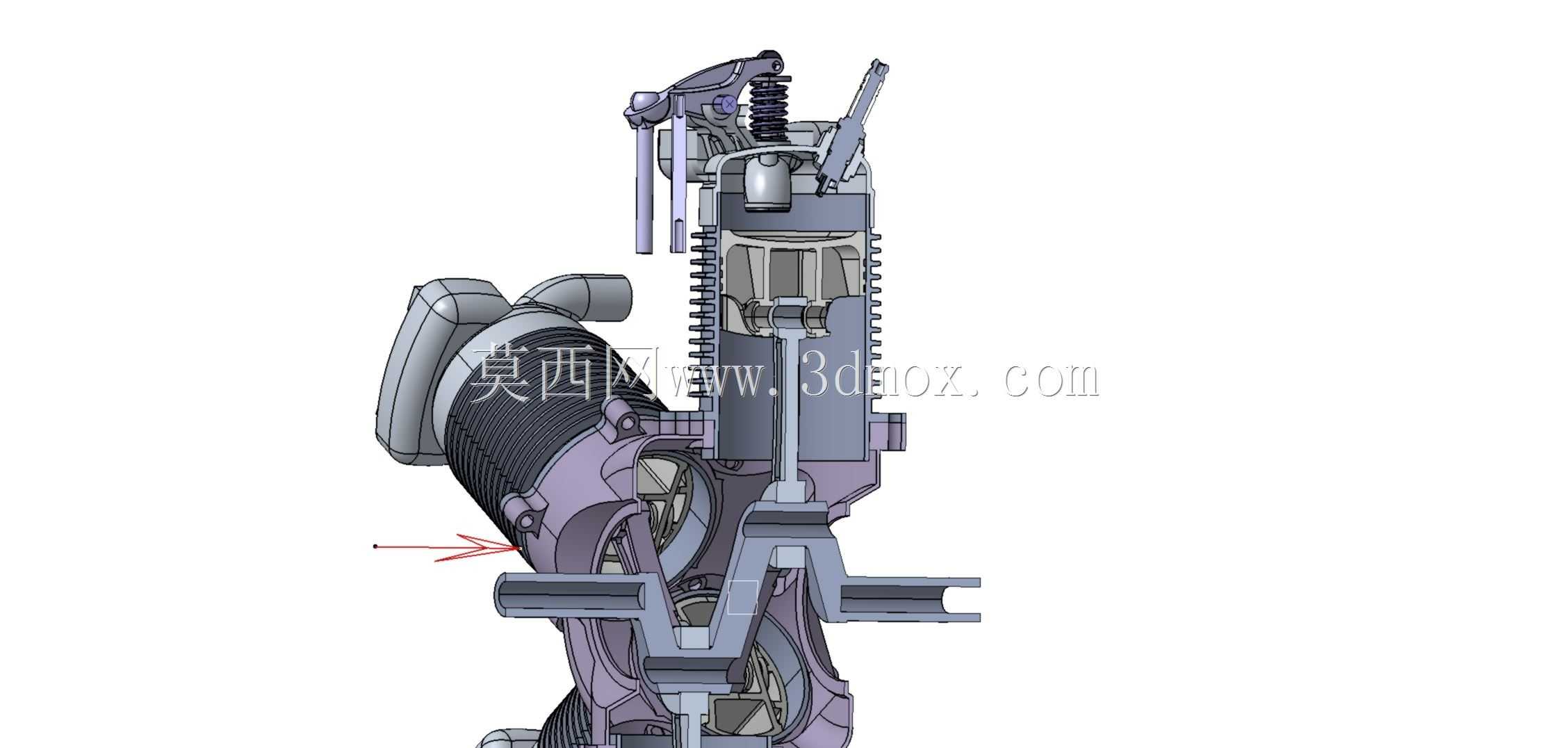

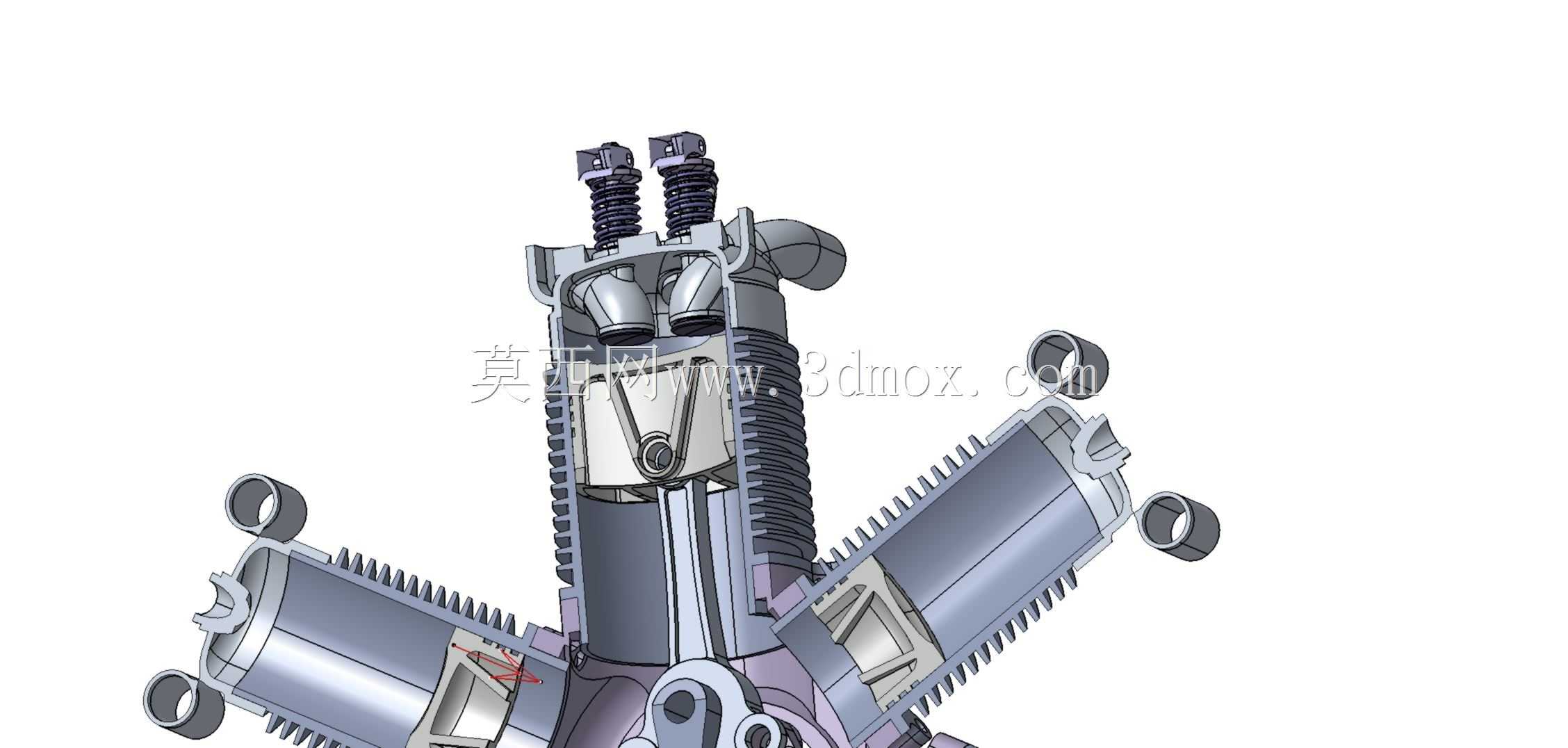

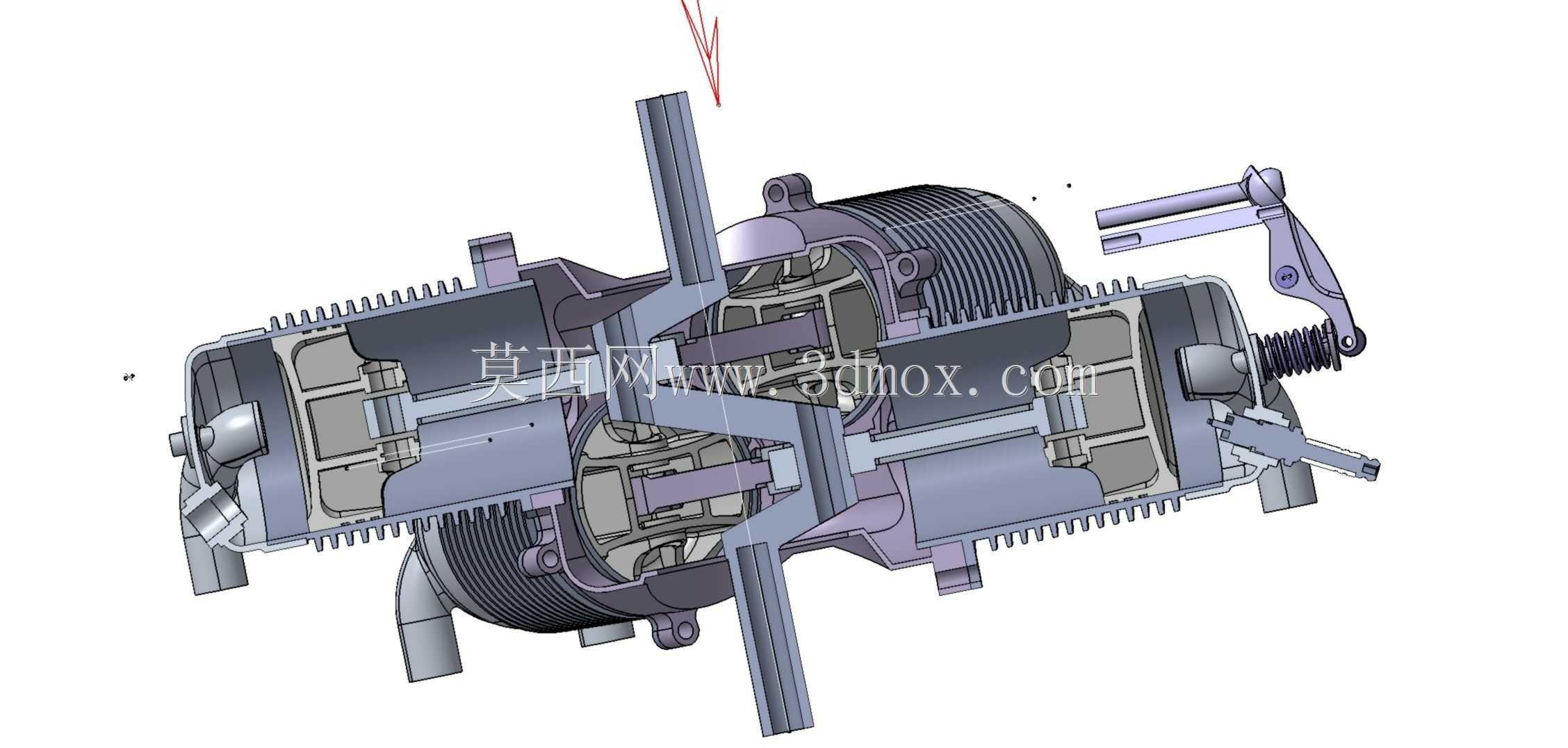

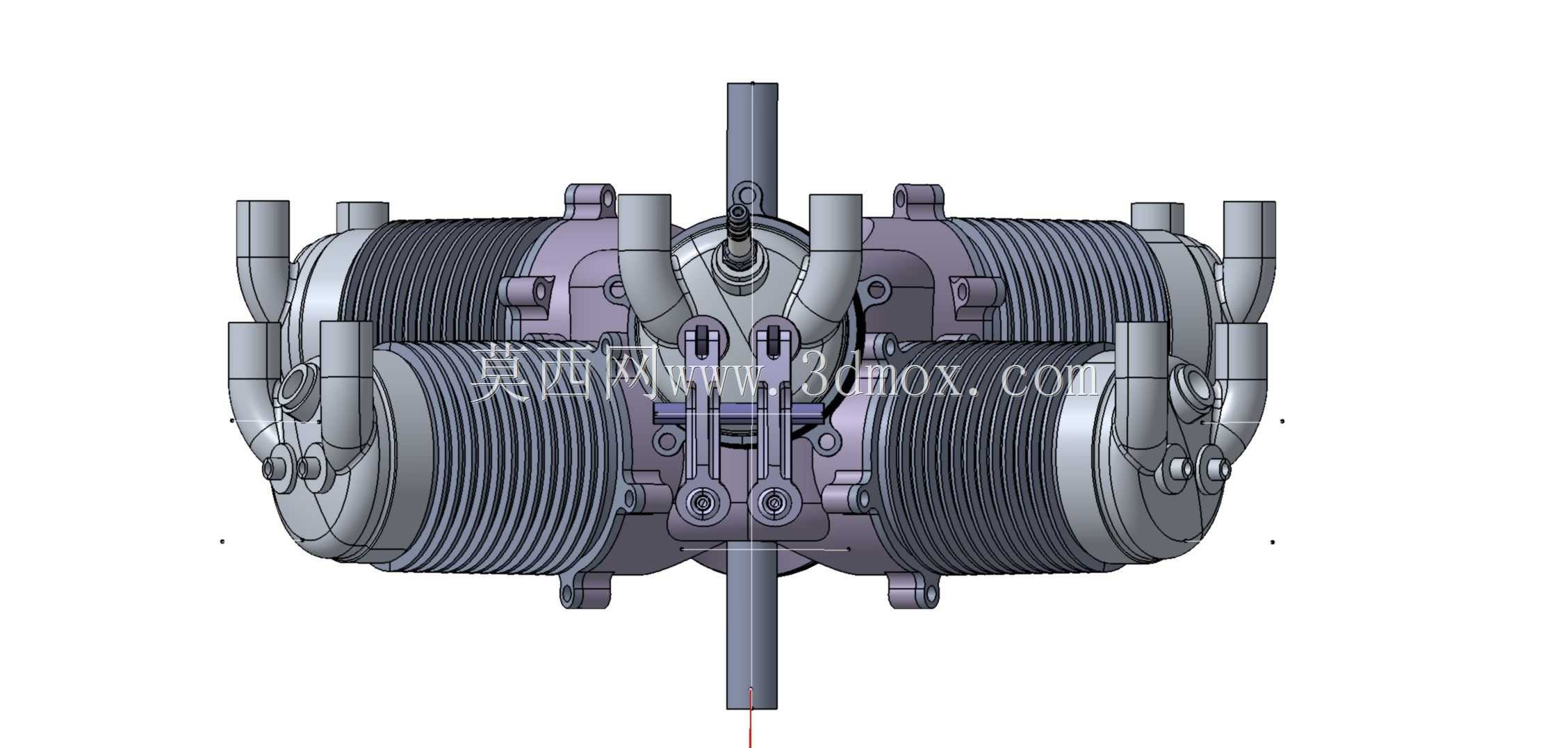

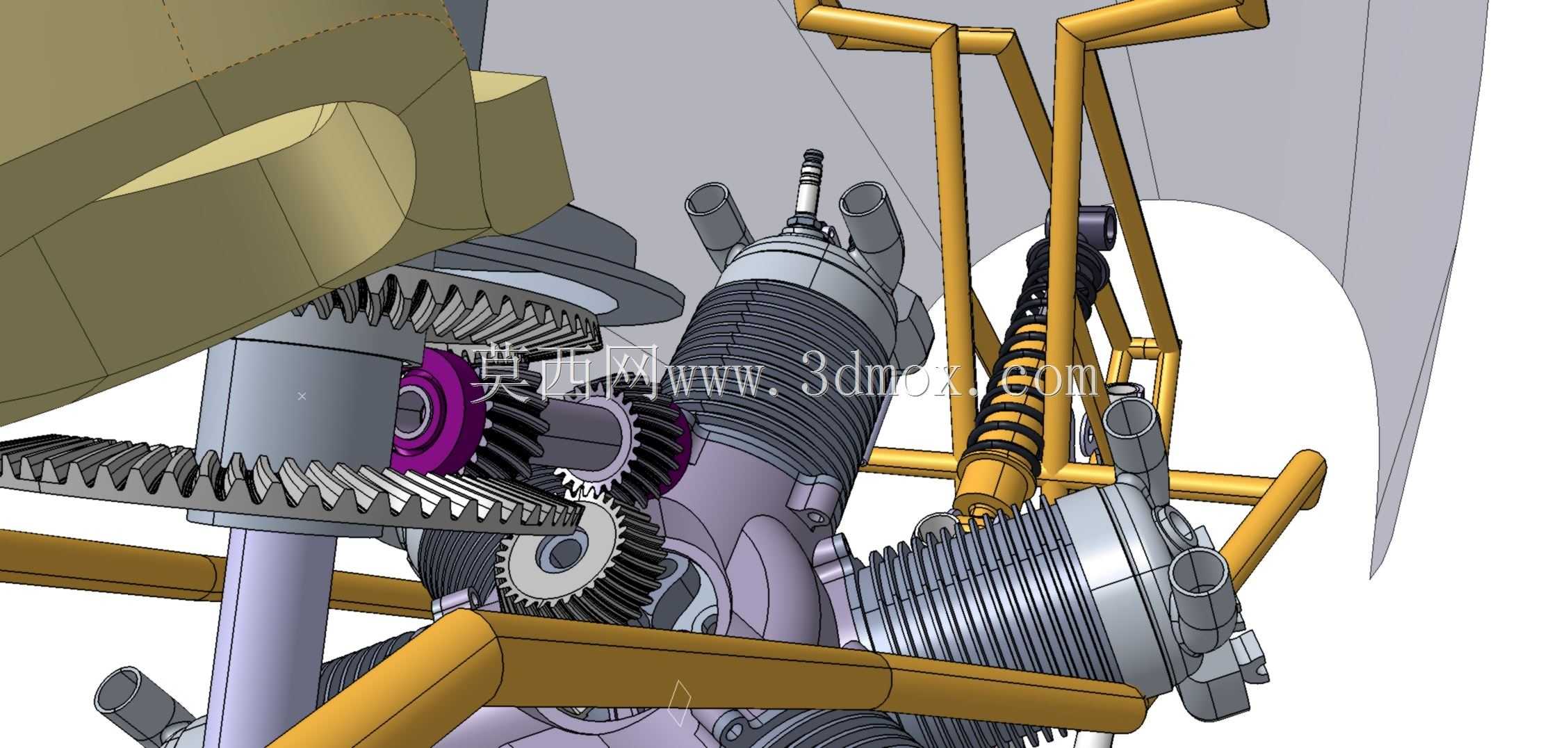

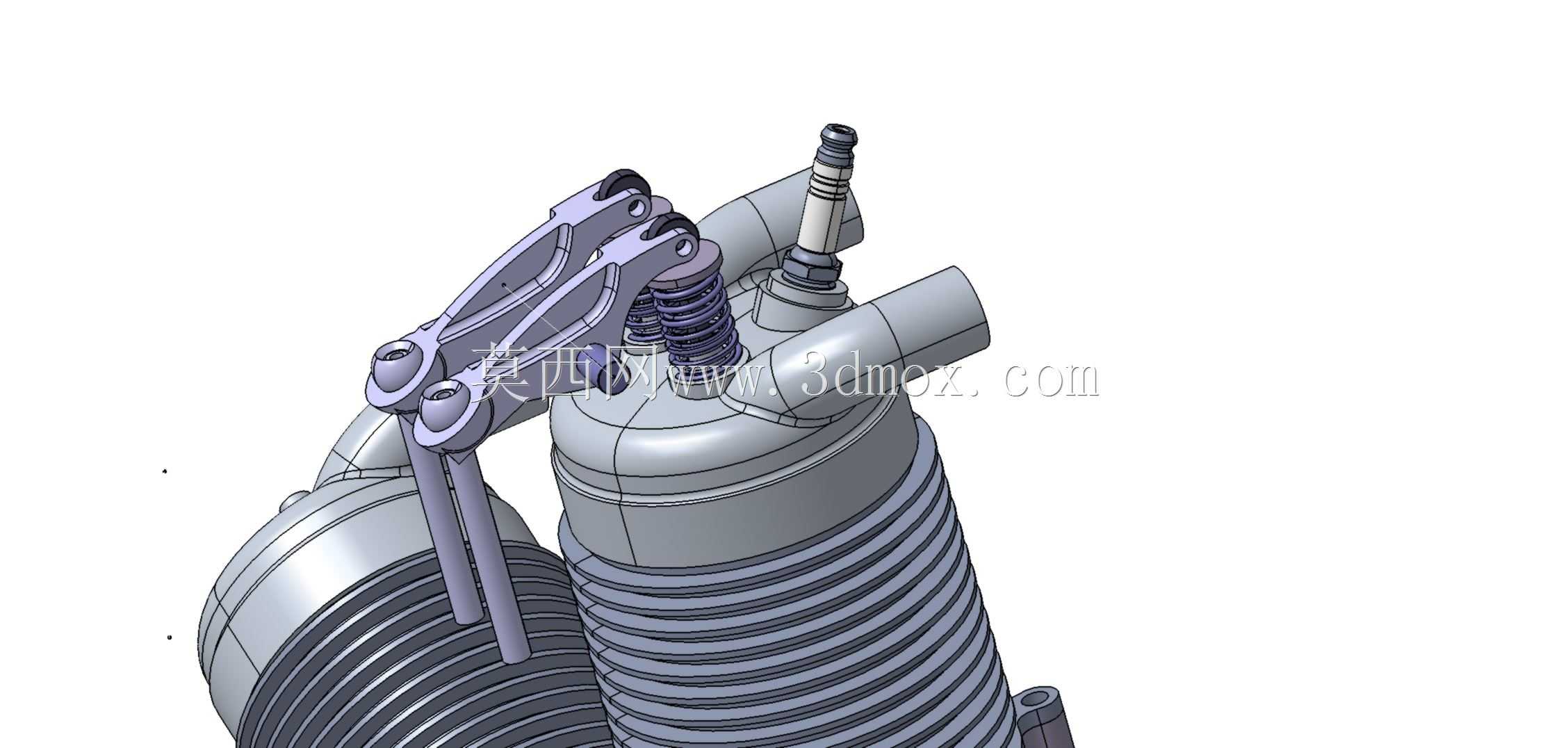

　　动力与传动区域集中在机身中下部。发动机输出端经离合器、减速机构和换向齿轮组将动力分配至内外两层旋翼轴，共轴反转机构对齿轮支承刚度、润滑路径和热膨胀补偿要求较高。模型在机身下腹保留了外露设备和检修空间，能够看到发动机、支架、连杆及部分操纵线系的相对位置。结构设计上，该区域需要同时满足动力总成拆装、地面维护接近性和坠毁时乘员保护之间的平衡，发动机架通常采用高刚度桁架或焊接框式结构，并通过减振件与机身连接，以降低旋翼和发动机振动向座舱传递。

　　起落架采用外露滑橇式结构，两根弧形支腿从机身下方向前、后延伸，底端形成横向接触带。滑橇起落架结构简单、重量低，不需要复杂收放机构，能够在不平坦地面、草地、雪地或临时平台上分散接地压力；支腿弯曲段同时具备缓冲吸能作用，着陆时可通过弹性变形降低冲击峰值。模型中滑橇与机身通过斜撑杆和下部接头连接，接头位置是重点疲劳区域，需要考虑硬着陆、侧滑和牵引移动工况。尾梁从机身后上方伸出，末端设置垂尾状安定面和小型支撑件，虽然不承担尾桨推力，但在前飞时能够提供方向稳定，并在地面大风状态下抑制机体偏摆。

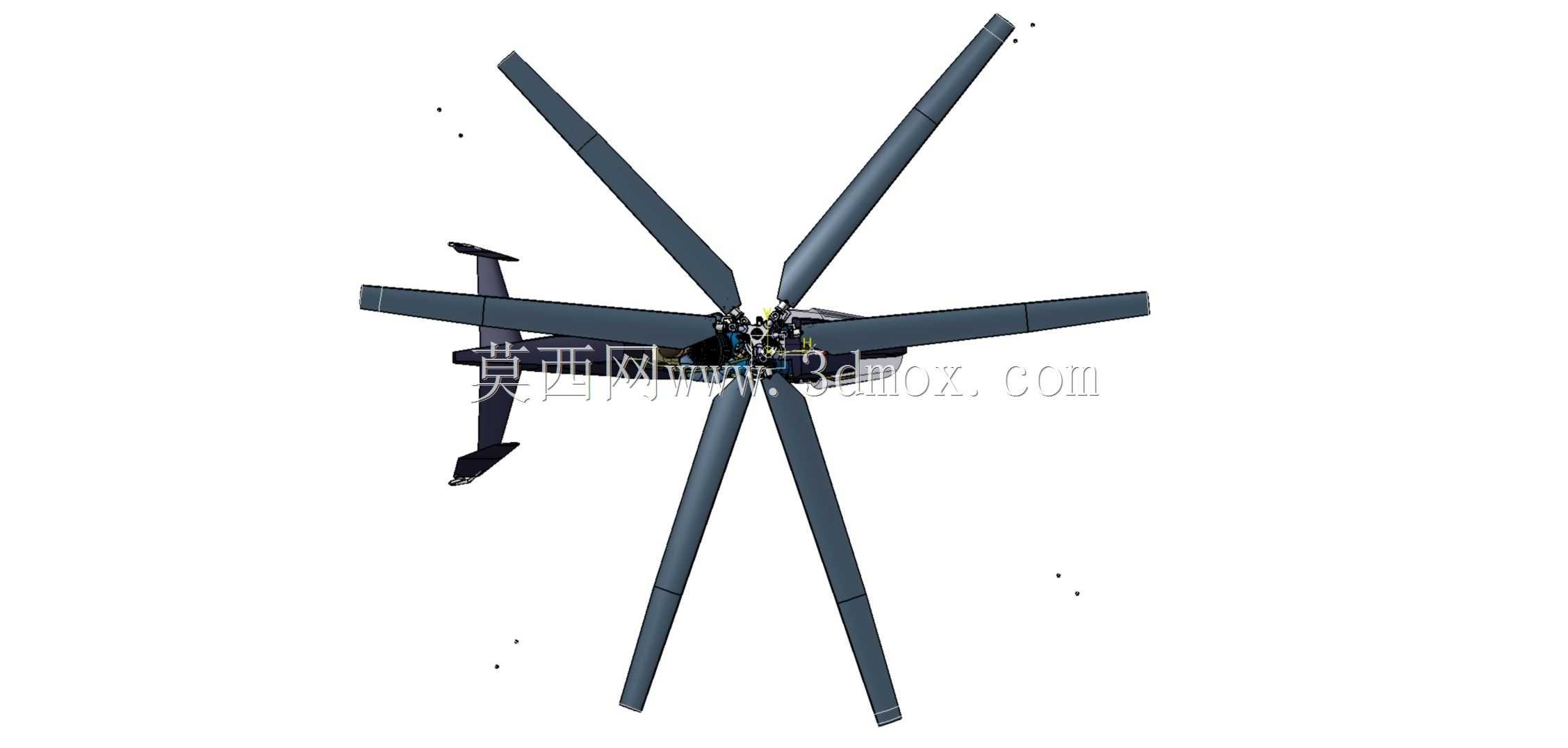

　　从安装边界看，整机外形由旋翼直径、旋翼桅杆高度、尾梁长度和滑橇宽度共同决定。旋翼旋转平面是最大外廓，运输和入库时需要考虑桨叶折叠或拆卸空间；机身宽度相对较小，适合集装箱转运和小型机库存放。三维建模过程中，应先建立旋翼轴、乘员重心、发动机轴线和起落架接地点等基准，再围绕这些基准布置座舱包络、传动路径和维护开口。旋翼桨毂与拉杆运动部分需要做运动包络检查，尤其在总距和周期变距同时动作时，拉杆不能与桅杆、舱罩或相邻铰点发生碰撞。

　　该结构对飞行器概念设计、教学演示、旋翼机构分析和轻型直升机方案验证具有较强参考价值。共轴构型的优势在于结构紧凑、悬停效率较高、航向控制不依赖尾桨；难点则集中在双旋翼间隙控制、复杂桨毂设计、同轴传动刚度、振动抑制和整机重心管理。模型将旋翼、机身、乘员、动力舱、尾梁和滑橇起落架完整装配在一起，能够直观呈现各系统之间的空间约束，也为后续细化零件、工程出图、运动仿真和气动布局评估提供清晰的三维基础。
