内燃平衡重式叉车整机结构三维数模

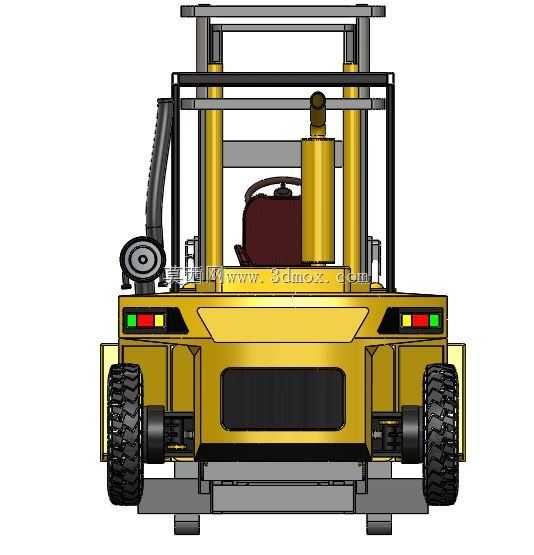

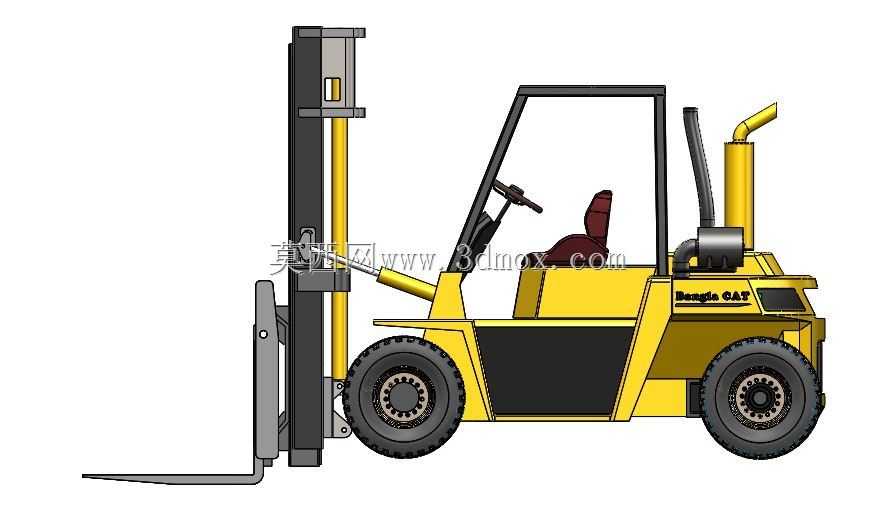

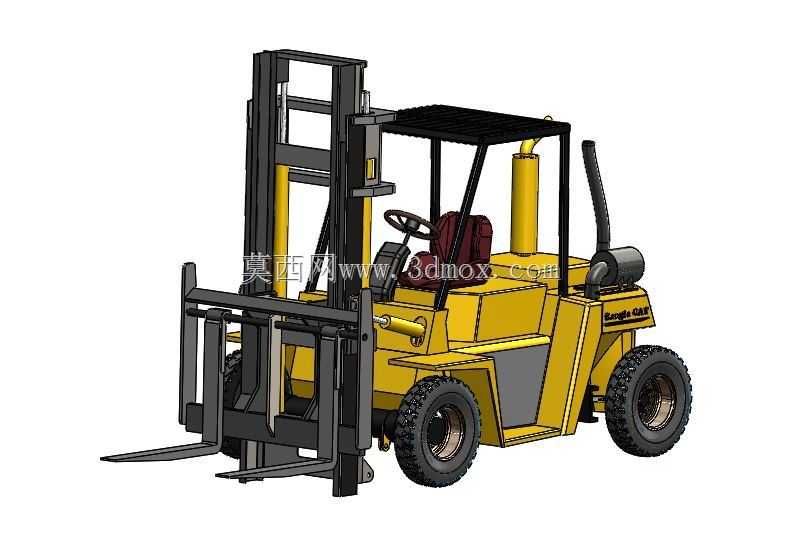

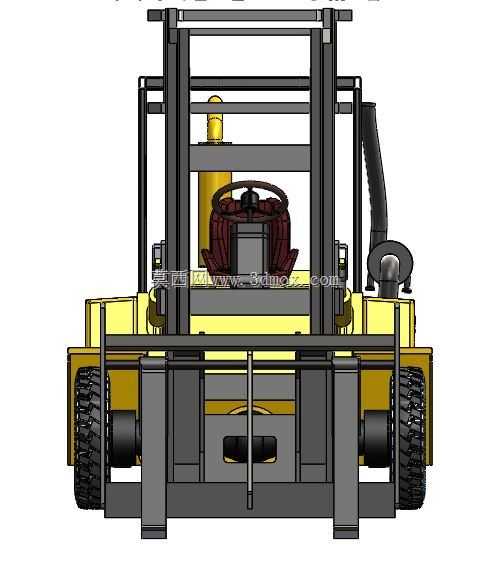

　　这套三维数模围绕厂区内部短距离货物搬运、堆垛与装卸作业展开，完整呈现了内燃平衡重式叉车的整机布局关系。数模中可以清晰看到前部两级起升门架、货叉架、挡货架、中部驾驶座椅与转向盘、后部配重块以及车身两侧行走轮系的相对位置，结构表达偏向整机方案校核与外观装配展示，适合在新车型方案评审、仓储物流设备选型沟通、教学演示以及非标属具适配分析时作为基础参考。

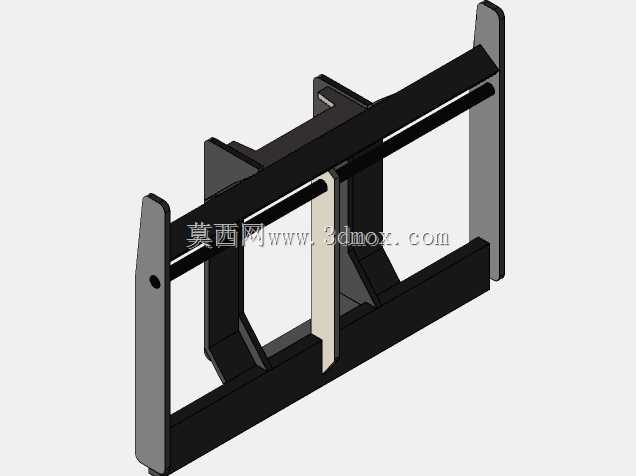

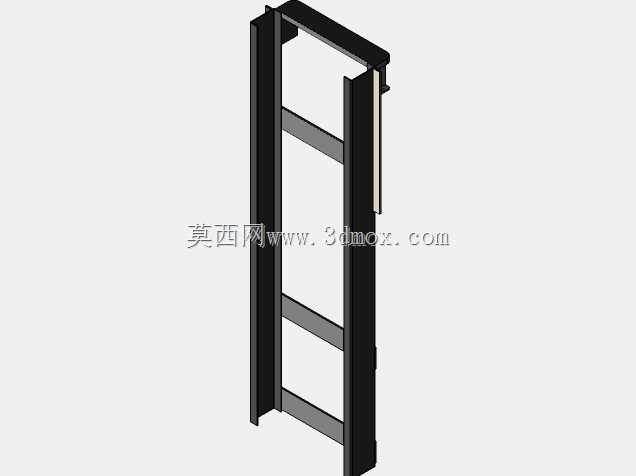

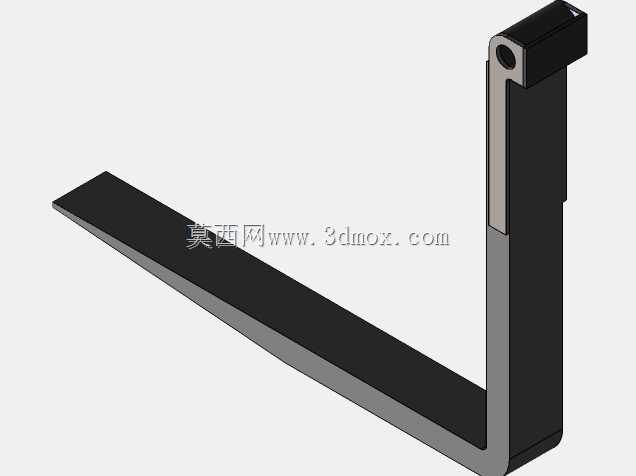

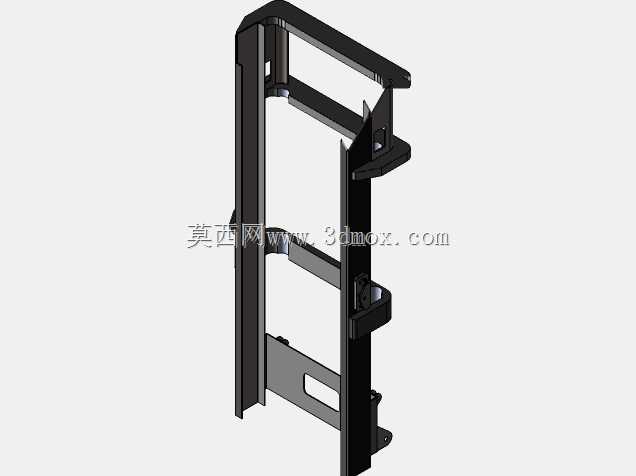

　　从实际使用场景看，这类叉车主要服务于制造车间原材料入库、成品发运区装车、仓库托盘堆高、集装箱边缘货物转运等工况。车辆前部承担载荷，后部通过平衡重块抵消货叉端倾覆力矩，因此建模时不能只关注门架外形，还要把轴距、轮距、配重位置、门架前悬距和驾驶员操作空间放在同一坐标系里检查。数模中门架立柱采用嵌套式布置，内外轨之间预留滚轮和滑块运动空间，起升油缸沿门架中部竖向布置，链条或托架运动路径需要与横梁、管路和护顶架保持干涉距离。货叉与叉架的连接位置、挂钩厚度、调节间隙以及挡货架高度，都会直接影响托盘取放和高位作业安全性。

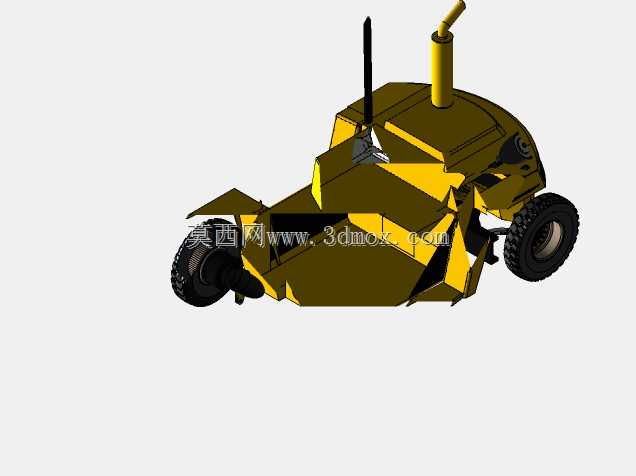

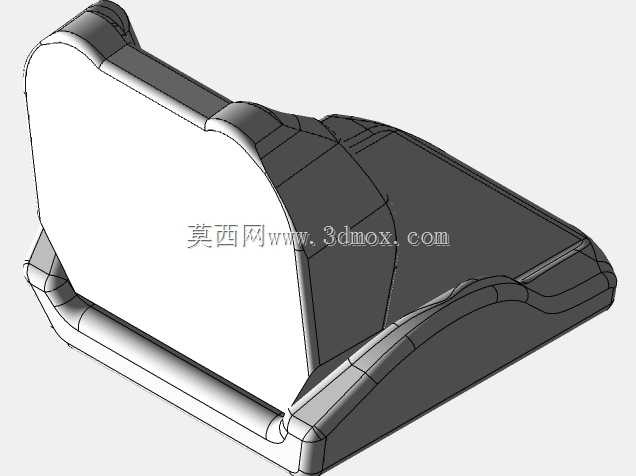

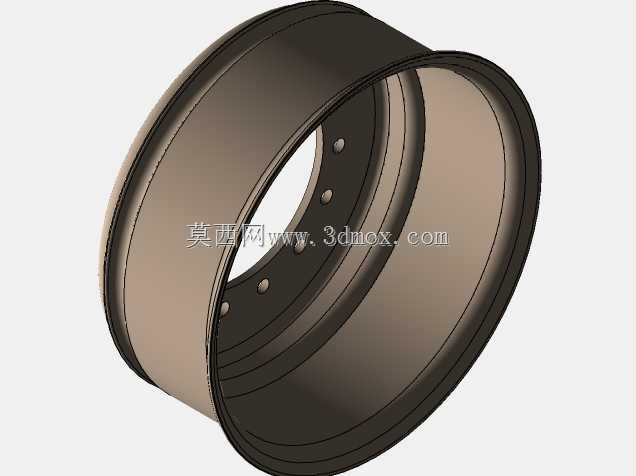

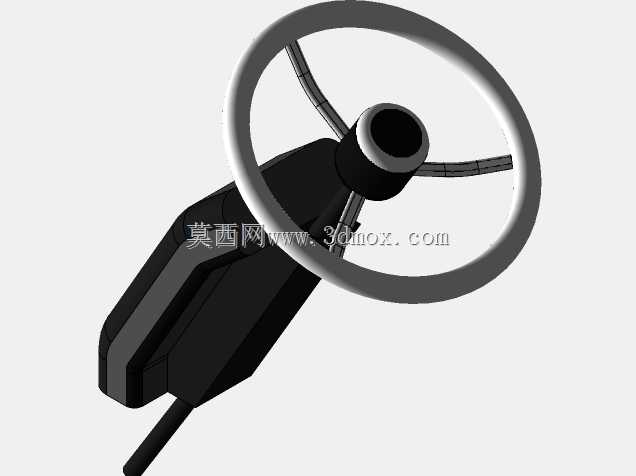

　　外形与安装边界方面，叉车设计需要同时满足通道宽度、转弯半径、起升高度和整车稳定性。前部货叉处于最低位置时，车辆总长包含货叉前段；货叉收起后，门架前缘到车体的距离决定直角堆垛通道的最小宽度。模型中前轮靠近载荷中心，后轮承担转向功能，后轴铰接或转向节区域应保留足够摆动空间，避免轮辋、轮胎在最大转角时与车架、护板发生擦碰。车身后部配重外形不能简单做成实体块，其下缘需考虑离去角，侧面还要覆盖发动机、散热器、配重连接螺栓及检修开口。驾驶室区域的座椅、方向盘、操纵杆、踏板和护顶架立柱共同构成人机边界，座椅前后位置与方向盘倾角需兼顾驾驶员视线和上下车通道。

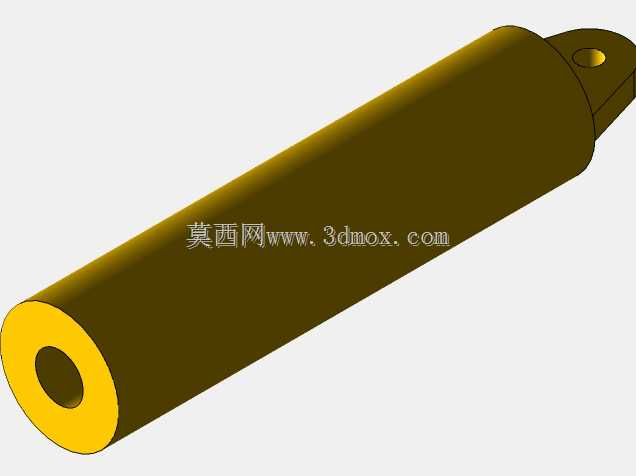

　　动力与液压系统在整机中的布置也值得在结构评审时重点核对。内燃叉车通常将发动机、散热器、排气系统、油箱和液压油箱集中在车身中部至后部，模型中竖直排气管位于车体侧后方，能够提示热区与维护空间的位置。液压管路从泵阀组通向起升油缸、倾斜油缸和属具接口，走线应远离高温排气件、运动铰链和轮胎飞溅区域。门架前后倾斜时，油缸铰点、软管长度和车架支座都会产生联动，若三维阶段没有检查极限角度，样机阶段容易出现软管拉拽、接头干涉或门架限位不合理的问题。

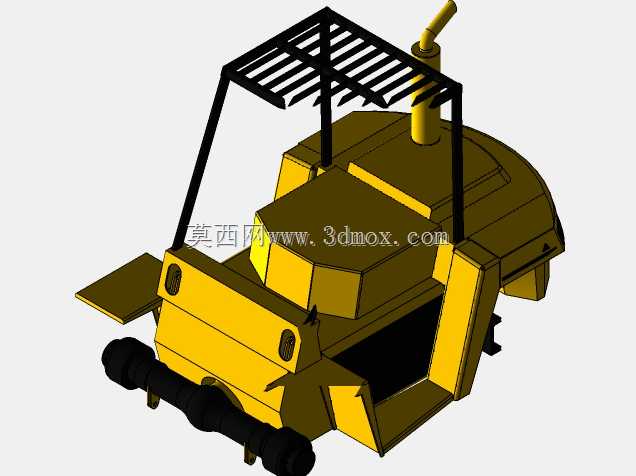

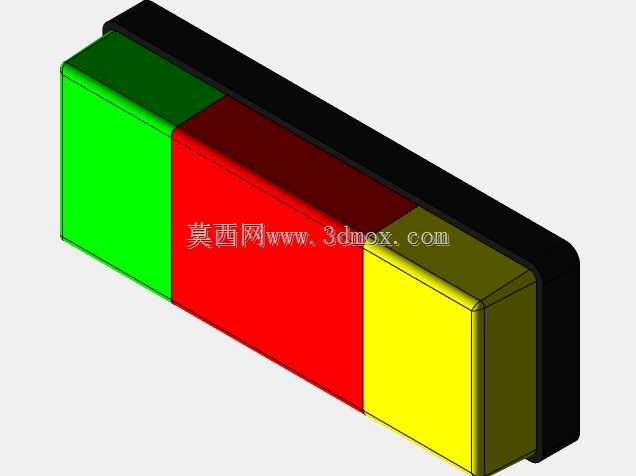

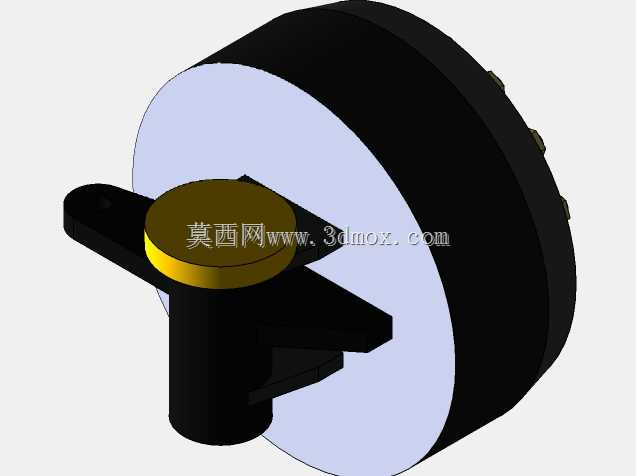

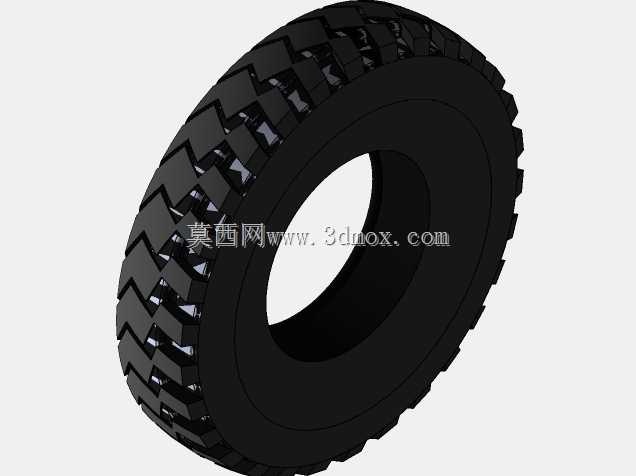

　　轮系与底盘部分，前轮作为驱动轮通常承受较大载荷，轮胎外缘、轮毂、制动鼓和驱动桥壳之间的装配关系需要与车架支座匹配；后轮转向角度决定仓库通道内的机动性，转向桥安装面、转向拉杆和后配重下方空间应同步校核。模型还表达了车顶防护架、车灯、后视镜、仪表罩、车身覆盖件等外观细节，这些构件虽然不直接参与起升承载，但会影响驾驶员视野、整车防护等级以及后期维护拆装顺序。

　　在建模思路上，该数模采用整机分系统表达：先以车架为基准确定前后桥、门架铰点和配重安装面，再叠加门架起升系统、驾驶室操纵系统、动力散热系统和外覆盖件。这样处理有利于在方案阶段快速检查载荷中心、稳定性三角形、维修开口和部件拆装路径。对于需要改装侧移器、纸卷夹、推拉器等属具的场景，工程师还可在货叉架前端继续建立属具接口，并复核额定载荷曲线、液压流量和视野遮挡。整体来看，该模型把叉车最核心的门架升降、平衡重布局、驾驶位人机关系和底盘行走边界集中呈现，为工业车辆结构设计与物流装备方案沟通提供了直观的三维依据。
