内燃平衡重式叉车整机结构三维设计

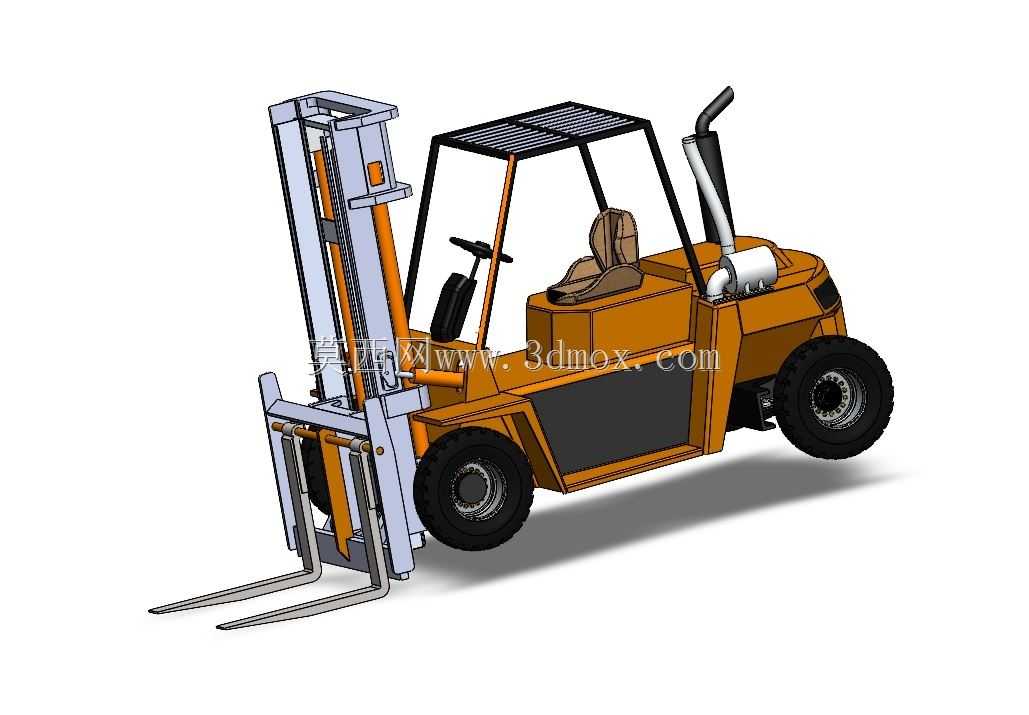

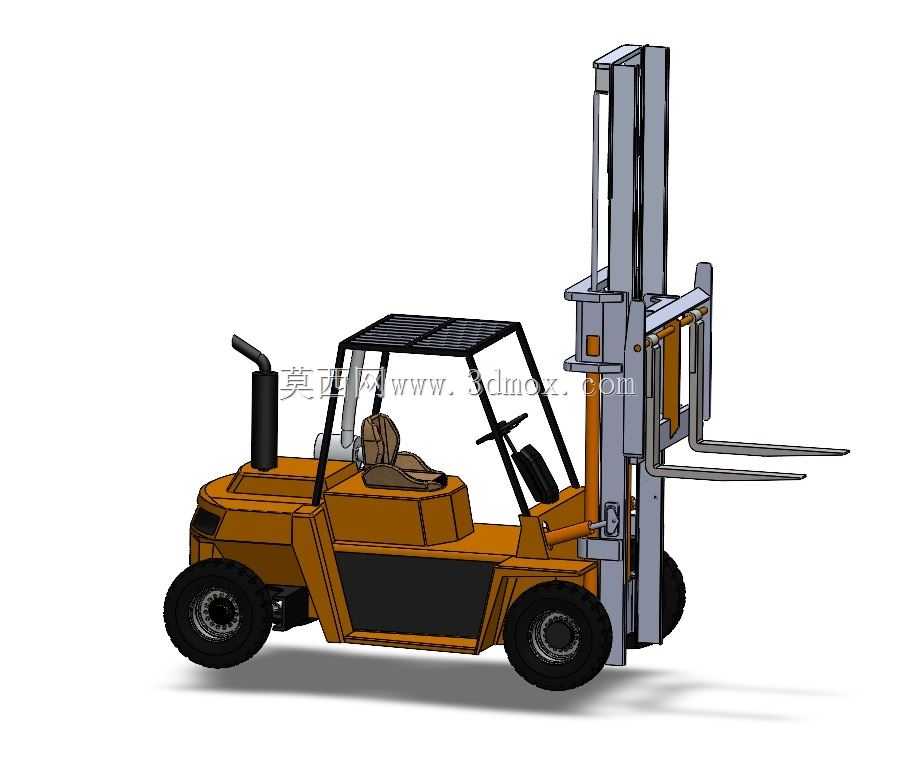

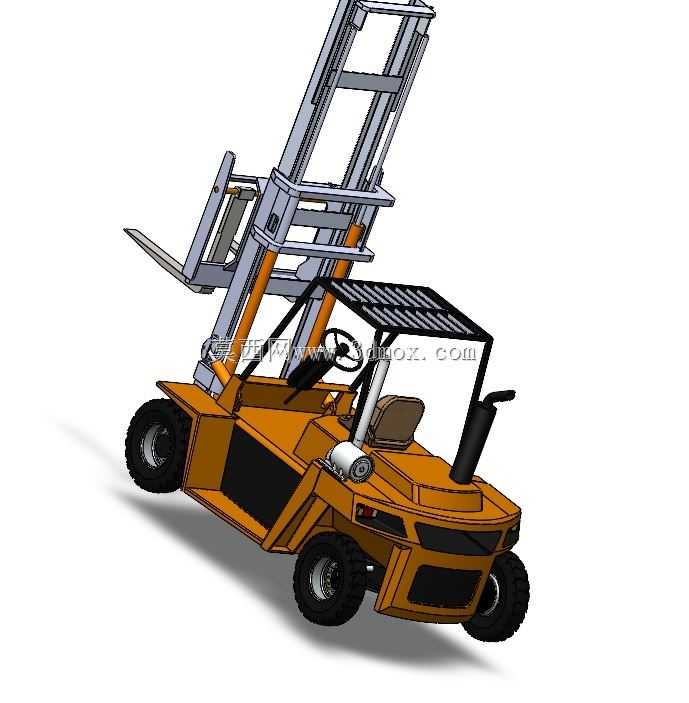

　　该三维作品呈现的是一款内燃式平衡重叉车的完整整机结构，建模对象覆盖行走底盘、动力舱、驾驶室、起升门架、货叉及护顶架等核心部分，适合用于厂区物流装备方案校核、机械结构教学演示以及工业车辆外观与布局评审。整车采用工程车辆常见的后置配重布局，车体后部集中布置动力与配重区域，前部通过高刚度门架承担载荷，使车辆在叉取、堆垛和短途转运过程中保持前后力矩平衡。

　　从实际使用场景看，这类叉车主要服务于制造车间、仓储中心、物流堆场、五金仓库和装配线旁物料周转。它能够完成托盘货物的低位搬运、货架上下料、设备零部件转运以及货车装卸作业。相比手动搬运设备，内燃叉车在连续作业、爬坡能力和户外路面适应性方面更有优势；相比电动仓储车，其车体结构更强调底盘强度、动力舱散热和复杂工况下的维护可达性。模型中发动机舱、排气系统、座椅操纵区和大尺寸轮胎均有体现，能够直观反映车辆在车间通道、露天堆场和硬化路面之间切换作业的工程特征。

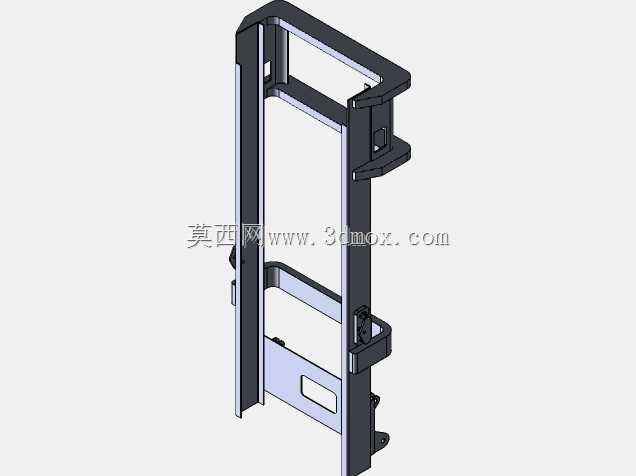

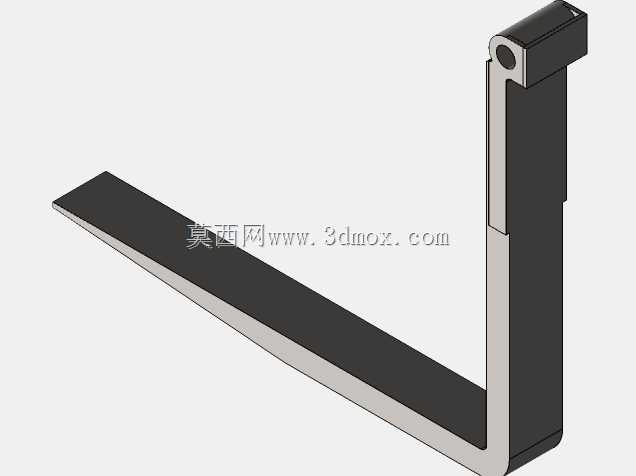

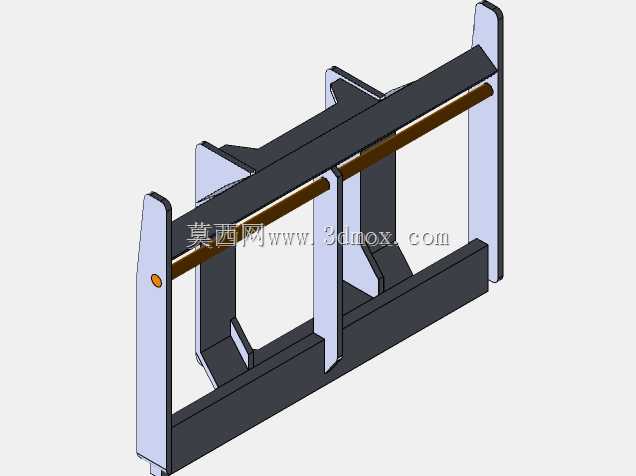

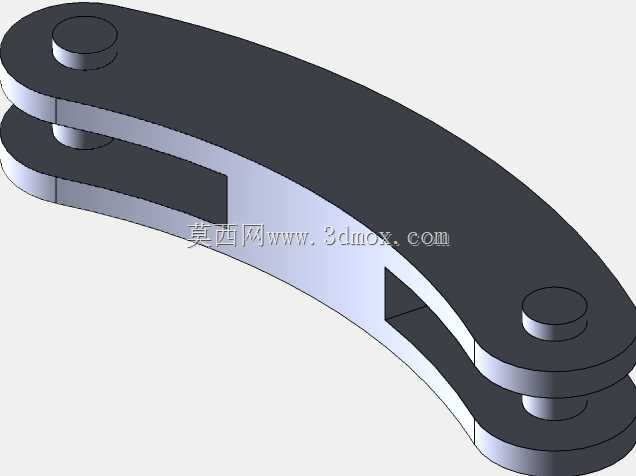

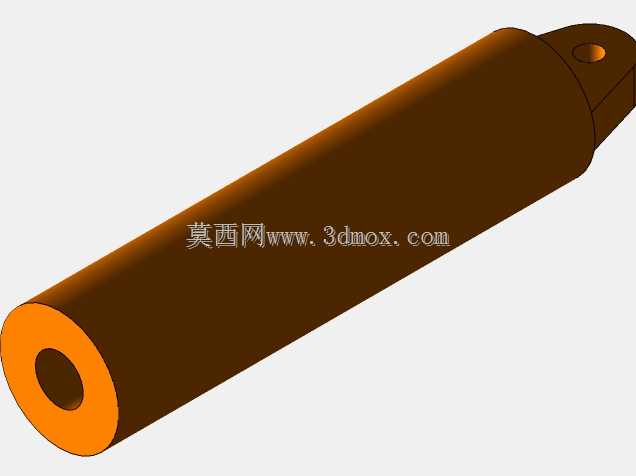

　　门架系统是整机设计的重点。前部起升机构由内外门架、起升油缸、链条导向、滑架和货叉组成，货叉采用平行插入托盘的结构形式，叉尖带有导入角度，便于在视线受限或对位不精确时进入托盘插孔。门架立柱采用高截面轮廓，承受货叉端载荷产生的弯矩；起升时通过油缸与链条组合实现滑架升降，链条倍率关系影响油缸行程与货叉提升高度之间的匹配。建模时需要关注门架与前桥附近车架的连接边界，销轴、支座和加强板区域是载荷传递的关键路径，若在方案阶段忽略这些局部结构，后续进行有限元校核时容易出现应力集中判断偏差。

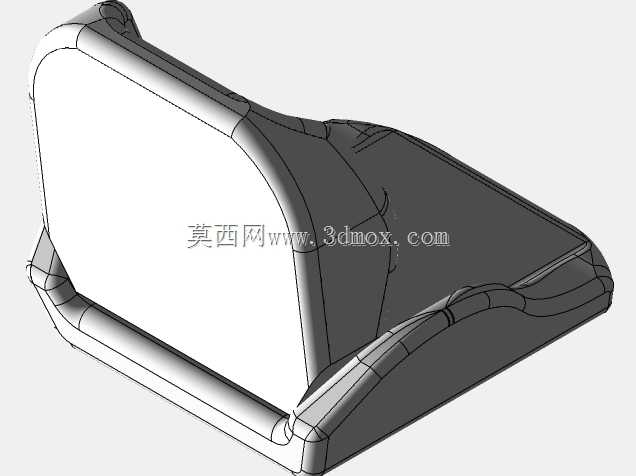

　　车体中部为驾驶与操纵区域。座椅、方向盘、操纵杆、脚踏位置和护顶架共同构成操作人员的工作空间。护顶架并非简单装饰件，它在高位货物意外滑落时提供上部防护，同时还要保证驾驶员上下车视线和顶部通过性。模型中护顶架采用框架式杆件与顶部格栅组合，既保留防护能力，又减轻封闭顶棚对视野的遮挡。方向盘转向系统连接至转向轮，后轮转向布置使叉车在狭窄通道内具有较小转弯半径；对于库内通道宽度受限的项目，选型时需要结合车体总长、门架厚度、尾部回转半径和货叉长度共同评估。

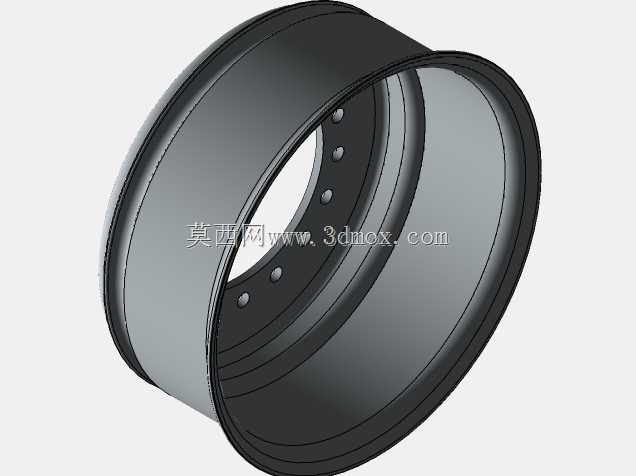

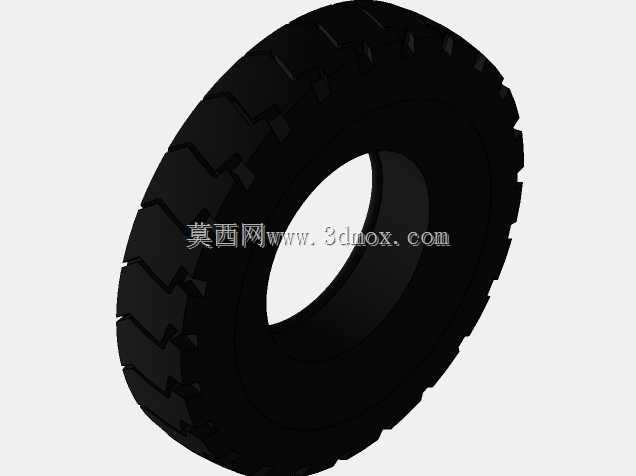

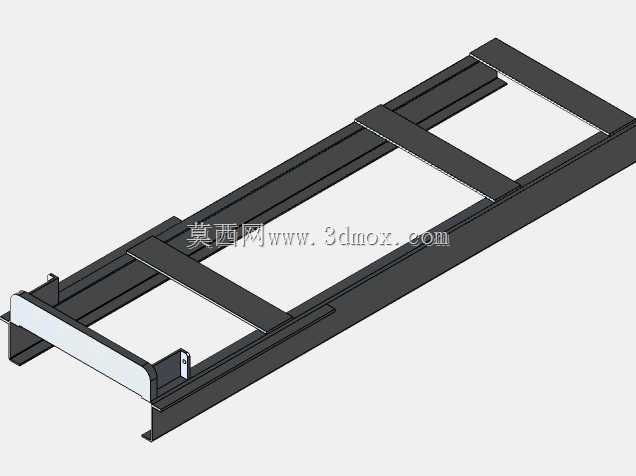

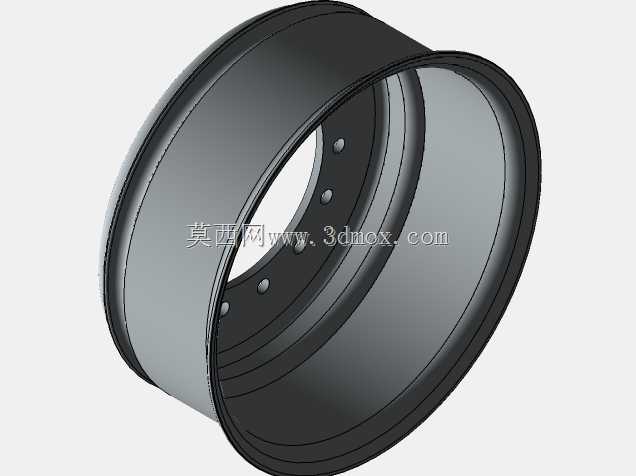

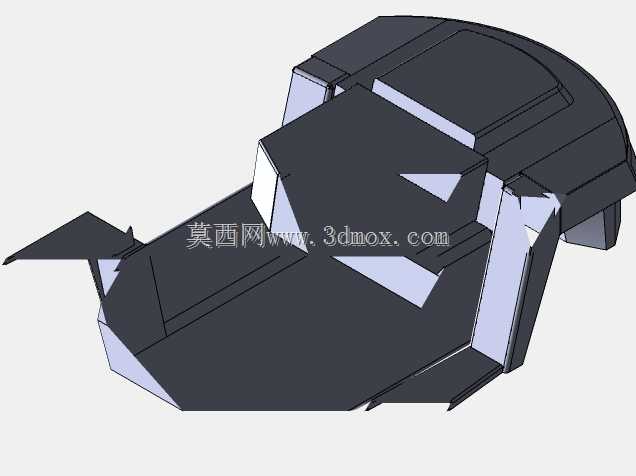

　　底盘部分体现了工业车辆的承载逻辑。前轮作为主要承载轮，靠近载荷作用侧，轮胎直径和轮辋宽度较大，用于承受满载时的垂直载荷与制动冲击；后轮兼顾转向与支撑，悬架结构相对简化，多采用刚性连接或小行程弹性元件，以保证货叉作业时车体姿态稳定。车架本体为焊接箱体与梁式结构组合，动力舱、驾驶室、门架支座和配重安装面均依托车架定位。实际设计中，车架上平面决定发动机、变速箱和座椅基座的安装高度，侧围护板则影响散热气流、维修开口和外观分块。

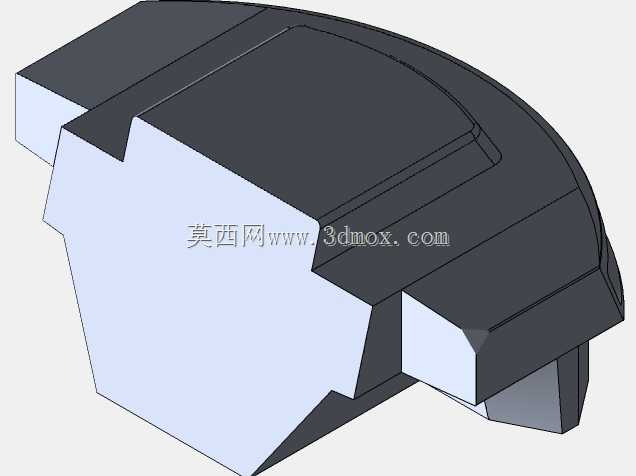

　　外形与安装边界方面，整车长度由前端货叉尖到尾部配重端面共同决定，宽度主要受车体护板、轮胎外缘和转向摆角限制，高度则分为门架收回高度、护顶架高度和作业最大起升高度三个关键尺寸。在仓库门、集装箱入口或低矮厂房内使用时，不能只看最大起升高度，还必须校核门架缩回状态下的通过高度。货叉离地间隙、前悬距、轴距和尾部平衡重外廓都会影响通道设计：前悬距越大，相同载荷下对后部配重要求越高；轴距增加有利于纵向稳定性，但会增大转弯空间；尾部回转半径则关系到车辆在货架端部转向时是否与立柱、料箱或人员通道发生干涉。

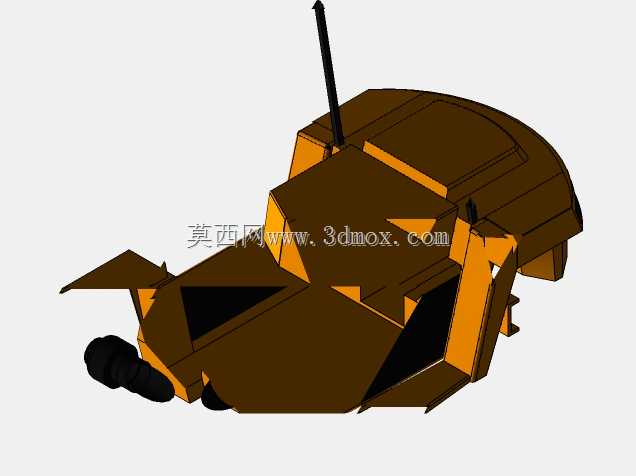

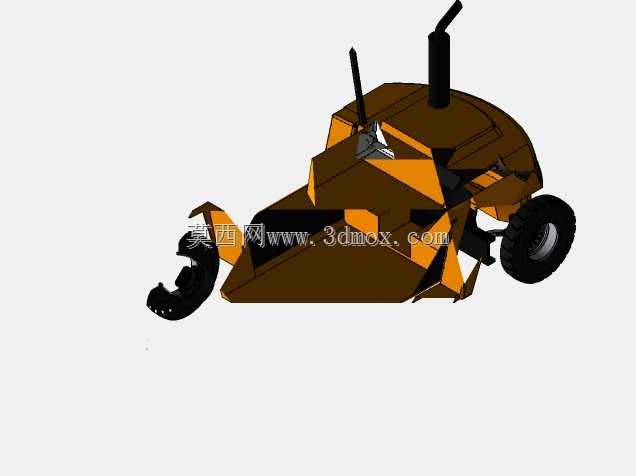

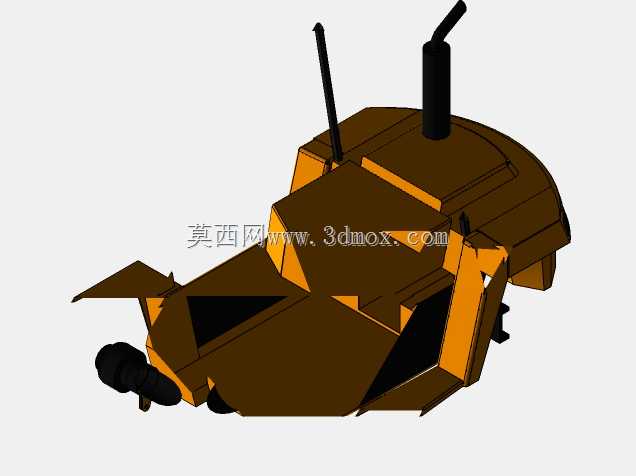

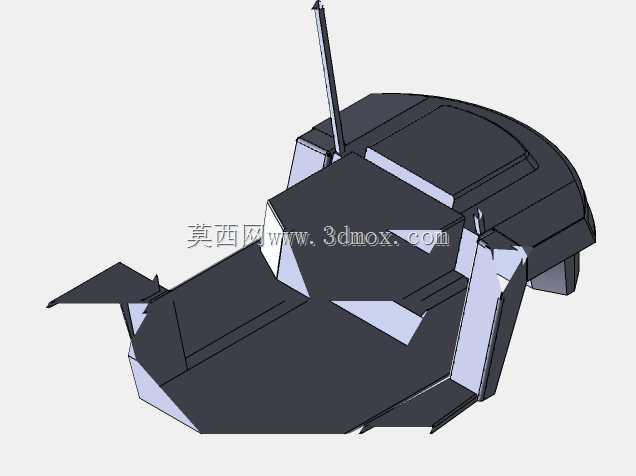

　　动力舱建模保留了发动机、排气管、散热区域和舱体盖板的相对关系。内燃叉车工作时载荷变化频繁，起升、转向和行走往往同时发生，因此液压系统与动力输出匹配十分关键。液压油箱、管路走向、油泵安装位和油缸接口需要在车体布置阶段预留足够空间，避免后期装配时与车架横梁、驾驶室踏板或维护盖板冲突。模型中排气管道向上引出并沿驾驶室侧后方布置，这种方式有利于废气远离操作人员，同时也提示设计人员需要考虑高温部件与护板、线束之间的隔热距离。

　　从三维建模方法看，该作品适合采用自顶向下的装配思路：先建立车架基准、轮轴中心线、门架铰点和驾驶员人机位置，再分别细化动力系统、起升系统、覆盖件和操纵件。门架部分应保证导轨面平行、滑架滚轮间隙和链条对称布置；轮胎与车架之间需要保留转向跳动空间；货叉与滑架连接位置要体现挂装或锁止结构。外观覆盖件虽然不直接承担主要载荷，但它们决定维修开口、散热风道和整车识别特征，建模时不应只做单一实体外壳，而应保留可拆卸盖板、侧板和机舱分块边界。

　　在工程应用中，该模型可用于检查满载货物时的视线遮挡、门架起升轨迹、驾驶员操作姿态以及整车在标准托盘工况下的通过性。对于结构设计人员，它提供了从外部造型到内部机构布置的完整参考；对于设备选型人员，可借助车体比例理解平衡重叉车与仓储通道、货架高度、托盘规格之间的匹配关系；对于三维建模从业者，该案例覆盖焊接车架、液压起升、轮式行走、人机操纵和工业外观覆盖件等多类机械结构，具有较强的综合练习价值。
