移动式食品成型制粒机组结构设计

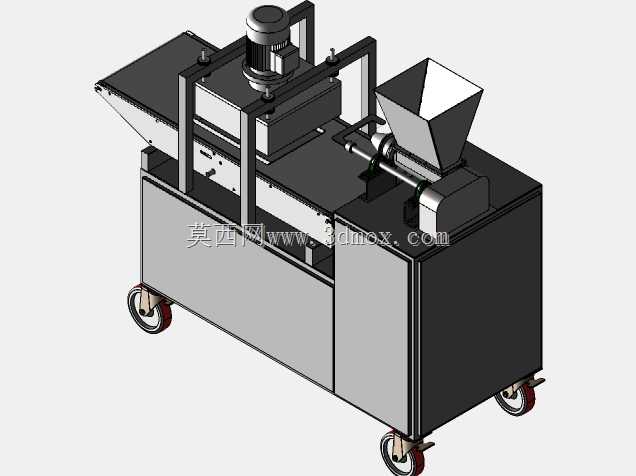

　　这套移动式食品成型制粒机组的三维结构，面向中小型食品加工车间、中央厨房备料区、烘焙作坊与特色甜食生产线的连续成型工序，核心完成散状混合粉料的定量给料、挤压输送与定长分切，将调配完成的面团、糖料或谷物混合物料加工为重量一致的球状坯料，后续可直接衔接滚圆、裹粉、烘烤或包装工位。

　　整机采用下部柜体承载、上部执行机构分层布置的架构，底部柜体采用304不锈钢折弯焊接成型，既作为整机承重基座，内部预留驱动电机、传动链、电气控制元件的封闭安装空间，避免食品加工场景的粉尘、水汽侵入传动部件，柜体边角做圆弧过渡处理，无卫生清洁死角，符合食品接触设备的洁净设计要求。柜体底部配置四只带刹车的万向脚轮，单轮承载冗余充足，车间内转产移位、工位调整时无需额外吊装设备，就位后锁止脚轮即可固定整机位置，地面无需做预埋地脚螺栓，适配老车间改造、临时生产线搭建的灵活布局需求。

　　上部工作区从入料端到出料端依次布置锥形储料斗、水平螺旋送料挤出机构、裁切执行组件与出料输送网带：锥形料斗大敞口设计方便人工倒料，斗壁倾斜角度大于物料安息角，避免粘性糖料、湿面团在斗内架桥堵料；螺旋送料轴采用食品级标准件，螺距与挤出腔间隙经过匹配，送料过程中不会过度挤压物料破坏原料口感，挤出端的成型模头采用快拆结构，更换不同孔径模头即可切换产出坯料的直径规格，配合裁切组件的行程参数调整，可在一定范围内调整单份坯料的重量与尺寸，同一台设备可适配多款球形、短柱状食品的生产需求。

　　动力端的驱动电机通过支架抬高布置在柜体上方后侧，电机输出端经减速机构分别驱动送料螺旋与裁切刀轴，传动区域外侧加装可拆卸透明安全防护罩，防护罩联动安全限位开关，护罩开启时设备自动断电停机，柜体侧部设置紧急停止按钮，异常工况下操作人员可快速切断动力，满足食品加工设备的安全规范。整机布局将操作面全部朝向人员巡检侧，料斗高度、出料输送带高度匹配人工接料与辅助上料的作业姿态，长时间操作不易疲劳；设备外接电源与气路的接口集中布置在柜体后侧，安装时仅需对接供电线路即可投入使用，无需复杂的现场管线施工。结构建模阶段已对所有运动部件做干涉校验，脚轮回转空间、护罩开合行程、模头拆卸操作空间均预留足够余量，现场安装维护时不会出现部件碰撞、操作空间不足的问题。
