CA6140车床专用头部扳手结构设计

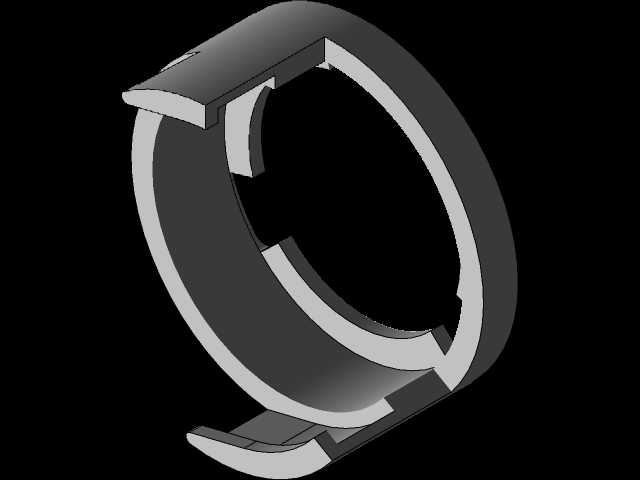

　　在普通卧式车床的日常运维与部件拆装作业中，头部扳手是针对CA6140系列车床特定锁紧结构定制的手动操作工具，主要用于车床主轴端部、卡盘连接部位以及头部锁紧机构的螺母松紧操作，区别于通用活动扳手或开口扳手，该类专用扳手能够完全贴合目标紧固件的异形轮廓，避免拆装过程中出现打滑、棱角磨损的问题，大幅降低紧固件边角崩损的概率，也能减少操作时的施力损耗。从结构设计来看，这款扳手采用开口环形的主体构型，整体为薄壁环状结构，环体内侧设置有三处对称分布的卡合凸爪，凸爪的轮廓尺寸完全匹配CA6140车床头部锁紧螺母的卡槽尺寸，使用时将环体套入目标螺母外侧，凸爪嵌入对应卡槽后，即可通过环体外侧延伸出的施力臂传递扭矩，完成锁紧或松脱动作。

　　设计过程中首先需要匹配目标紧固件的安装边界：CA6140车床头部的锁紧螺母位于主轴端盖内侧，周边操作空间狭窄，通用扳手的操作摆幅受限，因此扳手主体的环体厚度控制在8mm以内，外径控制在120mm区间，既保证了环体自身的结构强度，又能在狭窄的端盖间隙内完成套入动作，不会与周边的主轴护套、挂轮结构产生运动干涉。卡合凸爪的尺寸设计经过受力校核，凸爪的突出高度为6mm，与螺母卡槽的配合间隙控制在0.2mm以内，既保证拆装时能够顺利对位卡入，又能避免间隙过大导致的应力集中，防止长期使用后凸爪出现崩裂变形。扳手的施力部位没有设置额外的加长柄结构，而是利用环体自身的弧形轮廓作为受力支撑，操作时可使用铜棒敲击环体外侧的受力凸台传递冲击力，

　　适配车床维修时常见的冲击拆装场景，避免普通扳手敲击时容易出现的本体断裂问题。从实际应用场景出发，这类专用扳手主要服务于车床的卡盘更换、主轴轴承调整、头部密封件更换等作业环节，在机加工车间的日常设备维保工作中，通用工具往往无法适配车床头部的异形锁紧结构，强行使用不合适的工具不仅会大幅延长拆装时间，还很容易损伤螺母的卡槽结构，一旦卡槽磨损打滑，后续的拆装作业难度会成倍提升，严重时甚至需要破坏式拆除锁紧螺母，造成不必要的配件损耗。这款扳手的环形开口设计还考虑了操作时的避让需求，开口位置对应主轴的中心通孔区域，套入螺母时不需要完全从主轴端部穿入，可从侧向直接卡入螺母外侧，进一步降低了拆装时的操作空间要求，即使主轴上安装有顶尖、芯轴等工装时，

　　也可以顺利完成扳手的对位安装。材质选择上适配手动工具的受力需求，整体采用45号钢整体铣削成型后进行调质处理，表面硬度控制在HRC28-32区间，既保证了足够的韧性避免敲击时断裂，又具备足够的耐磨性，长期使用后凸爪的磨损量极小，能够维持稳定的卡合精度。在建模过程中，需要重点保证卡爪轮廓与目标螺母卡槽的形位公差，三个卡爪的中心对称度误差控制在0.05mm以内，确保受力时三个卡爪能够均匀承载扭矩，避免单个卡爪受力过大出现变形；环体的内外圆同轴度也需要严格控制，保证套入螺母后整体贴合平稳，施力时不会出现偏摆滑脱的问题。不同于通用扳手的多场景适配设计，这款专用扳手的所有结构尺寸都完全围绕CA6140车床的头部结构展开，没有多余的结构设计，整体构型简洁紧凑，在保证功能实现的前提下尽可能缩小了整体体积，方便车间维保人员随身携带，也能够适配车床头部狭小的操作空间，解决了通用工具在该特定场景下的操作痛点，是普通车床维保作业中不可或缺的专用工装工具。
