模块化跨声速风洞试验舱集成装置

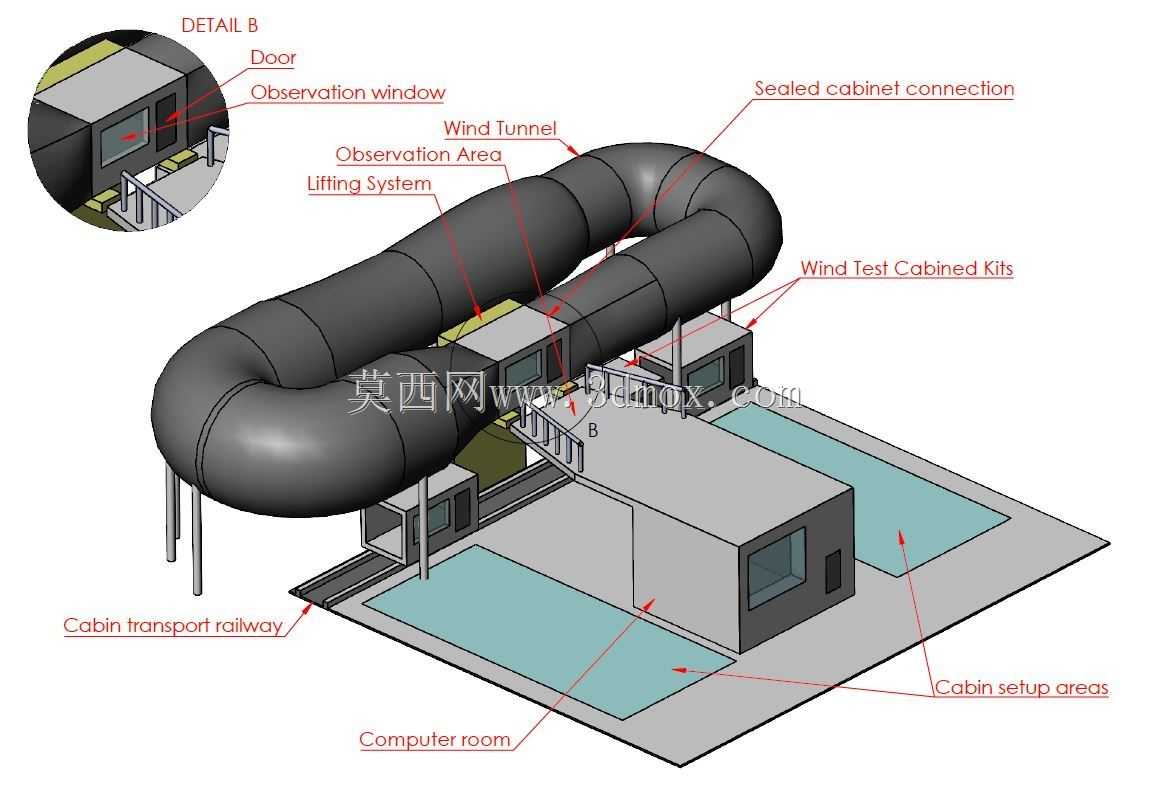

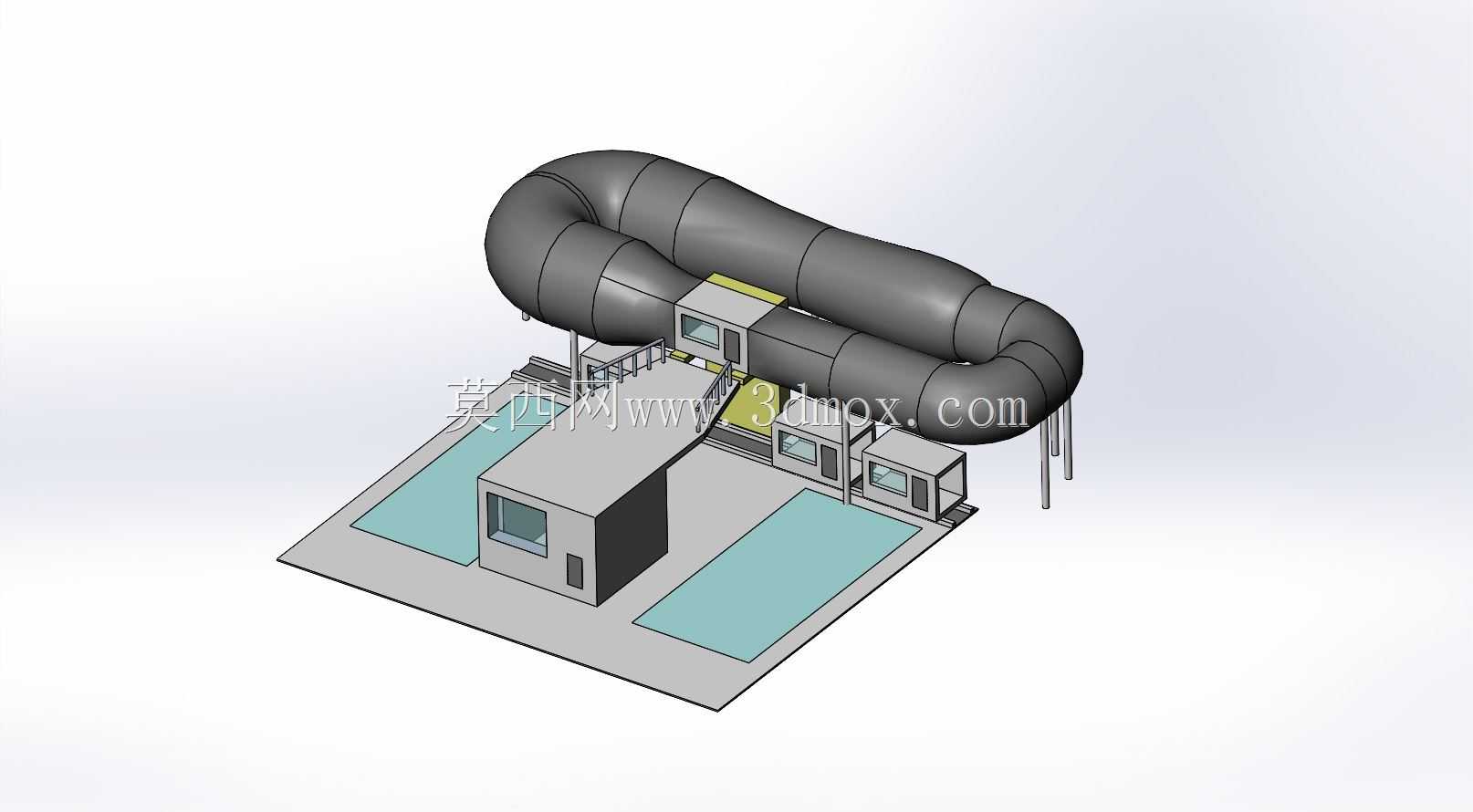

　　这套跨声速风洞试验装置的整体构型围绕多舱体快速切换的测试需求展开，核心回路采用环形回流式风道布局，大曲率弯管段做了顺滑过渡处理，气流在回路内循环时可减少拐角处的涡流损耗，稳定试验段的来流品质。风道主体架设在离地支撑立柱上，下方预留出完整的舱体转运与作业空间，避免地面设备干涉气流管路的固定与检修通道。

　　舱体转运系统采用地面铺设的平行轨道作为导向载体，不同功能的测试舱可沿轨道精准推送至风道对接工位，对接位置设置密封柜体连接结构，舱体与风道接口处预留压紧密封面，对接完成后可隔绝舱内外气流泄漏，保证试验段压力场稳定。整套布局参考铁路列车的编组转运逻辑，每个独立舱室作为一个完整测试单元，无需在单次试验结束后拆解风道内部工装，仅通过轨道转运替换对应舱体，即可切换不同测试工况，大幅压缩不同试验项目之间的风道准备周期。

　　功能分区上，轨道旁侧规划了三处舱体组装调试区域，待测试的舱段可先在组装区完成内部试件安装、传感器布线与预调试，再整体推送至对接工位，避免在风道下方狭小空间内作业。独立设置的计算机控制室与试验舱体保持安全间距，舱体上开设的观测窗口采用透明耐压材质，配合风道旁侧的观测区域，试验人员可在控制室内或观测区直接监测试验段内的模型状态，舱体配套的升降系统可完成舱体高度微调，精准对齐风道接口的法兰面，抵消轨道铺设的高度误差。

　　安装边界层面，环形风道的外轮廓跨度覆盖整个轨道作业区，支撑立柱的落点避开轨道走线与舱体停放位，舱体自身的长宽尺寸适配轨道间距，转运过程中舱体侧边与风道立柱预留安全避让间隙。观测门设置在舱体端部，开启方向朝向外侧作业通道，方便人员进出舱体更换试件。整套结构既满足跨声速气动试验的气流回路要求，又通过模块化舱体与轨道转运的组合，解决了传统风洞单次试验工装更换周期长、风道反复开盖密封一致性差的问题，适配航空航天部件、高速载具模型等多品类气动测试的轮换作业场景。
