大台面数控等离子切割工作站

　　这套大台面数控等离子切割工作站，主要面向钣金下料、钢结构件预制、通风管道展开件切割以及工程机械护罩加工等场景，用来在碳钢、不锈钢、铝板等中薄板上完成直线、曲线、开孔和复杂轮廓的热切割。相比手工划线气割，它把排版后的图形直接转化为割炬轨迹，重复定位和切口一致性更稳定，适合多品种、小批量板材加工车间使用。

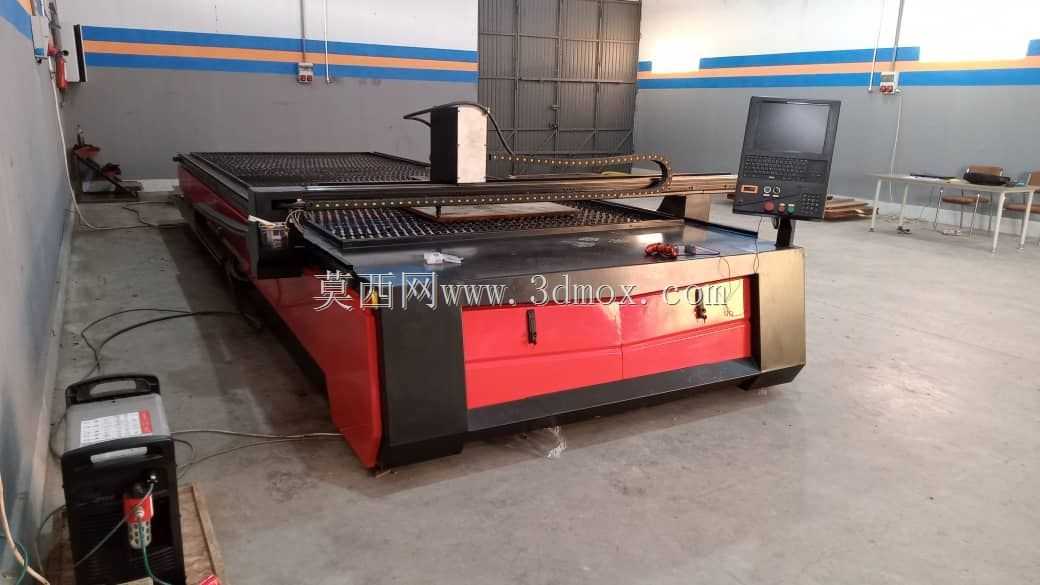

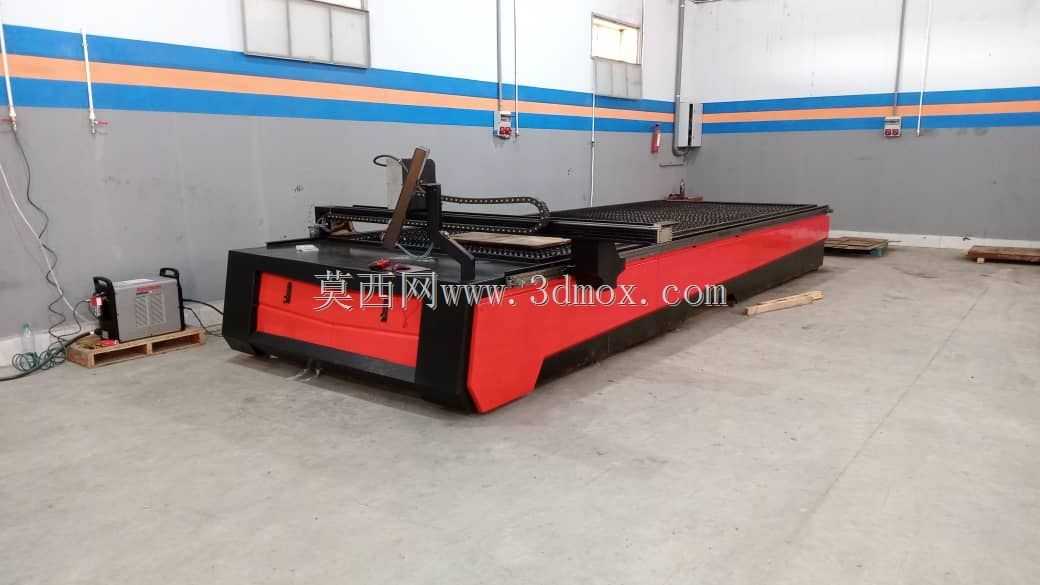

　　从结构布置看，设备采用龙门移动式切割方案。床身台面为格栅式承托结构，切割时板材平铺在栅格上，熔渣可直接落入下部空间，便于集中清理；有效工作空间约2000mm×6000mm，能够覆盖常见整幅钢板的加工范围。选型时需要在设备四周预留上料、吊装、排渣和维护通道，尤其长度方向应留出板材进出空间，侧面还要考虑等离子电源、接地线缆和除尘接口的位置。

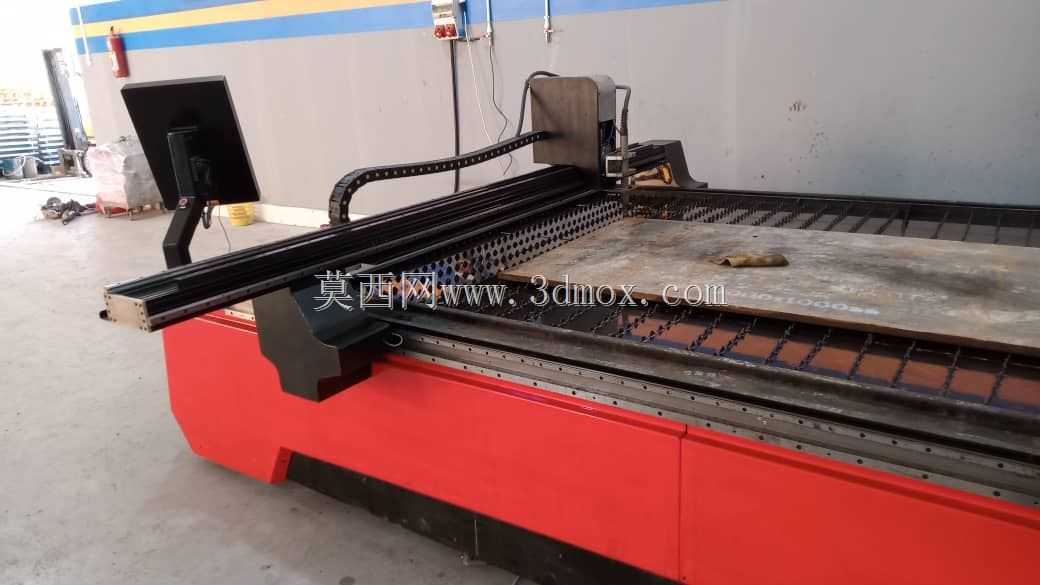

　　横梁沿床身纵向导轨运动，割炬滑座沿横梁横向移动，两轴配合形成平面切割轨迹。割炬升降机构用于控制初始定位高度和切割高度，实际生产中常配合弧压调高，使喷嘴与板材保持相对稳定的距离，减少板材翘曲或铺放不平对切口质量的影响。端部设置独立数控操作站，屏幕、按键和急停集中布置，操作人员可在装夹位置旁完成图形调用、原点设定、预热起弧和暂停观察。

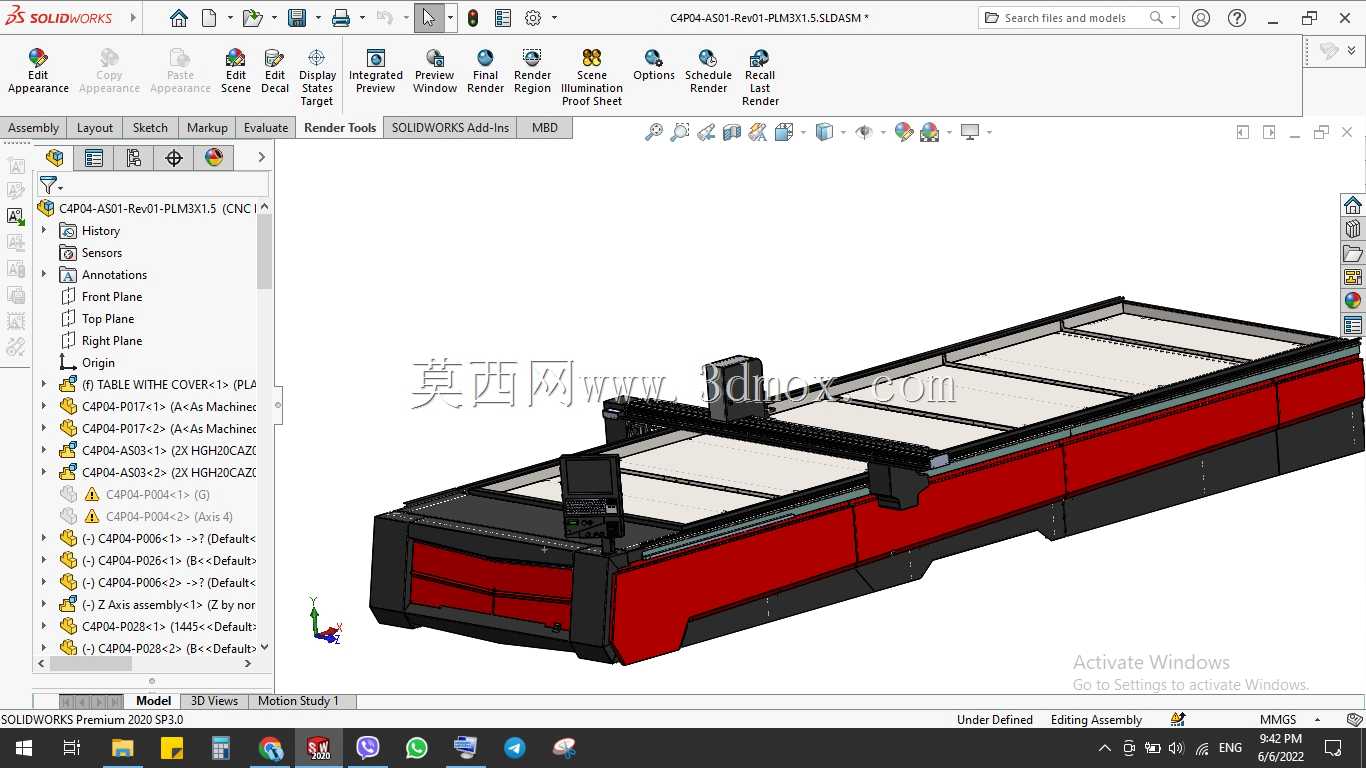

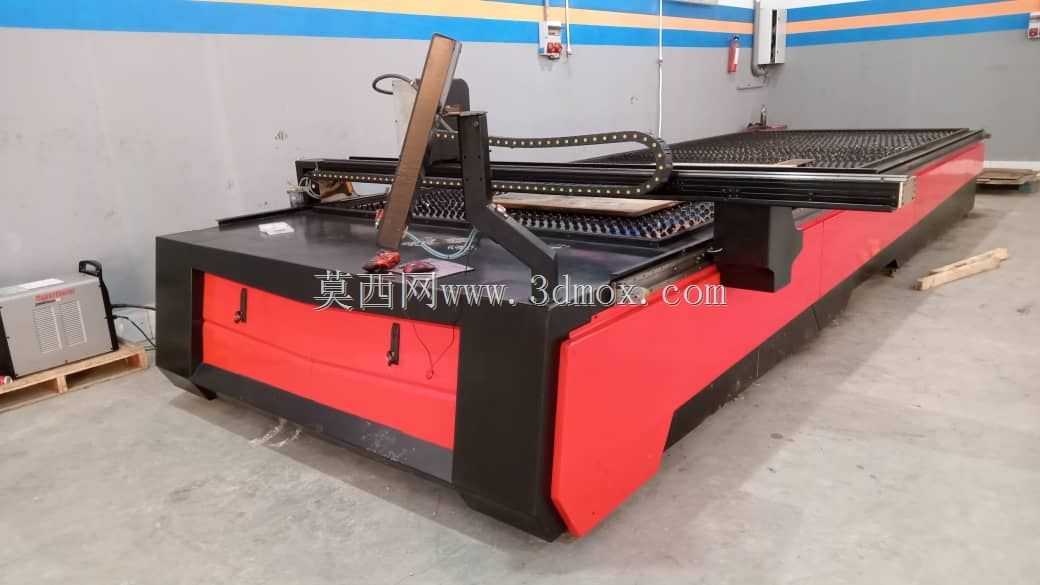

　　建模时需要重点表达床身焊接框架、龙门横梁、齿条或丝杠传动、导轨滑块、拖链、割炬夹持组件、可调支脚以及外部等离子电源的相对关系。台面格栅不能只做外观，应体现可更换栅条和承料间距，因为长期受熔渣烧蚀后，栅条属于维护件。侧边柜体区域容纳电气元件、气路和控制系统，前侧红色护板既形成安全防护，也方便检修开门；电缆和气管通过拖链收纳，避免随横梁往复运动时发生拉扯。

　　安装边界方面，设备对地基平整度有要求，长床身需控制水平误差，否则龙门运行会出现卡滞或切割尺寸偏差。等离子电源应靠近主机布置以缩短割炬电缆，同时保证接地可靠；若配合水下切割或干式除尘台，还要预留水槽深度或除尘风道。整体模型适合用于车间布局校核、钣金设备方案展示、切割工位安全距离检查以及非标自动化上下料改造参考。
