钣金折弯式显示器悬臂支撑托架

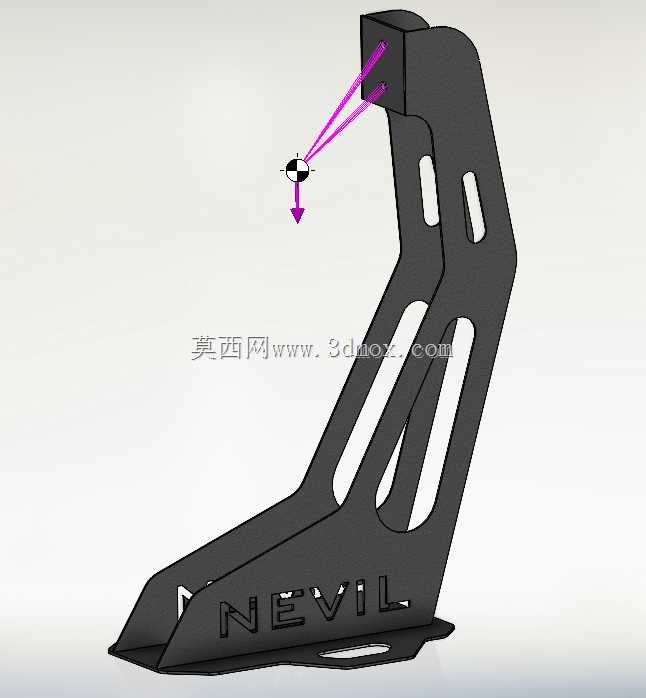

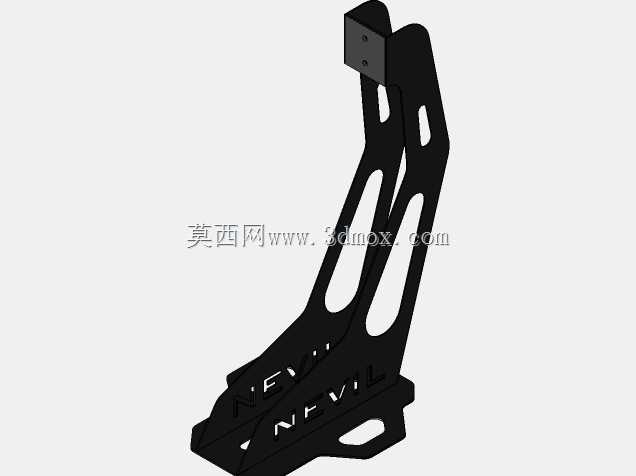

　　这套支撑结构面向车间现场的数控操作工位、小型工控台以及独立监控终端使用，核心作用是把平板显示器从原有桌面占用空间中抬升出来，给键盘、操作手柄、纸质工艺单留出平整操作面。整体承力件采用单块金属板经数控等离子切割出外形轮廓后，沿折线分段折弯成型，没有额外拼焊的方管骨架，板材自身的弯折立面就构成了抗弯截面，在控制自重的同时抵消屏幕前倾产生的弯矩。

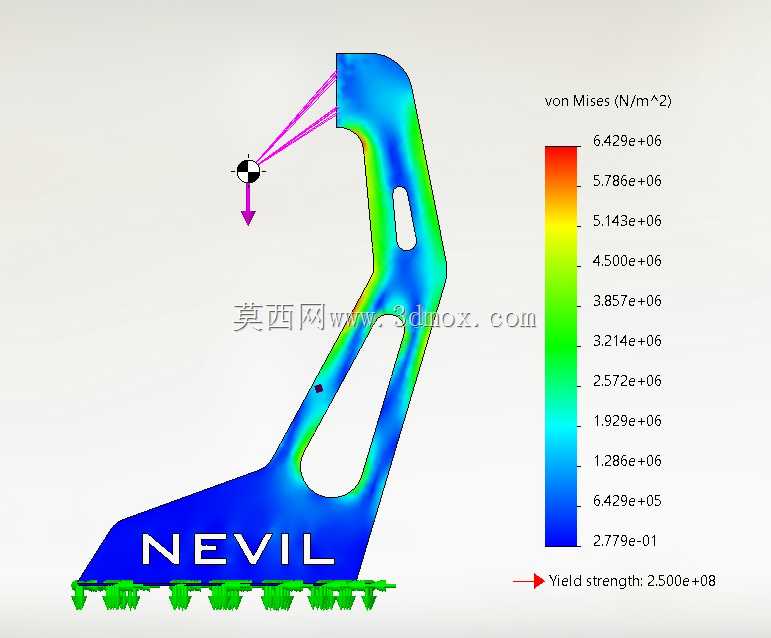

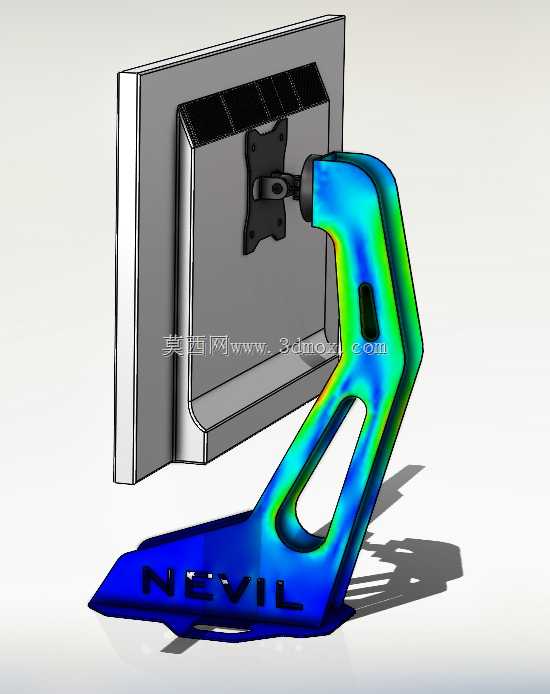

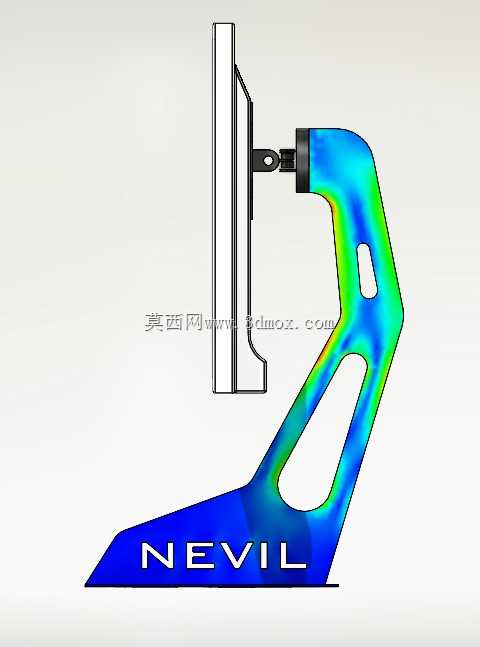

　　底座部分做成宽幅低重心轮廓，底面完全贴合工作台面，接触区域向前后两侧延展，避免屏幕受触碰时整体翘动；底座板面预留镂空减重区，既减少板材耗材，也方便操作人员搬移时抓握。立臂从底座向上平滑过渡，曲线走向顺着屏幕载荷的传力路径布置，受力分析的应力云图中高应力区集中在下部弯折过渡段，设计时在此处保留了更宽的板宽，没有开设多余孔洞，而上段应力水平较低的区域开出长条形镂空，进一步降低整体重量。

　　臂体顶端衔接标准VESA显示器挂板，挂板通过铰接关节与立臂连接，可小范围调整屏幕俯仰角度，适配不同操作人员的视线高度；挂板上的四组安装孔位对应常规小尺寸工控显示器的背部孔距，装配时直接用螺栓贯穿屏背固定即可，不需要额外转接件。

　　安装边界方面，底座横向宽度覆盖常规工作台的纵深区间，放置后不会超出台面前沿；立臂向后弯折的弧度让屏幕重心落在底座支撑面范围内，屏幕安装面与底座前端留出足够避让距离，屏幕下沿不会磕碰台面。整个构件所有外露棱边在切割后做倒角处理，折弯圆角统一，既避免钣金锐边划伤操作人员，也让板材弯折处不会出现应力集中开裂。这类一体折弯支架相比管材焊接支架，省去了多件下料、拼焊、打磨校正的工序，单件加工周期短，变形量容易控制，非常适合小批量工位改造时快速配套使用。
