异形电竞台式主机机箱钣金结构

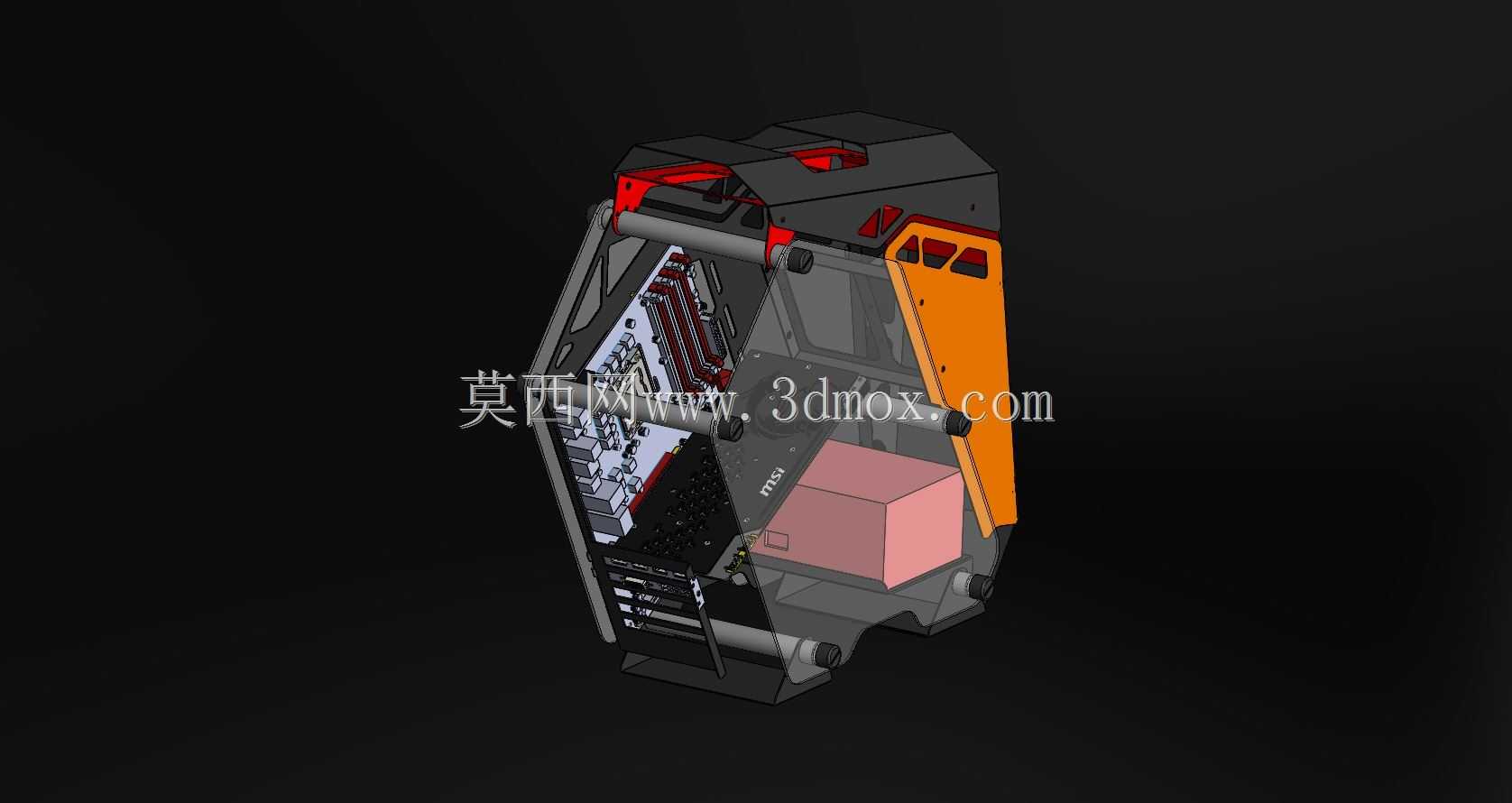

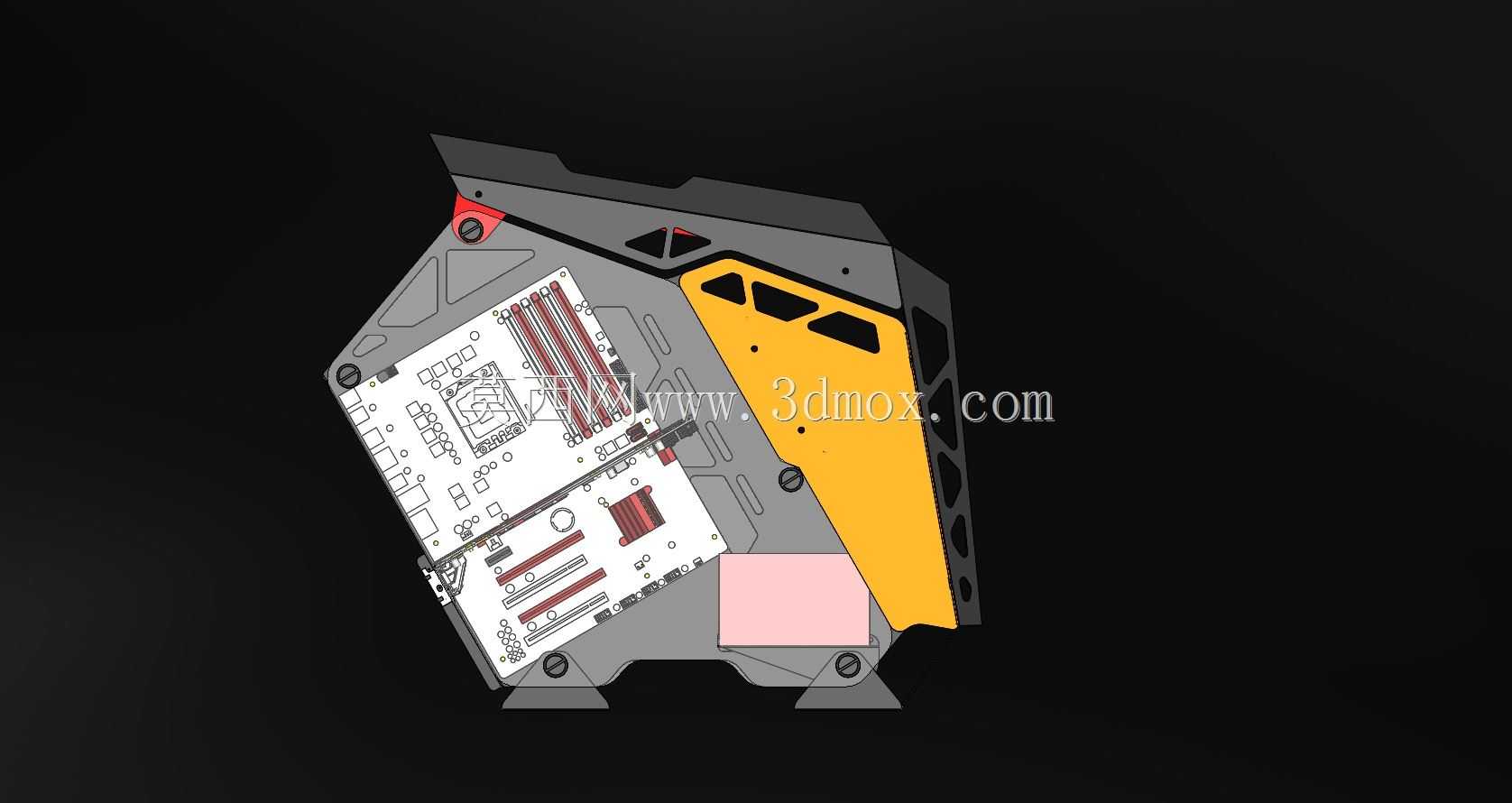

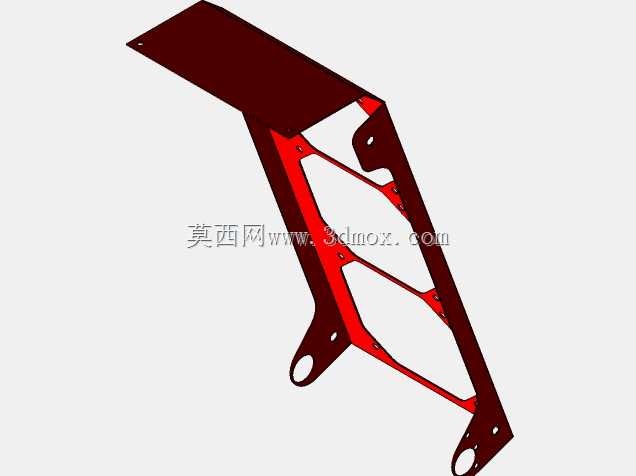

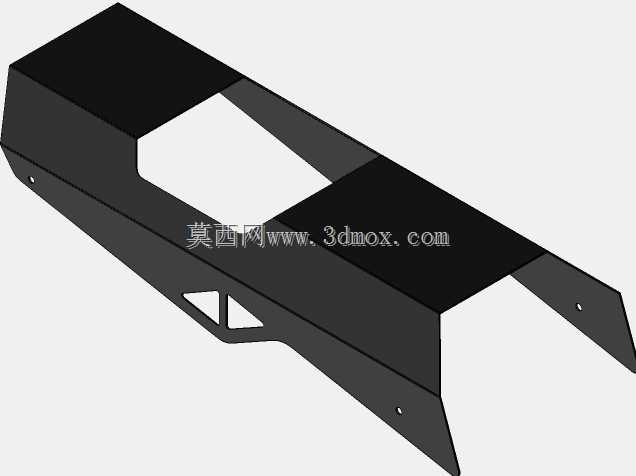

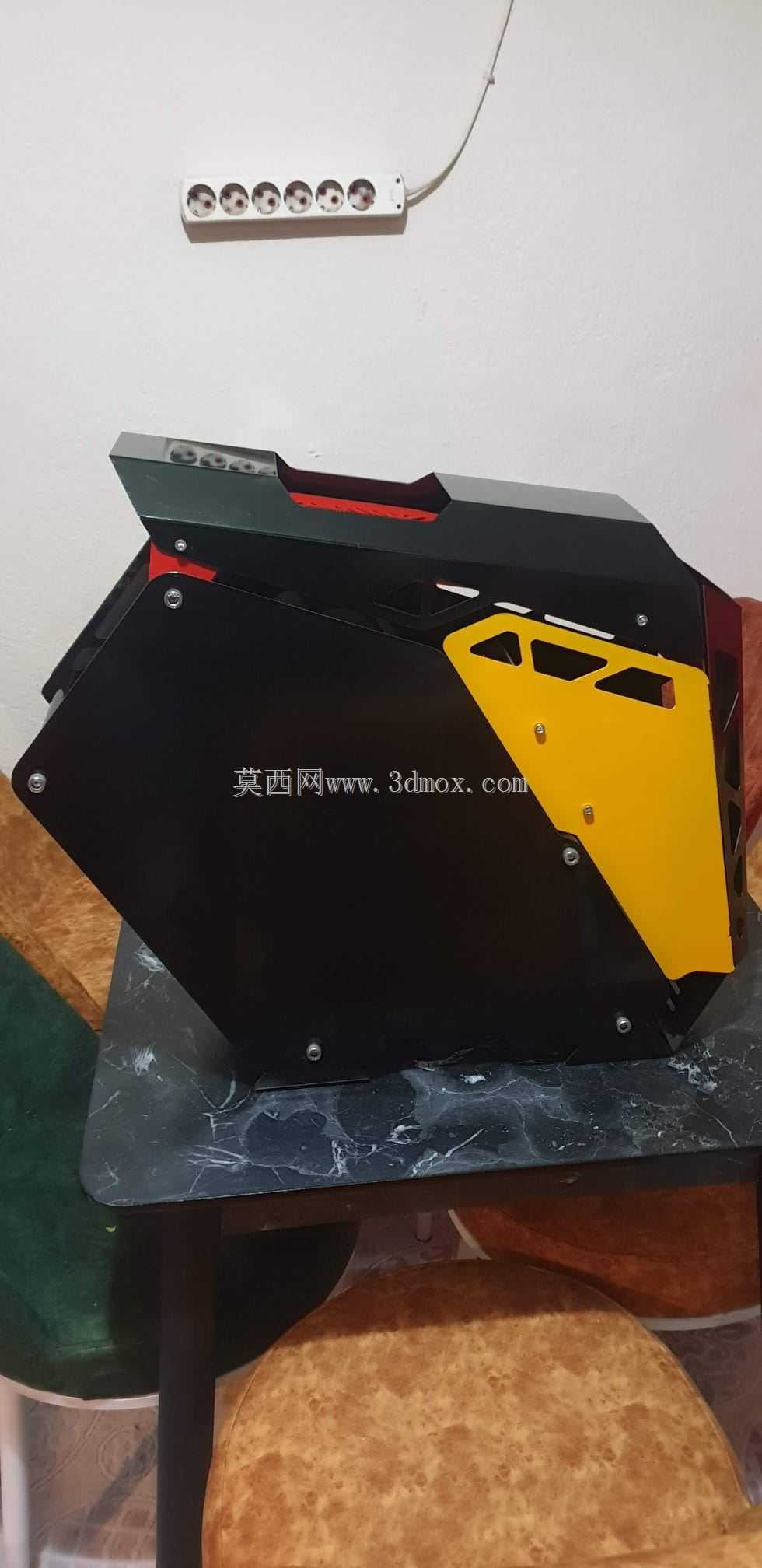

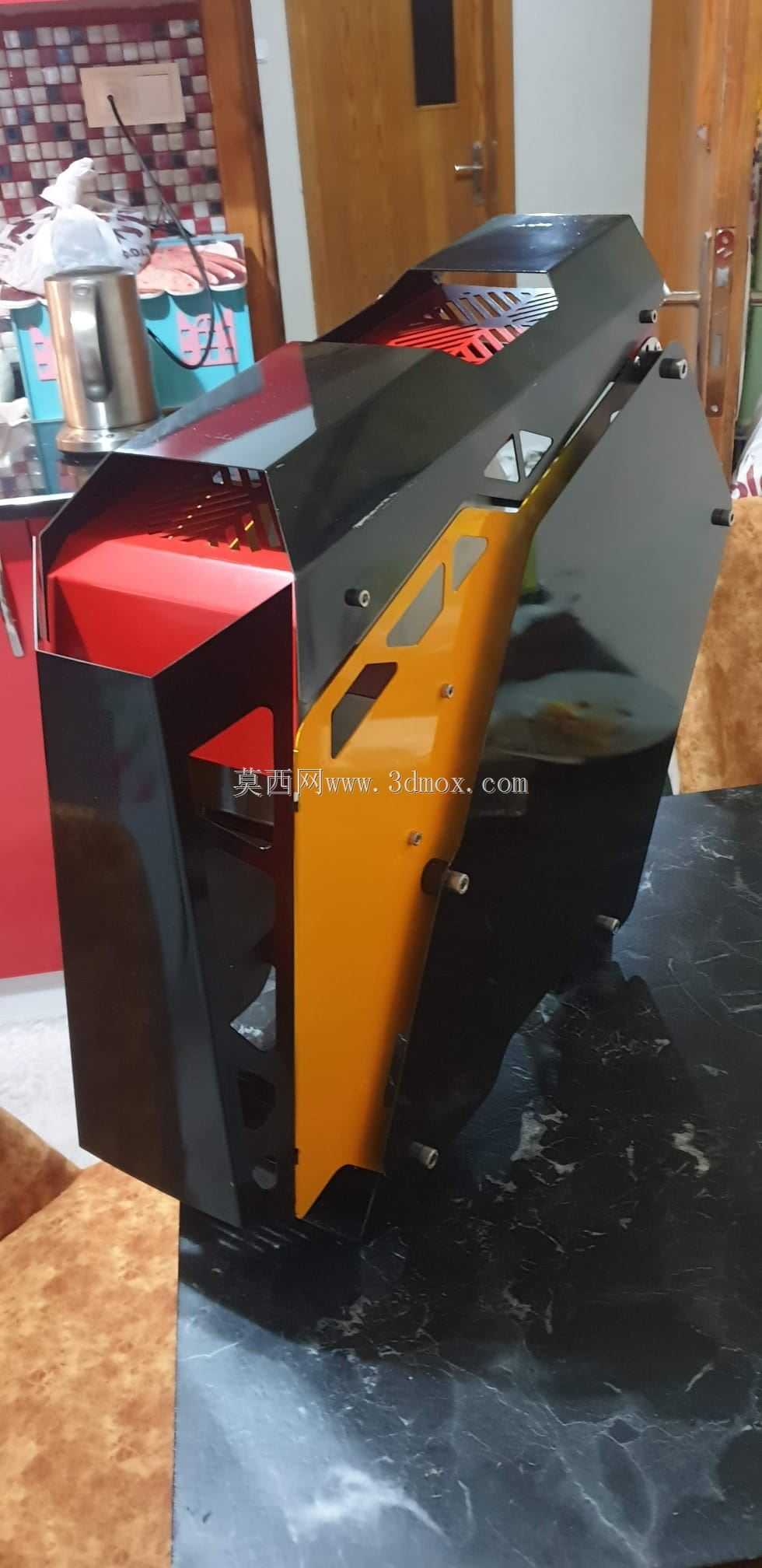

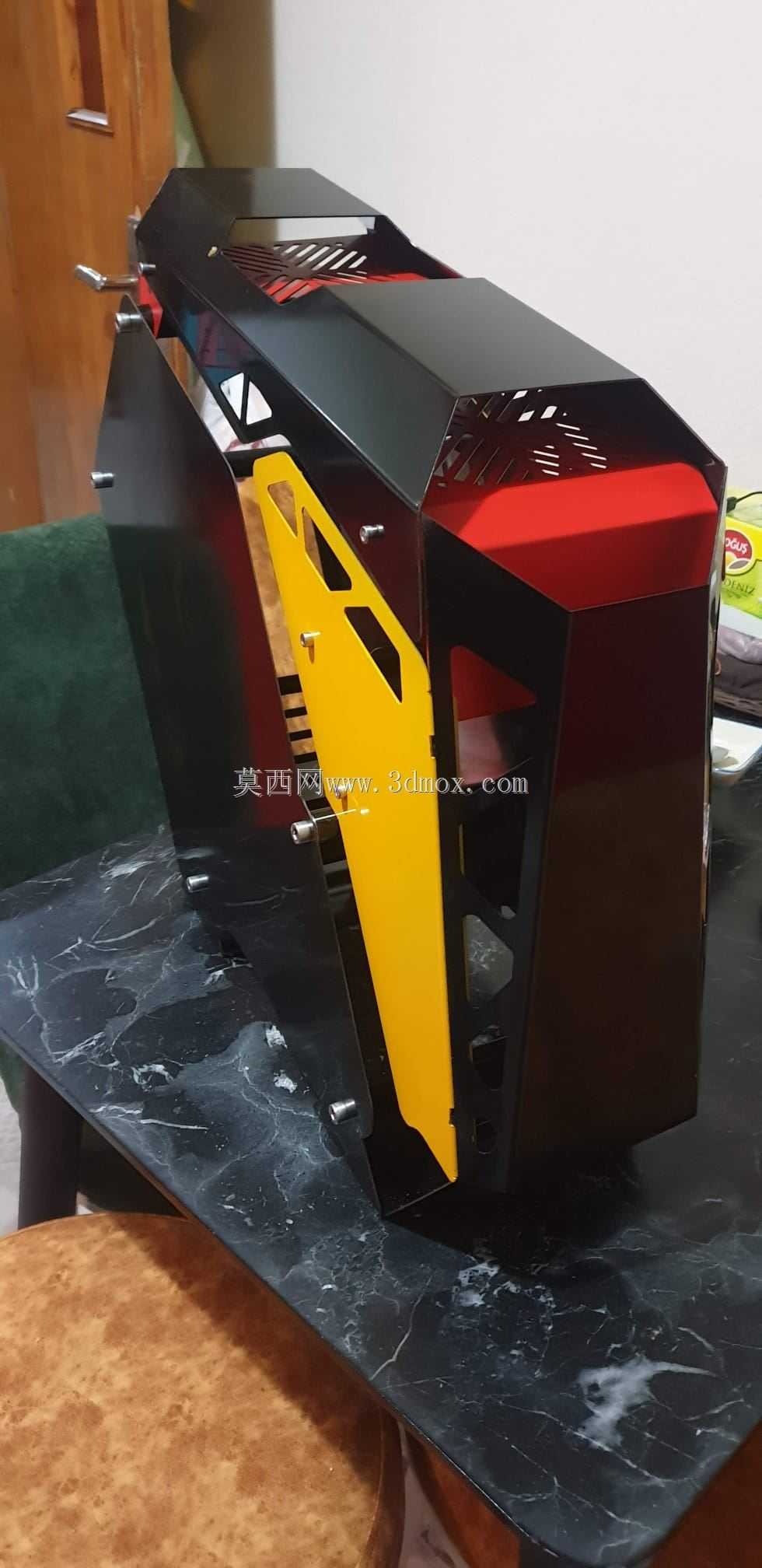

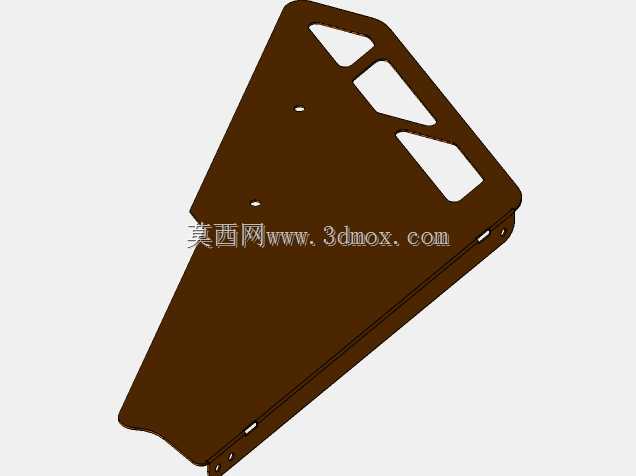

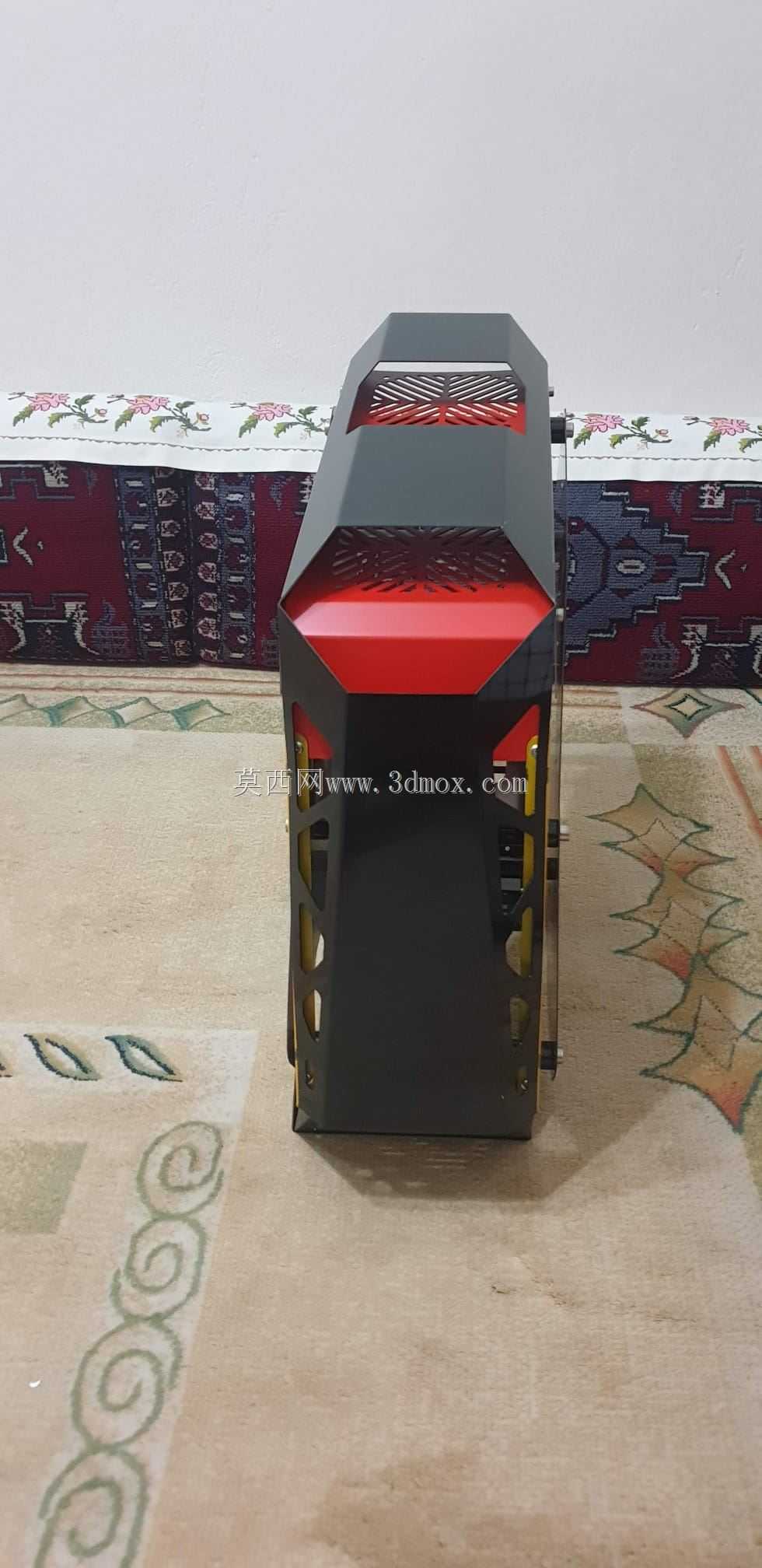

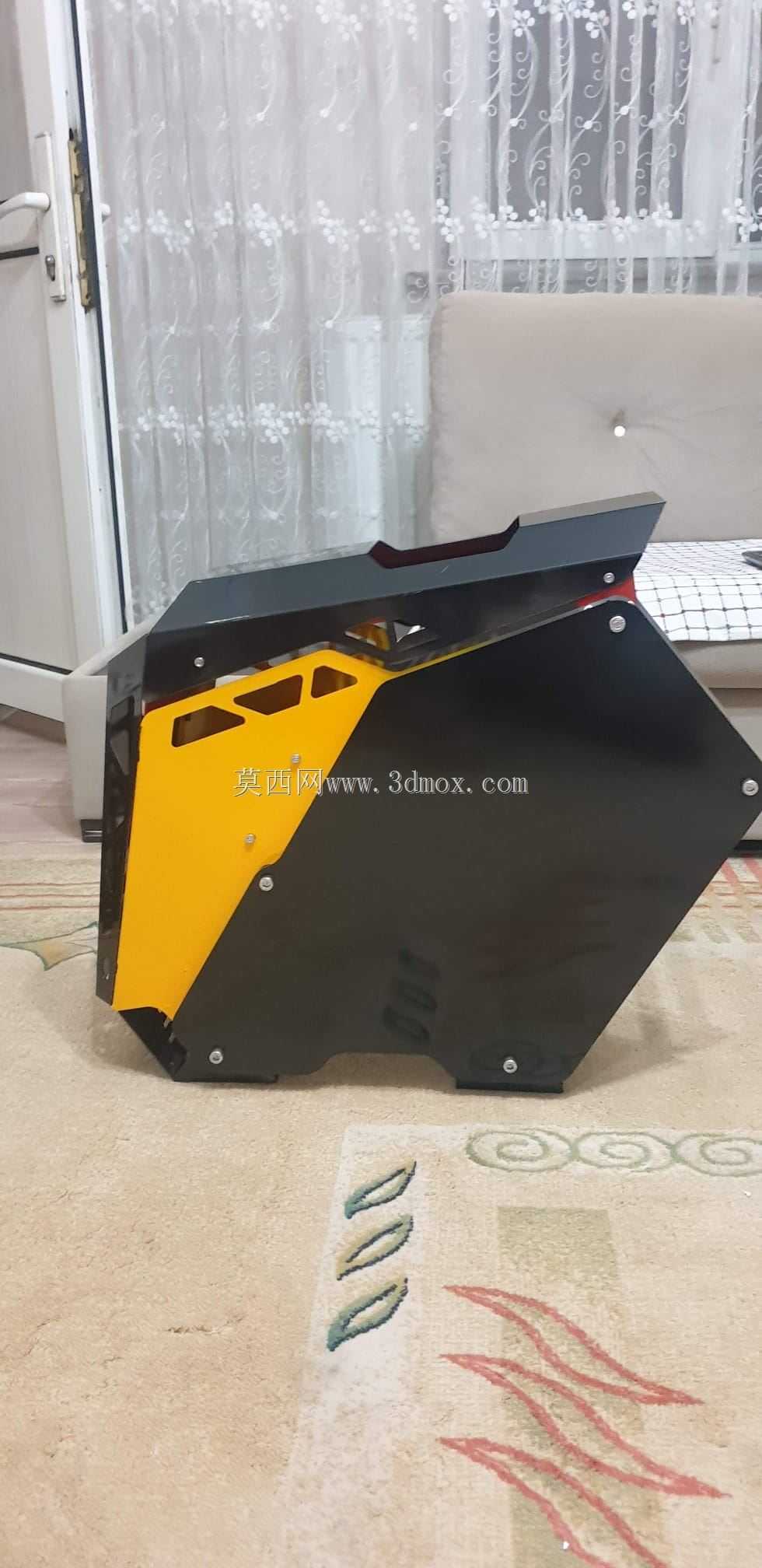

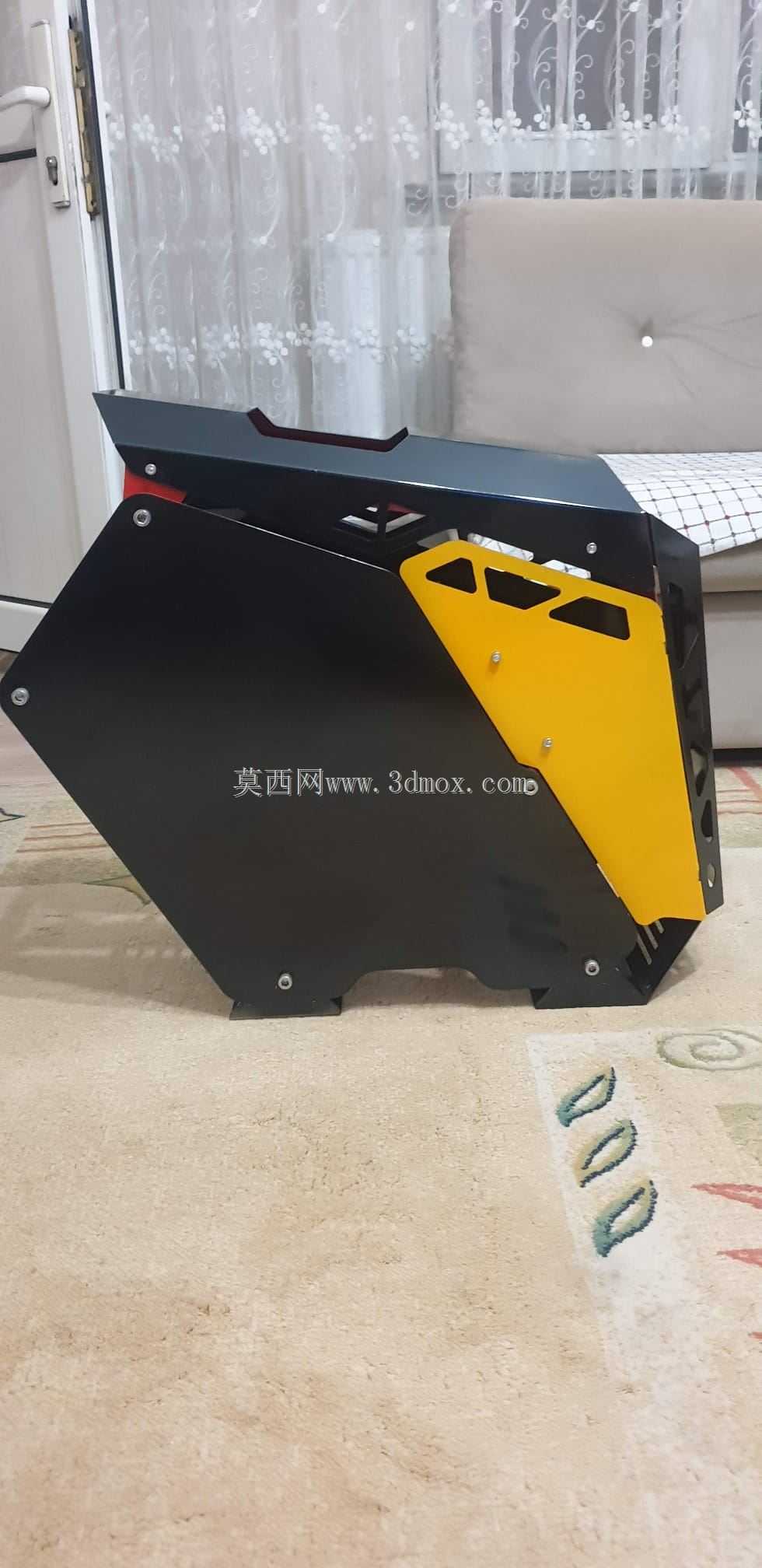

　　这款机箱面向高性能台式主机的定制化装配场景，主要服务于电竞桌面布置、MOD改装展示、小型工作站搭建以及硬件散热验证等用途。与常规方正箱体不同，该结构采用斜切棱面和非对称侧板造型，前侧黄色装饰板承担视觉识别与局部防护作用，顶部黑色盖板预留通风区域，内部红色衬板既可以引导气流，也能在敞开式展示环境中增强层次。

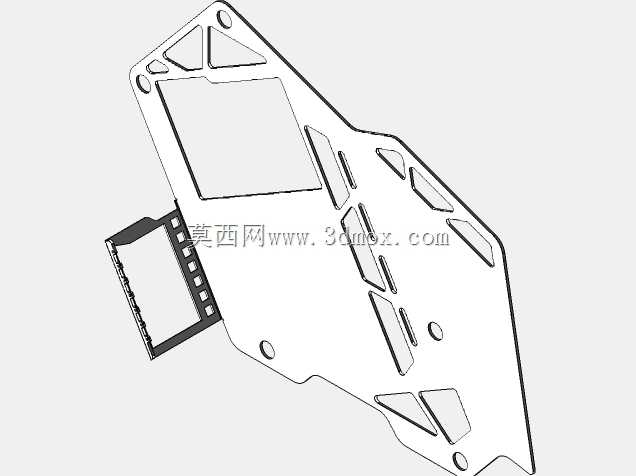

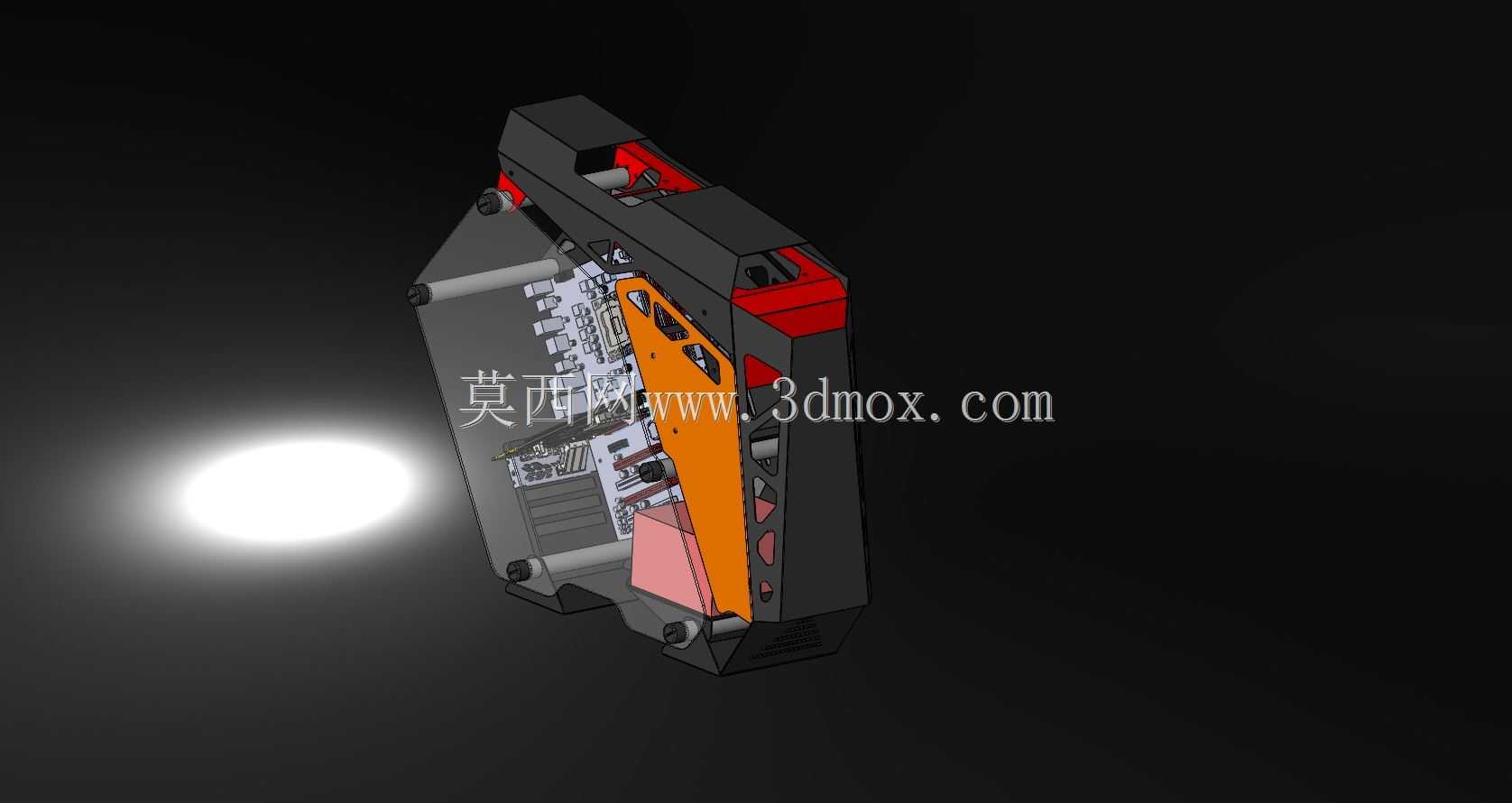

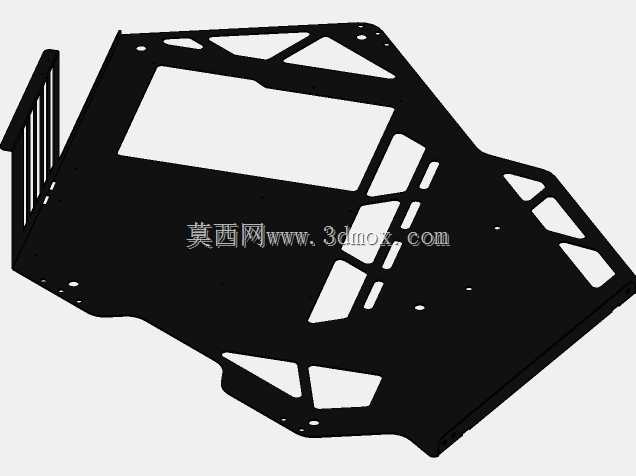

　　从结构设计思路看，箱体并不追求单纯的外观夸张，而是围绕主板、电源、显卡、存储设备和散热风道进行空间重构。斜置主体能够在有限桌面占地内拉长硬件布置路径，使长显卡、独立电源仓和顶部排风区域形成错开关系，减少传统机箱中显卡热量直接堆积在电源附近的问题。侧板开孔位置对应高发热区域，可配合风扇或水冷管路形成侧向进风、顶部排风的路径。装饰板与承重框架需要分开考虑：外观件侧重折弯成型、表面喷涂和装配间隙，内部框架则要保证主板铜柱位、电源固定位、硬盘支架以及侧板连接点的刚度。

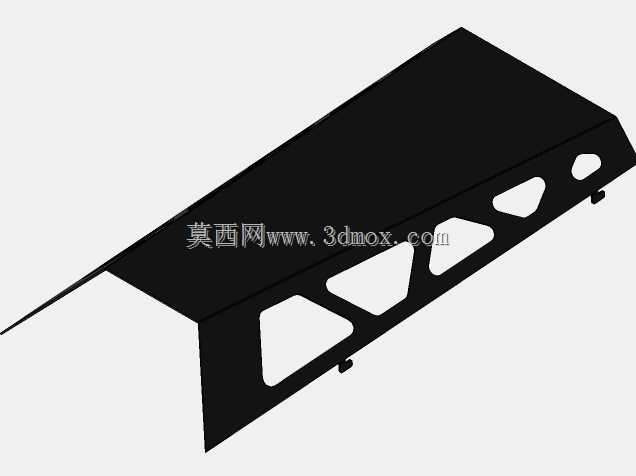

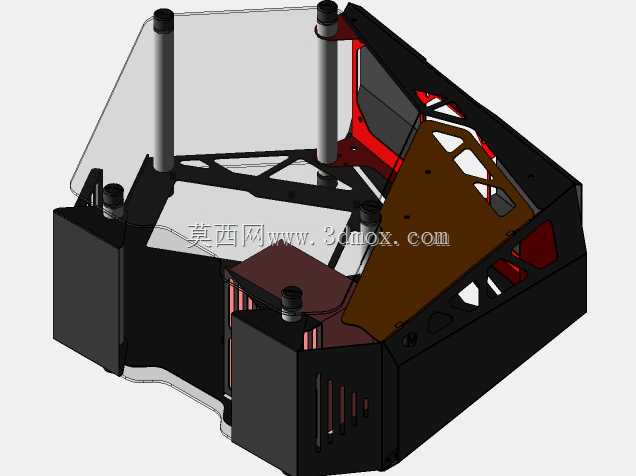

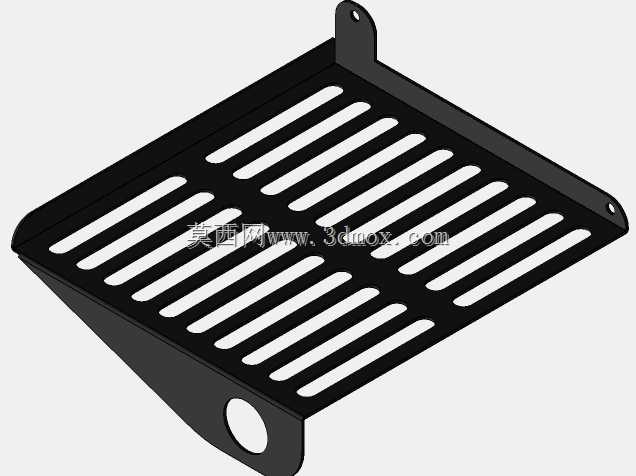

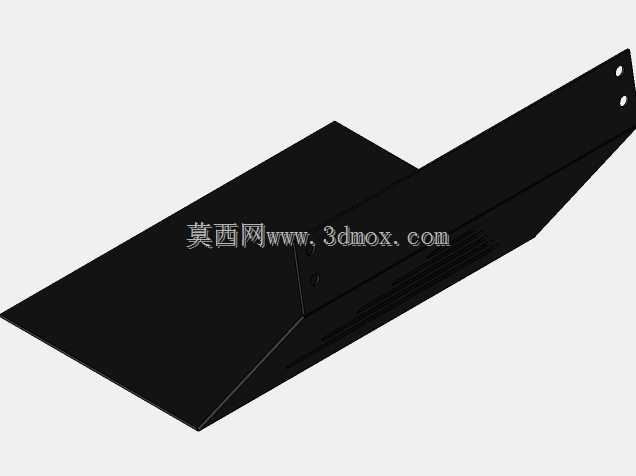

　　在实际建模时，外形边界不能只按渲染图确定。机箱底部支撑脚决定桌面接触面积，斜向外壳会改变整机重心，因此主板托盘、电源安装面和底部横梁之间应设置可靠连接，避免单侧悬挑造成晃动。前部异形面板的折线需要与内部骨架保持安全间距，尤其在显卡供电线、水冷管和前面板走线交汇位置，应保留折弯回弹、螺钉头沉陷和线束弯曲半径。顶部通风孔不能与盖板边缘过近，孔带排布还要兼顾钣金冲裁强度，防止薄板在搬运或反复拆装时变形。

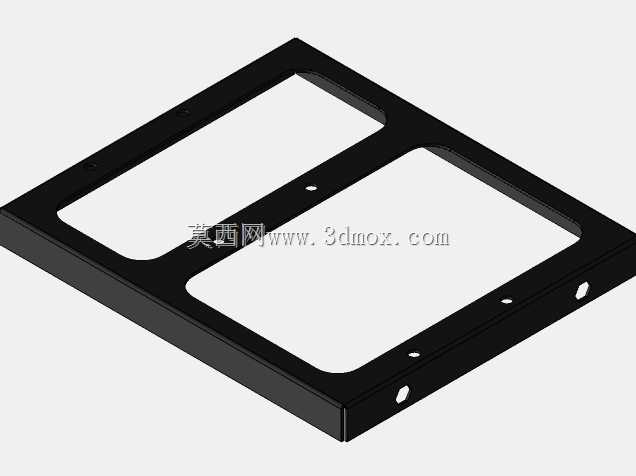

　　安装边界方面，该类异形机箱需要明确主板规格、显卡长度、电源尺寸、散热器高度与风扇厚度之间的干涉关系。斜置内腔虽然视觉空间开阔，但有效安装面并非连续平面，硬盘架、灯带、水泵和冷排的位置都要沿骨架逐段校核。侧板拆卸方向也应在模型中体现，若采用螺钉固定，需保证工具操作空间；若采用卡扣或滑轨，则要控制薄板公差，避免装配后外观缝隙不均。

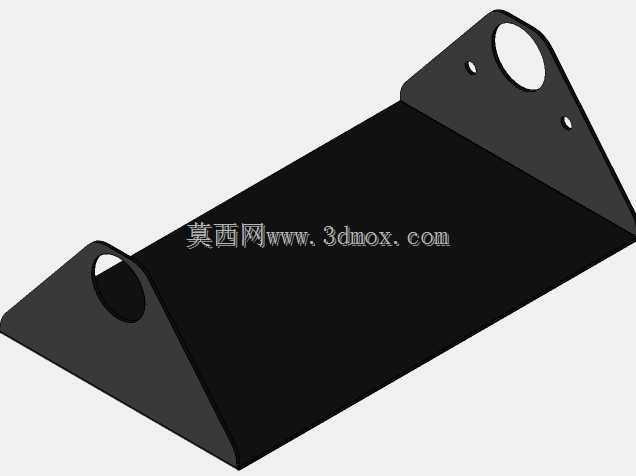

　　对于钣金加工而言，外覆盖件适合通过折弯、激光切割和喷涂完成，棱角处需设置合理折弯半径，尖锐造型在工程图中应转化为可制造的圆角或拼接线。内部承托件可使用较厚板材或折弯加强筋，主板安装区要避免与背部走线、铜柱锁紧空间冲突。整机落地后，底部脚垫不仅承担防滑作用，也用于补偿桌面不平和减少振动传递。通过三维模型提前检查这些边界，可以让外观造型、硬件兼容和加工装配在同一套结构中保持一致。
