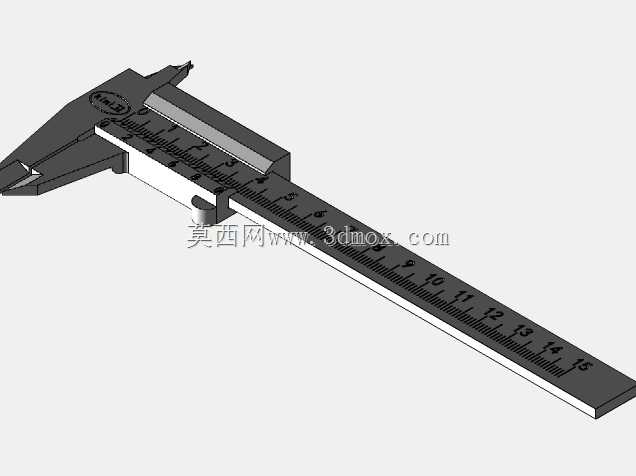

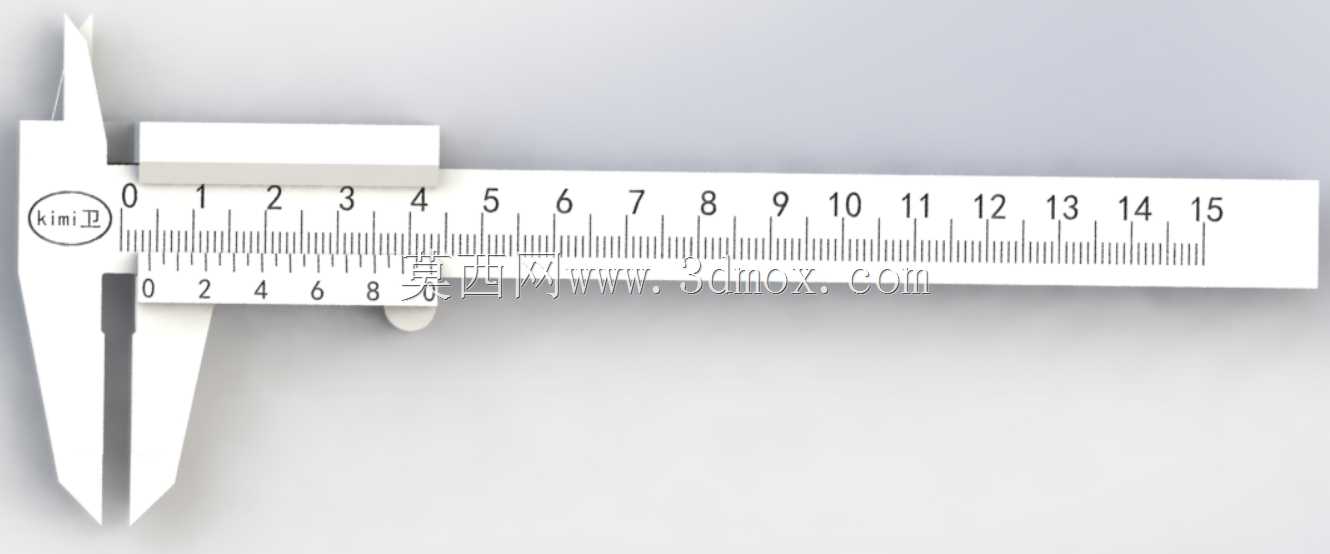

游标卡尺作为机械加工、装配检验、教学实训以及创客制作中最常见的长度测量器具,承担着外径、内径、深度和台阶尺寸的快速读取任务。本套卡尺结构围绕0.05毫米读数精度展开,主尺刻度覆盖0至150毫米量程,能够满足日常小件零件、轴类外圆、孔位间距、板材厚度及槽深测量需求。模型在外观上还原了普通机械式游标卡尺的典型组成,包括固定量爪、活动量爪、深度尺、主尺身、游标滑块、锁紧件和刻度区域,整体比例按照手持量具的使用习惯进行布置。
从实际使用场景看,卡尺在车间检验台、钳工工位、机床旁抽检、学校金工实训以及3D打印作品验证中都有较高使用频率。外测量爪用于贴合工件外侧轮廓,读取轴径、块厚和宽度;内测量爪伸入孔内或槽内,可判断孔径与槽宽;尾部深度杆则用于测量盲孔深度、台阶落差。滑块沿尺身平稳滑动是读数可靠的关键,因此建模时需要控制导向面之间的配合关系,避免量爪闭合后出现明显偏摆。量爪尖端采用较窄形态,便于进入小间隙,但尖端区域也应保留合理厚度,防止打印后受力断裂。

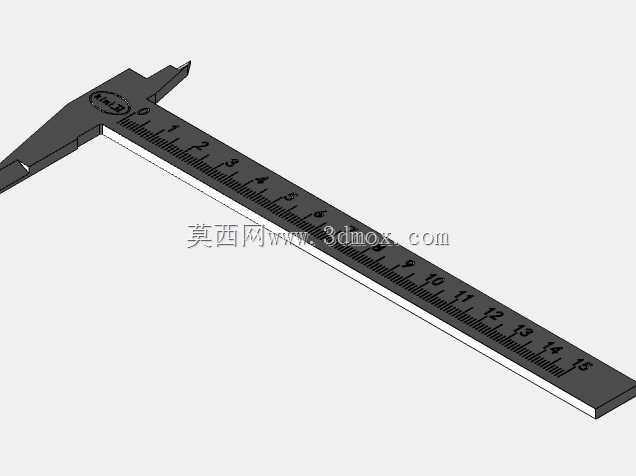

设计思路上,该作品强调可打印装配与刻度识别并重。尺身主体承担直线导向和刻度承载功能,截面不宜过薄,否则在长时间手持或夹持工件时容易产生弯曲;游标滑块需要包住尺身两侧导向面,使滑动方向与主尺轴线保持一致。若采用桌面FDM工艺制作,尺身平面应尽量平铺,减少悬垂和翘曲;刻度线可通过表面凹凸、贴图或后期刻线方式表现,数字区域需保持清晰,避免因喷嘴线宽过粗造成0.05毫米分度难以辨认。量爪测量面应保持平行,闭合状态下两测量面之间不应有可见缝隙。

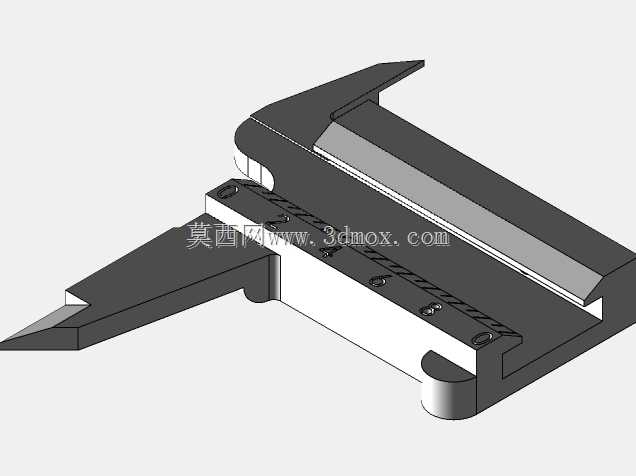

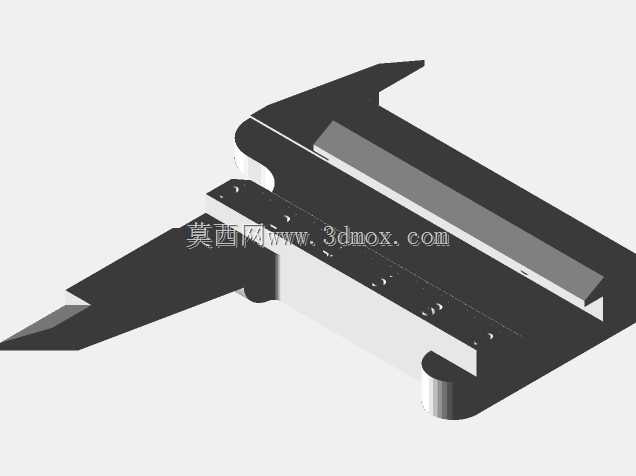

外形边界方面,150毫米量程决定了尺身总长度属于便携量具范围,滑块行程需覆盖全量程并保留末端限位。深度尺从尺身端部伸出,其底面与主尺端面共同形成深度测量基准,安装时应保证深度杆与尺身方向平行。锁紧结构位于滑块附近,作用是在读取尺寸后固定游标位置,避免移动过程中读数变化。对于打印件而言,配合间隙需要依据材料收缩、喷嘴直径和表面粗糙度预留,过紧会导致滑块卡死,过松则会降低测量重复性。
在结构验证时,可先检查量爪闭合、滑块全程滑动、深度杆伸缩和刻度对齐四项基本动作,再用标准块或已知尺寸零件进行比对。虽然打印材料的刚性、温变和耐磨性无法完全替代金属量具,但该结构适合作为测量原理演示、工装辅助校核、教学装配练习以及轻量化创客工具使用。建模过程中对基准面、平行度、刻度间距和滑动配合的处理,也能直观体现机械量具从功能需求到结构落地的完整设计逻辑。
