公制机械式千分指示表精密量具结构

　　这款公制机械式千分指示表是机加工现场、工装夹具校验与精密装配工位里高频使用的接触式位移量具，分度值达到0.01mm，主要用来捕捉被测表面相对于基准面的微小轴向位移，在轴类零件径向跳动检测、平板工件平面度打表、机床主轴同轴度校准、夹具定位面间隙排查这类场景里，操作人员往往会把表身夹持在磁力表架上，让测头垂直抵靠被测面，通过表盘指针的偏转直接读出微米级偏差，不用额外换算就能快速判断加工件是否落在公差带内。

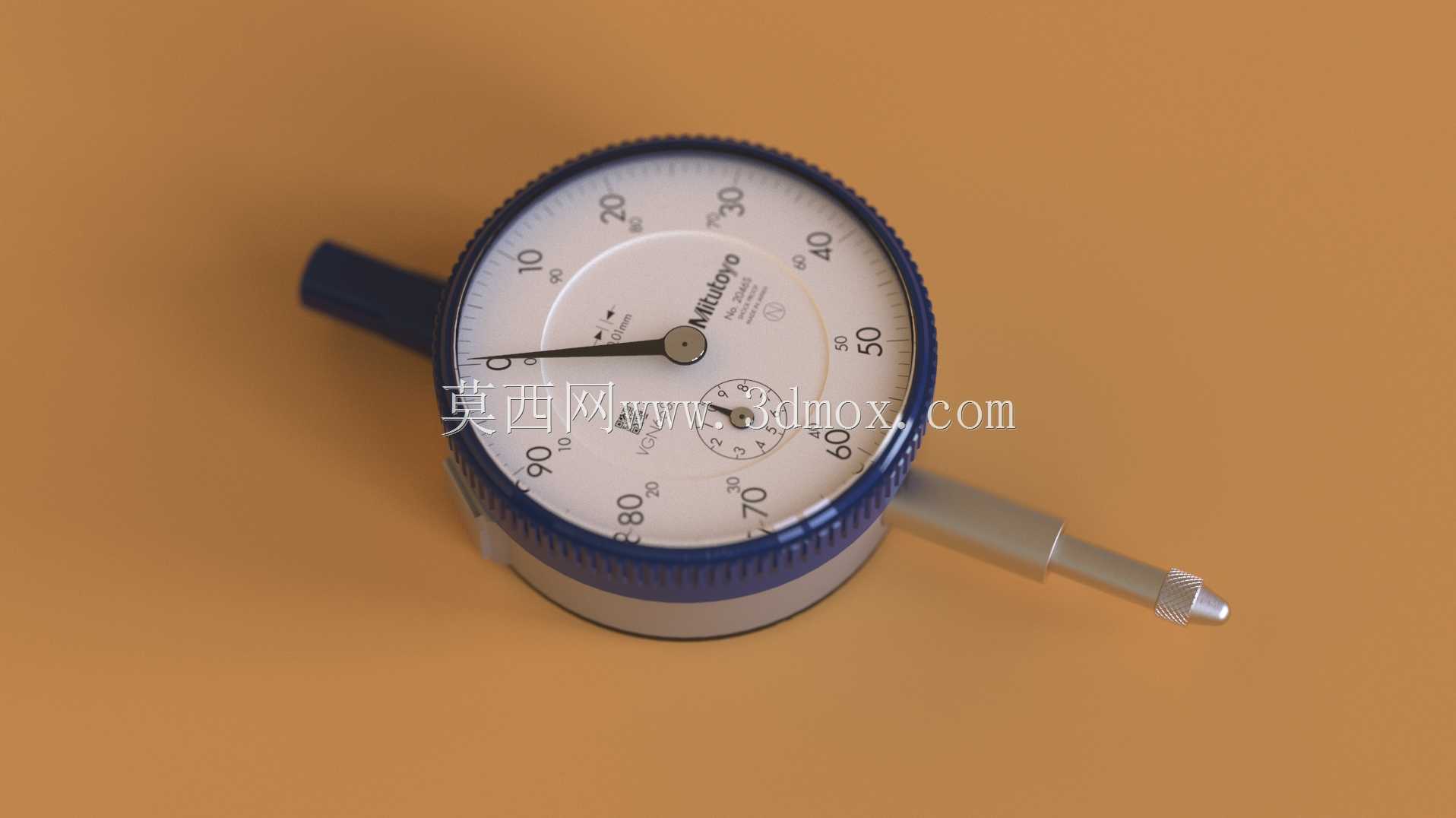

　　从结构设计逻辑来看，整套表体采用经典的对称回转布局：外圈是带防滑滚花的金属表圈，既可以在调校零位时旋转表盘对齐指针，也能在车间油污环境下靠滚花纹理避免徒手拧动打滑；表盘采用白底黑字的高对比度印刷，刻度沿圆周均匀排布，长指针随测杆的直线位移做回转运动，小表盘同步记录测杆的大行程进给量，读数时先看小表盘走过的整毫米格数，再叠加长指针指向的小数刻度，哪怕是站在设备旁的操作工也能快速判读，不会因为反光或者视线偏移读错数值。测杆部分采用硬化不锈钢材质，端部配置可替换的合金测头，测头端面做圆弧过渡，长期抵靠铸铁、钢件甚至铝合金表面都不容易磨损起槽，表身侧面伸出的限位耳柄用来配合表架锁紧螺钉，安装时只要保证表体轴线和被测位移方向平行，就能把阿贝误差控制在最小范围内。

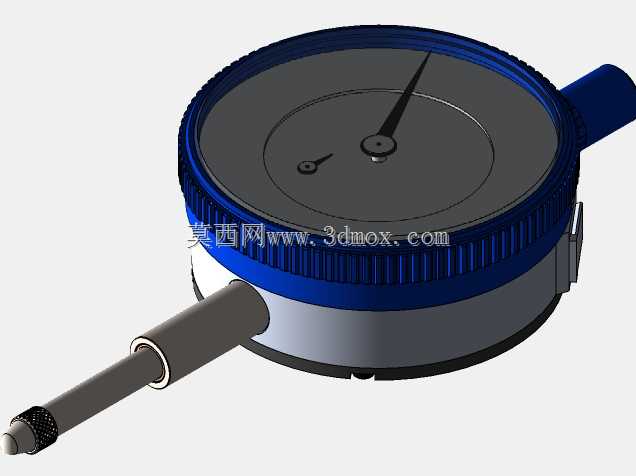

　　做三维结构建模的时候，需要重点把控几个装配边界：表壳主体的外径、表圈厚度要和实物夹持尺寸匹配，测杆的伸出行程要预留足够的压缩余量，避免在模拟工装装配时出现测头已经压死但表身还没到位的干涉问题；表盘后方的齿轮齿条传动组要还原减速比关系，保证测杆每进给1mm，长指针正好回转一圈，小表盘同步走一格，这样在做机构运动演示的时候，指针动作和实际量具的传动逻辑完全一致。侧边的夹持柄同轴度、测杆和表壳端面的垂直度都是建模时不能忽略的形位要素，现实里如果这两个基准偏斜，打表出来的数值会出现线性误差，这也是很多新手做检具设计时容易踩的坑。

　　这类指示表的使用场景几乎覆盖了普通金工车间到精密计量室：在车床装夹长轴时，把表吸在中拖板上盘动主轴，就能读出工件外圆的跳动值；在调试自动化生产线的定位挡块时，用表抵靠滑块往复运动的轨迹，可以直接验证导轨平行度；模具钳工合模时，也会靠它检测分型面的贴合间隙。整个表体没有复杂电子元件，纯机械齿轮传动的结构抗油污、抗切削液飞溅能力强，日常维护只需要定期给测杆加注轻质润滑油，避免粉尘进入齿条间隙造成指针卡滞，就能长期保持测量精度。建模时把表镜的透明亚克力材质、后盖的密封卡槽、表圈的滚花细节都还原出来，不管是用来做车间布局的工位器具展示，还是作为检具设计标准件入库，都能直接匹配工装设计的调用需求，不需要二次调整外形尺寸就能完成虚拟装配校验。
