HTD3M减速同步带轮传动组件

　　这套带轮传动结构主要服务于小型数控雕刻设备的Z轴进给驱动场景，在桌面级CNC路由器、轻型铣削设备以及需要紧凑减速布局的自动化进给单元中十分常见。整套传动副采用HTD 3M圆弧齿同步带作为动力传递介质，相比传统梯形齿同步带，圆弧齿形啮合时齿根应力分布更均匀，高速进给下不易出现爬齿、跳齿问题，传动效率可维持在97%以上，同时带体本身具备的微量弹性可以吸收主轴启停瞬间的冲击振动，避免刚性齿轮传动将振动直接传递到丝杠端，影响加工表面光洁度。

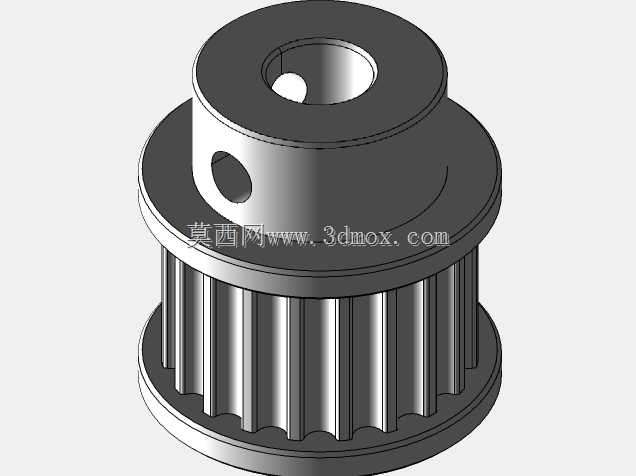

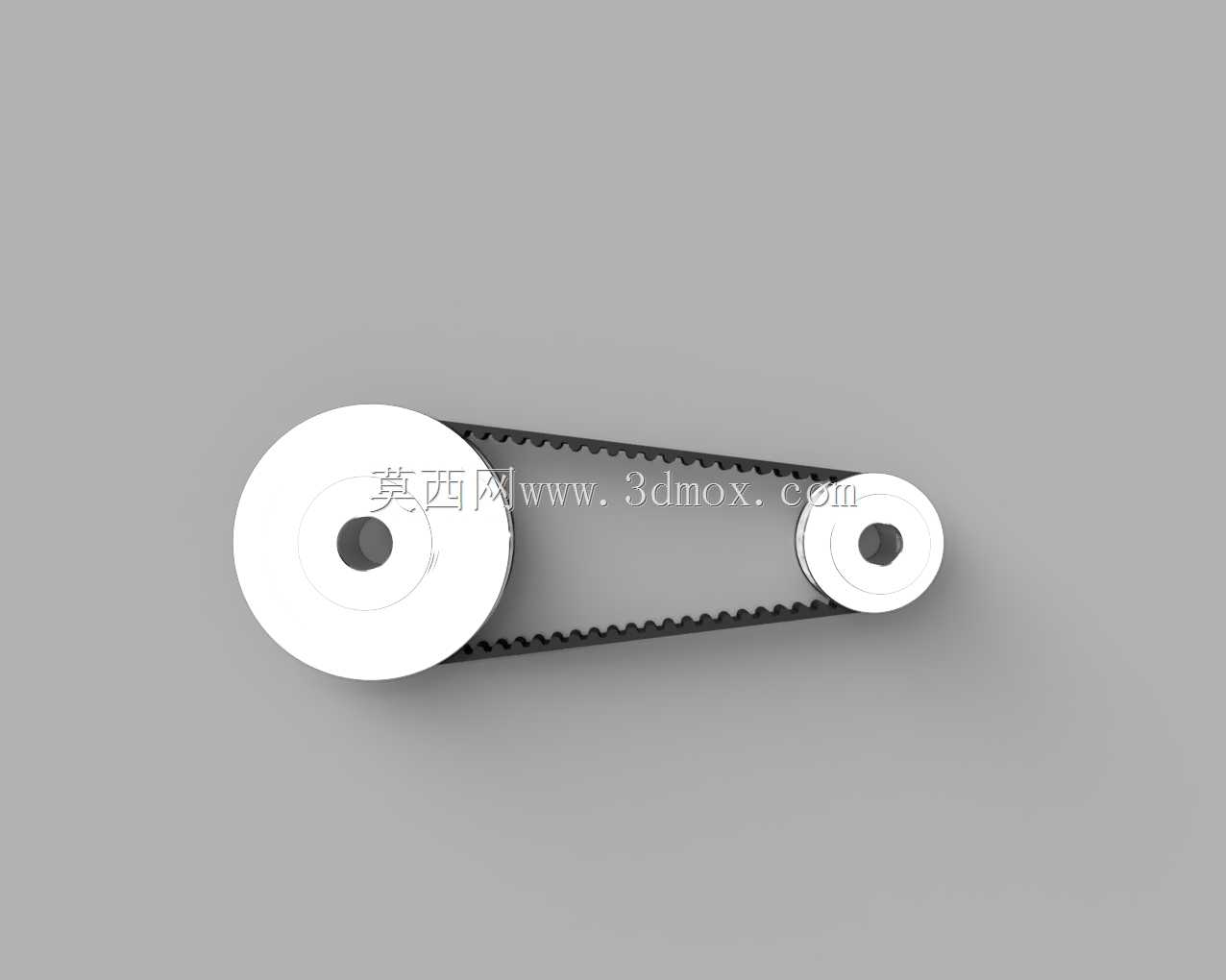

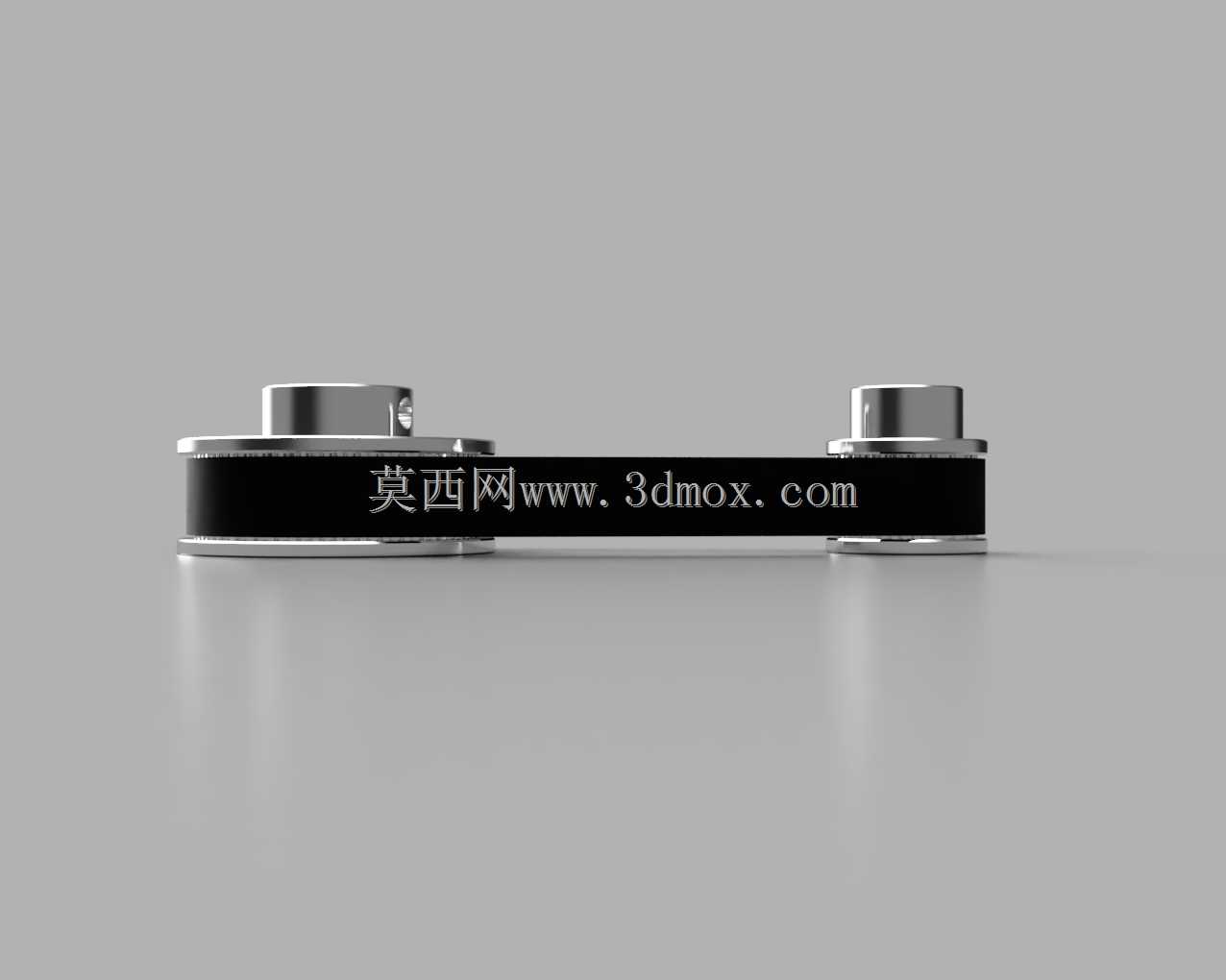

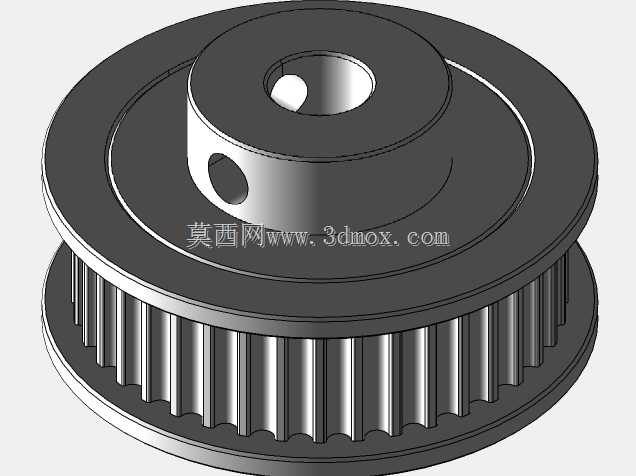

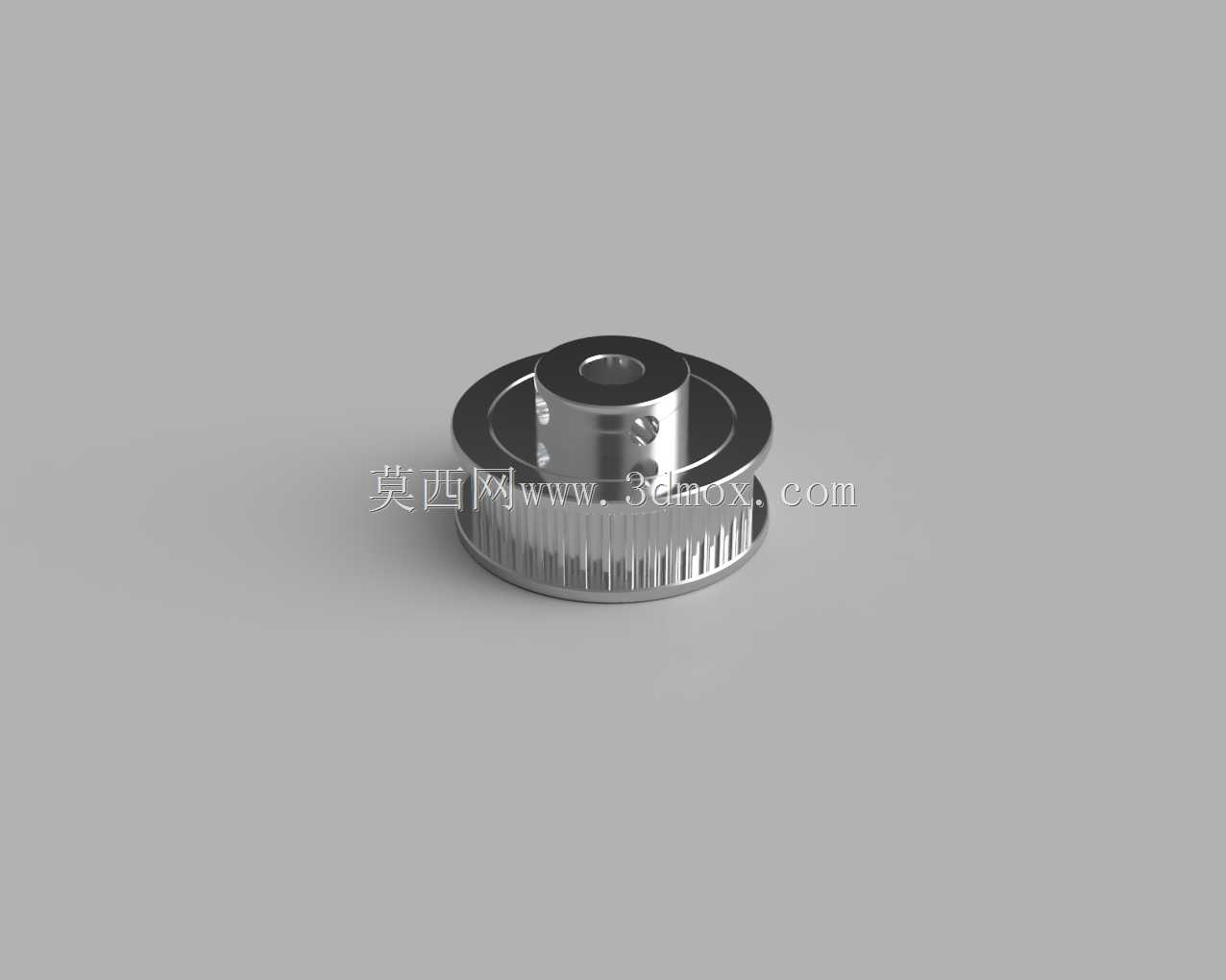

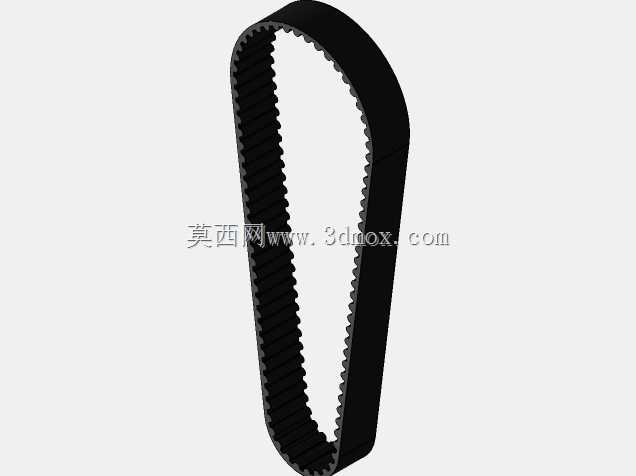

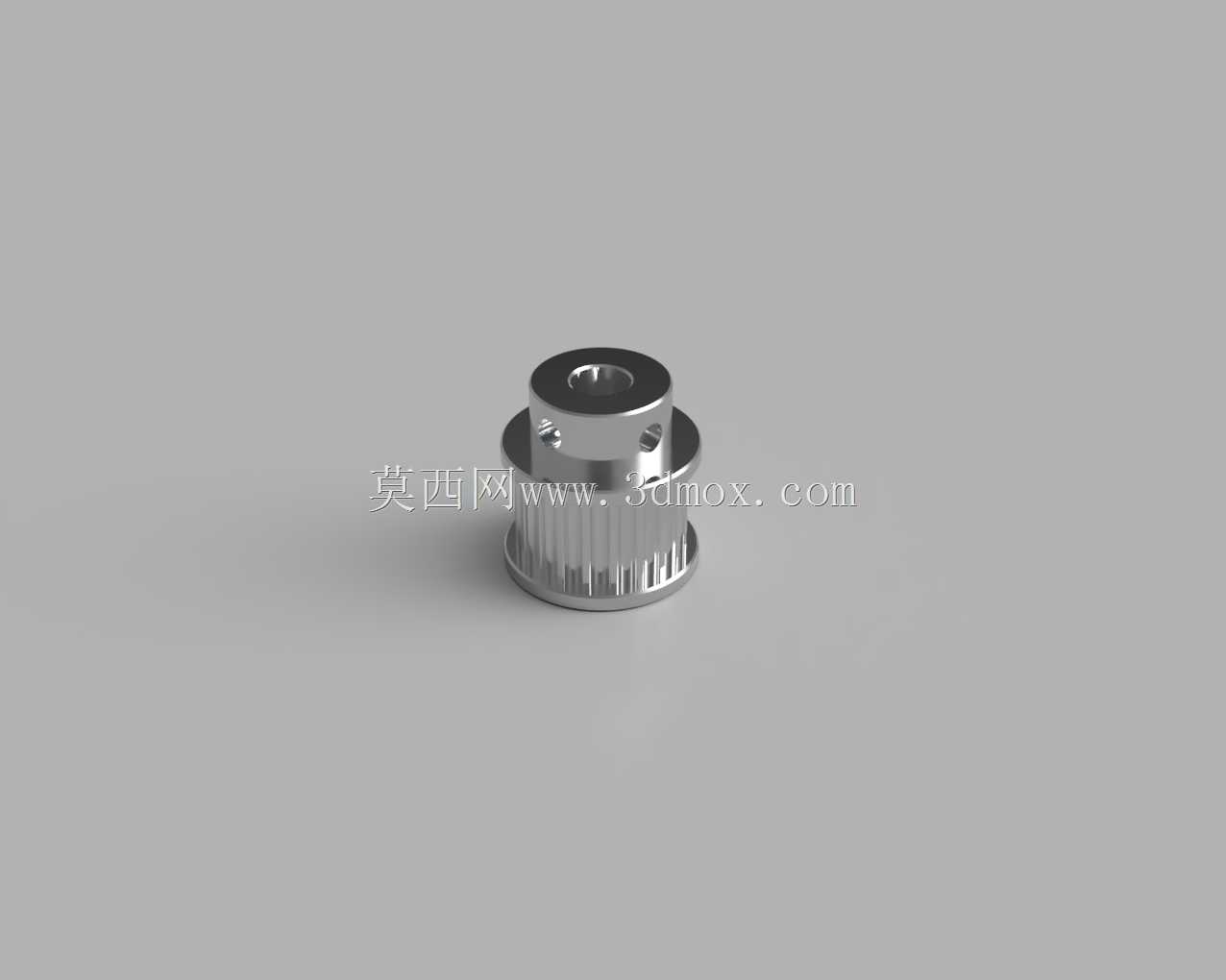

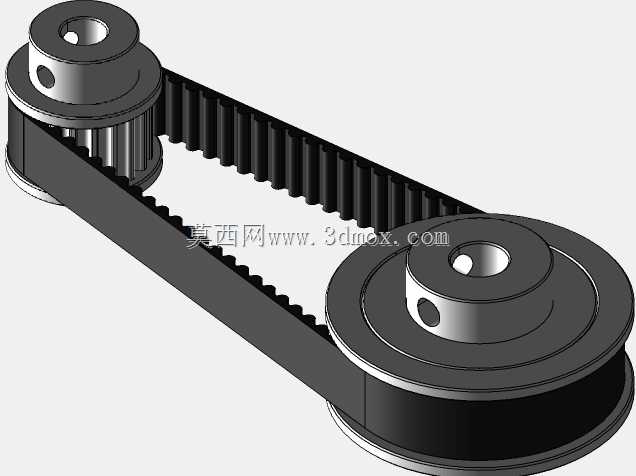

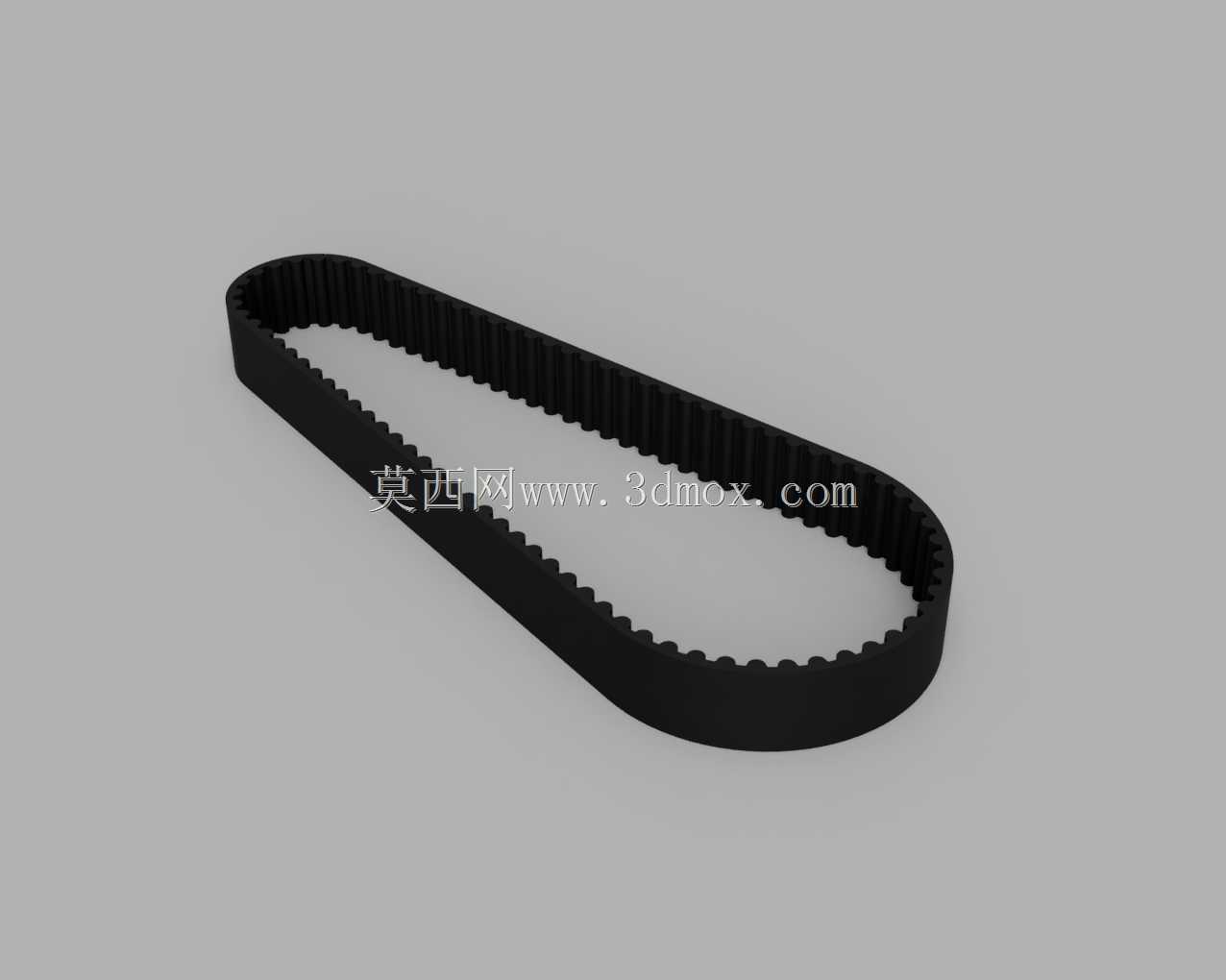

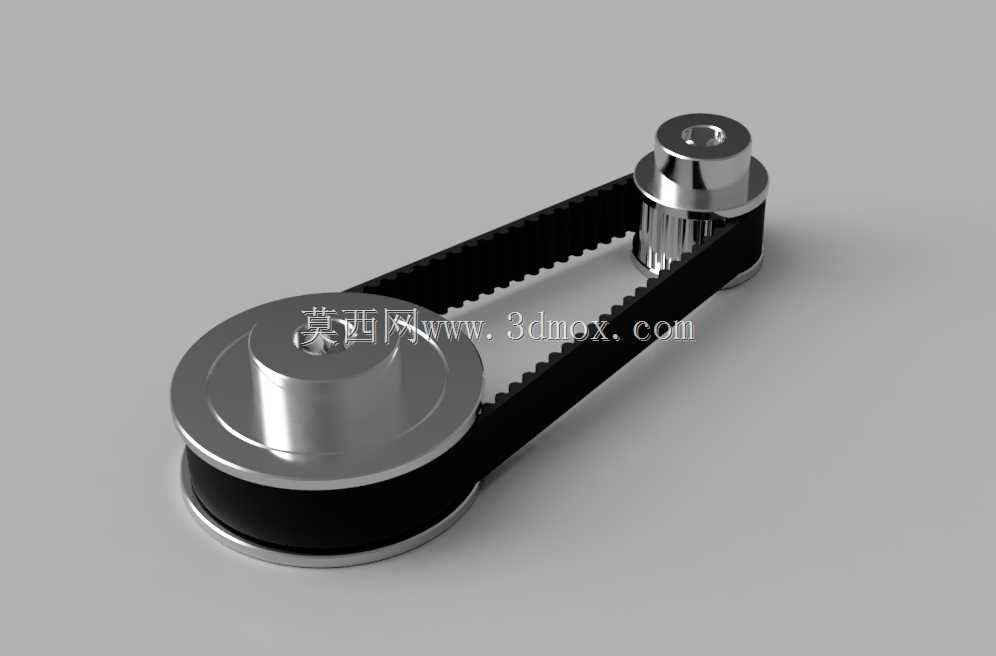

　　组件包含两只不同齿数的同步带轮：大轮为40齿结构，内孔适配8mm直径的输入或输出轴，小轮为20齿结构，内孔适配6.35mm轴径，二者齿数比恰好为2:1，可实现输入端到输出端的2倍减速，在降低输出转速的同时将输出扭矩放大至接近输入扭矩的两倍，匹配步进电机高速低扭的输出特性，让Z轴带动主轴升降时获得足够的锁止与抬刀力矩。配套闭环同步带的节线长度为240mm，安装时两轮中心距需控制在76mm的设计边界值，张紧过程中无需额外加装复杂张紧轮，依靠两轮安装座的腰型孔微调中心距即可获得合适的带体预紧力：预紧力过大会加剧带轮齿面磨损与轴端径向载荷，抬升电机空载阻力；预紧力过小则换向瞬间容易出现回程间隙，导致Z轴下刀深度出现偏差。

　　建模过程中先依据实测零件轮廓搭建基础齿形，再对照供应商提供的齿形规范对齿顶圆弧、齿根过渡圆角做细微修正，保证带齿与轮齿啮合侧隙处于合理区间，既避免卡滞又能把传动背隙控制在极小范围。带轮两侧的挡边凸缘高度高出带体顶面，运行时可防止同步带跑偏脱轮，轮毂端的台阶定位面可直接贴合安装板端面，轴向定位无需额外加装轴套，装配时仅需从轴端穿入紧定螺钉锁紧即可完成固定。整套结构占用安装空间极小，没有润滑油污泄漏的风险，日常维护仅需定期检查带体张紧状态与齿面磨损情况，在小型进给机构、3D打印设备传动改造、轻型物料输送辊驱动场景中都可直接参考该布局完成选型适配，轴孔尺寸、中心距与带长参数可根据实际安装空间做等比例调整，齿形保持3M节距规格即可保证互换性。
