120mm台式电脑散热轴流风扇结构

　　120mm方形轴流风扇是桌面计算机、工控机箱、机柜风道和小型电子设备风冷系统中最常见的散热部件之一。它的核心任务并不是作为独立动力装置输出较大风压，而是在有限安装空间内建立稳定、连续的空气流动，把CPU散热器、电源模块、硬盘阵列或机箱内部积聚的热量带到外部环境。对于结构设计人员来说，这类风扇看似外形简单，实际涉及外框、扇叶、轮毂、安装孔、边角避让、风道边界和旋转干涉等多个细节，任何一个尺寸处理不当，都会影响装配、噪声表现或气流组织。

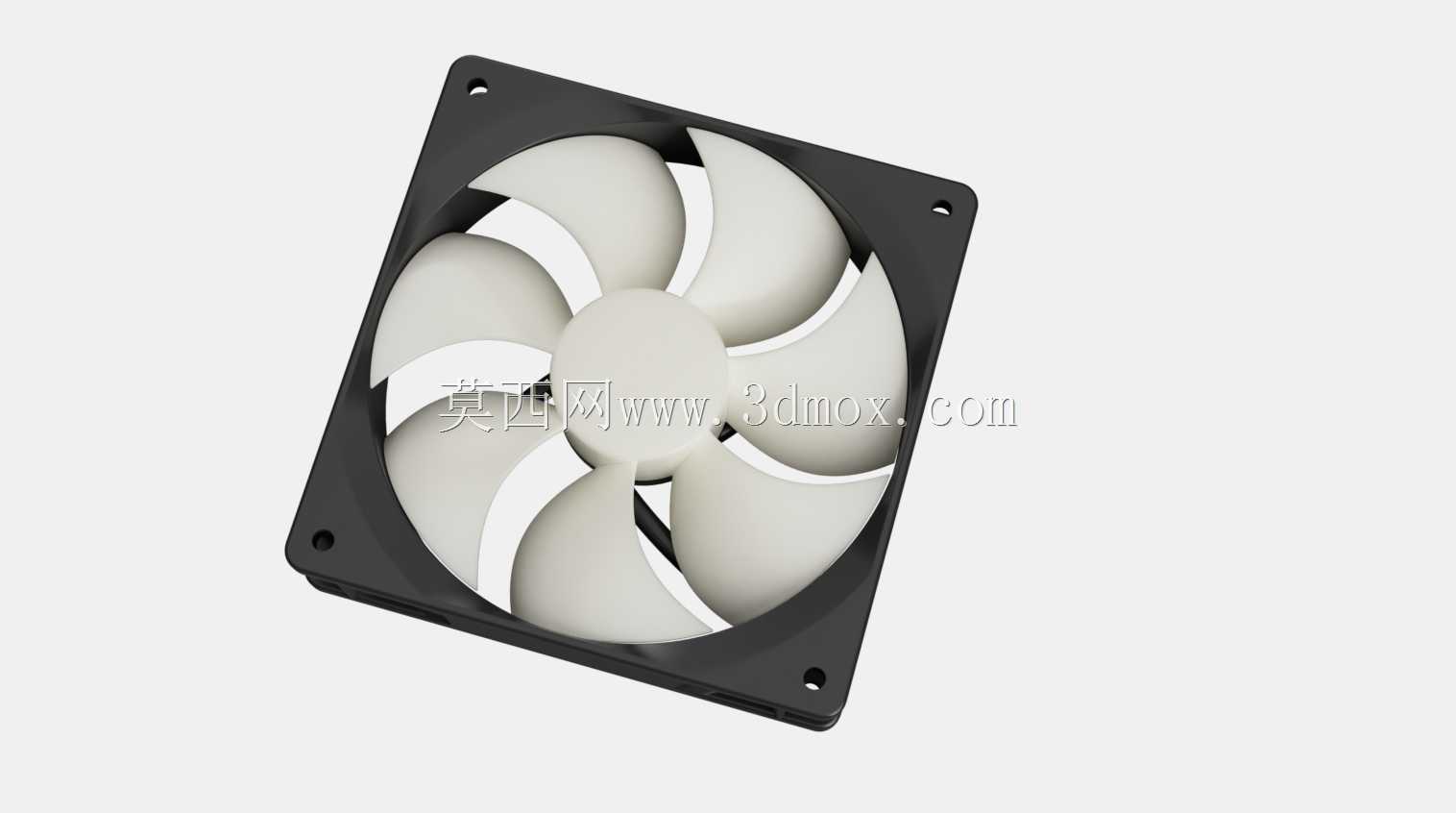

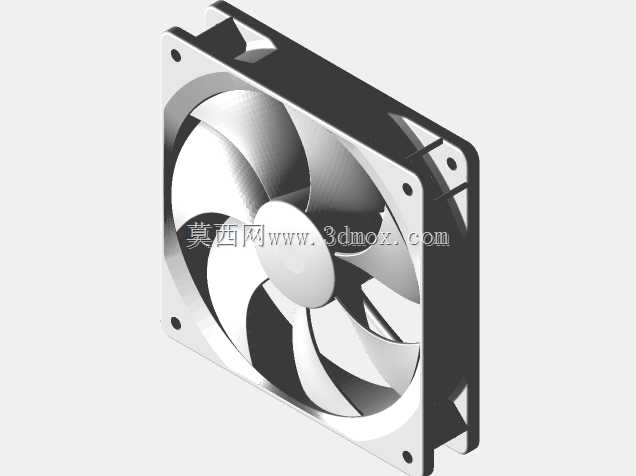

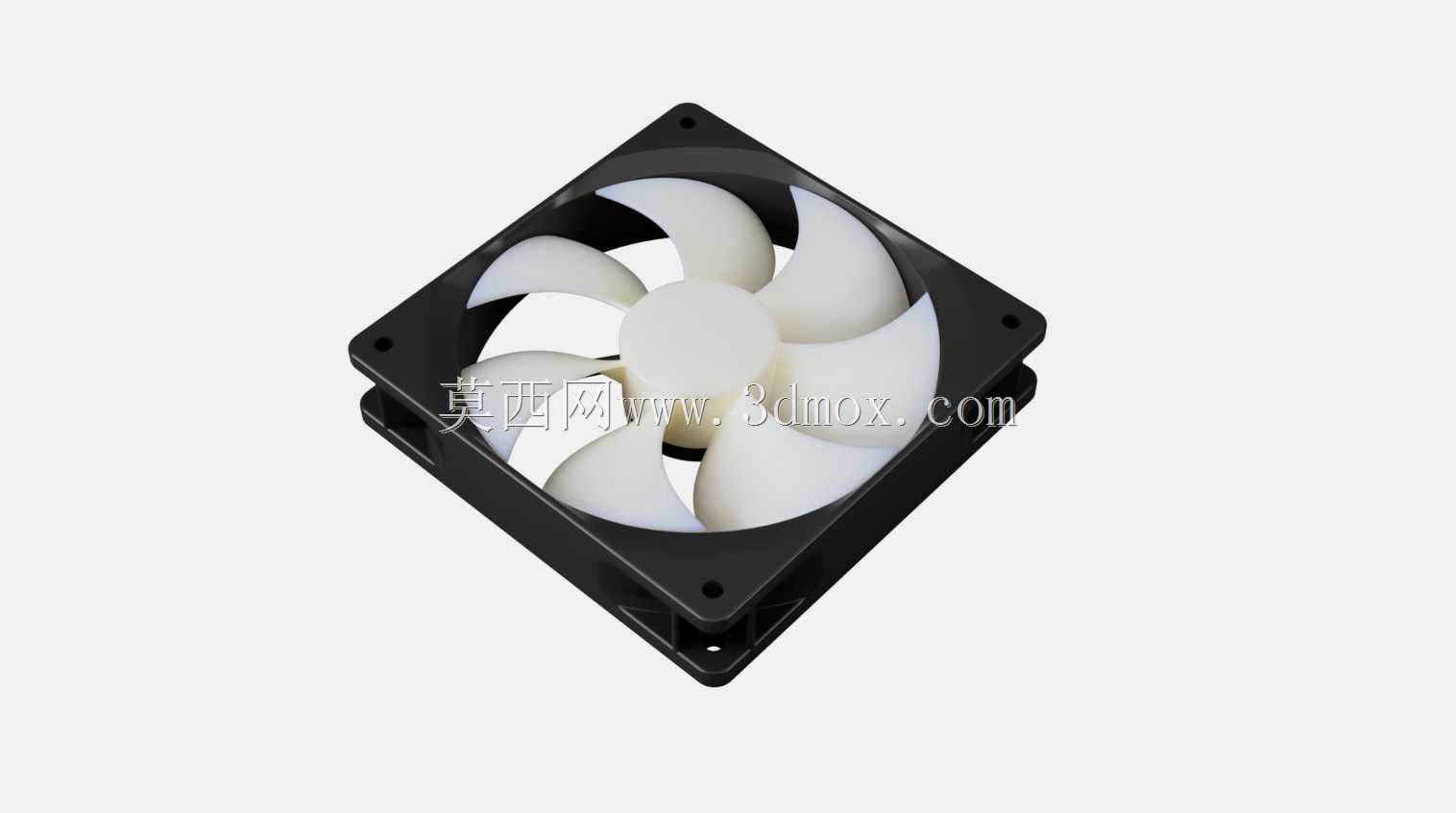

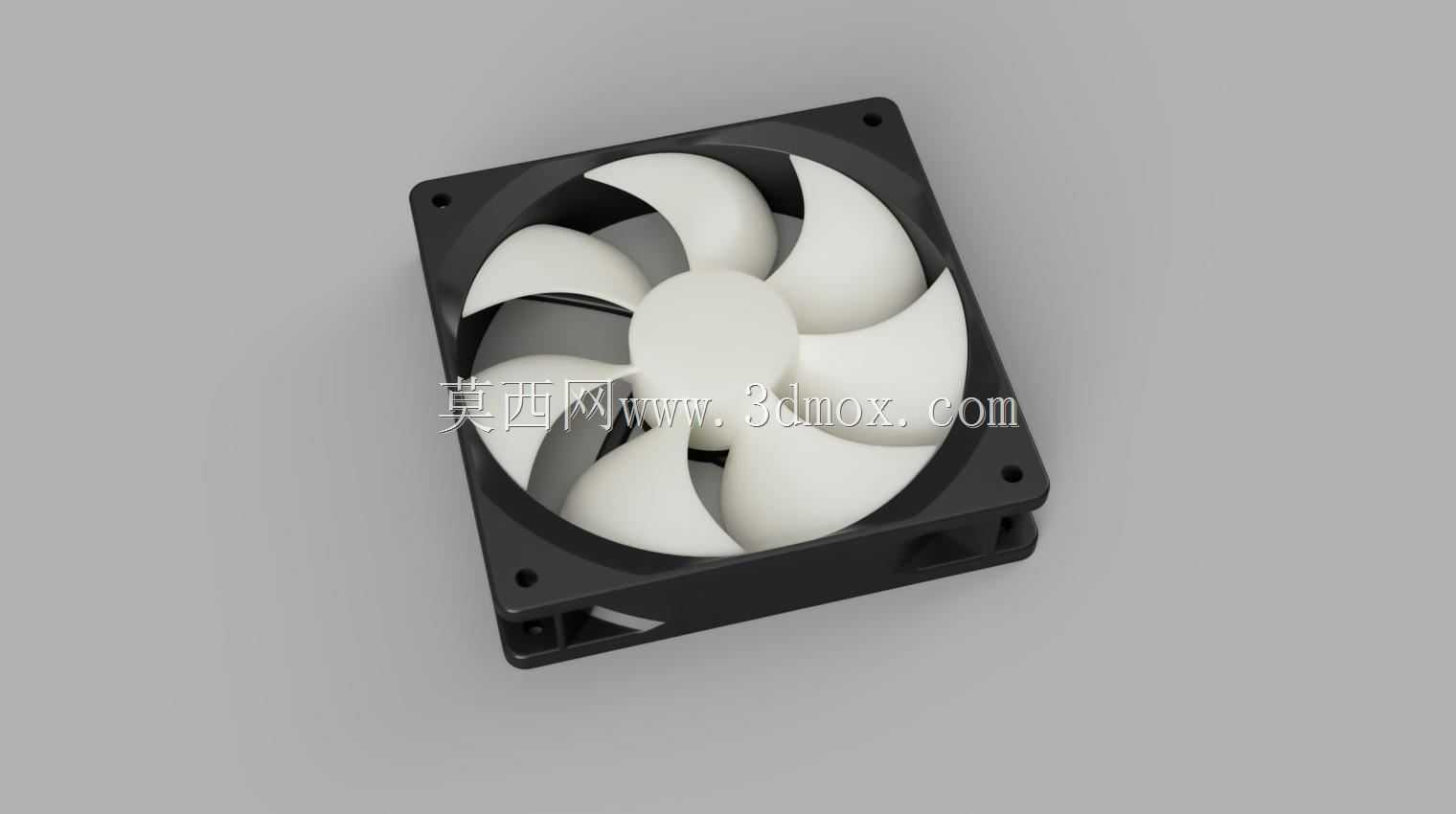

　　从外形边界看，该结构采用标准120mm方形外框思路，整体厚度按照常规台式机箱风扇的安装空间进行表达，四角预留螺钉安装位，便于与机箱钣金、塑料面板、散热鳍片或防尘网进行固定。外框四角做了圆角和局部加厚处理，既能避免尖锐边角在装配时干涉，也能提高螺钉柱周围的刚性。扇框内侧形成近似圆形的风洞区域，叶片旋转时被限制在该边界内，外缘与框体之间保留均匀间隙；这个间隙不能过大，否则会产生明显回流和效率损失，也不能过小，否则在实物制造公差、热变形或高速旋转时容易出现擦碰。

　　扇叶部分采用大弧度曲面造型，叶片从中心轮毂向外缘平滑展开，前缘和后缘具有不同的弯曲趋势。这样的造型有利于空气沿轴向进入后，被叶片持续推动并形成旋流。轮毂位于风扇中心，承担叶片根部汇合与外形过渡作用，其直径需要与叶片数量、叶根强度和电机容纳空间相匹配。若轮毂过小，叶根区域拥挤，曲面难以平顺过渡；若轮毂过大，则会遮挡中心进风面积，降低有效通风量。该模型在轮毂与叶片之间保留了连续曲面，使整体外观完整，也便于后续在工程设计中拆分电机、轴承和支架等内部结构。

　　设计思路上，该结构更偏向外观与风道形态验证，重点表达风扇装配后的外部几何关系，而不是对电子元件和电机内部零件进行逐项掏空。对于三维建模从业者而言，这种处理方式适合用于机箱布局、散热方案演示、产品渲染和装配干涉检查。在实际设备选型时，120mm风扇通常布置在机箱前面板、后面板、顶部或水冷排位置，前面板偏向进风，后部和顶部偏向排风，多个风扇组合时还要考虑风向一致性，避免风道短路。安装边界方面，除了方形外框的120mm轮廓，还要关注螺钉孔中心距、螺丝头沉位、接线出线方向、扇叶旋转包络以及与散热器鳍片之间的距离。若风扇紧贴密集鳍片，应保证框体平面与鳍片表面平行，减少局部紊流噪声；若用于机柜，则还要核对滤网、格栅和维护空间。

　　在建模过程中，可先建立方形外框与圆形风洞的基础实体，再通过草图确定轮毂、叶片数和安装孔位置。叶片曲面宜采用截面放样或边界曲面方式构建，通过调整安装角、弦长和弯掠关系获得连续形态。完成叶片后进行圆周阵列，并与外框、轮毂统一检查最小间隙。四角安装柱需要体现孔位和壁厚，边框背面可根据实际产品增加加强筋、走线槽或标签平面。对于需要进一步工程化的模型，还可以在此基础上补充电机腔、轴承座、卡扣、防震橡胶垫和线束接口，使外观模型逐步转化为可用于加工验证的详细结构。

　　这类风扇在PC主机、服务器机箱、通信柜、工控设备、3D打印机控制箱和小型电源散热场景中都有广泛用途。它的价值不只在于叶片造型本身，更在于通过标准化外框和可预测的安装边界，让结构工程师能够在紧凑设备内部快速布置风冷路径。建模时把握外框尺寸、孔位约束、叶尖间隙、轮毂比例和旋转空间，就能为后续的装配校核、散热布局和产品外观设计提供可靠的三维基础。
