Milwaukee M18的电池连接器（更新日期：2023年3月25日）

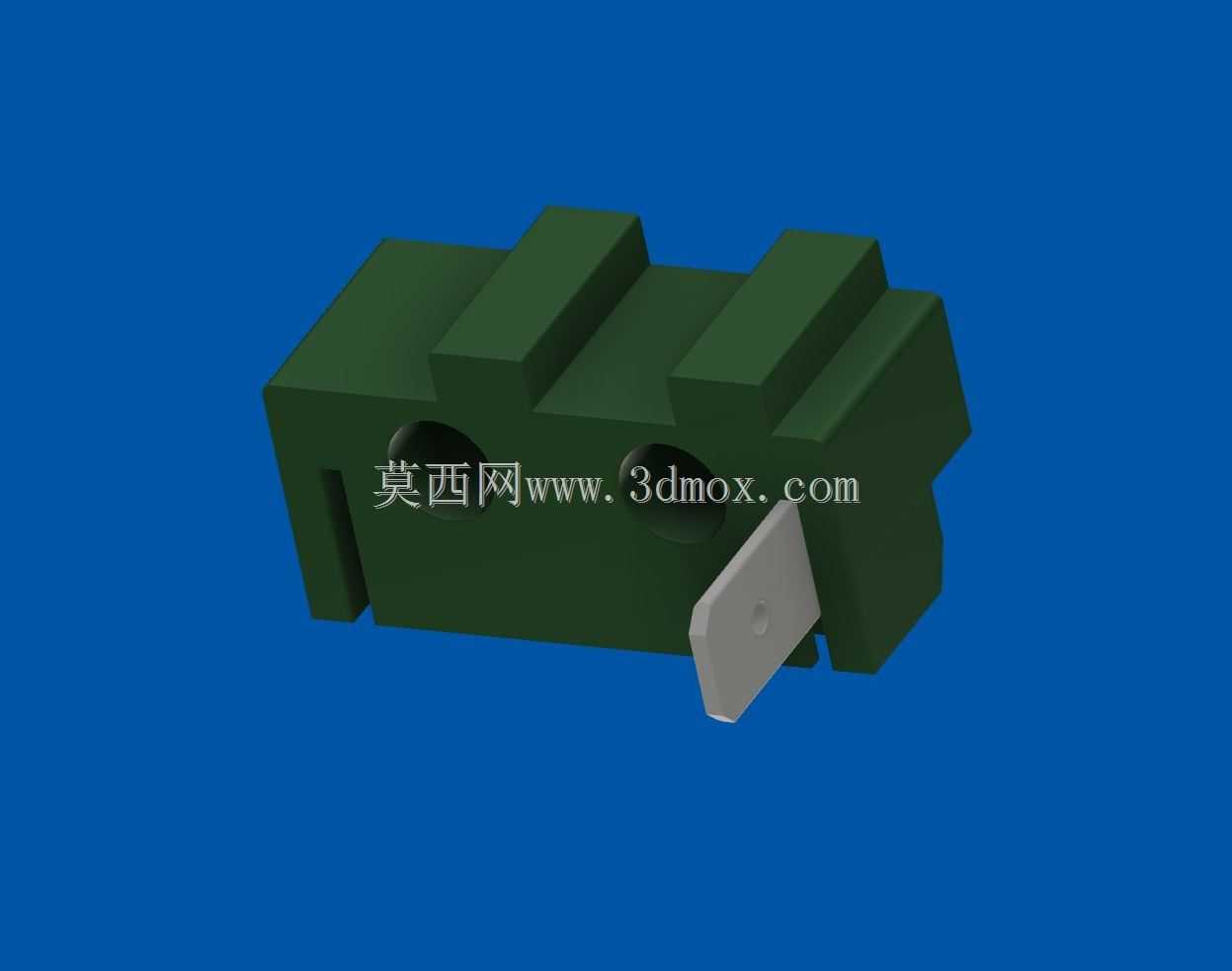

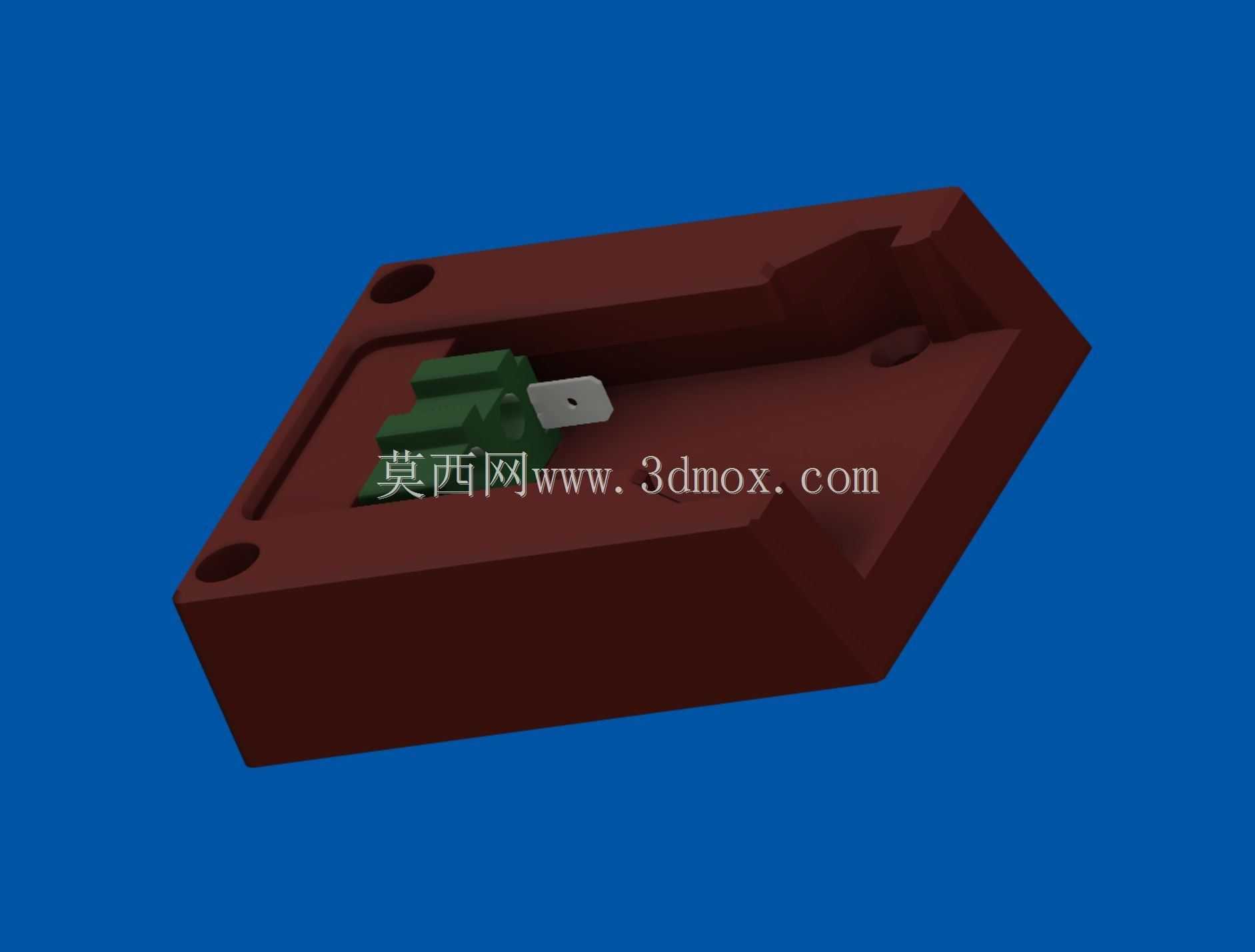

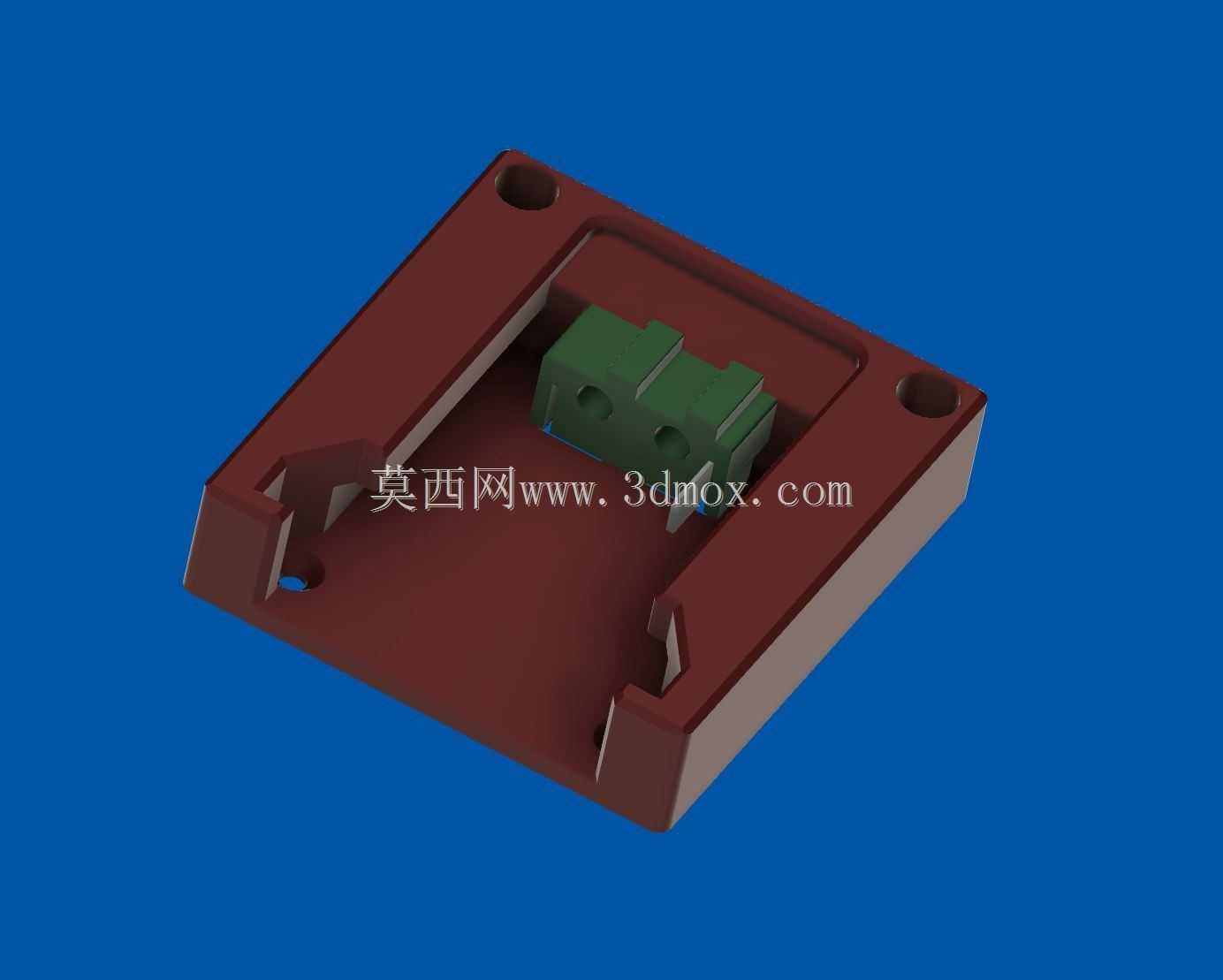

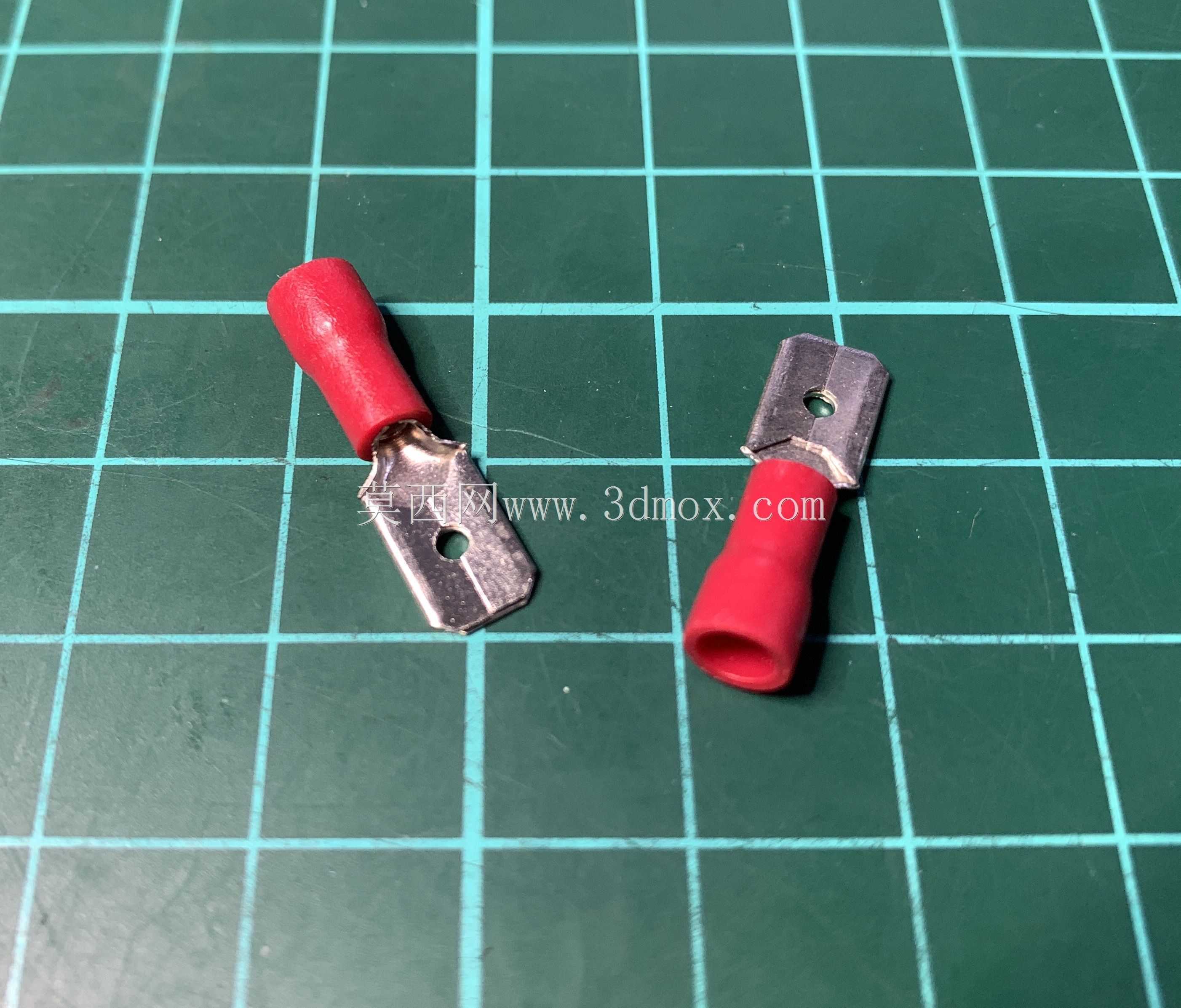

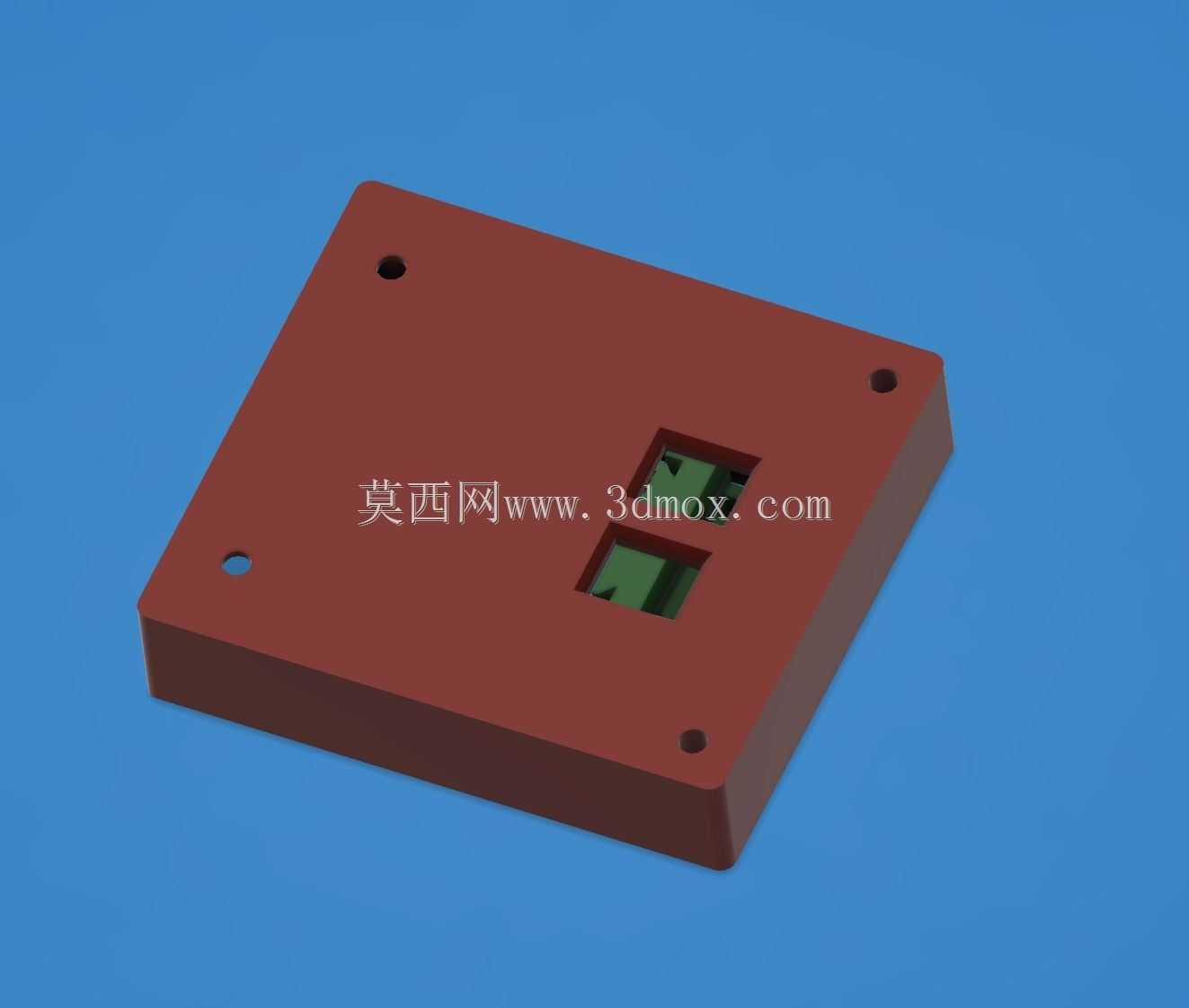

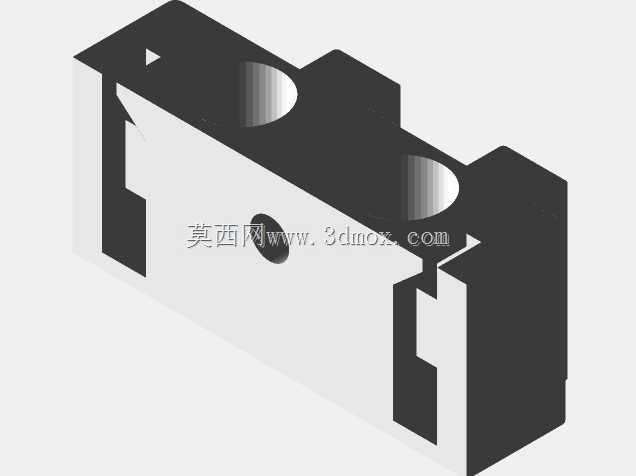

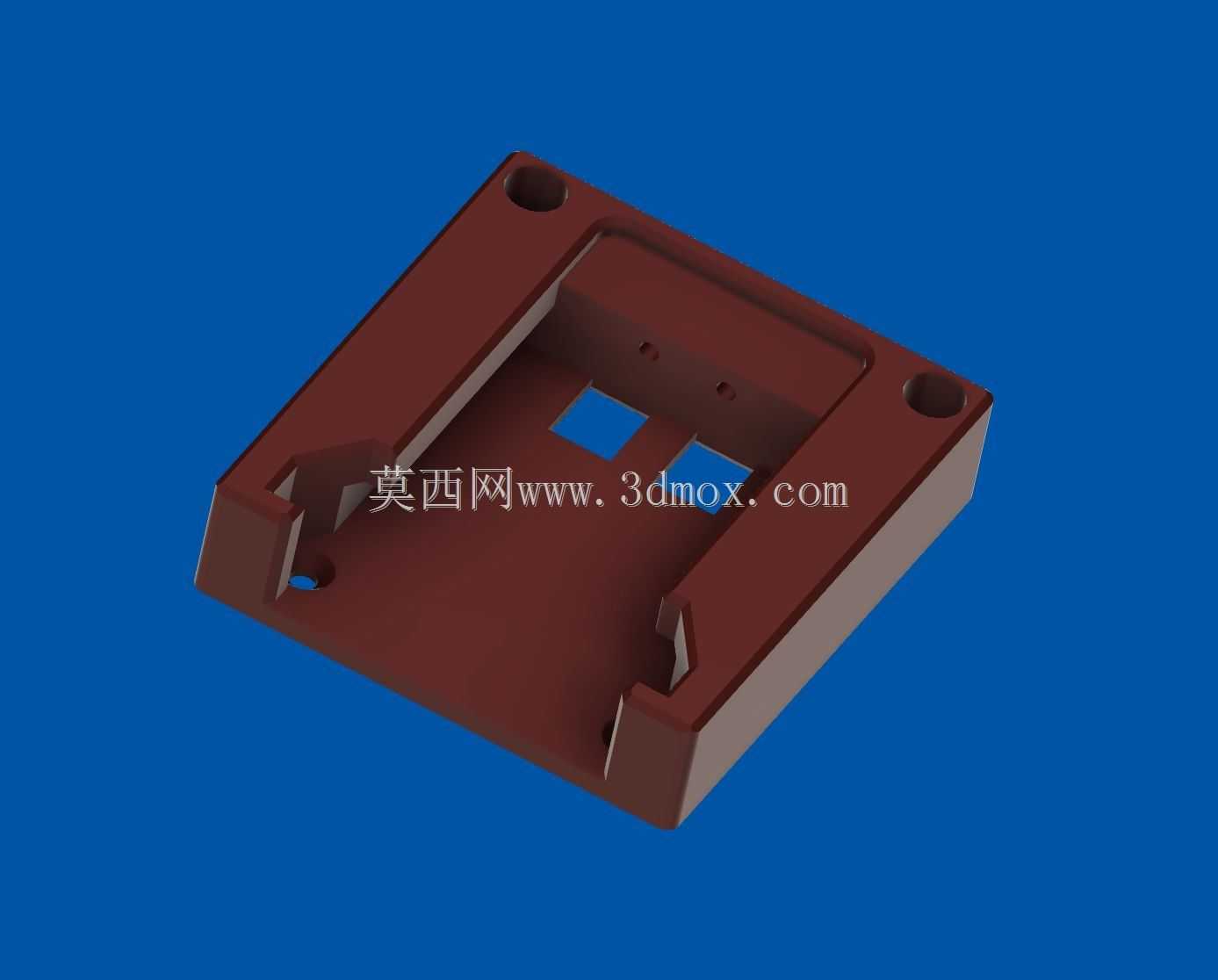

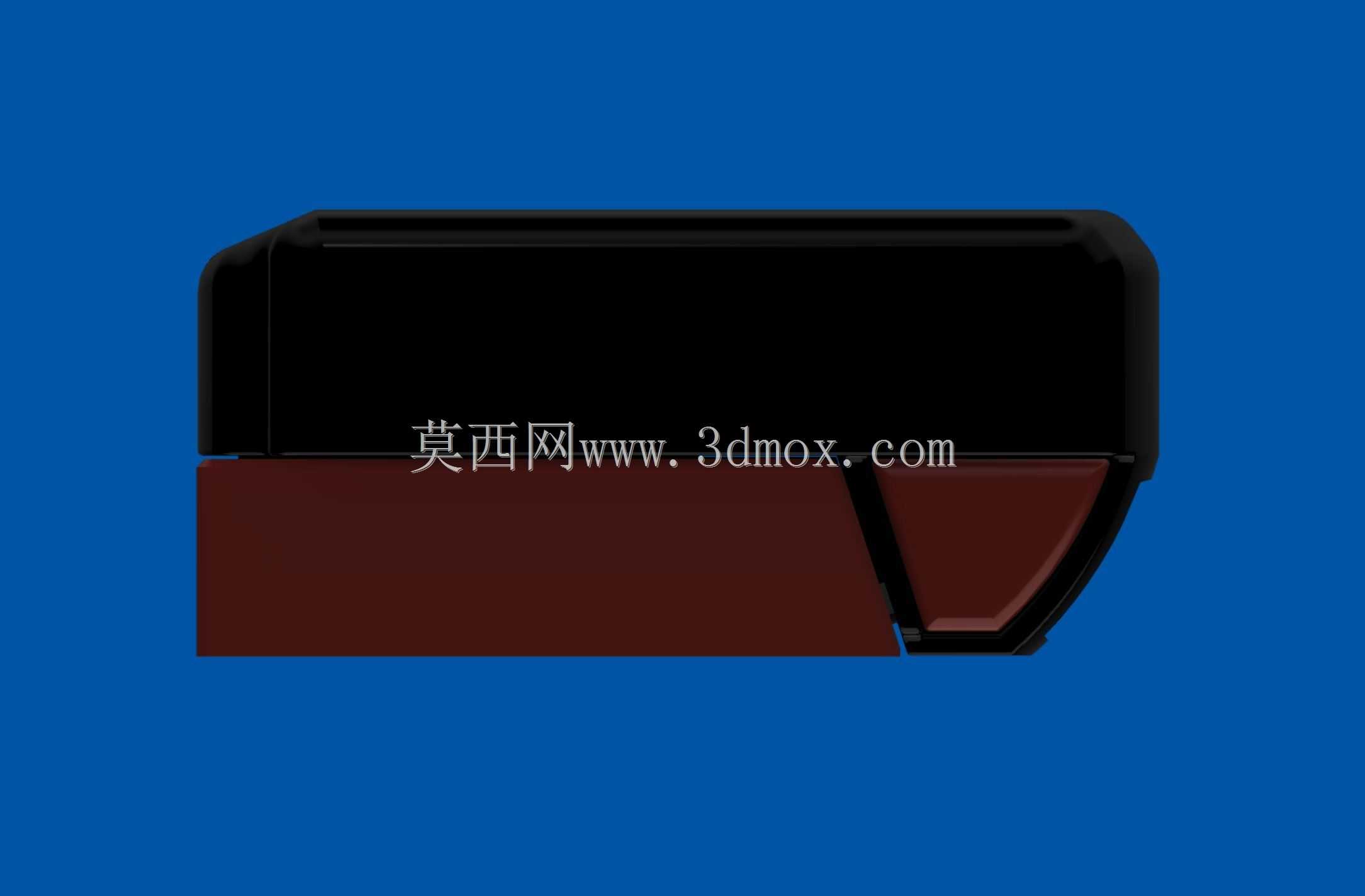

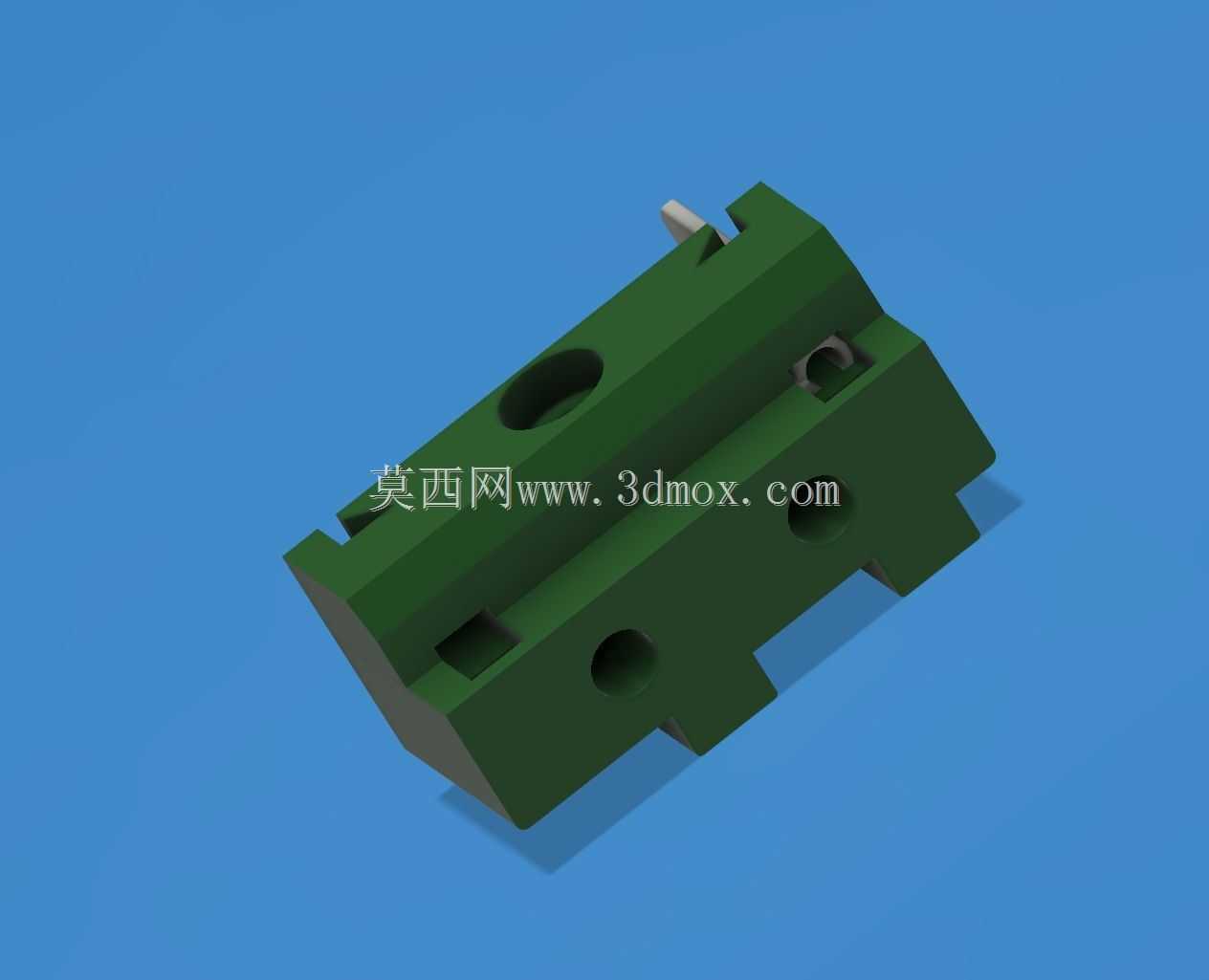

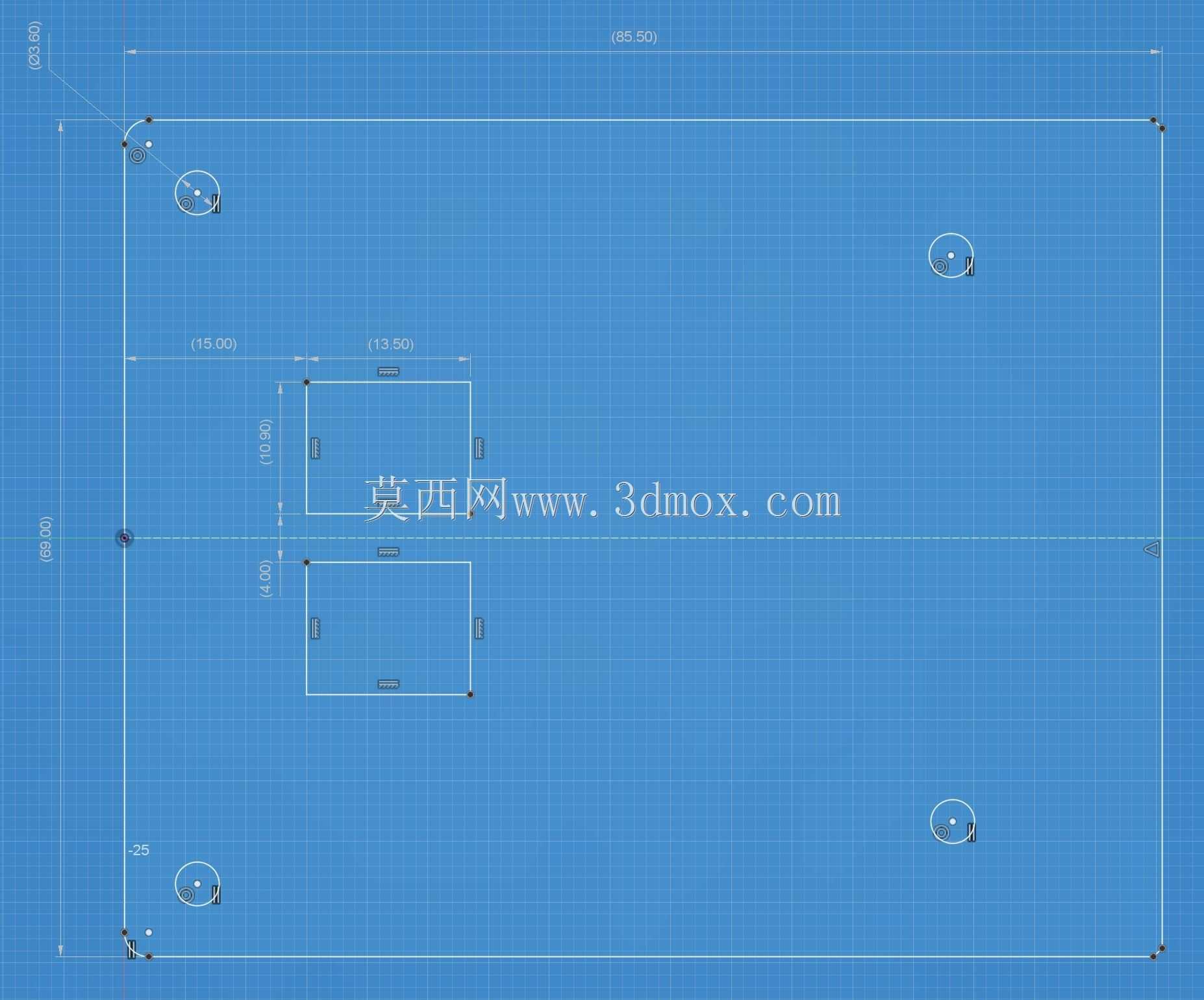

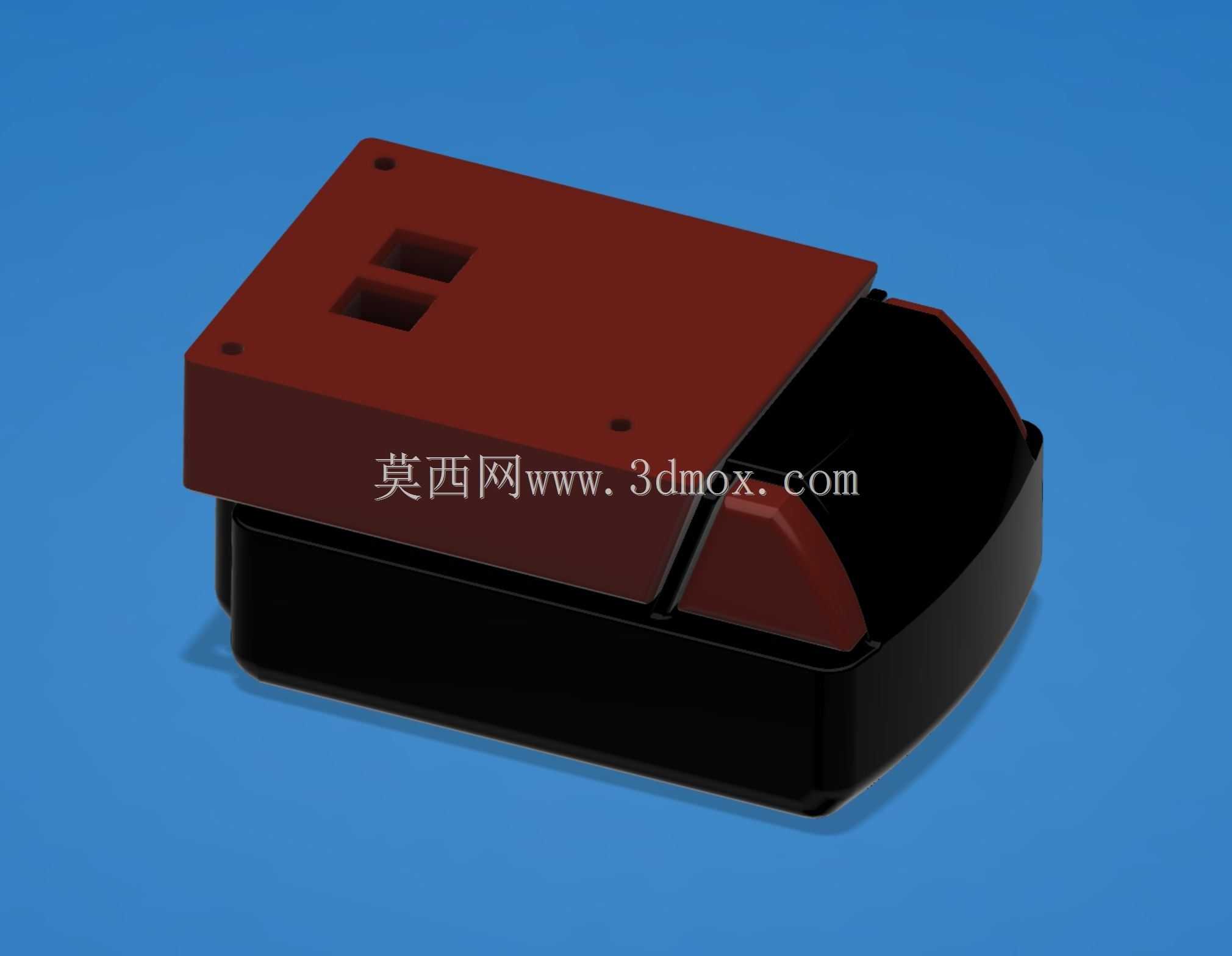

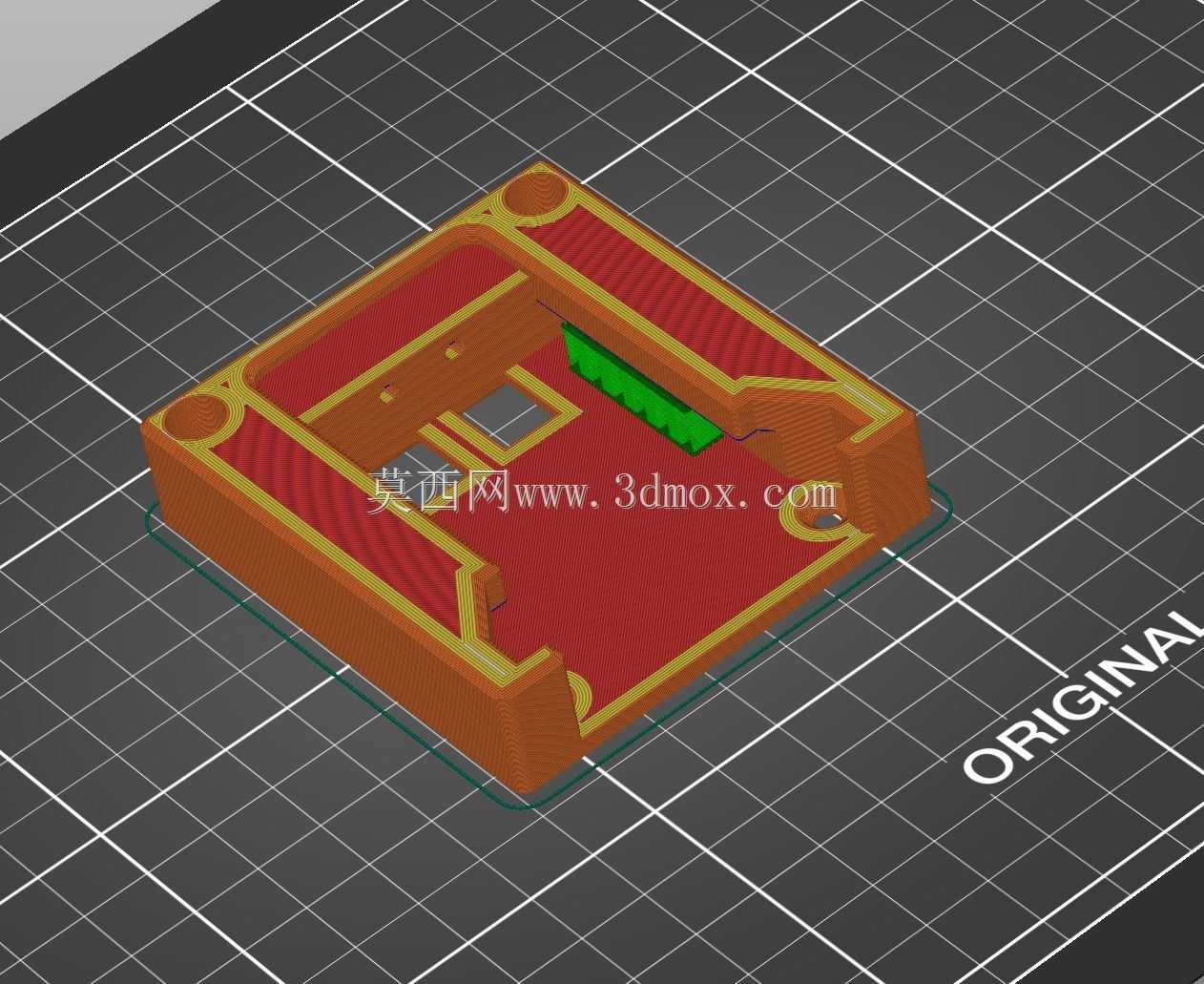

如果你曾经想使用密尔沃基M18 18V电池，你会想要一种坚固干净的方式来连接电池端子。这种3D打印提供了一个塑料板组件，它可以滑到电池上，就像密尔沃基的电动工具一样咬合。蓄电池接头总成由两个部件组成。主要部件夹在密尔沃基电池上。第二部分执行与电池的电连接。电气端子连接使用汽车3mm红色刀片连接器进行复制。这些连接在没有红色绝缘体的情况下使用（加热以软化绝缘体，便于拆卸）。用压接或焊接到电线上的裸露连接，然后夹在牢固固定汽车连接器的两个部件之间。夹在连接器之间的两个印刷部件由M3（3mm）x 8mm螺钉固定在一起。黑色电气部件用两个平行的M3（3mm）x 15～17mm螺钉连接到红色电池安装部件上。有关装配详细信息，请参阅随附的照片。我已经包括了一个孔安装覆盖层，以帮助制造商将电池板与他们的设计相匹配。请参阅“安装孔叠加.jpg”。我的电池板打印是用PLA+1.75mm eSUN红色细丝制成的，层高0.2mm，在PRUSA I3 MK3S打印机上填充30%。如照片所示，建议使用打印支持。电气端子部件由PETG 1.75mm细丝制成，层高0.2mm，在PRUSA I3 MK3S打印机上填充30%。我希望你也能发现这个设计很有用。记得给我留下一些反馈，甚至是一个提示，让我保持对更多这些画的热情。更新：2023年1月26日-文件“接触板-底部.stl”已更新，可接受头部较大的螺钉，最大5.5mm。25/03/2023-添加了一个基板较厚的版本，现在与电池顶部对齐。-适配器板的倾斜端与电池对齐（外观，见图）。08/11/2023-更新了“电池板-厚.stl”，以确保安装孔始终穿过零件
