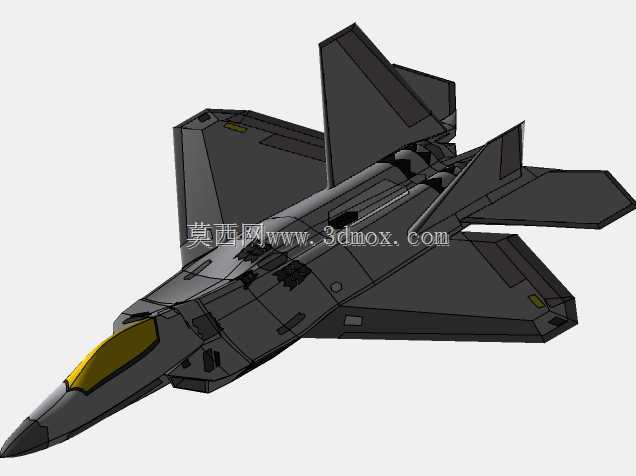

F22隐身战斗机整机结构数模

　　该数模围绕第五代制空战斗机的整机几何特征搭建，覆盖机身、双垂尾、菱形机翼、一体化座舱盖、内置弹舱轮廓与起落舱边界等核心结构，可直接用于航空器结构方案评审、气动外形教学演示、防务装备展陈交互以及航空类课程的三维结构拆解训练。整机采用翼身融合升力体布局，机头截面沿航向持续收窄形成尖棱菱形截面，座舱风挡与机头棱线连贯对齐，既保证飞行员前向视野，也让正面入射雷达波沿非威胁方向偏转；两侧进气道布置在翼根下方，进气口唇口做斜切隐身修形，机身侧面从进气道向后平滑过渡至尾喷口区域，避免直角相交形成强角反射。机翼为大后掠切尖菱形翼，翼面与机身无明显台阶，翼下预留外挂接口轮廓但默认展示隐身无外挂构型；双垂尾外倾布置，垂尾前缘后掠角度与主翼前缘平行，

　　尾翼舵面分区明确，平尾与主翼后缘形成前后错落的锯齿形边缘，所有主要边缘的角度控制在少数几个平行方位内，这也是隐身战机外形设计的核心逻辑。建模过程中先沿航向布置数十个控制截面，以机身轴线为基准约束截面的宽高比与扭转角，再通过放样生成连续蒙皮曲面，重点校核座舱盖与机身蒙皮的相切过渡、机翼根部与机身融合区的曲面曲率变化，避免出现局部褶皱或曲率突变。整机长度方向以机头最前端到尾喷口末端为边界，翼展方向以左右翼尖为最大宽度，垂尾顶端为整机高度最高点，起落架收起后完全收纳于机身与翼根舱内，舱门轮廓贴合蒙皮曲面；尾喷口采用二元收敛扩张外形，喷口上下边缘做平行修形，与后机身结构平滑衔接。结构分区上，机头段预留雷达舱安装空间，座舱段按照弹射座椅、

　　座舱盖的安装高度留出内部余量，中机身覆盖主弹舱与油箱布置区域，翼根段容纳主起落架舱与进气道通路，后机身围绕两台发动机的安装轴线布置承力框，各段之间的分离面与真实战机的机身对接框位置对应。数模同时还原了机身表面的口盖轮廓、天线贴片与航行灯位置，细节处保留舵面转动间隙与舱门分缝，可用于演示舵面偏转、起落架收放、弹舱开启等机构动作的运动空间校核，也能作为航空装备科普、虚拟仿真场景的基础载体，帮助结构设计人员理解隐身战斗机在气动、隐身、结构布置三者之间的权衡思路。
