土耳其SOM-J空射防区外巡航导弹

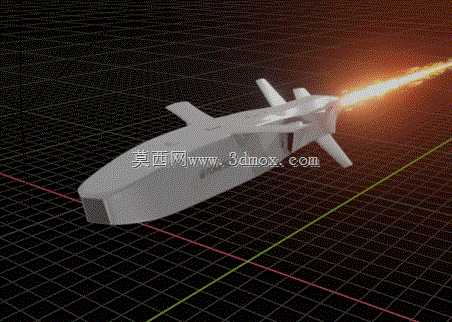

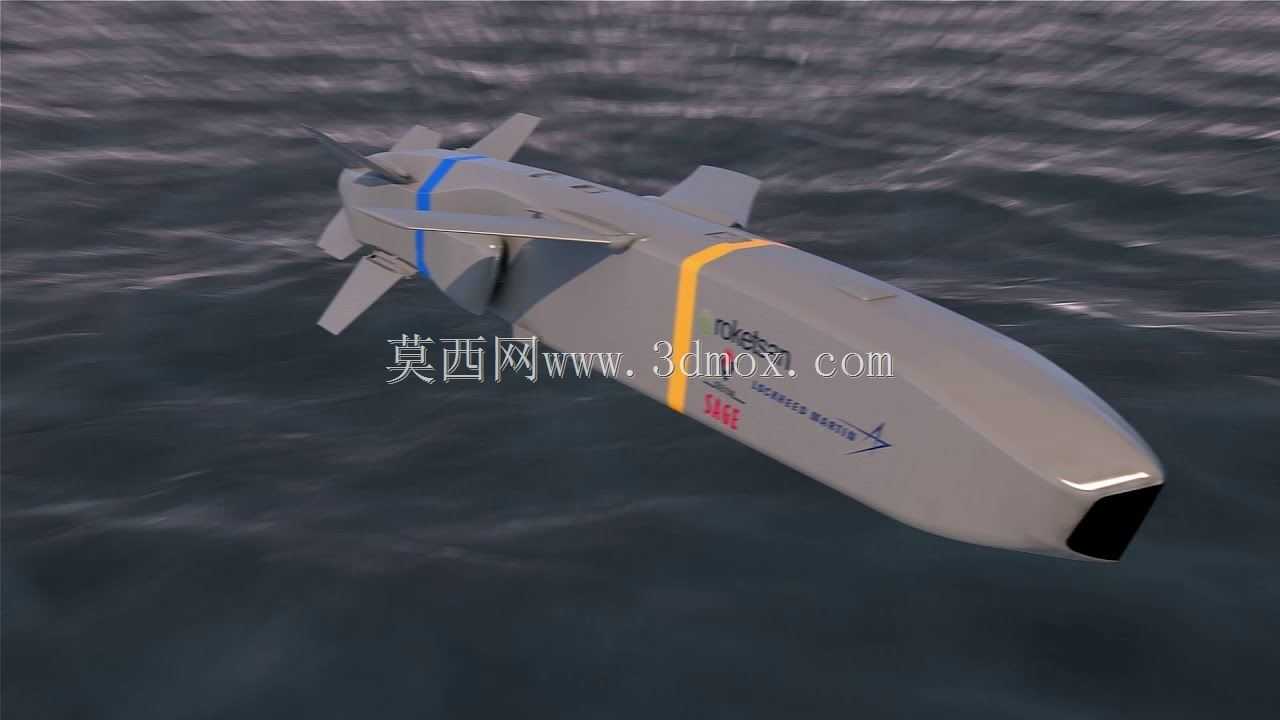

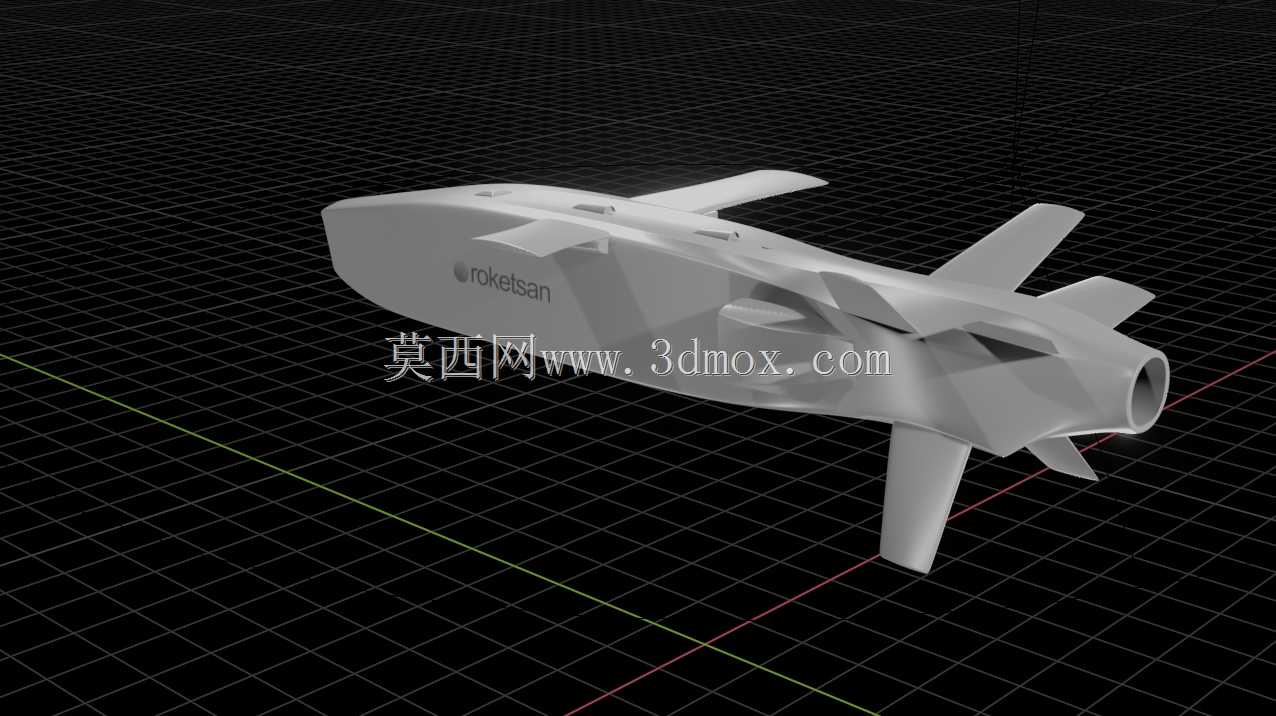

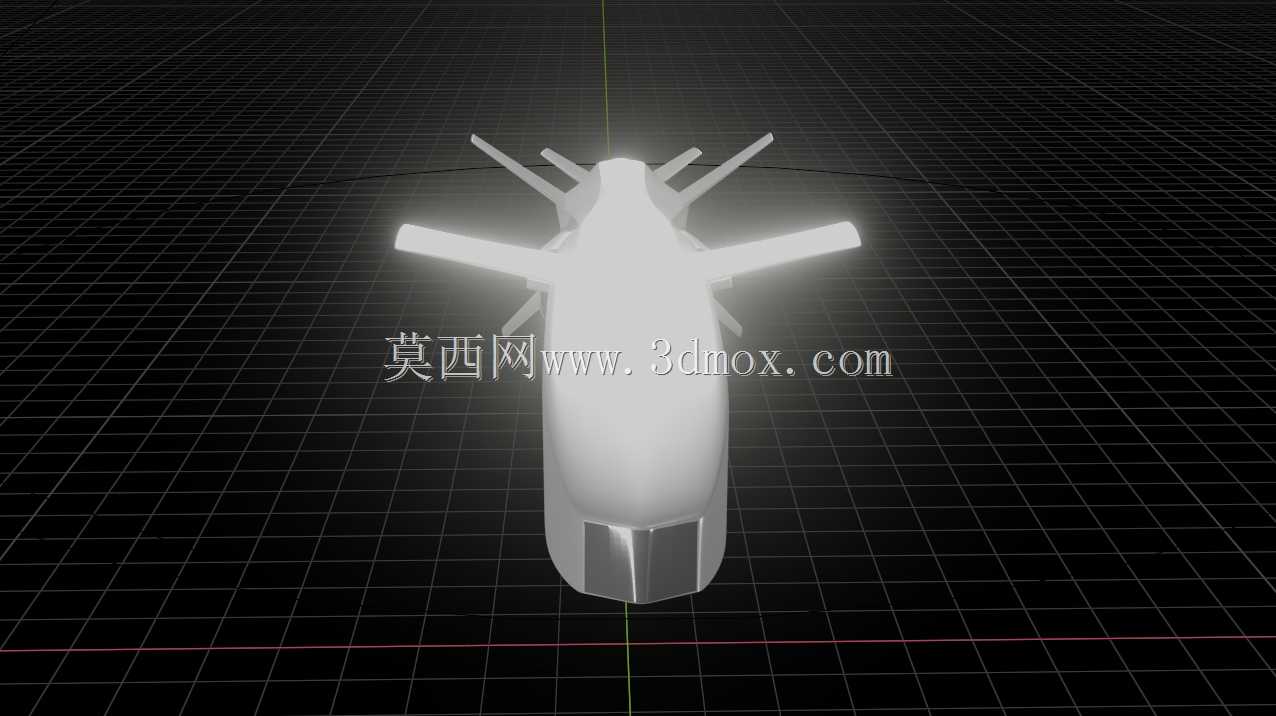

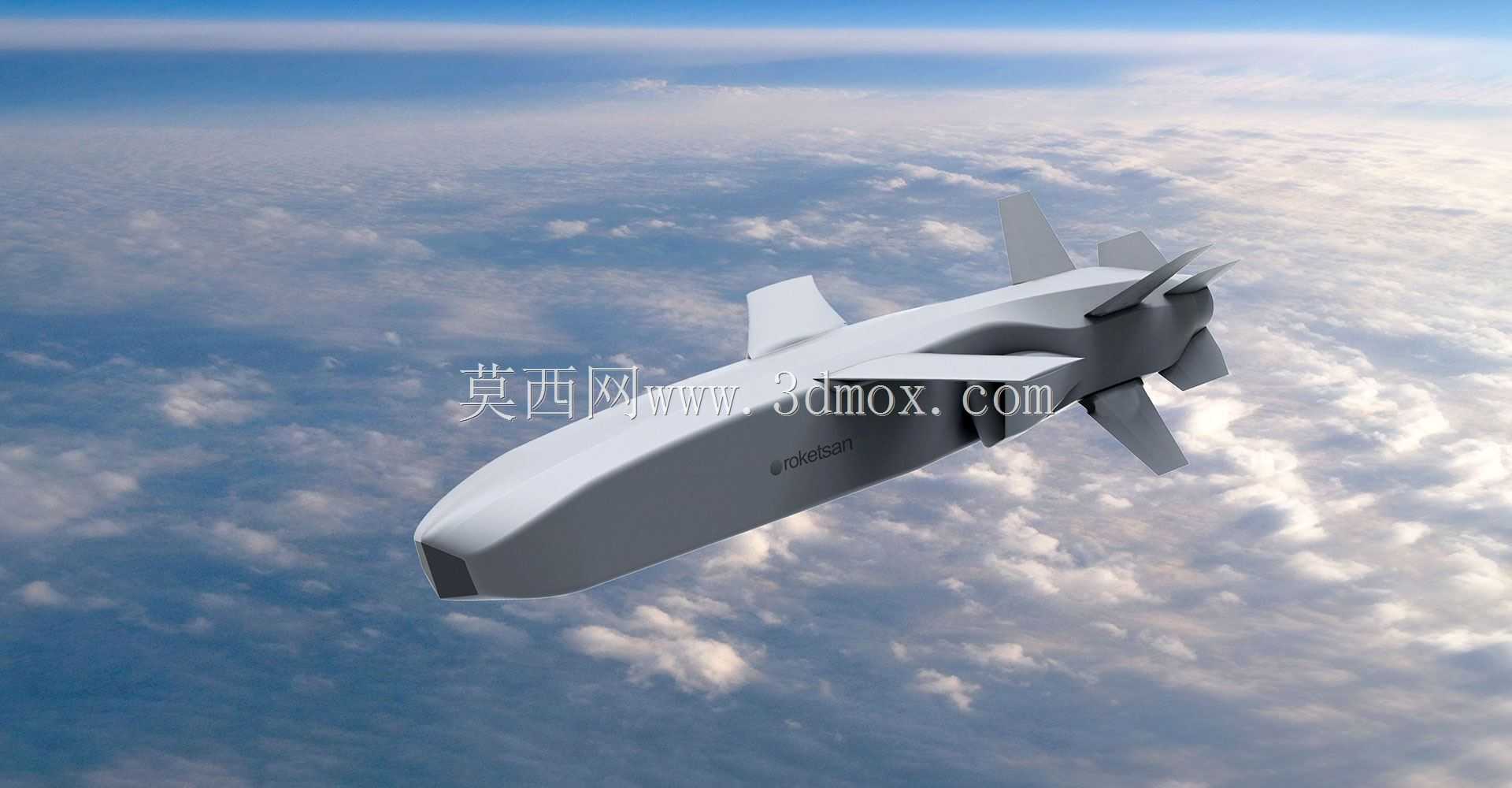

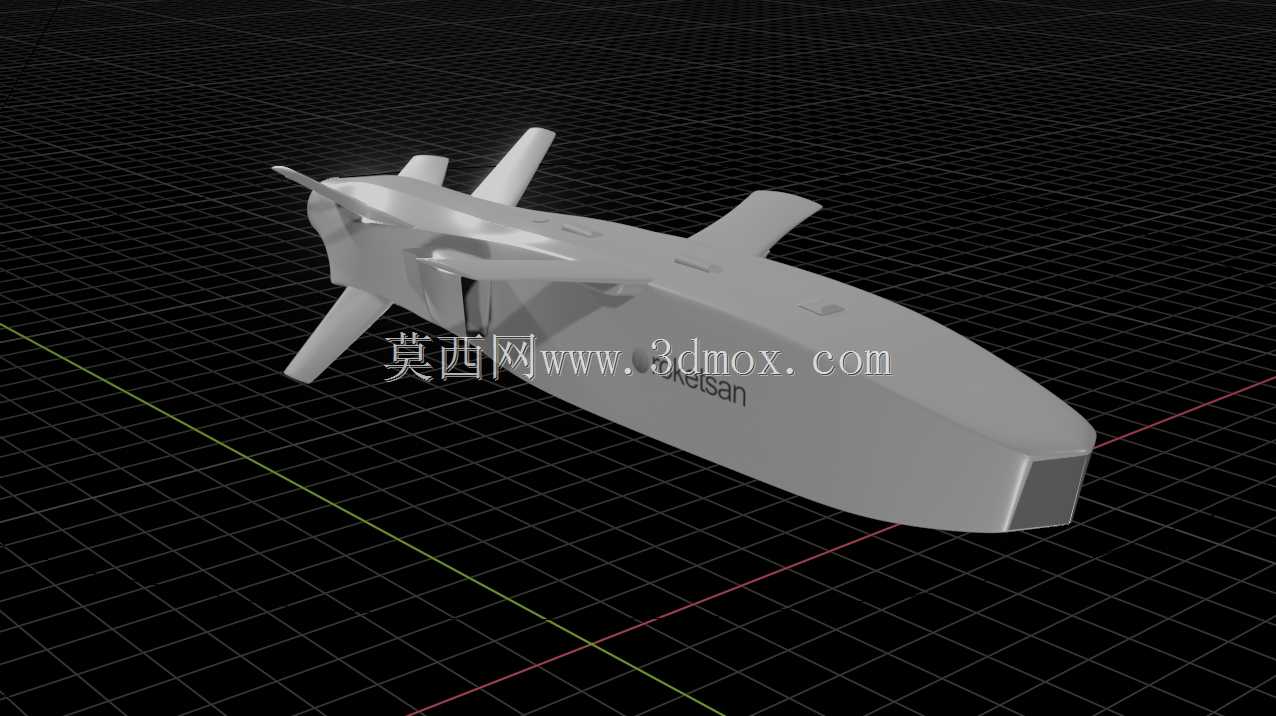

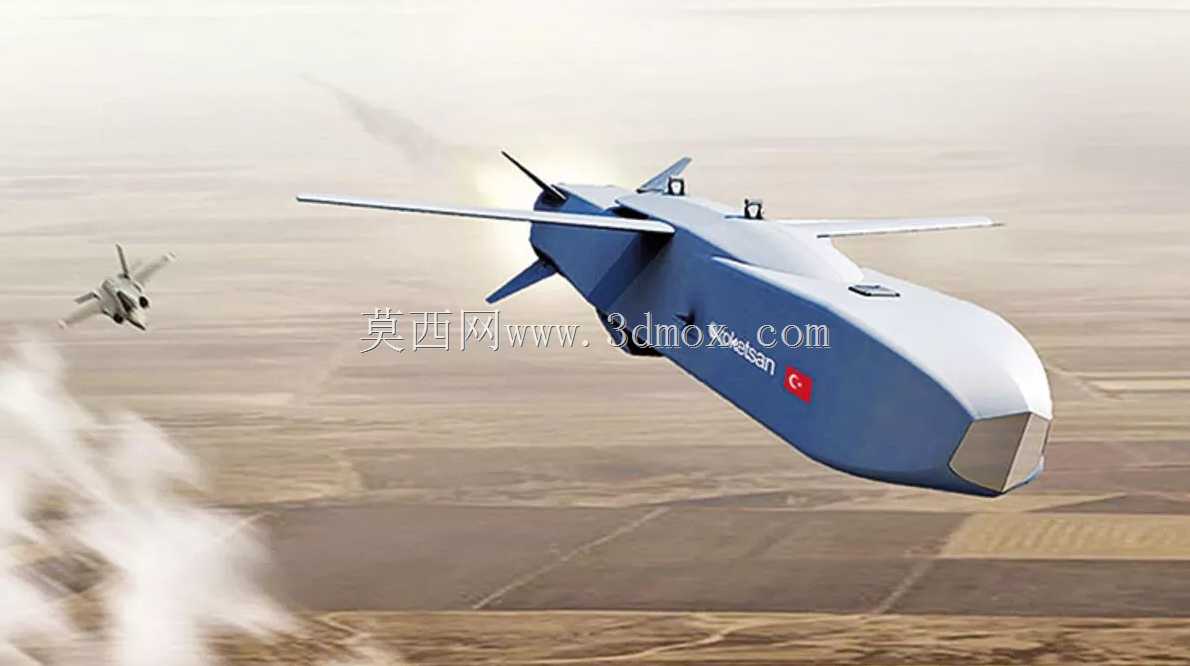

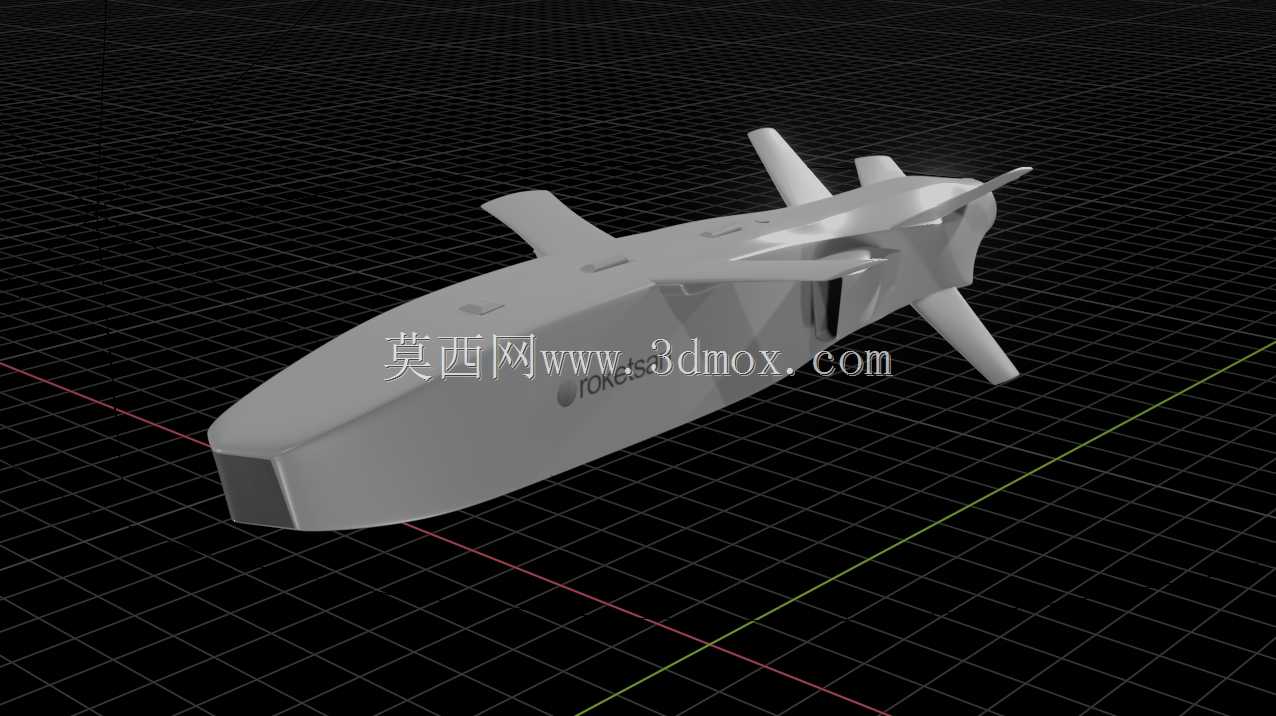

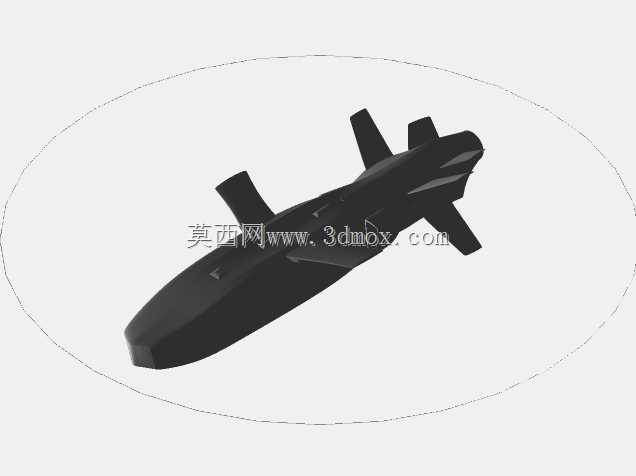

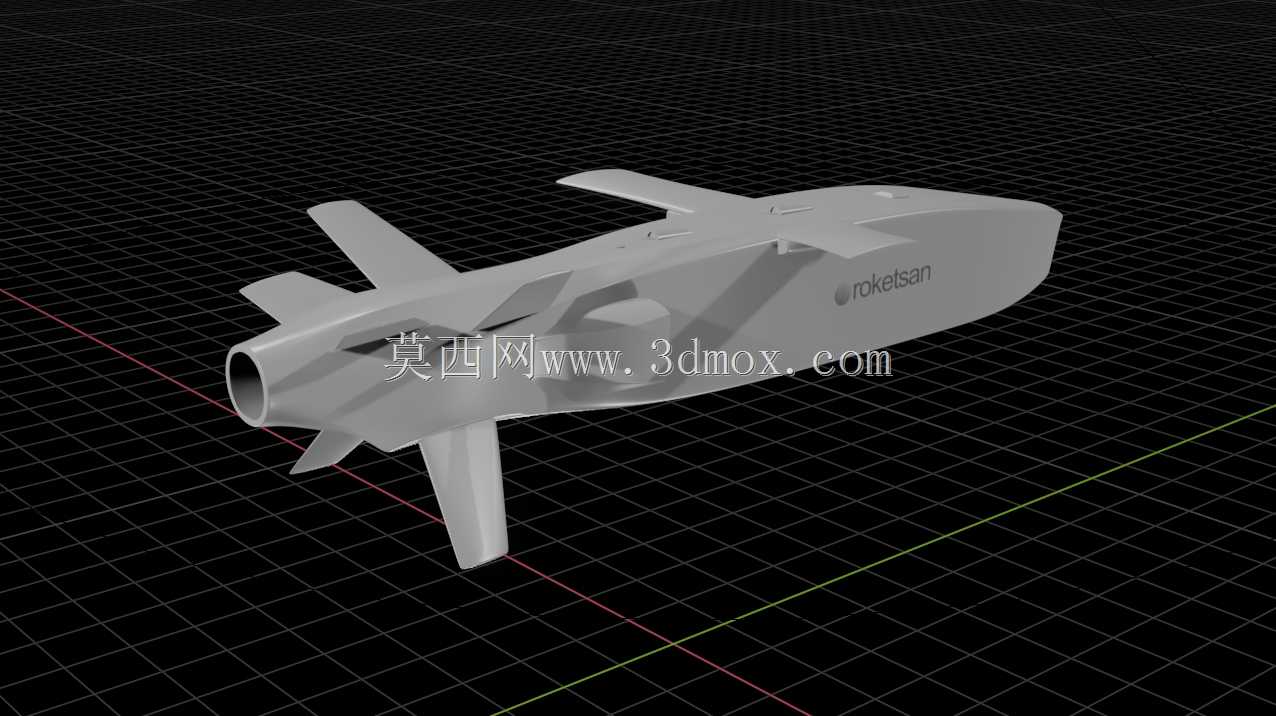

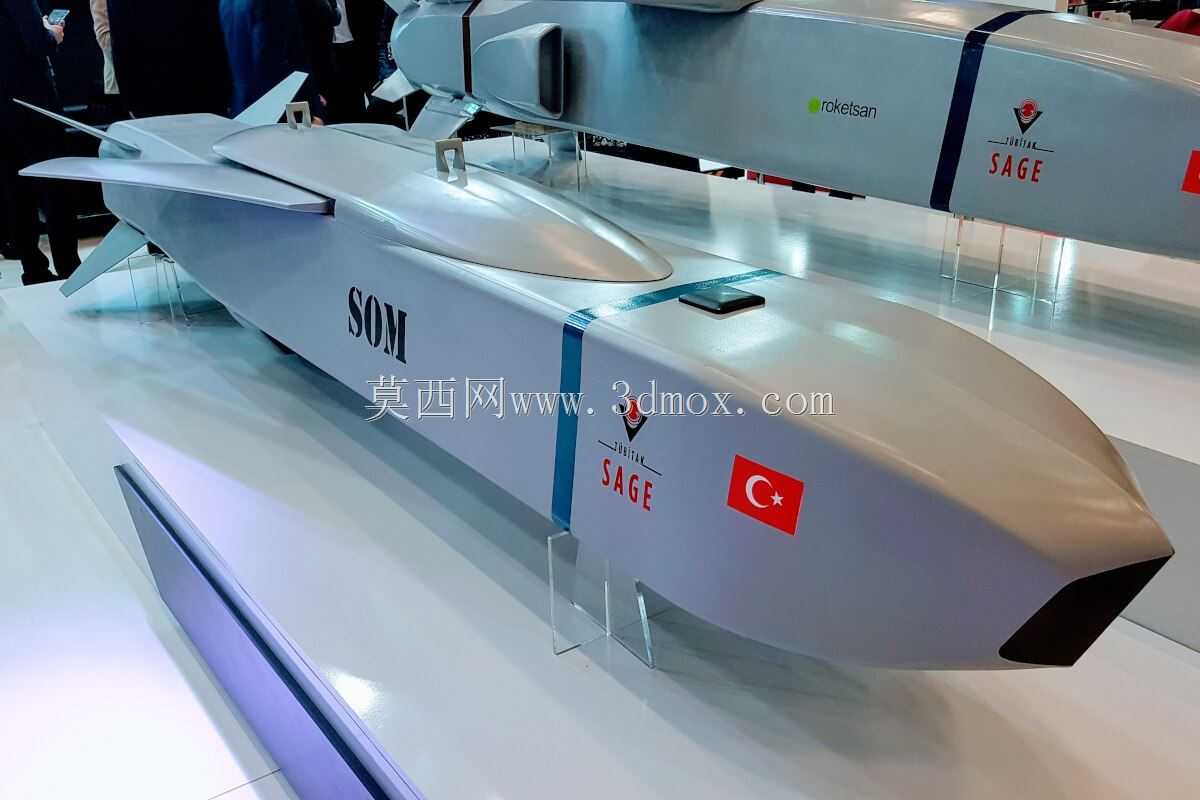

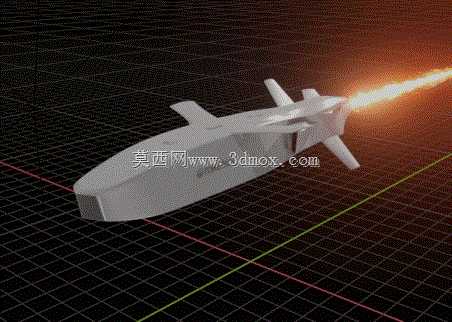

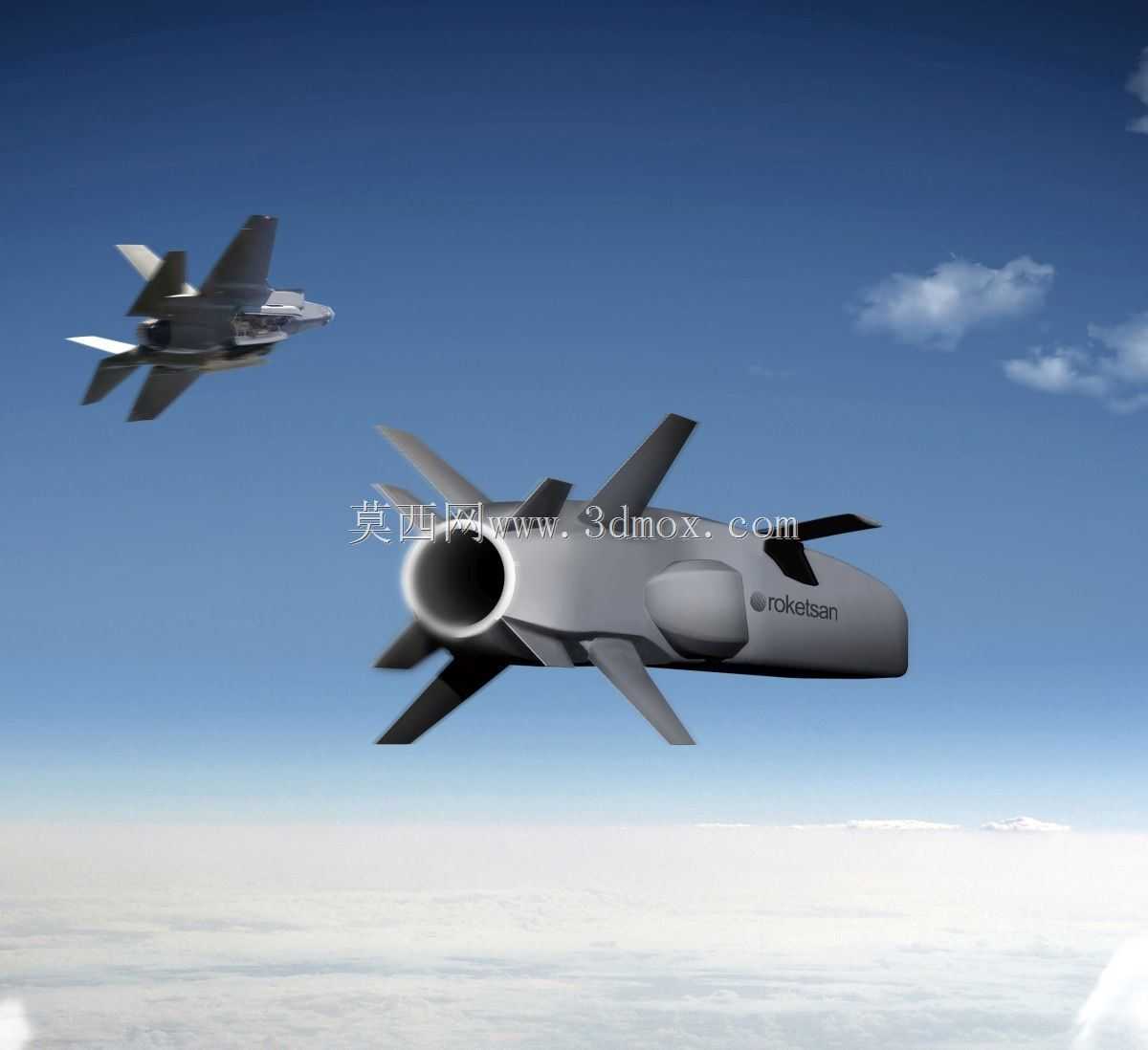

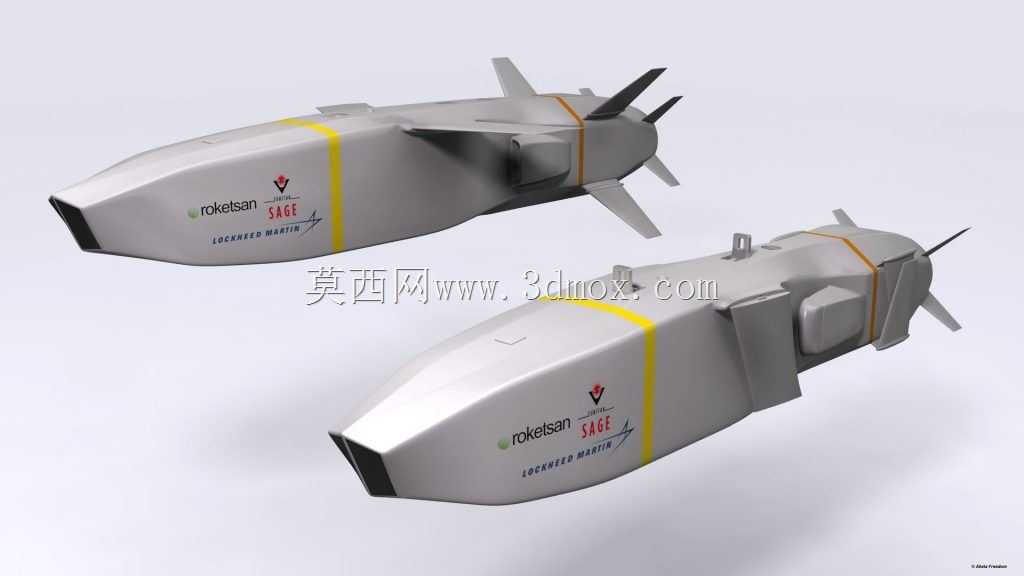

　　SOM-J是土耳其Roketsan公司在SOM系列巡航导弹基础上发展的增程型空对地防区外打击弹药，主要配装F-16等战斗机及未来F-35内埋弹舱，用于在敌方防空火力圈外对纵深高价值陆基与海基目标实施精确打击。从三维结构看，该弹采用低可探测性隐身修形设计，弹体截面为近似梯形的扁平升力体布局，上表面平滑、下表面略带倾角，头部为多棱面尖锥导引头舱，这种外形既压缩雷达反射截面积，又能在高亚音速巡航段提供一定升力，延长射程。弹身中后段布置两片后掠下单翼（折叠或展开状态视载机挂装方式而定），尾部呈X形配置四片全动尾舵，用于俯仰、偏航与滚转三通道控制；尾部下方埋入涡喷发动机进气口，尾喷口做了遮挡处理以降低红外特征。

　　在功能划分上，弹体从前至后依次为导引头舱（红外成像/地形匹配/数据链终端）、战斗部舱（侵彻爆破或子母战斗部）、燃油舱、制导导航舱（INS/GPS+地形参考导航）、发动机舱及伺服舵机舱。模块化舱段设计是其核心思路：不同任务可换装反舰导引头、侵彻战斗部或布撒器，而弹体接口、挂点与气动外形保持一致，这对结构工程师意味着舱段对接面、线缆走线与重心配平都需在三维模型中严格约束。

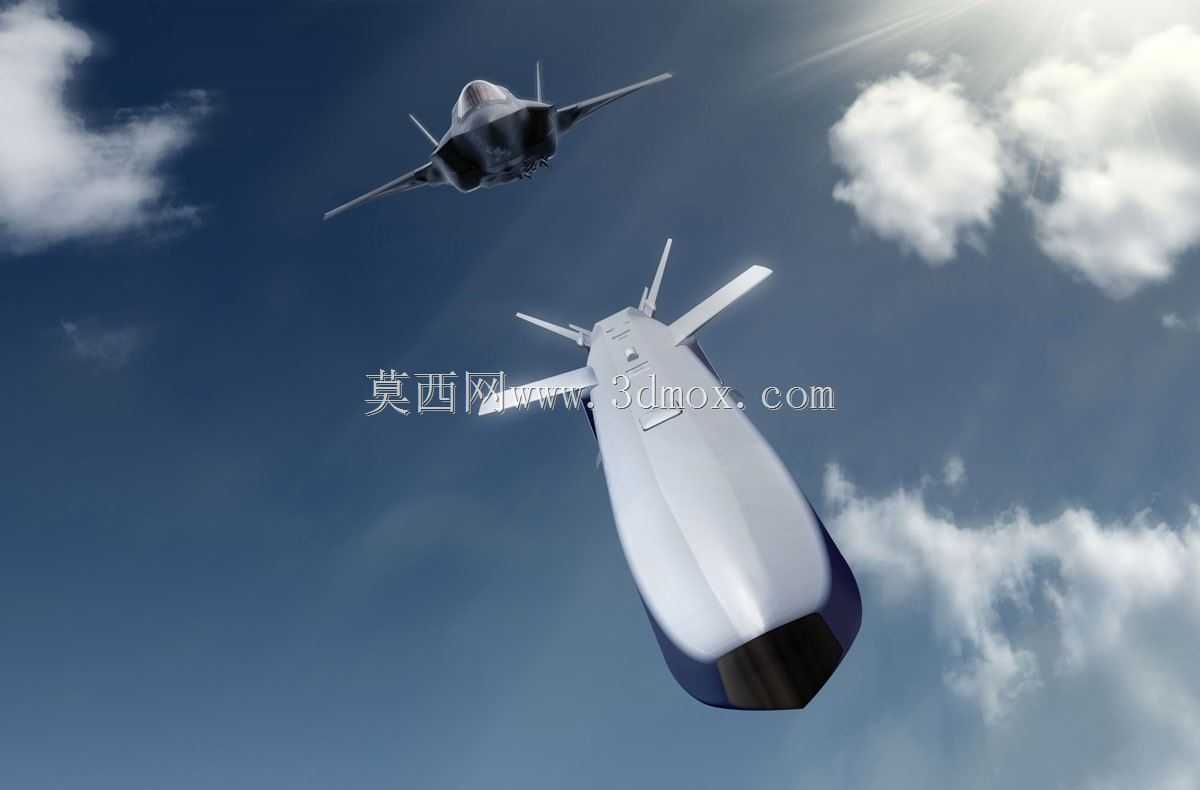

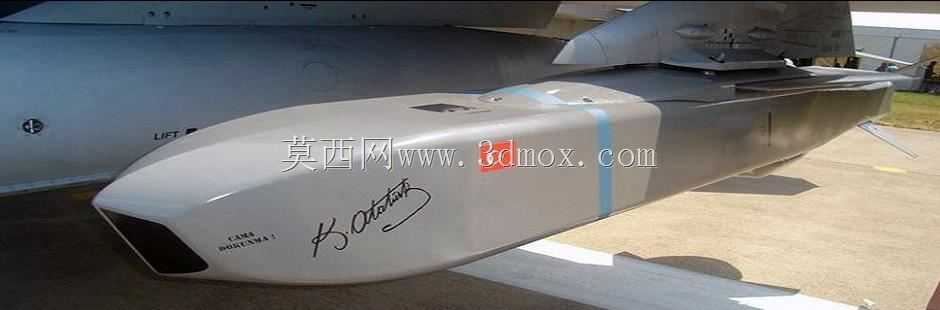

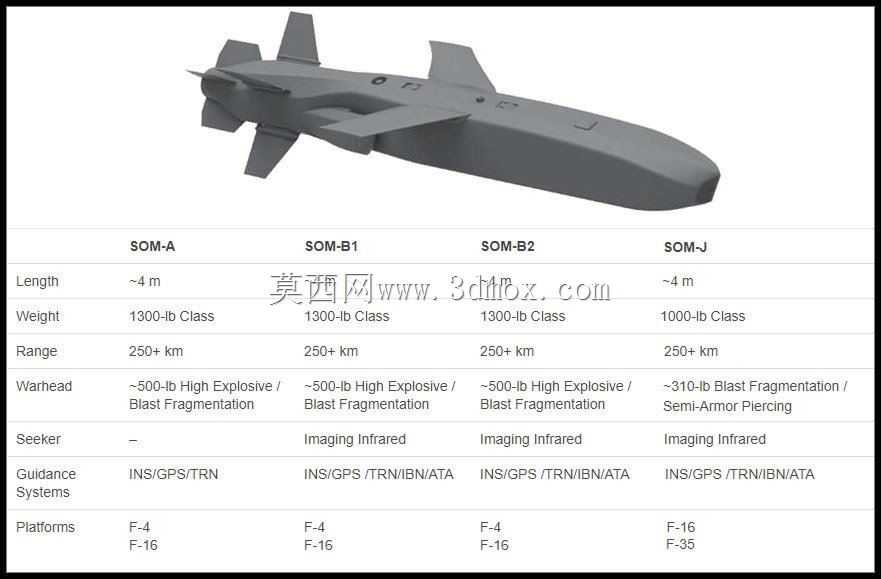

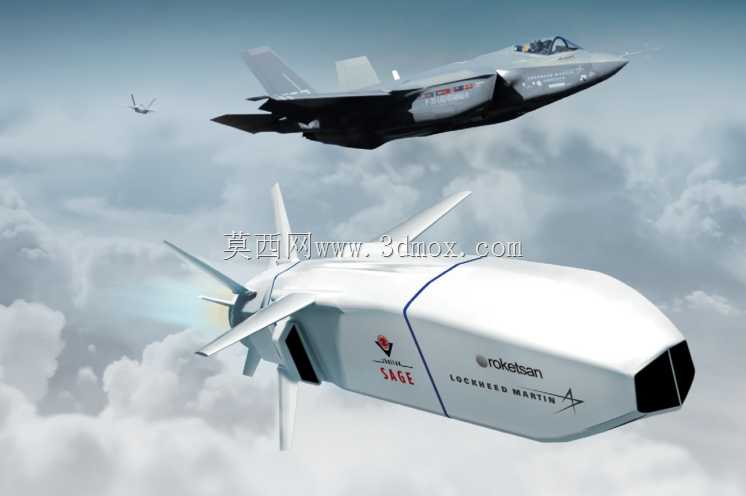

　　安装边界方面，SOM-J为适应F-35内埋弹舱，弹长控制在约4米级、弹重约500千克量级，弹翼折叠后宽度受限，可由机腹中线或翼下挂架挂载；挂飞时需考虑载机气动干扰、投放分离轨迹及弹射挂点载荷。建模时应重点还原折叠翼机构的转轴与锁止位置、尾舵舵面偏角范围、进气道唇口造型以及弹体表面的口盖、天线窗口细节，这些直接影响隐身性能校核与CFD外流场分析。整体而言，该弹代表了中小型防区外导弹在隐身、远射程与内埋适配之间的工程平衡，对航空武器总体布置、弹体结构设计及挂装集成具有较高参考价值。
