四轴水平关节SCARA工业机器人

　　该模型呈现的是一台典型四轴水平关节机器人，也就是自动化产线中常说的SCARA构型。整机由底座立柱、大臂、小臂、末端升降旋转轴以及走线波纹管组成，结构紧凑，适合在平面空间受限但节拍要求较高的工位使用。

　　从现场布置角度看，这类设备最常见于3C电子装配、小型零件搬运、螺丝锁付、点胶涂覆、插件、检测上下料以及包装分拣等场景。它的前三轴主要完成平面内的快速定位，J1、J2关节协同实现手臂在XY平面内的伸展与回转，J4负责末端执行器绕竖直轴旋转；末端Z轴则承担短行程升降动作，因此在压装、取放、拧紧等需要垂直进给的工序中具有明显优势。与六轴机器人相比，SCARA在竖直方向刚性更强，平面运动速度更快，重复定位精度更容易稳定控制，同时占地投影较小，便于嵌入台式工作站或流水线旁。

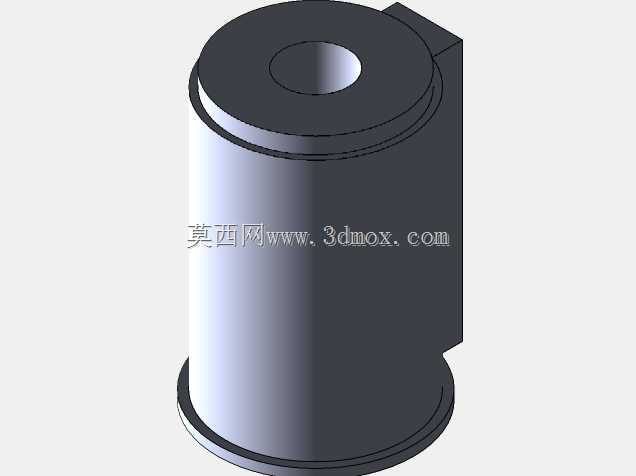

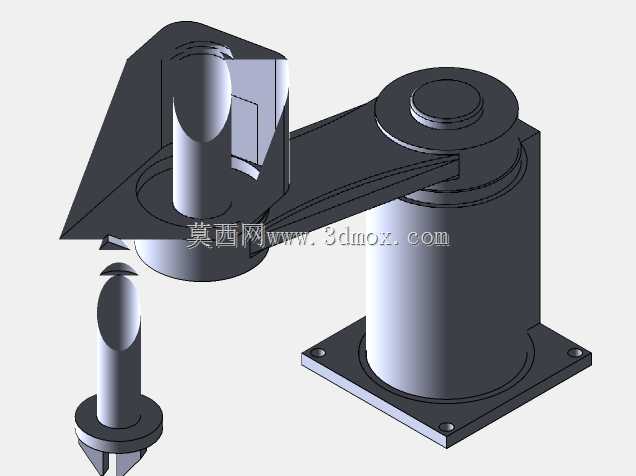

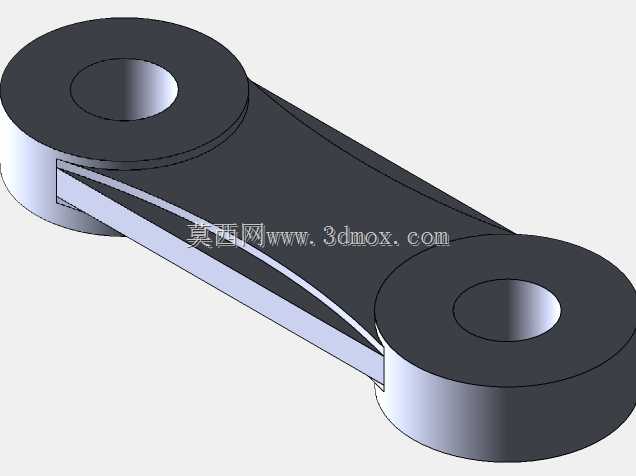

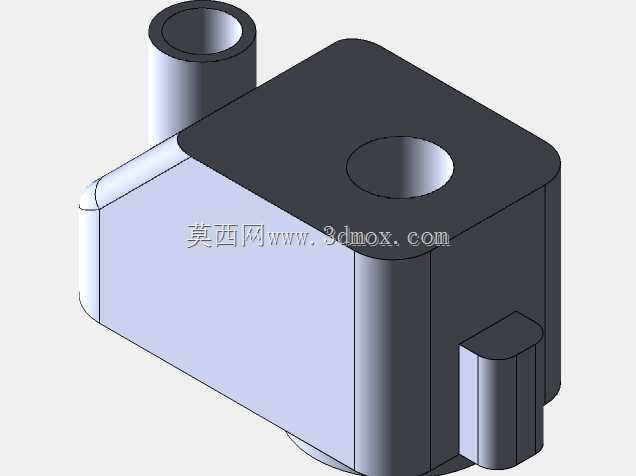

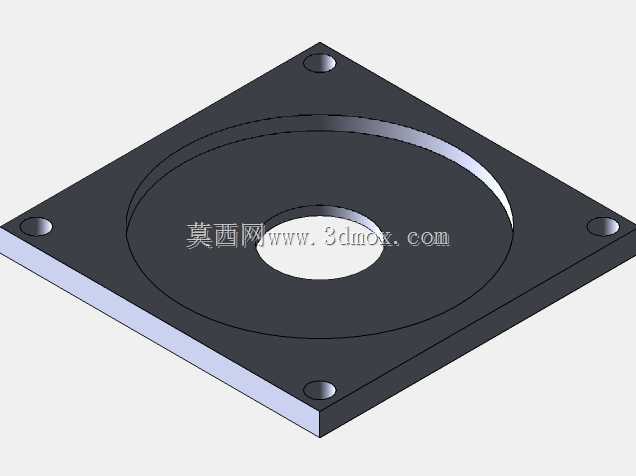

　　建模时可以重点关注底座与臂部的比例关系。底座承担整机回转支承和驱动单元布置，外形为圆柱加局部加强结构，底部需要预留安装法兰、固定孔位以及维护空间；大臂从底座上方伸出，小臂再向前延展，两臂在水平面内折叠或伸直，决定最大工作半径和最小干涉半径。末端轴位于小臂前端，包含丝杆或花键导向、旋转输出以及夹具安装接口，工程选型时需要结合臂长、负载、Z轴行程和允许的末端偏载来校核。

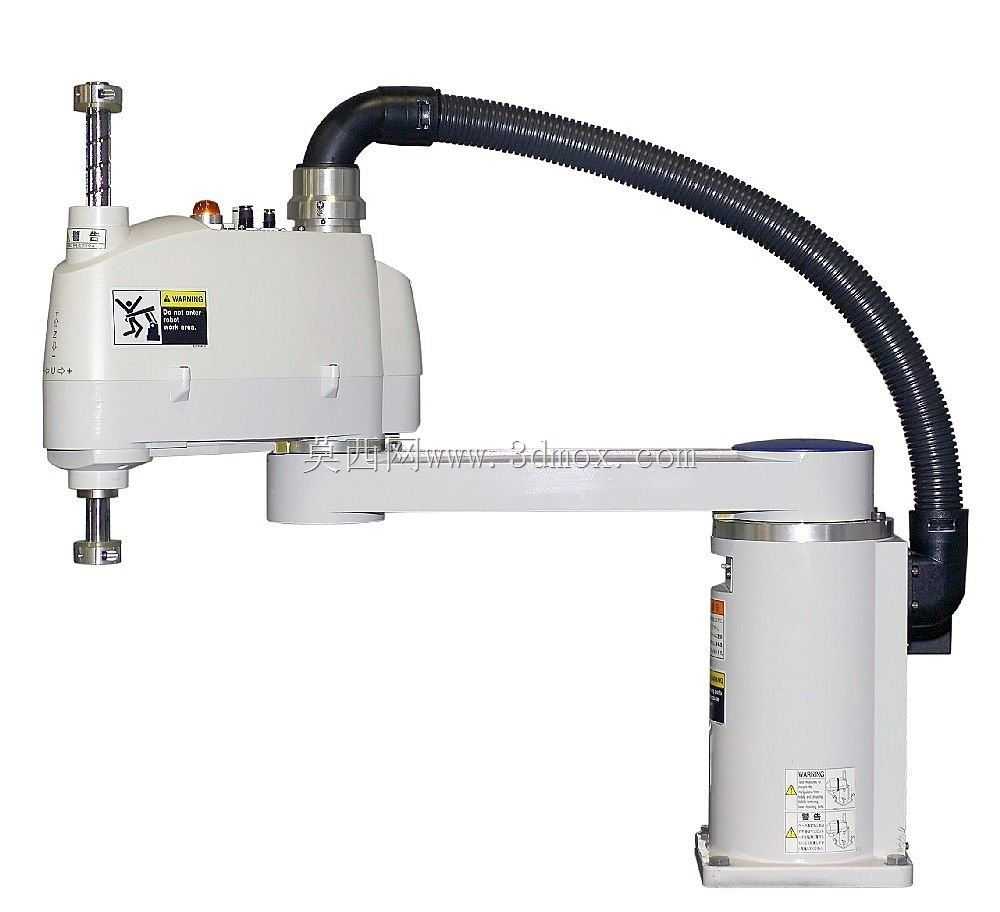

　　外观上，机身壳体采用圆弧过渡，既减少人员碰撞风险，也利于内部线缆、伺服电机和减速器布置。顶部黑色波纹管用于约束小臂到末端的气管、信号线和动力线，随关节摆动而弯曲，避免线缆裸露拖拽。机身侧面的警示标识、铭牌区域和急停按钮位置也在模型中有所体现，这些细节对设备安全集成和三维布局评审很有价值。

　　安装边界方面，布置该机器人不能只看最大臂展，还要预留底座固定区、臂部左右摆动区、末端夹具高度、工件托盘空间以及维护开门距离。若配合视觉相机、电批、夹爪或点胶阀使用，末端法兰到工装的高度差会直接影响Z轴有效行程；若在多机连线环境中使用，还需校核相邻设备在手臂完全伸展时的安全间距。整体模型适合用于自动化方案布局、机构学习、产线仿真和机器人工作站结构参考。
