紧凑型3D打印迷你台式电脑机箱结构

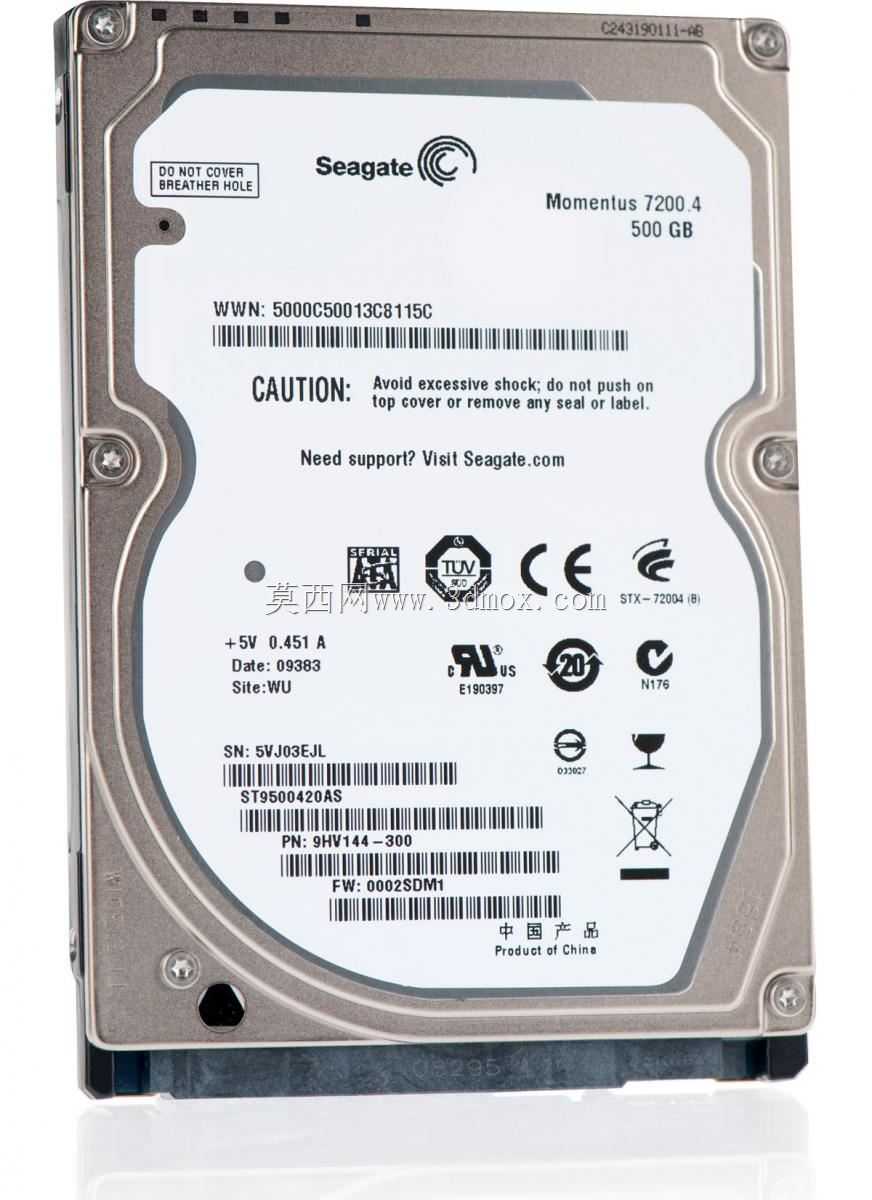

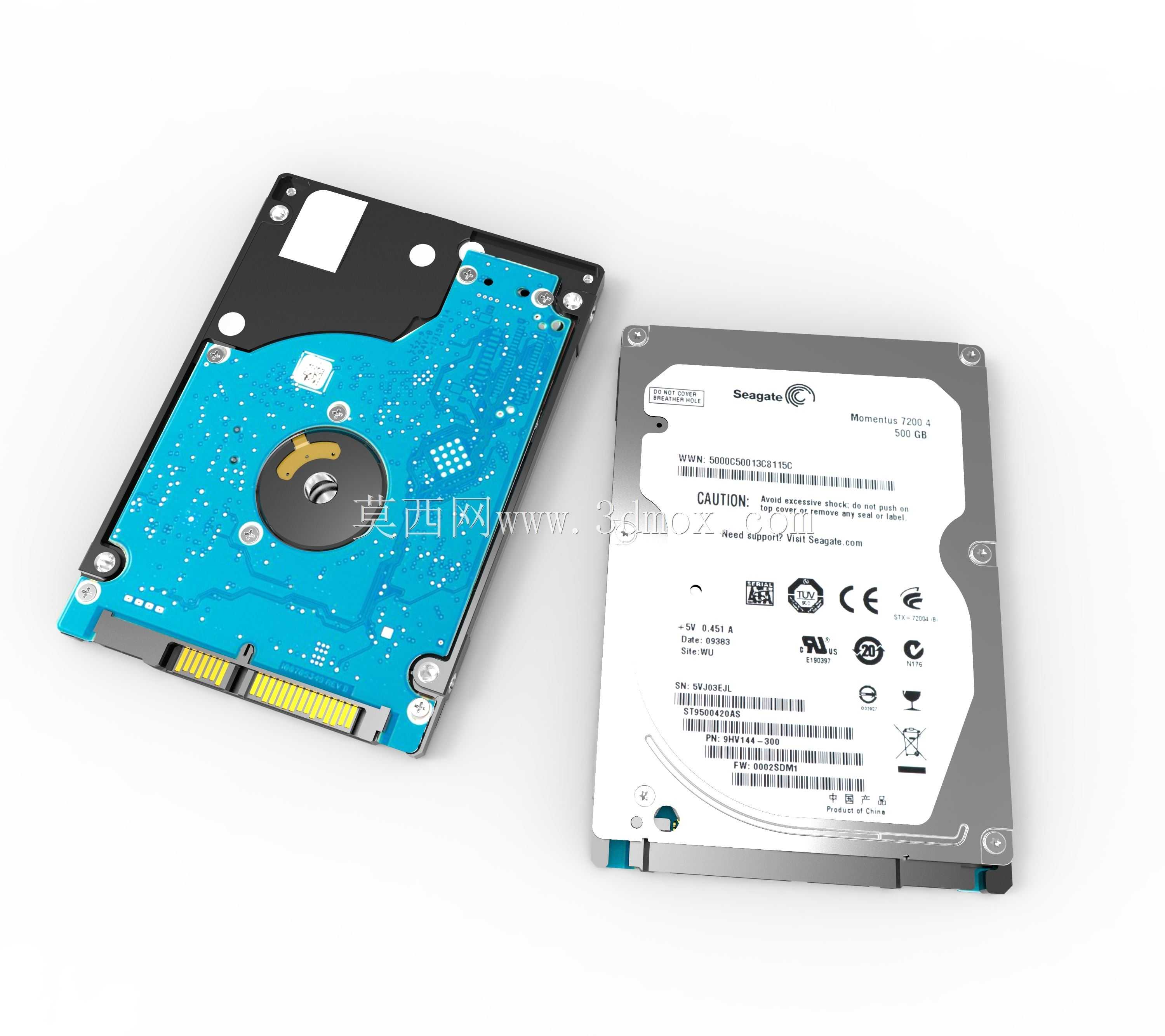

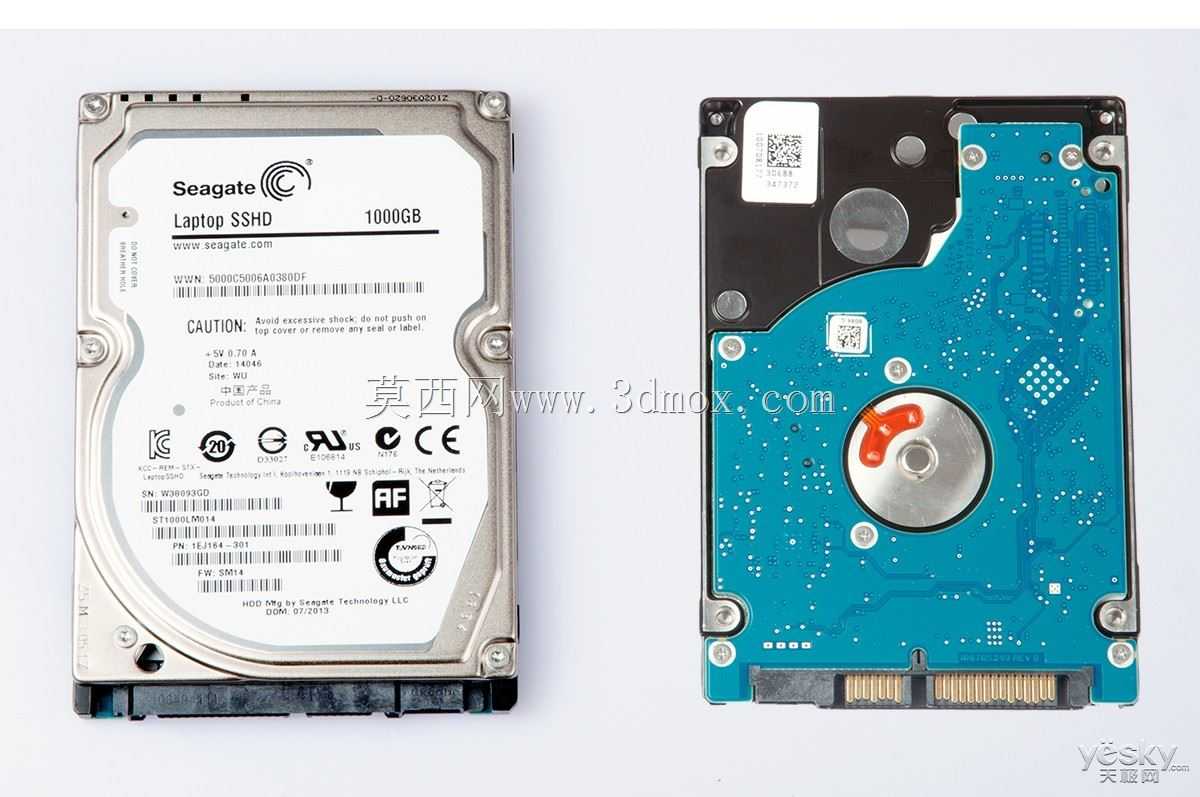

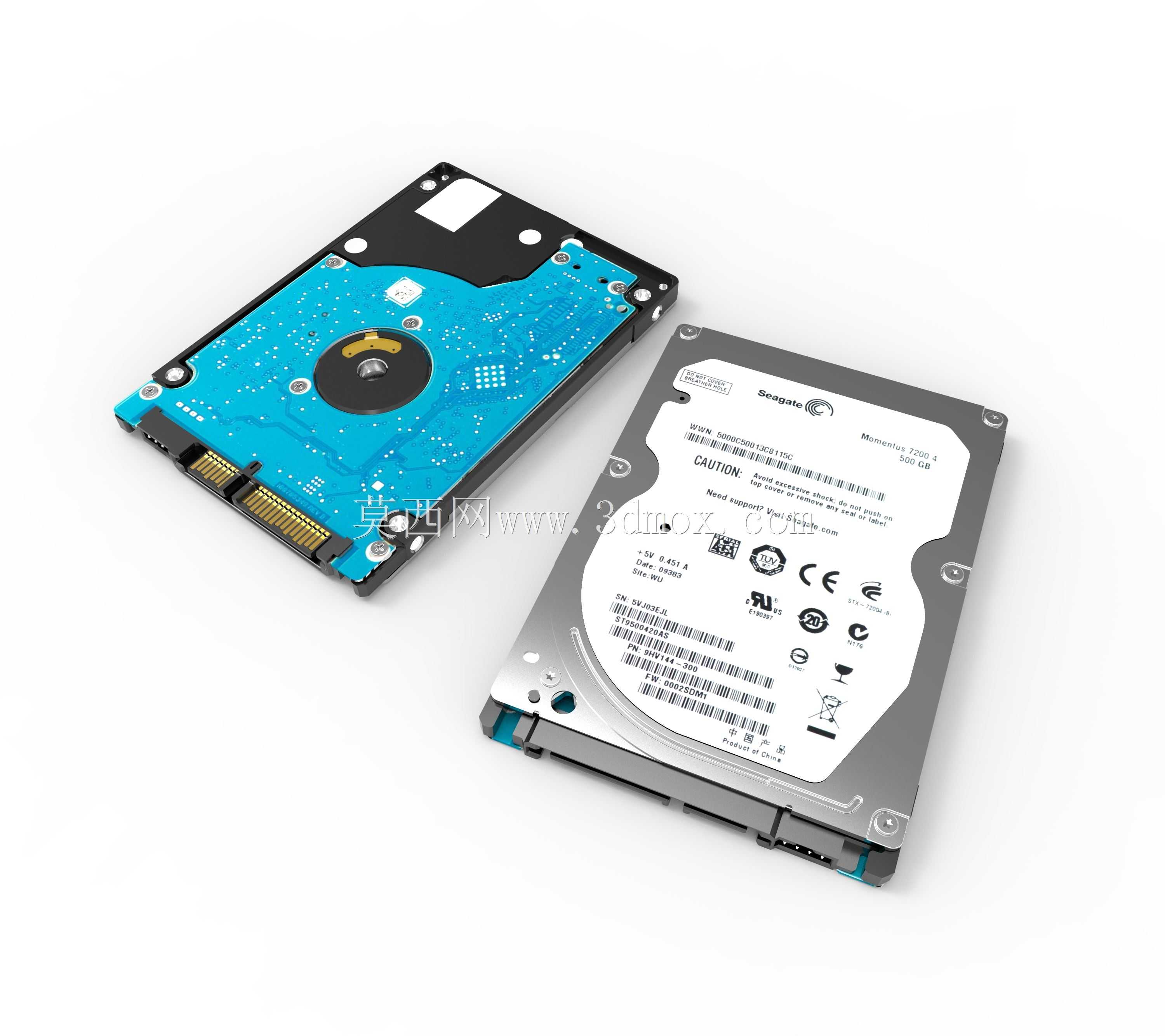

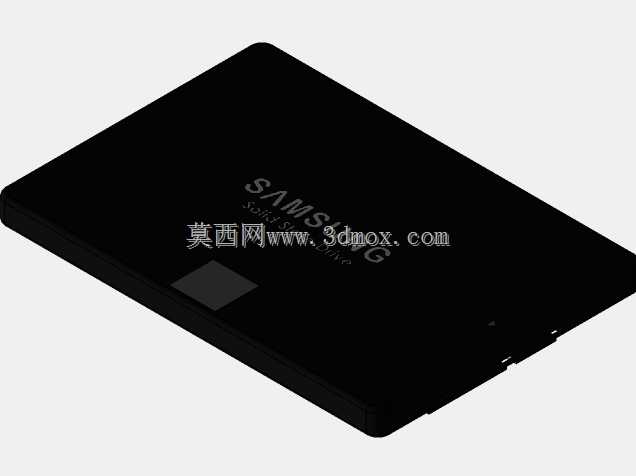

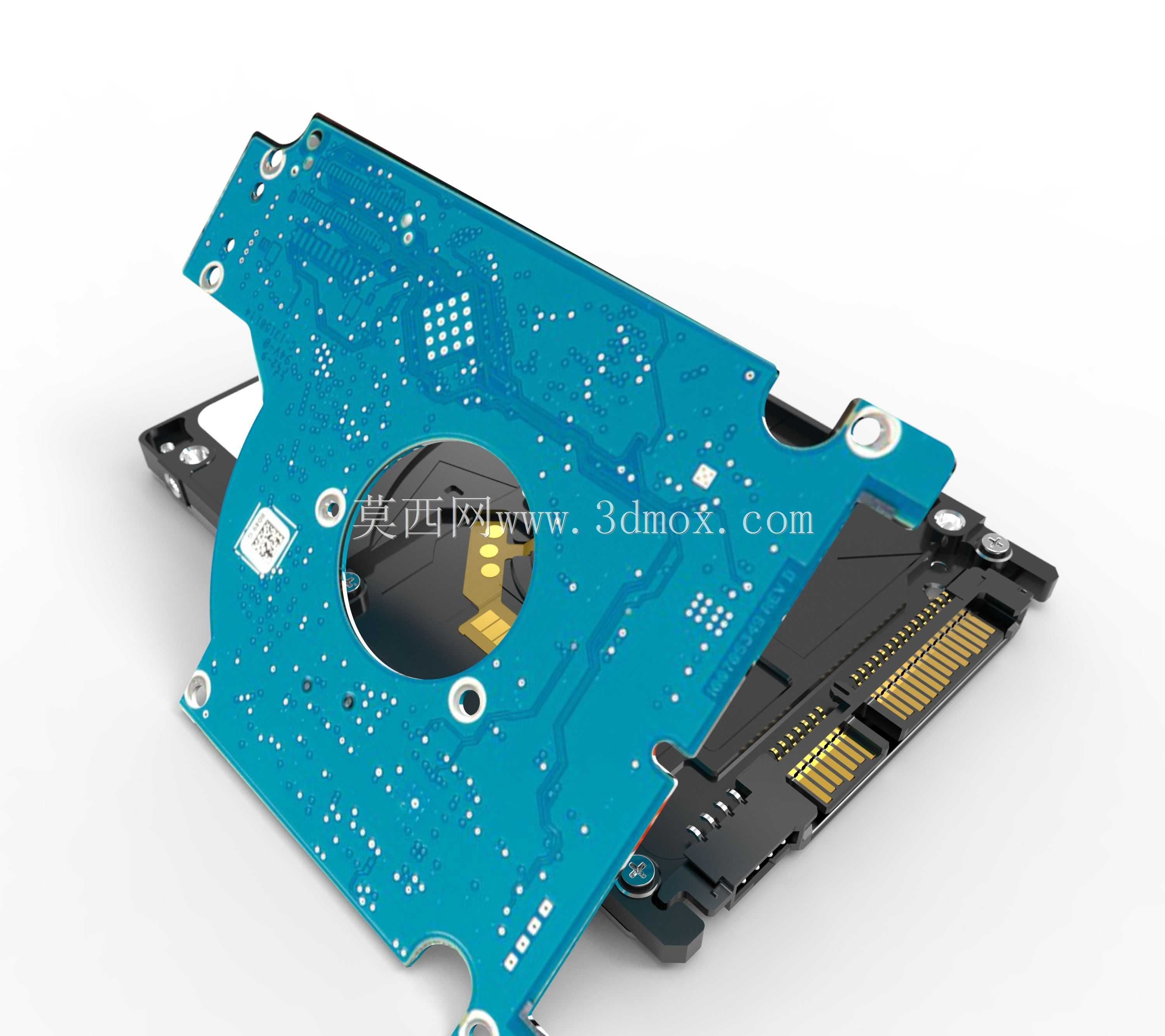

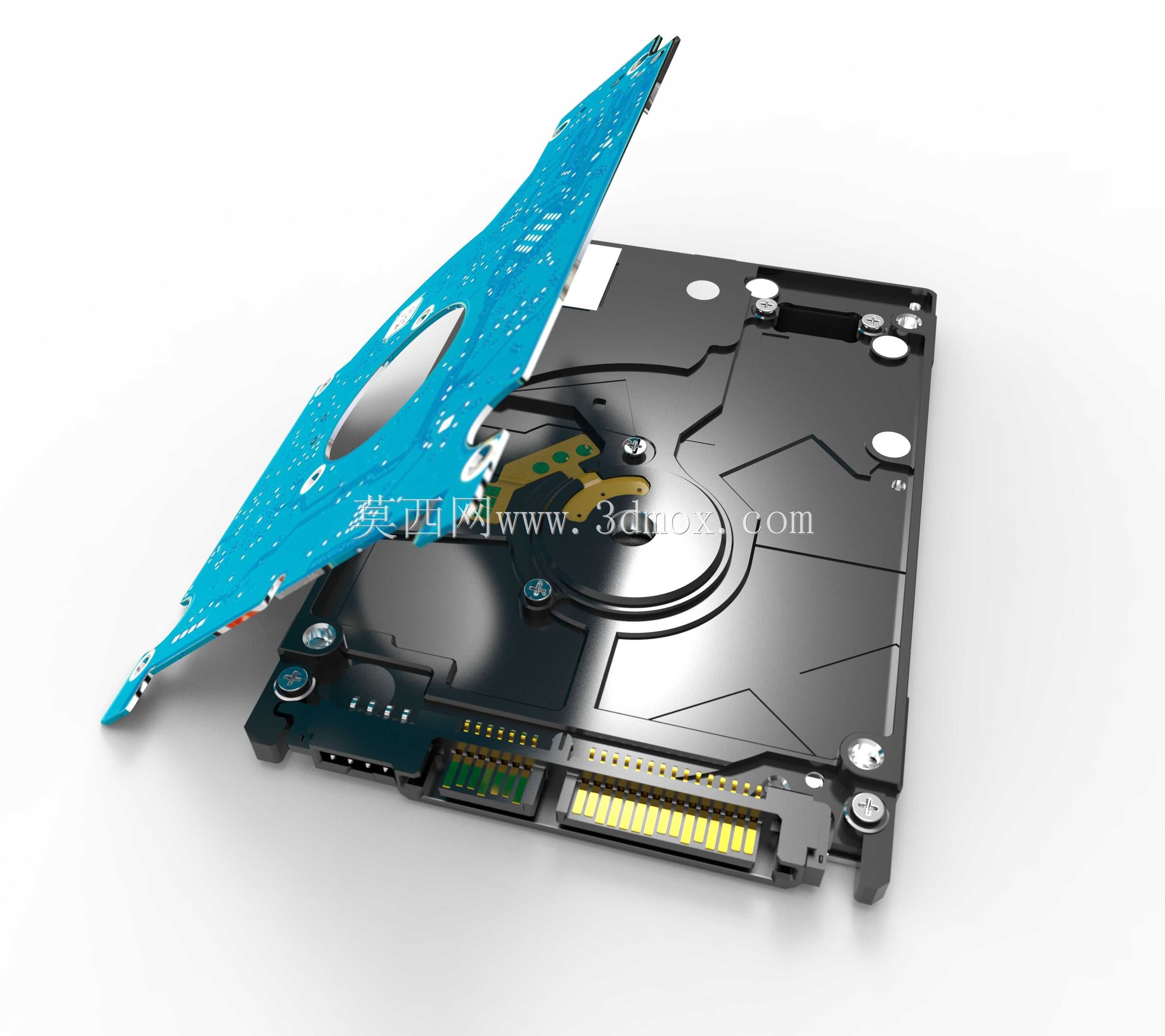

　　这套紧凑型迷你电脑机箱结构，面向桌面小空间部署、嵌入式工控终端、便携工作站以及个人DIY装机场景设计，核心思路是在极小的箱体容积内，完整容纳标准ITX主板、独立显卡、存储模组与供电单元，同时兼顾3D打印快速自制的落地可行性，无需依赖开模钣金加工，普通桌面级FDM打印机即可完成大部分结构件的制作。

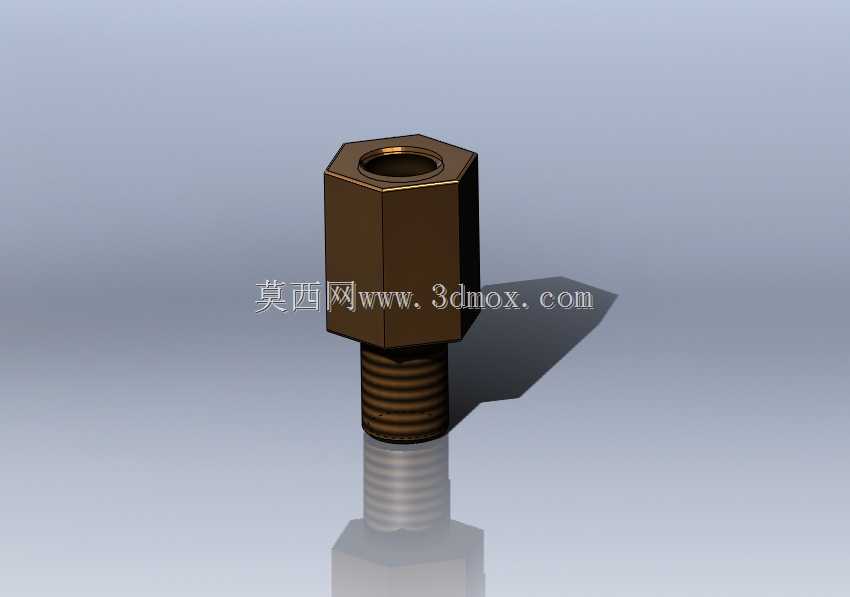

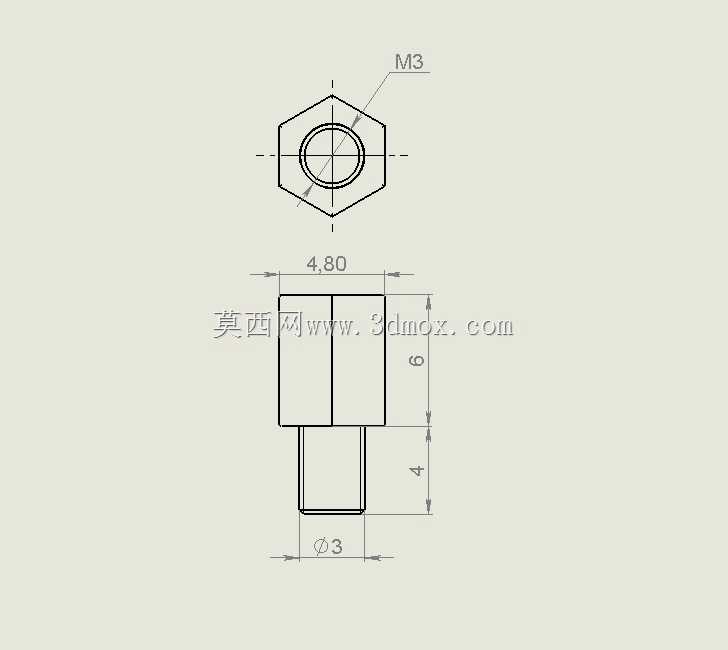

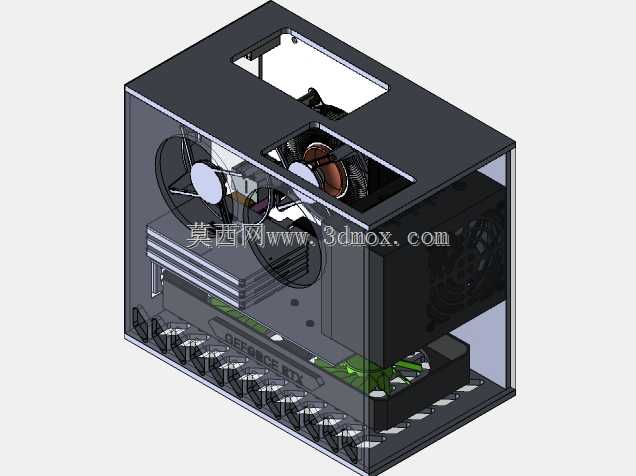

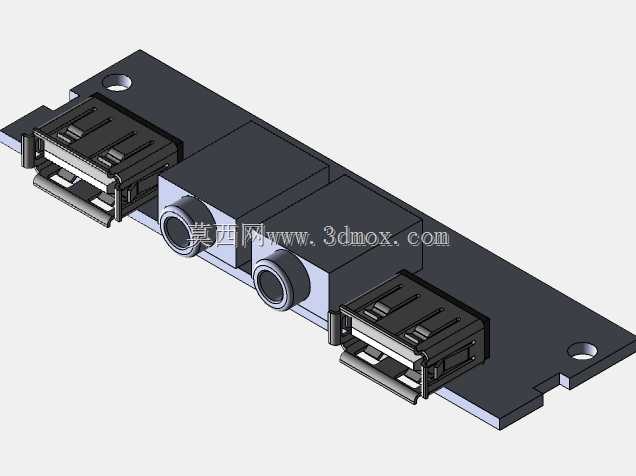

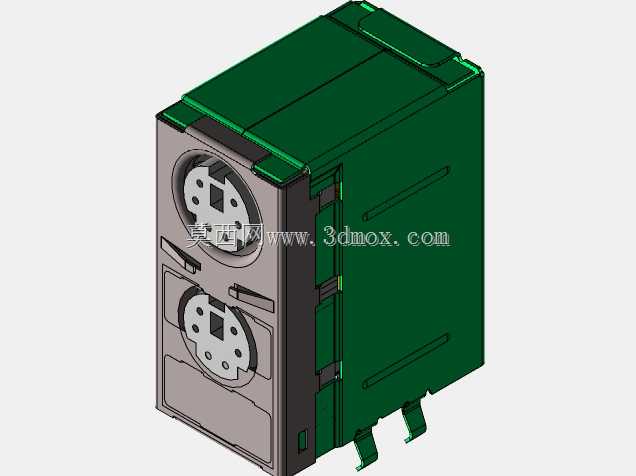

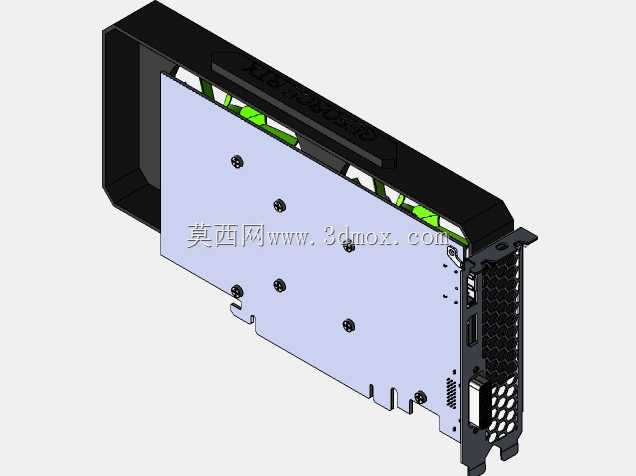

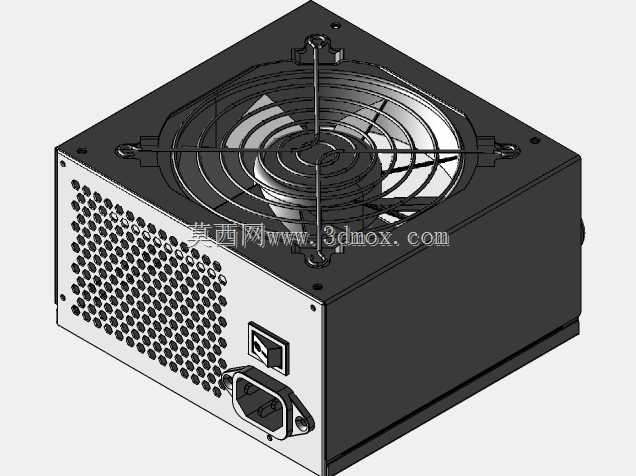

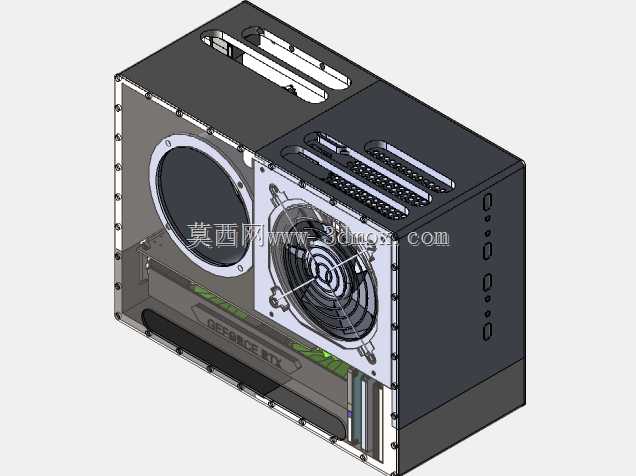

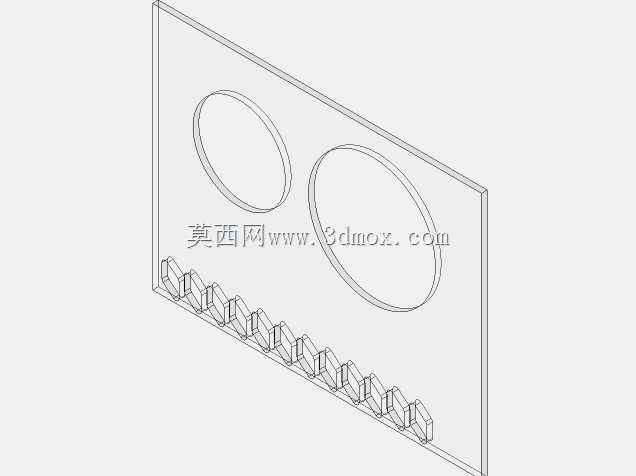

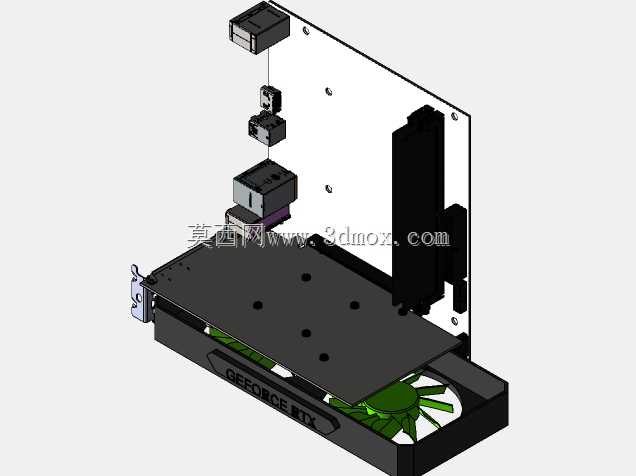

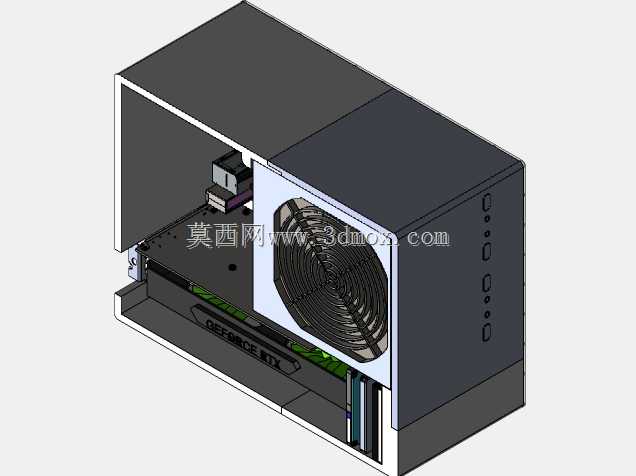

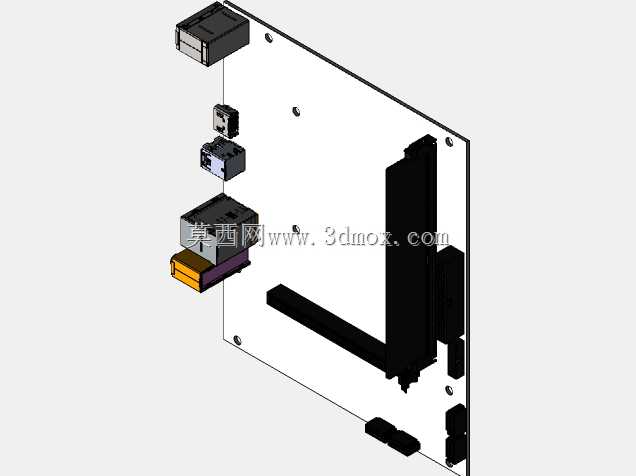

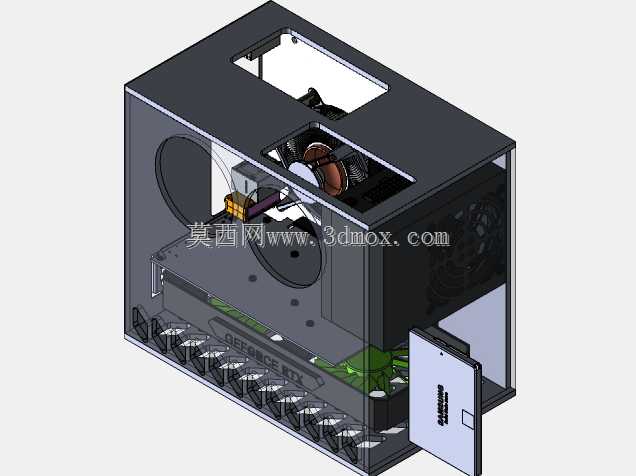

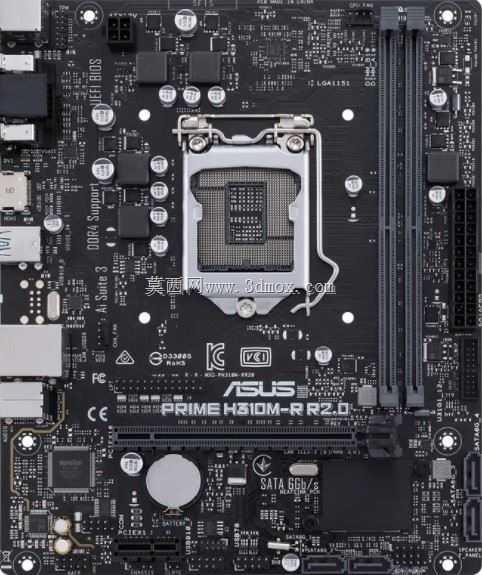

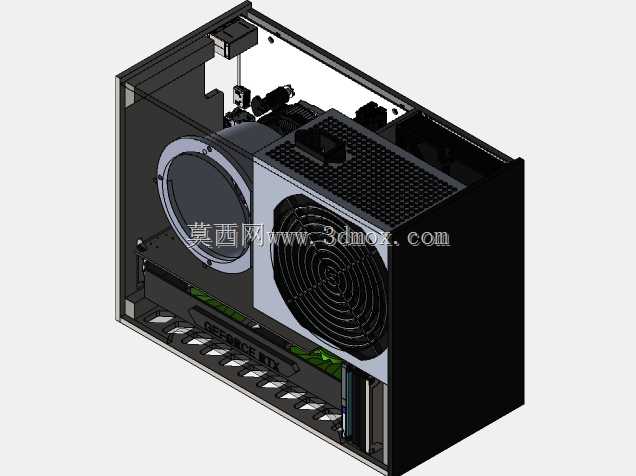

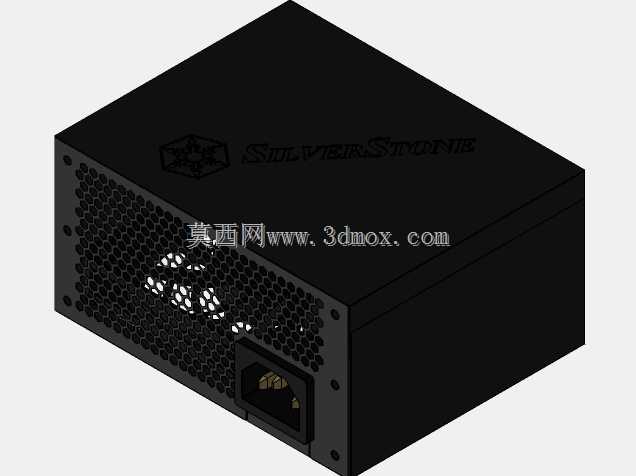

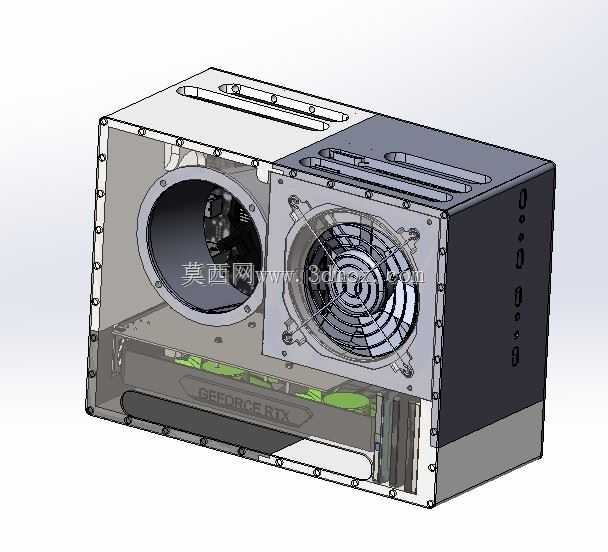

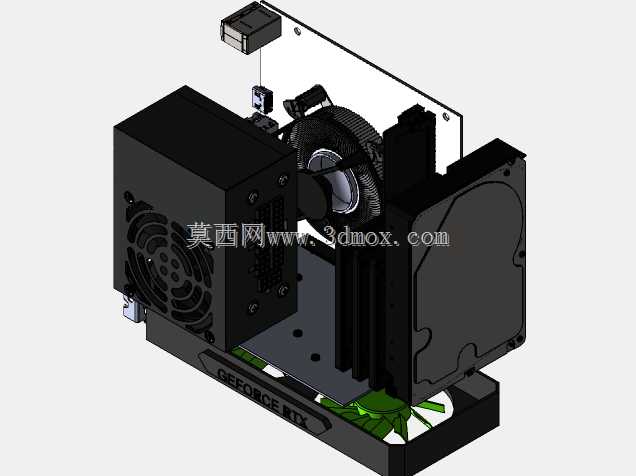

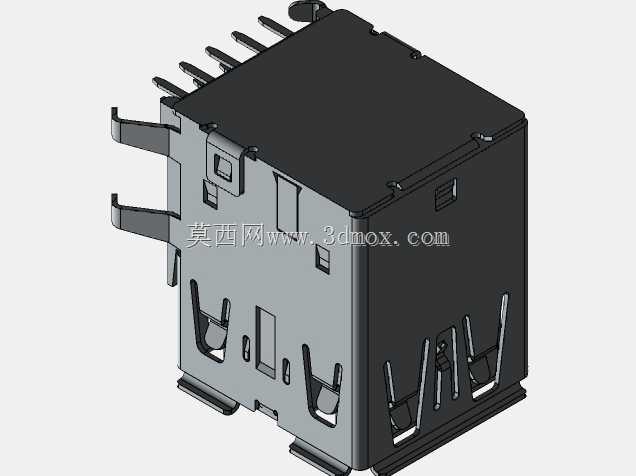

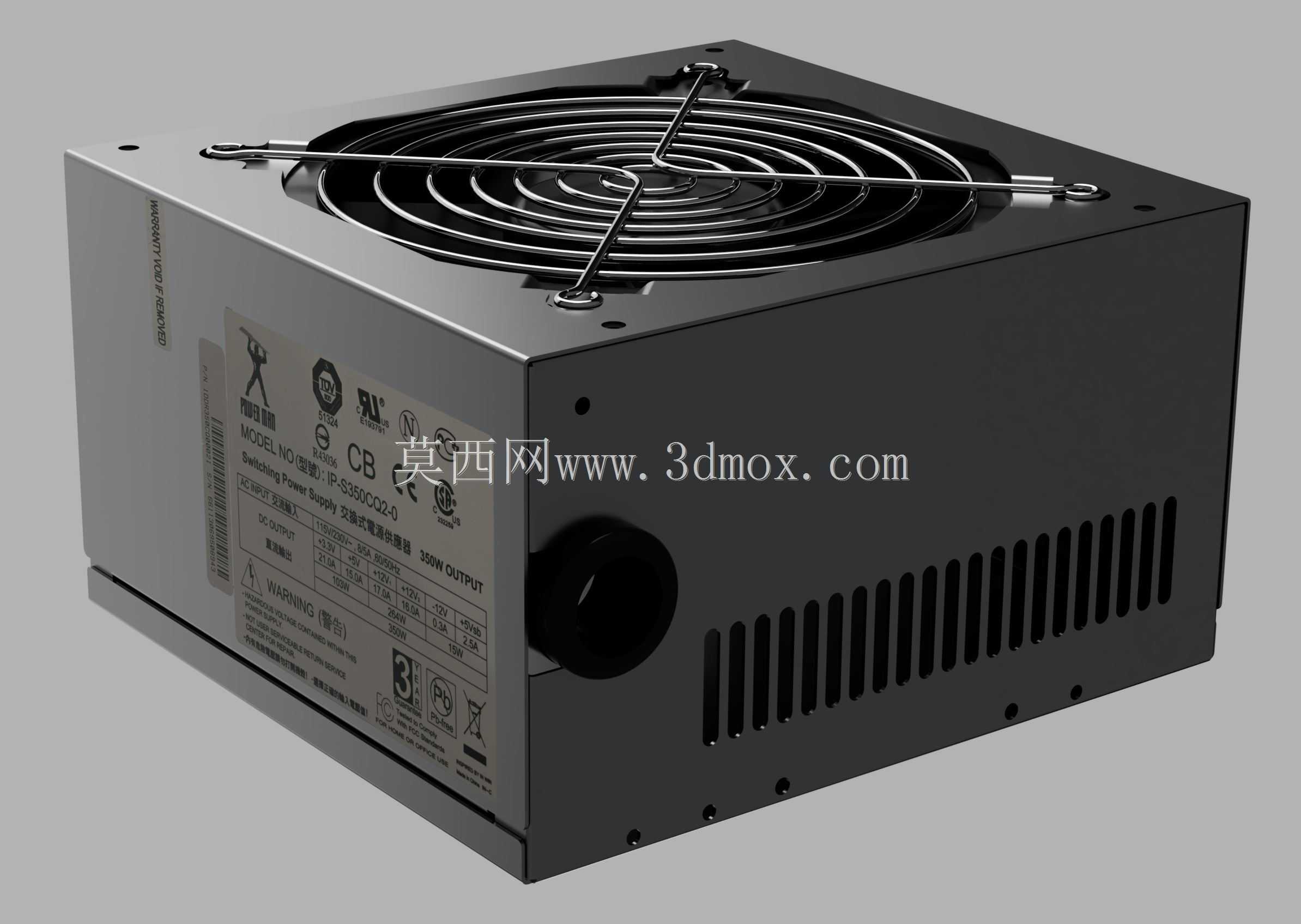

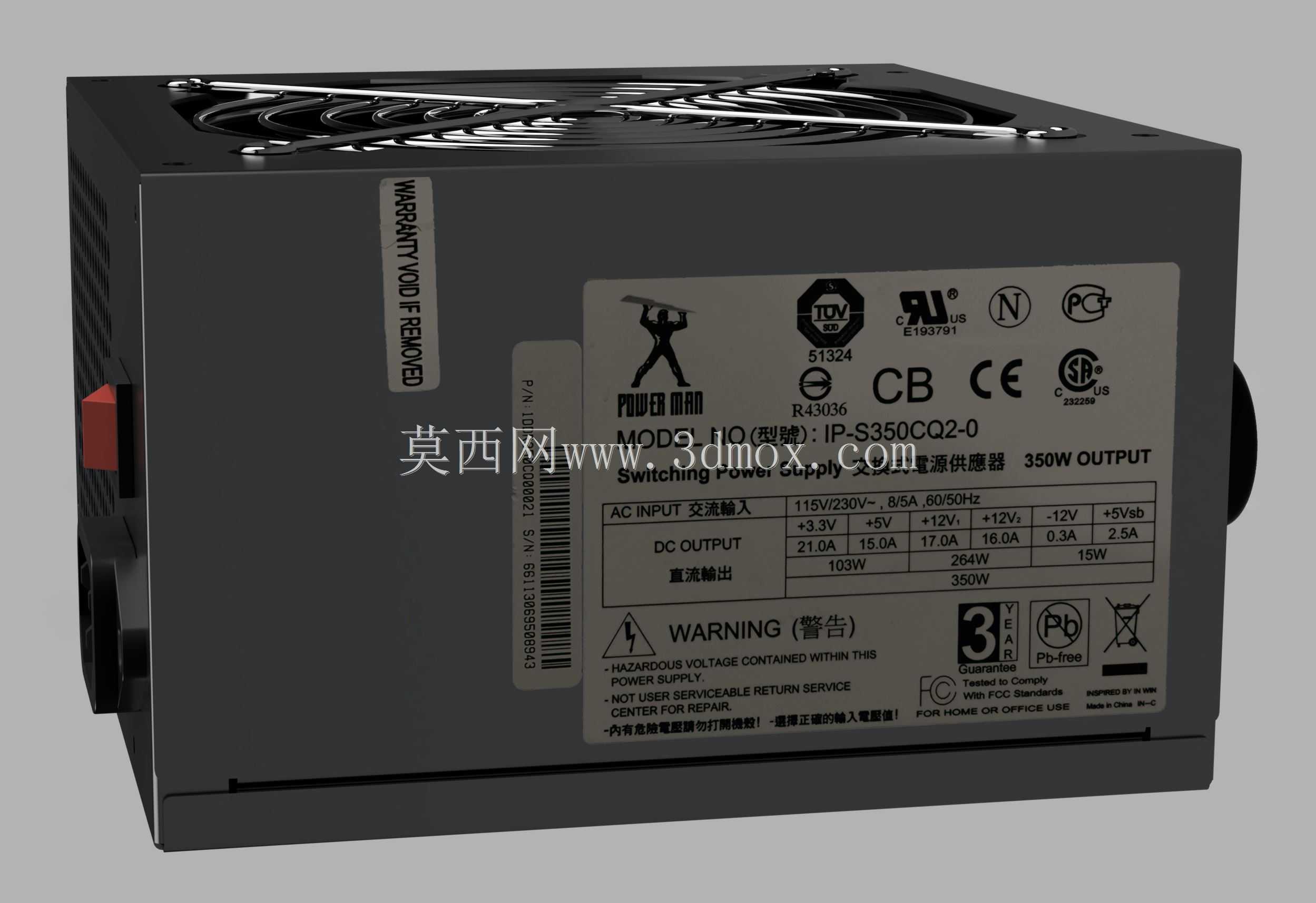

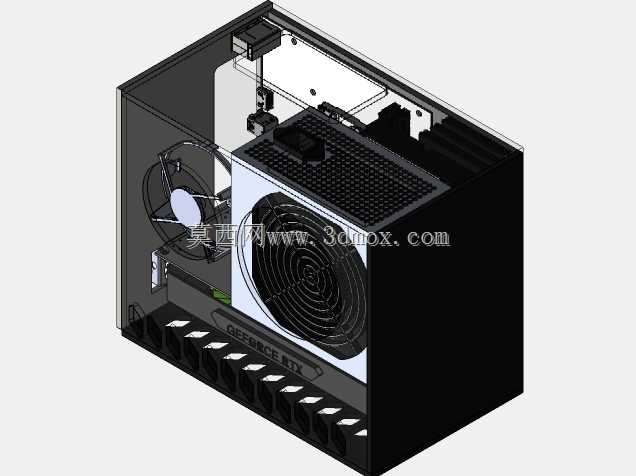

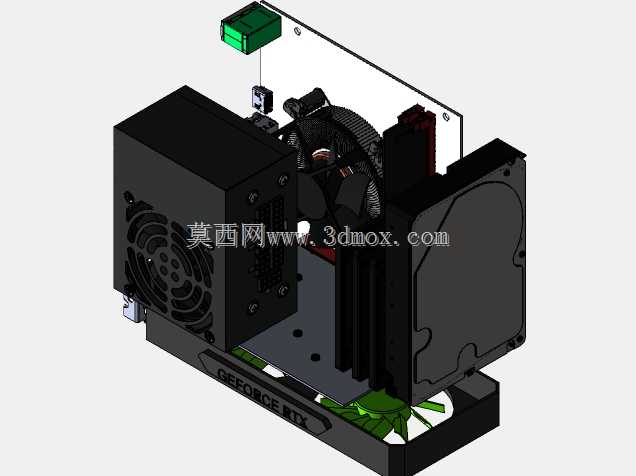

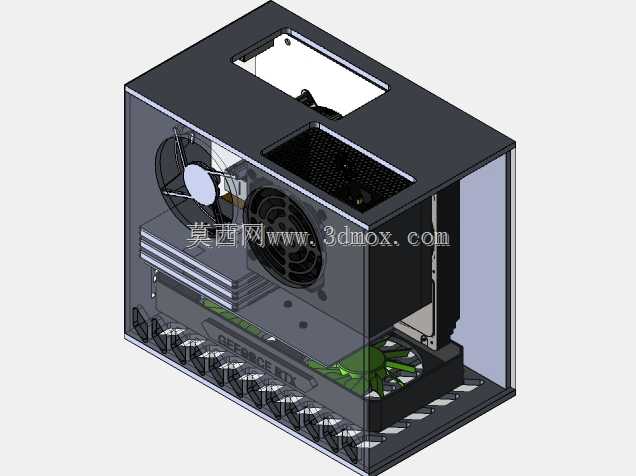

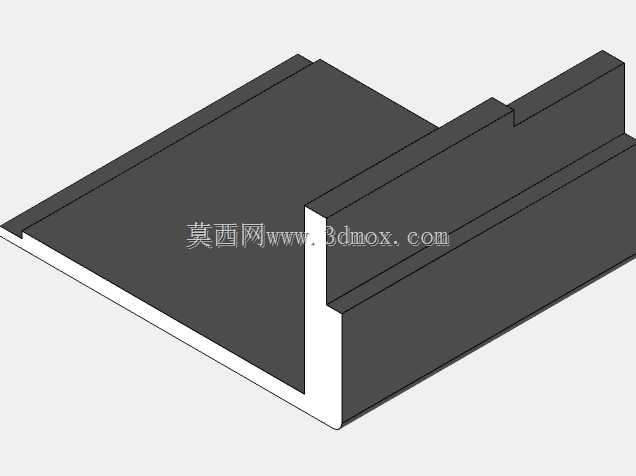

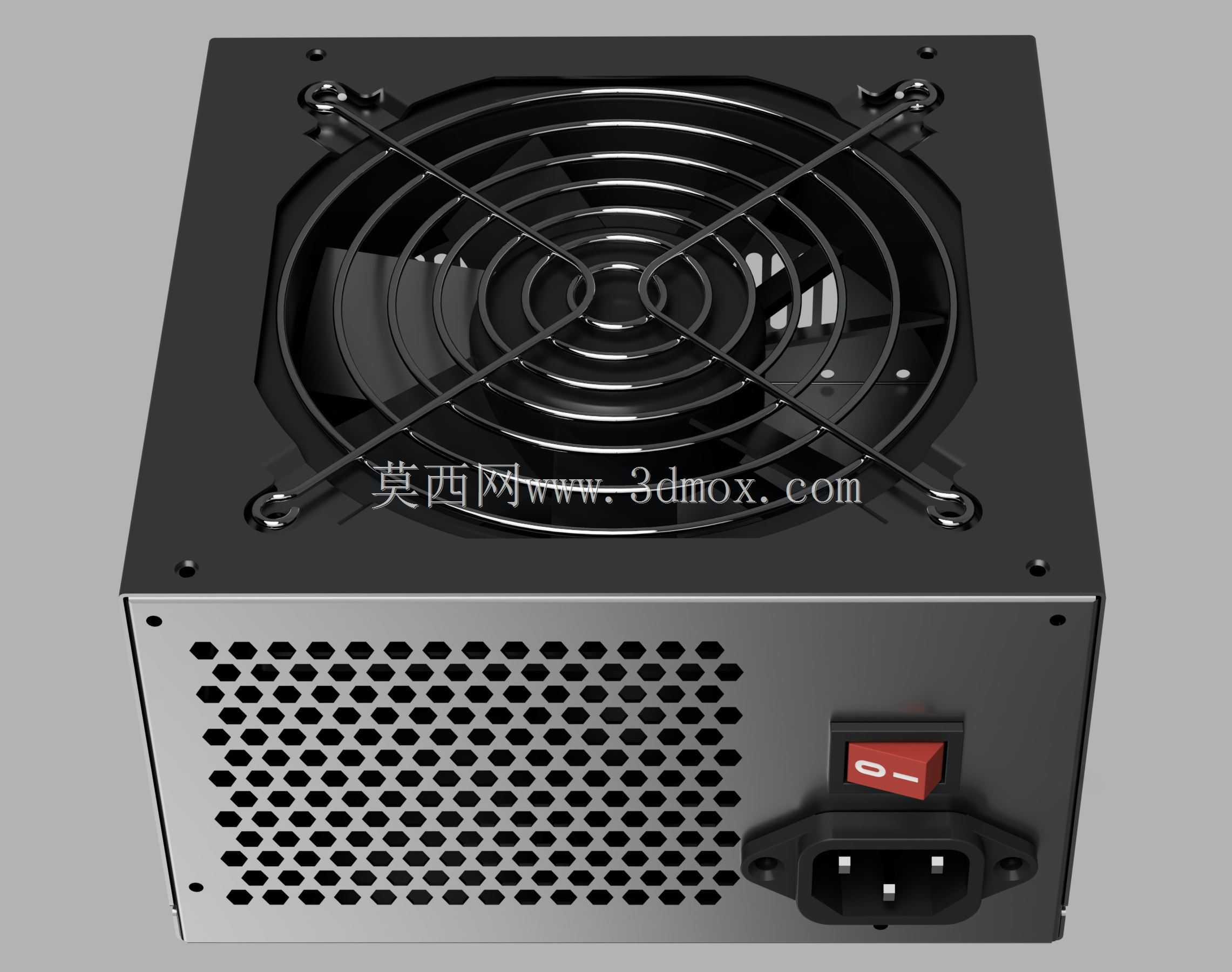

　　从整机布局来看，箱体采用左右分舱的紧凑排布逻辑，一侧预留大直径圆形风道开口，对应前置进风区域，可适配大尺寸散热风扇或者水冷排安装位，另一侧为封闭侧舱，侧壁预留多组竖向排布的扩展接口开孔，对应主板后置IO、显卡输出接口以及供电走线的穿出需求。箱体内部设置分层安装导轨，底层预留独立显卡的安装滑槽，可兼容短款双槽游戏显卡，显卡上方预留主板固定螺柱阵列，对应Mini-ITX规格主板的标准安装孔位，电源仓位布置在箱体后侧边角，适配SFX小尺寸电源，走线空间沿箱体侧壁预留的线槽收拢，避免线缆干涉风路。

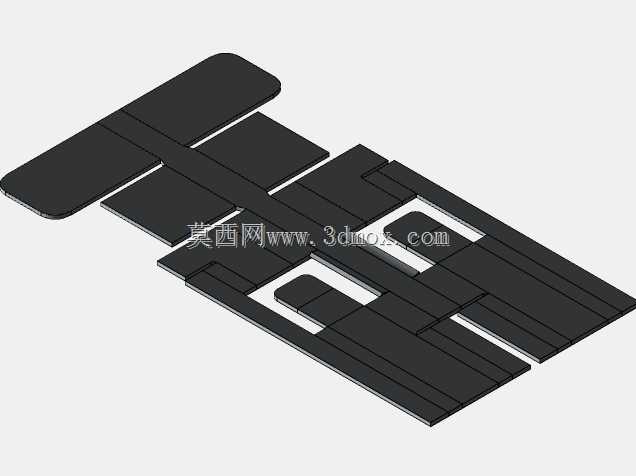

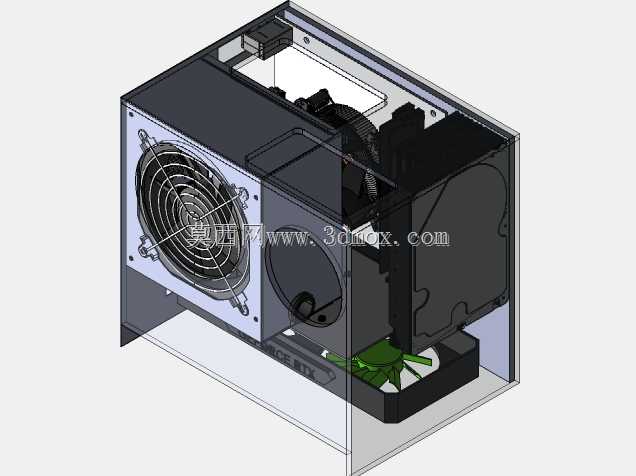

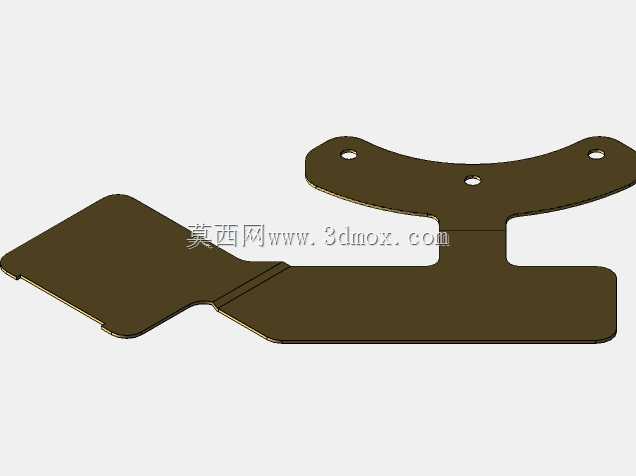

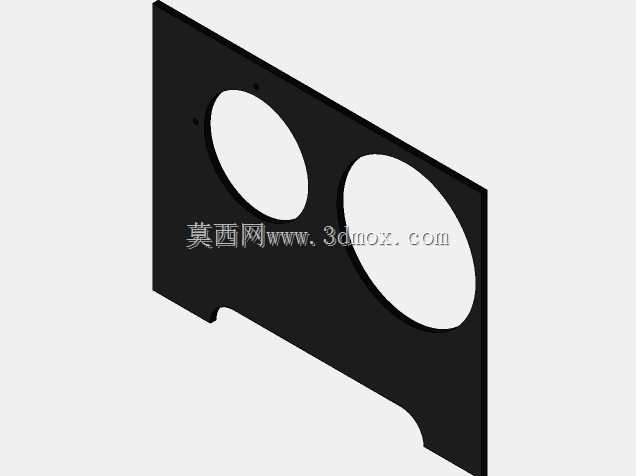

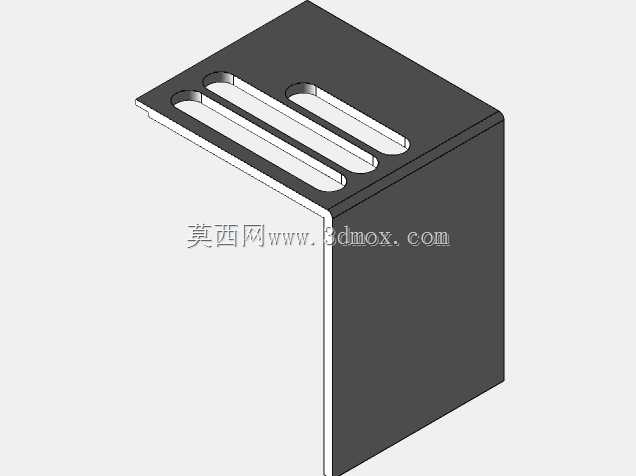

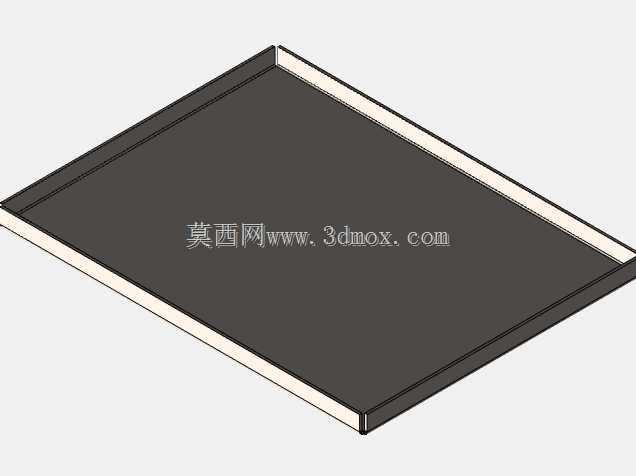

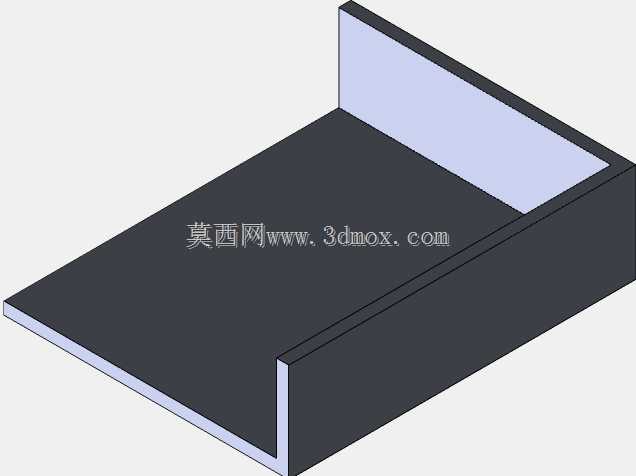

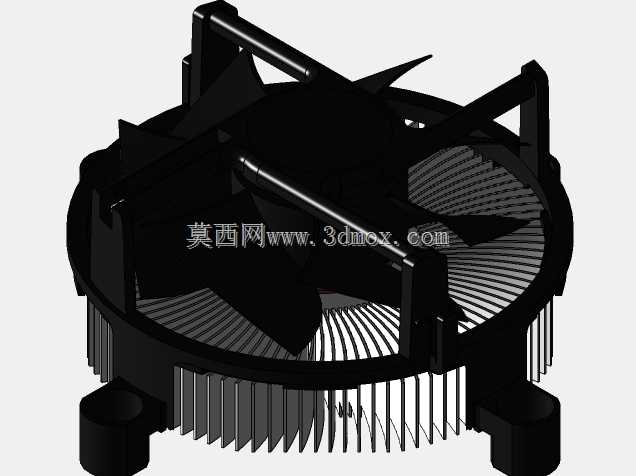

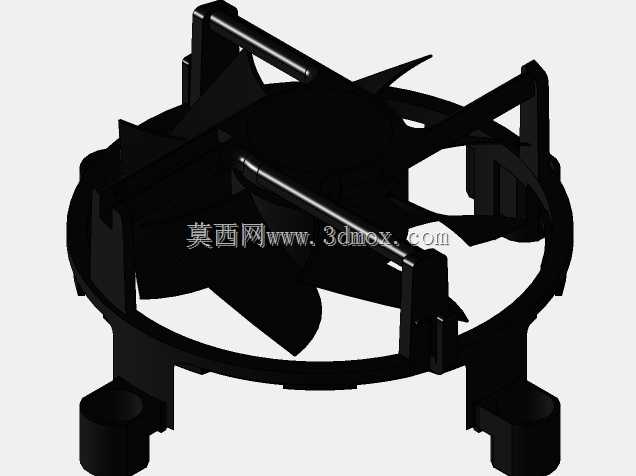

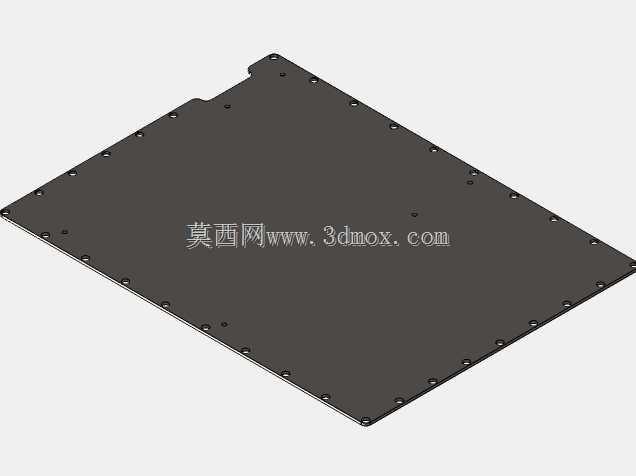

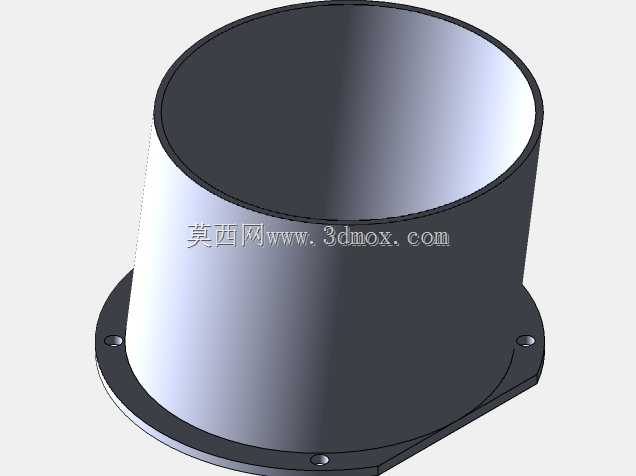

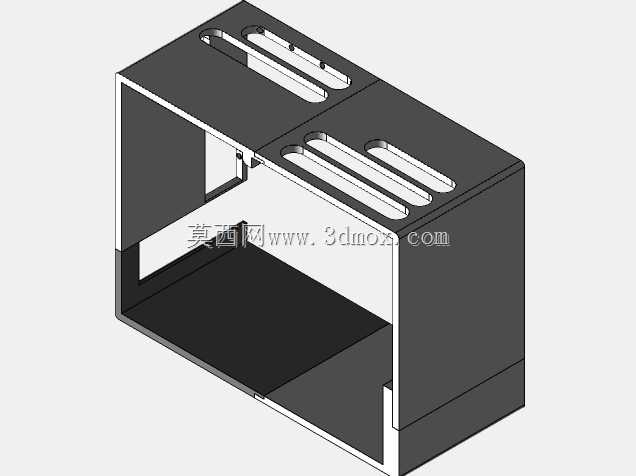

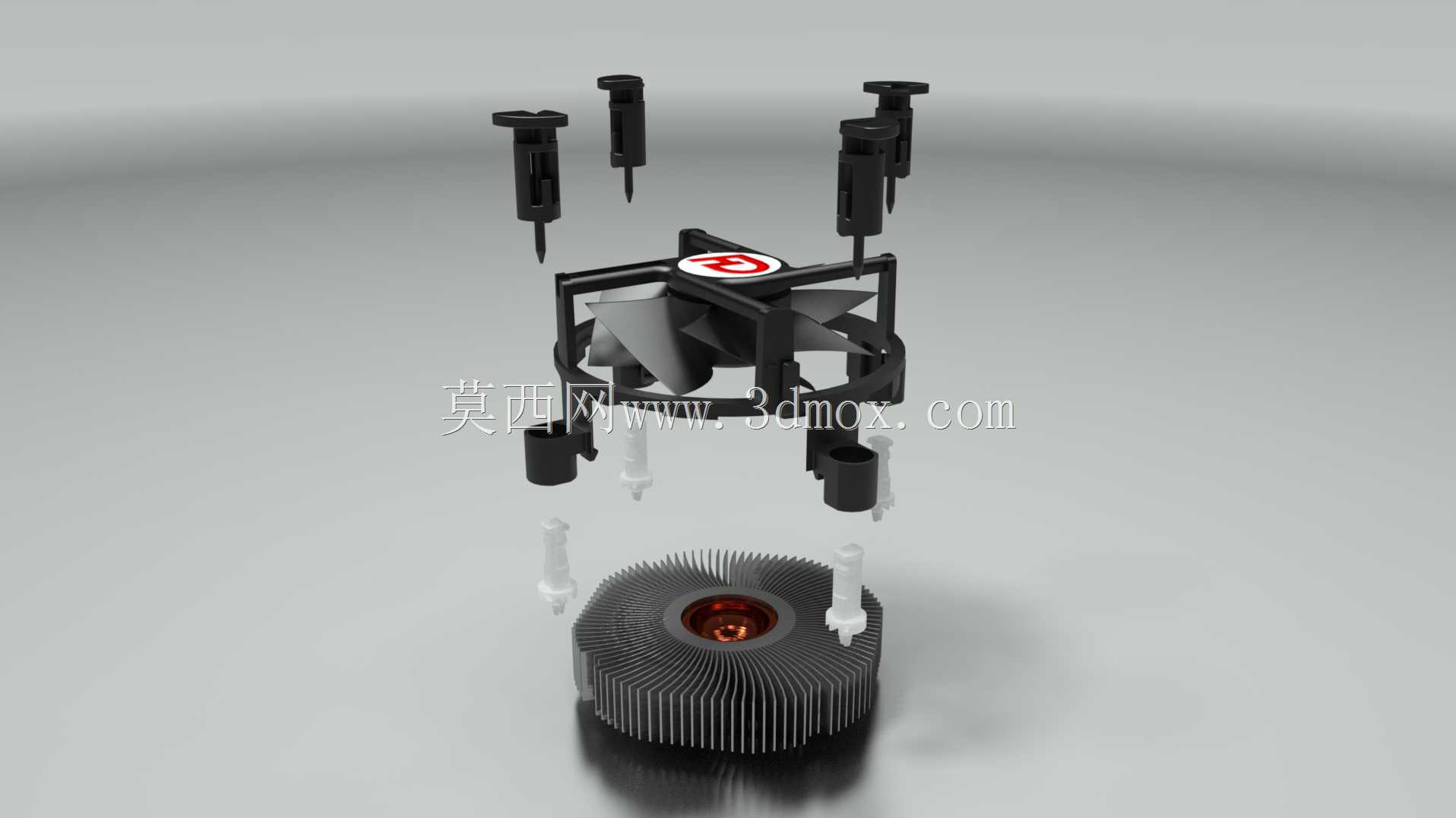

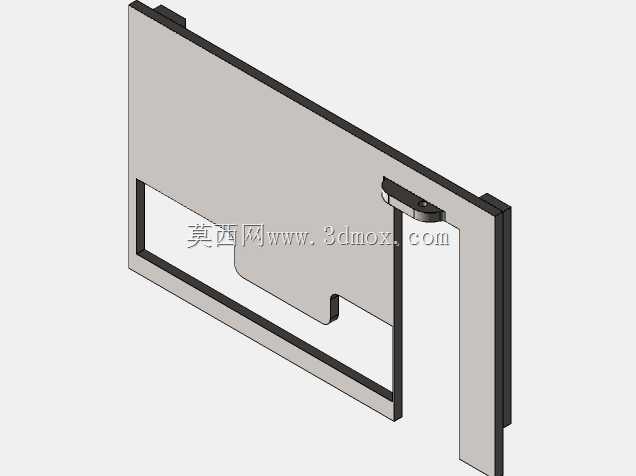

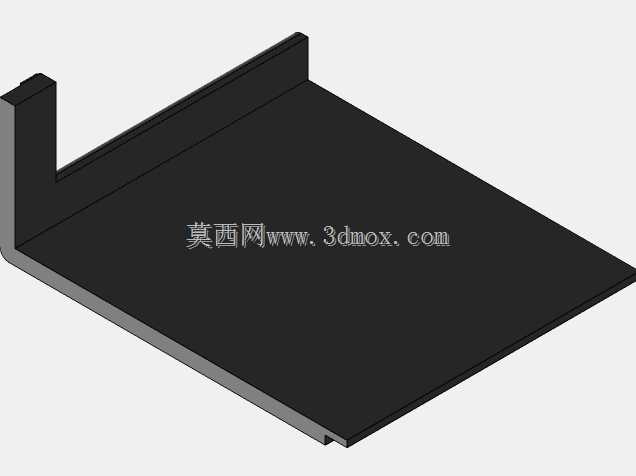

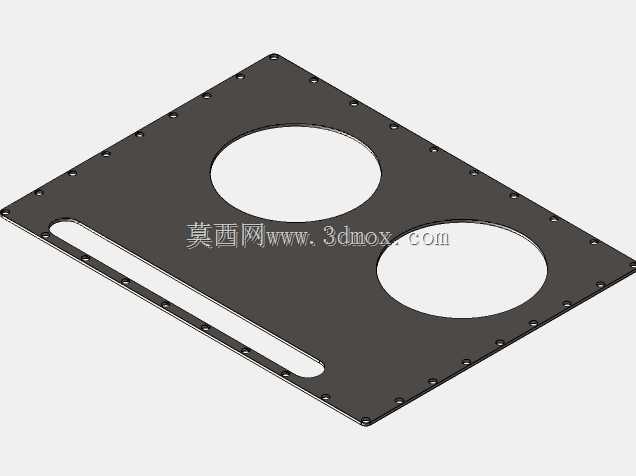

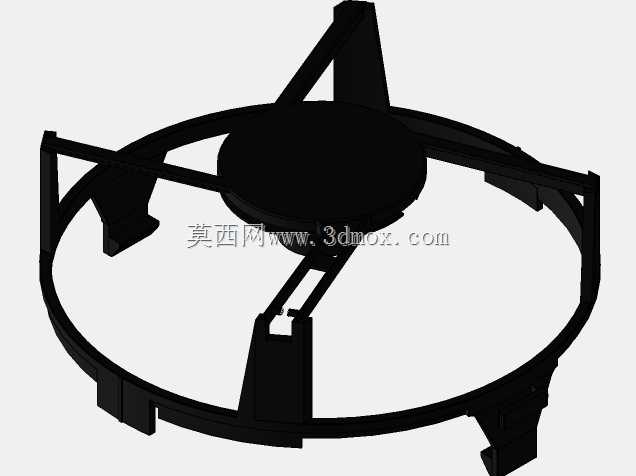

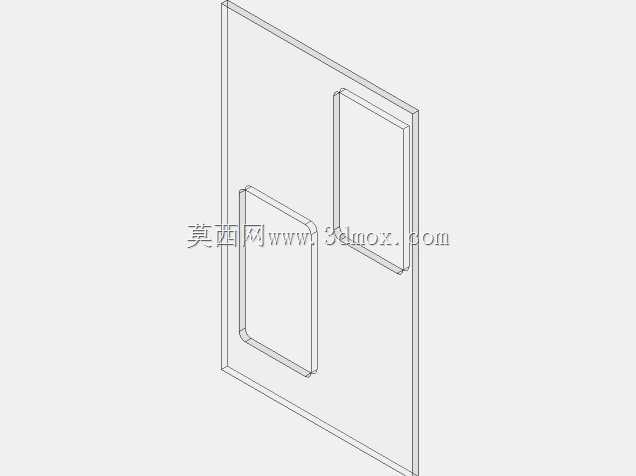

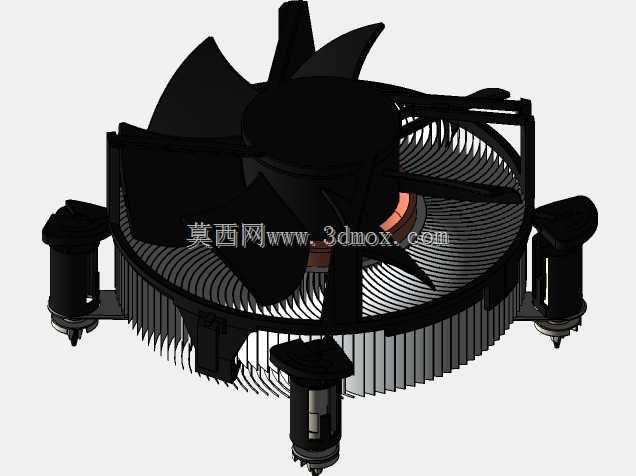

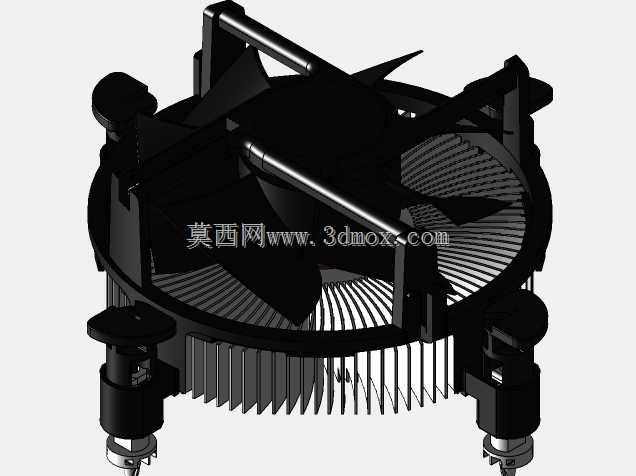

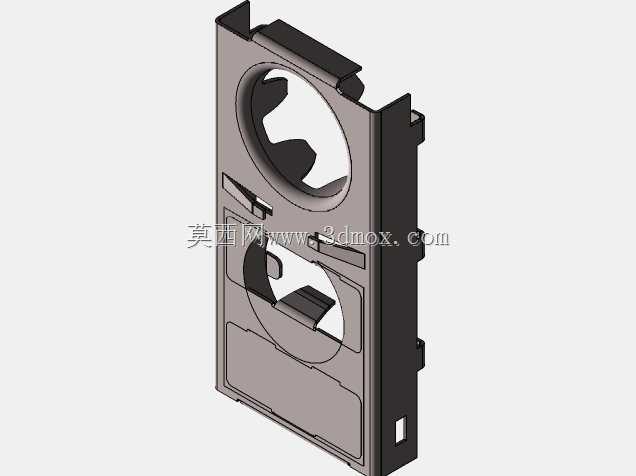

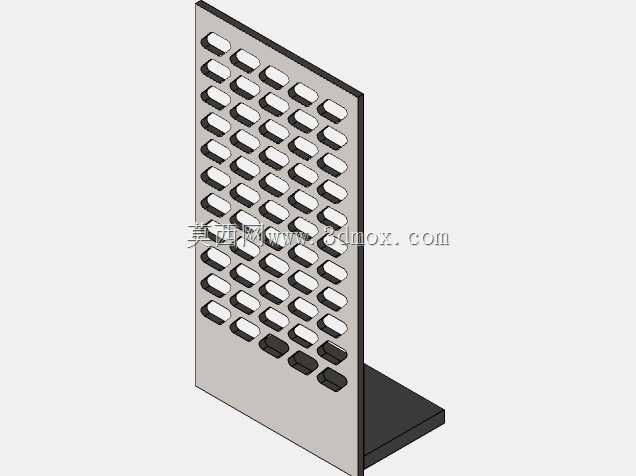

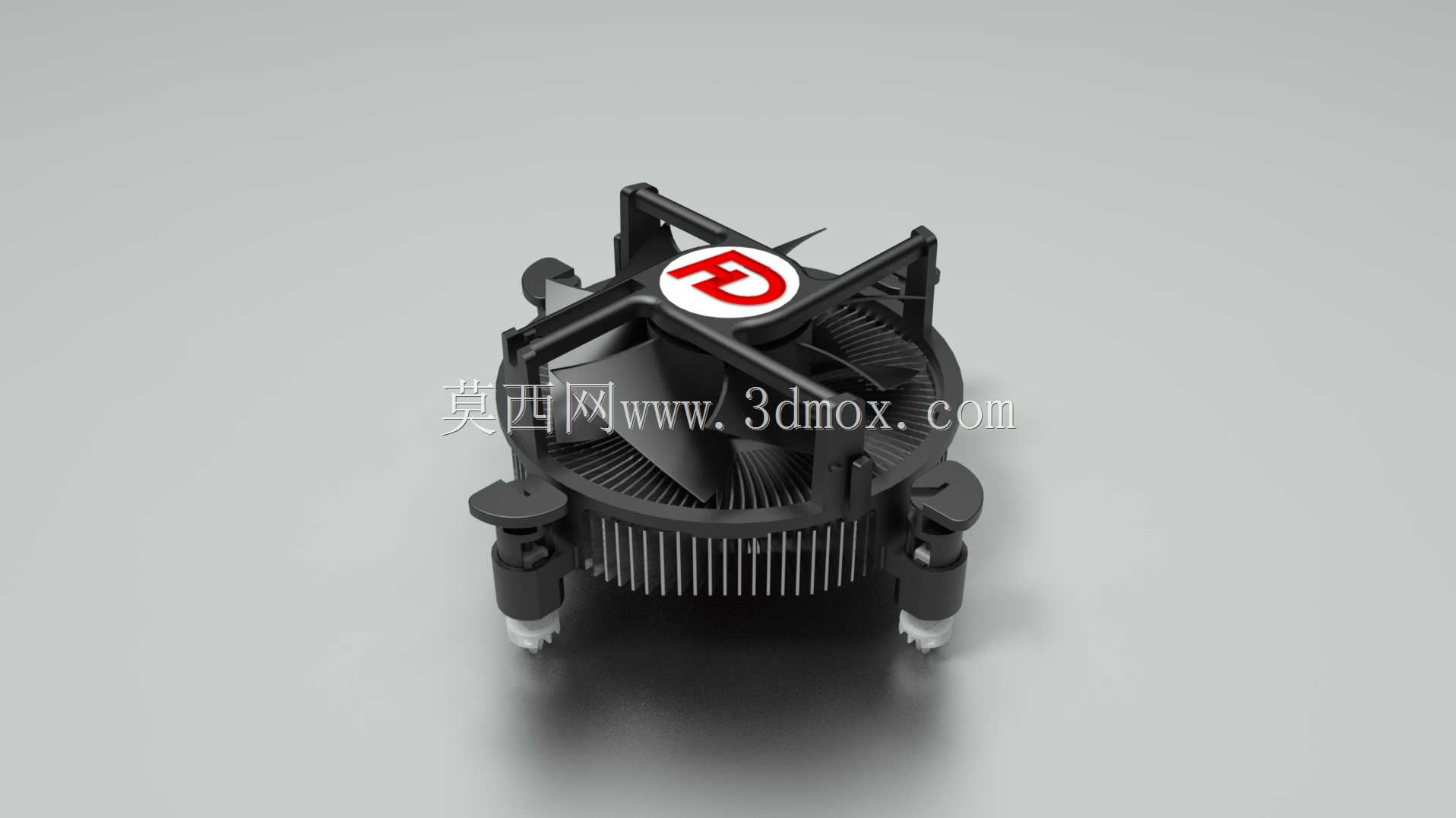

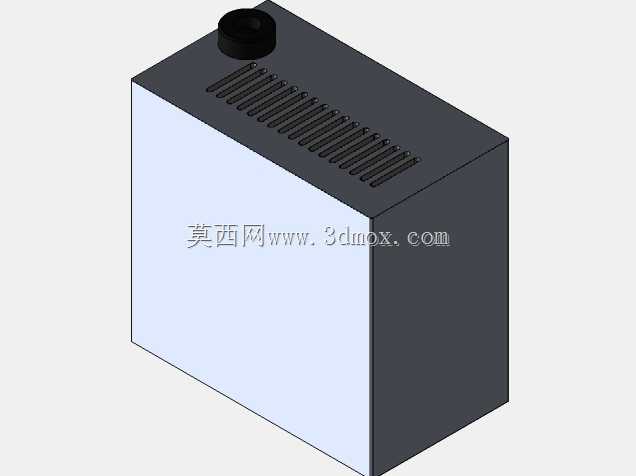

　　散热设计是这套小机箱的核心考量，前端直接外露轴流风扇安装位，风扇通过四角的固定孔直接锁附在3D打印的前面板框架上，进风直吹显卡与主板供电区域，后侧对应排风通道形成贯穿式风道，避免小容积箱体内部积热。箱体外壳的六个主体组装部位中，四个异形结构件采用3D打印制作，包含左右侧框架、风扇安装面板、顶部盖板，顶部盖板预留多条长条形通风开槽，辅助热空气上浮排出；剩余两个平板件采用裁切钣金或者亚克力板材制作，保证箱体整体刚性，同时减少3D打印的支撑耗材与打印时长。

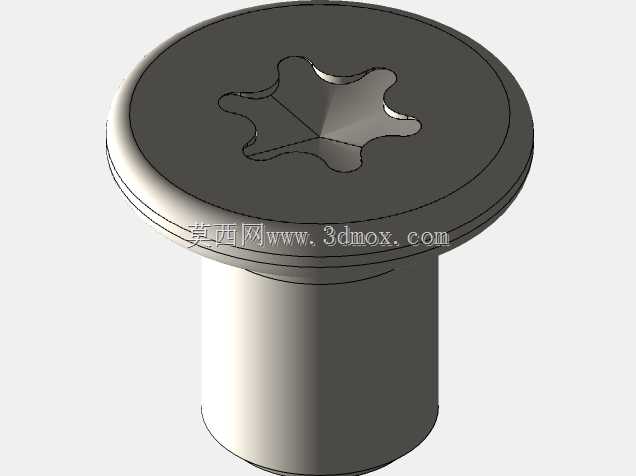

　　安装边界方面，整机外形趋近方正小立方体，占地面积不足常规ATX机箱的三分之一，可直接放置在桌面显示器下方、设备机柜浅层仓位或者移动工作台内；所有板卡的安装限位都做了止位凸台设计，组装时无需额外治具，板卡沿滑槽推入即可对准固定孔位，拼接部位采用螺丝锁附加定位卡扣组合，打印件的拼接公差预留0.2mm装配间隙，抵消FDM打印的成型收缩误差。箱体边缘全部做了翻边加强结构，避免薄型打印件受力变形，外接扩展位置的开孔边缘预留沉台，可嵌入标准IO挡板，保证装配后外观齐平。这套结构既满足日常办公、轻量算力终端的使用需求，也为小批量定制化工控主机的快速自制提供了可直接落地的结构参考，硬件升级时可通过更换对应打印面板适配不同长度的显卡与散热模组，无需重新制作整个箱体。
