碳纤维板面电动滑板代步载具结构

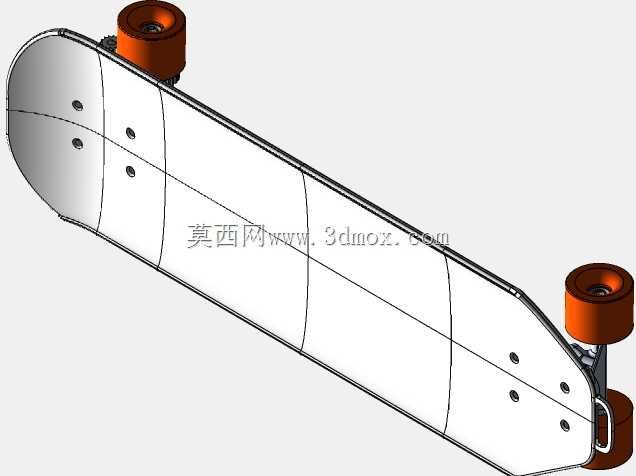

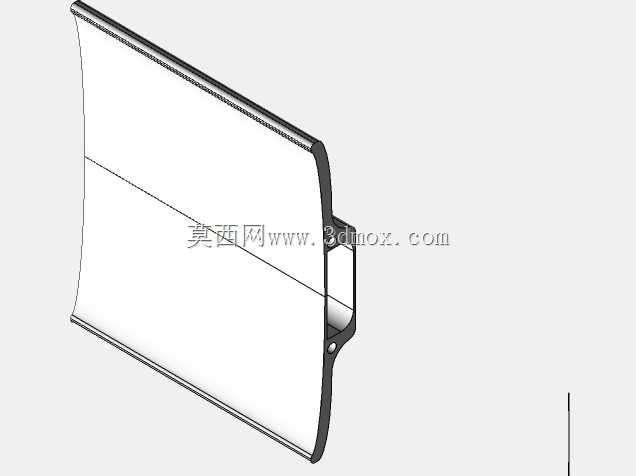

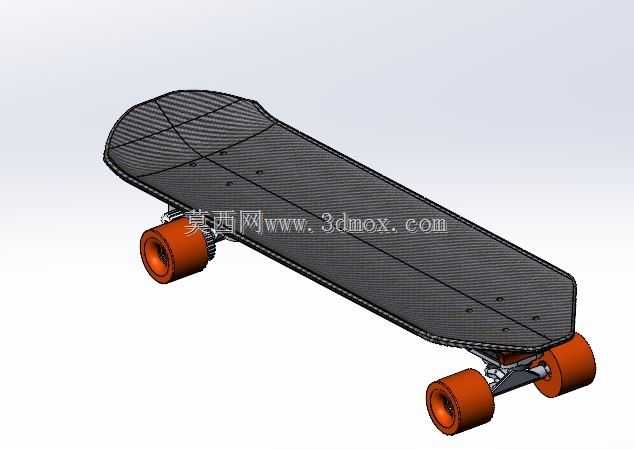

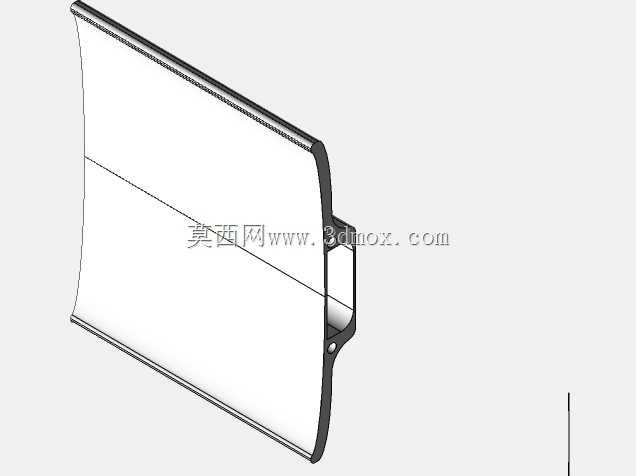

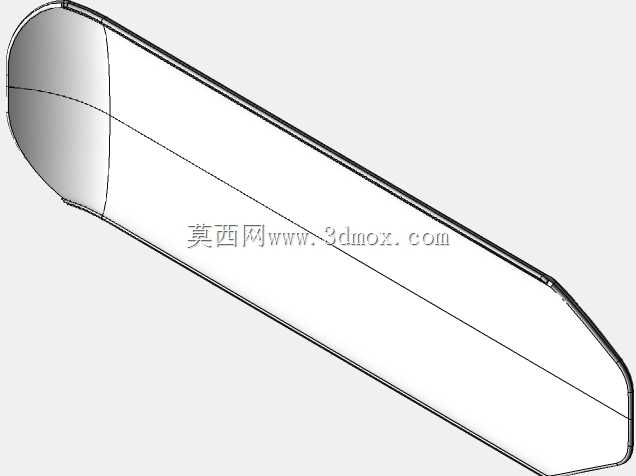

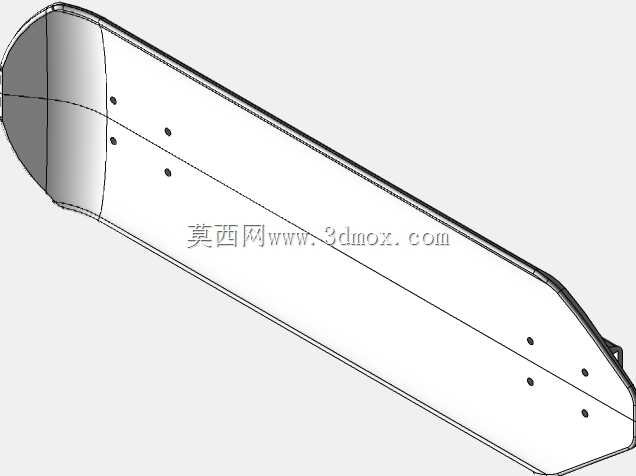

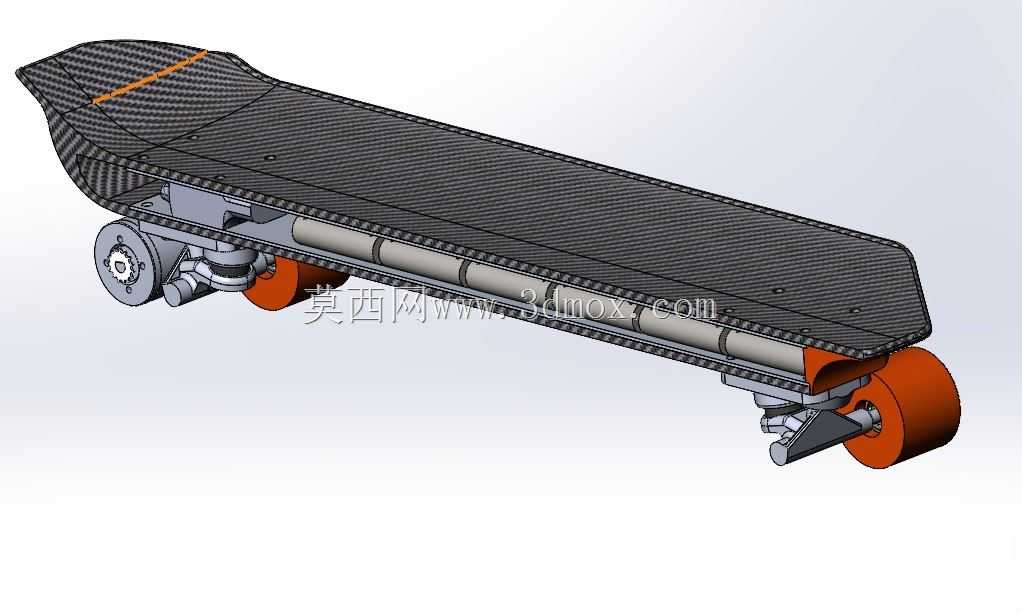

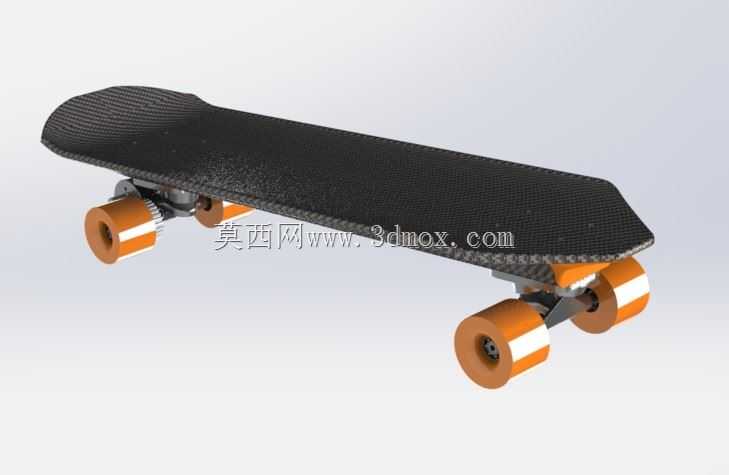

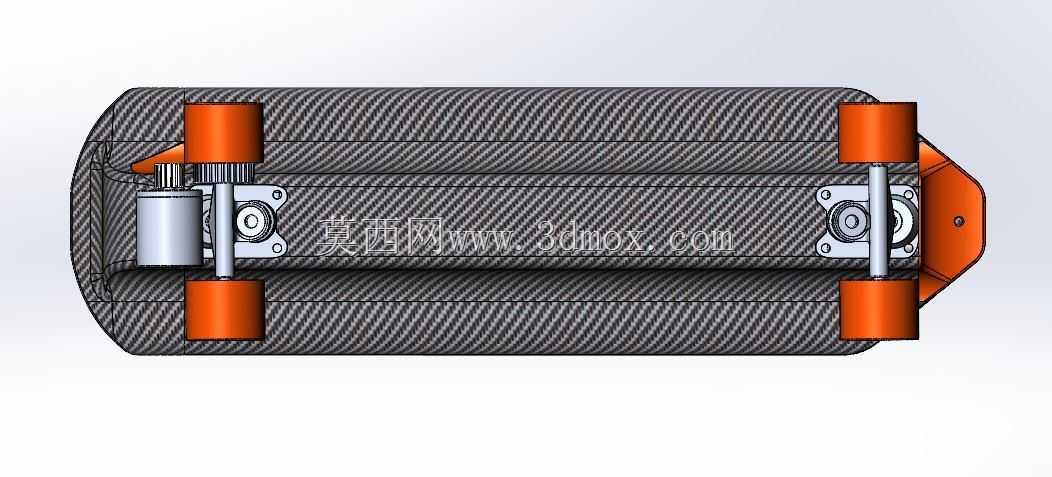

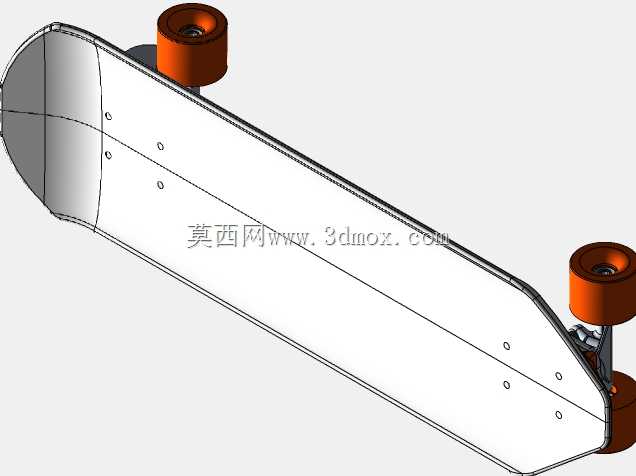

　　这款短距代步电动滑板的结构开发，核心围绕城市通勤最后一公里、园区巡检代步、休闲运动出行三类场景展开，区别于普通无动力滑板，整套结构把动力输出、储能承载、转向行走三个模块全部整合在狭长的板体空间内，没有额外外露的突兀支架。板体采用碳纤维纹理的高强度复合板面设计，整体轮廓做了前后端微上翘的造型，既保留脚踩滑行时的转向施力边界，也避免轮组跳动时板面蹭到轮面。板面在建模阶段拆分为3到4个可分段打印的成型部分，各段拼接后依托下方通长的方形管作为主承载梁，方形管的中空腔体内直接布置蓄能电池组与驱动控制器，不需要额外焊接独立的电池盒，管线可以顺着管腔内壁走线，外部没有裸露的线束，既降低涉水、磕碰带来的线路损坏风险，也让整车载荷直接通过方管传递到前后桥，板面的复合材料层只承担脚部踩踏的分布载荷，受力路径非常清晰。

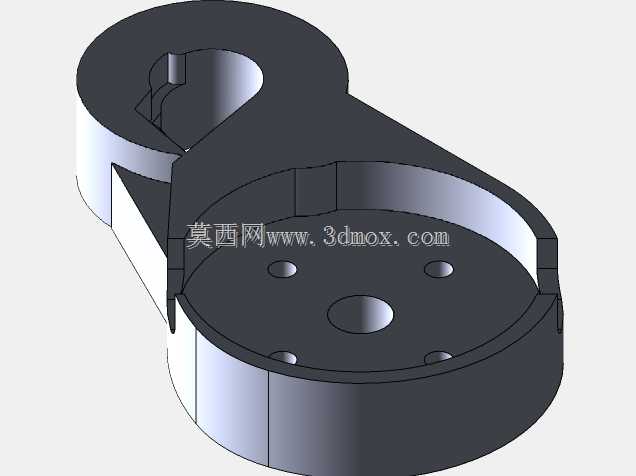

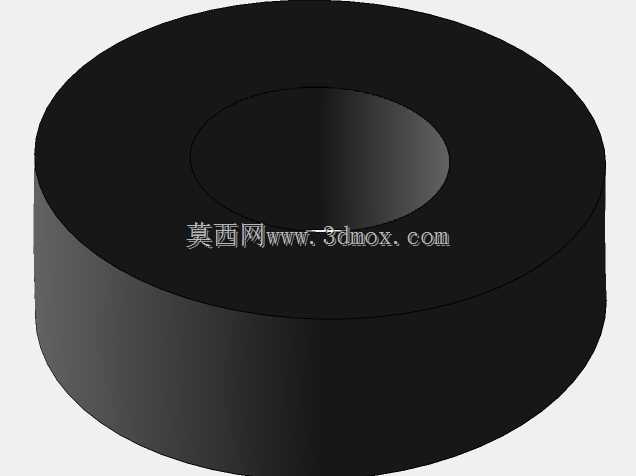

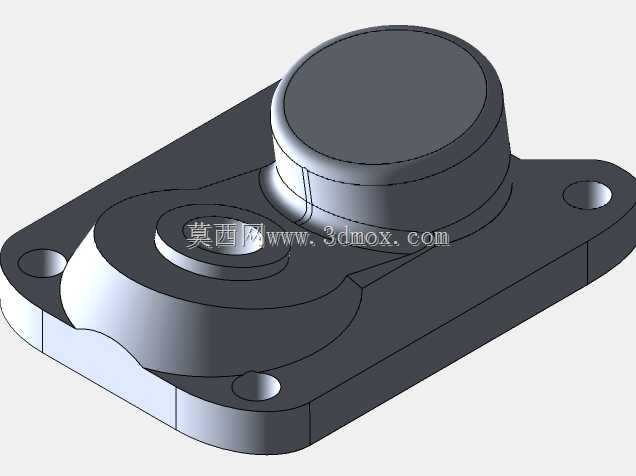

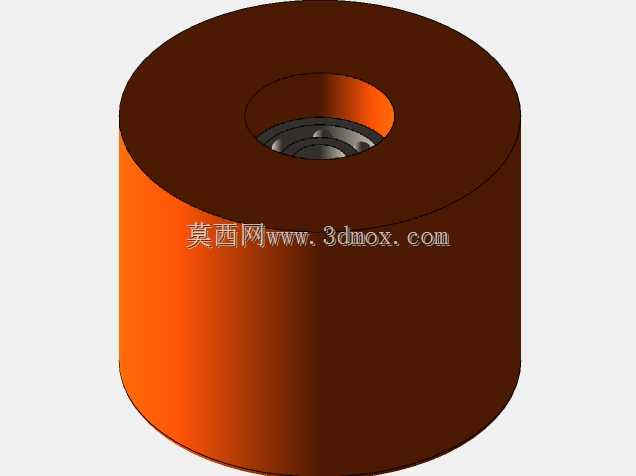

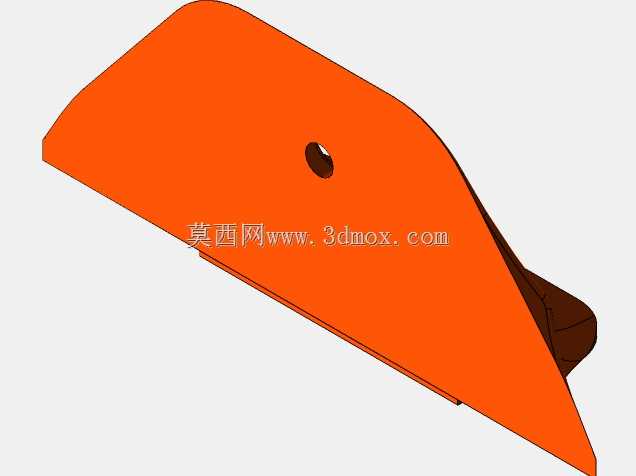

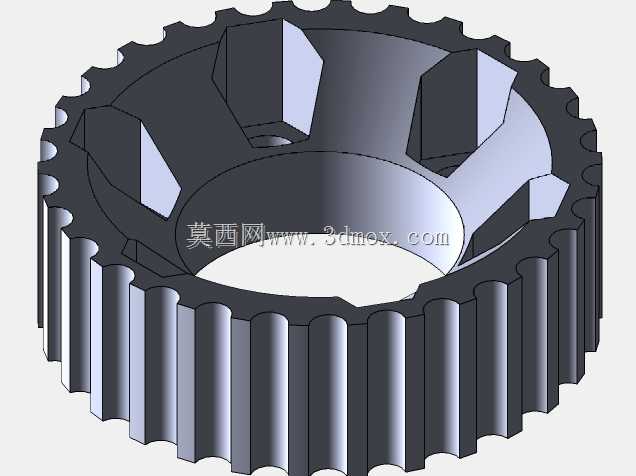

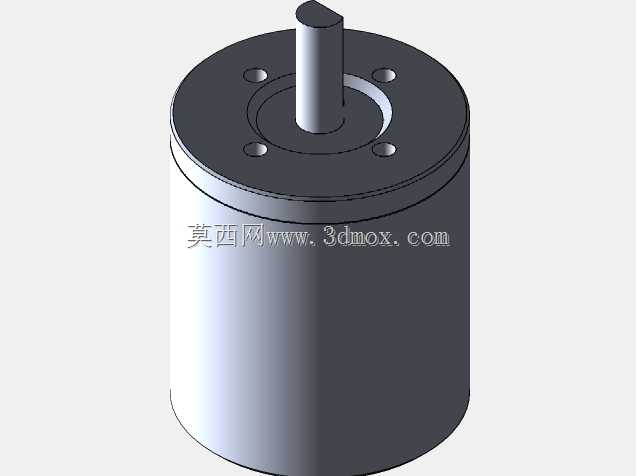

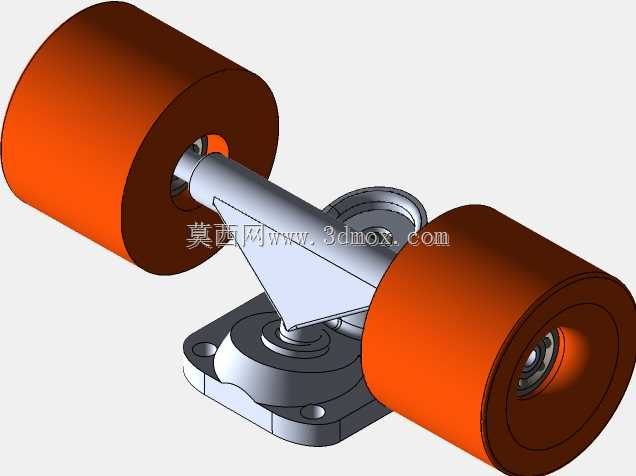

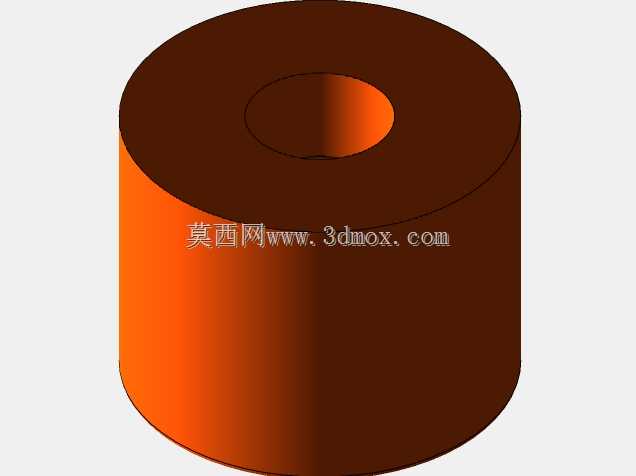

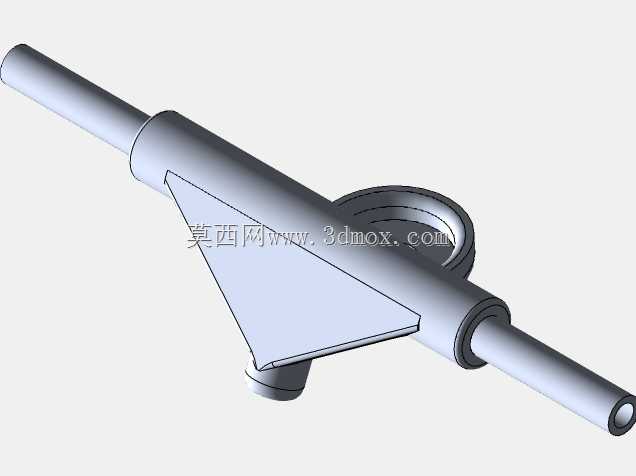

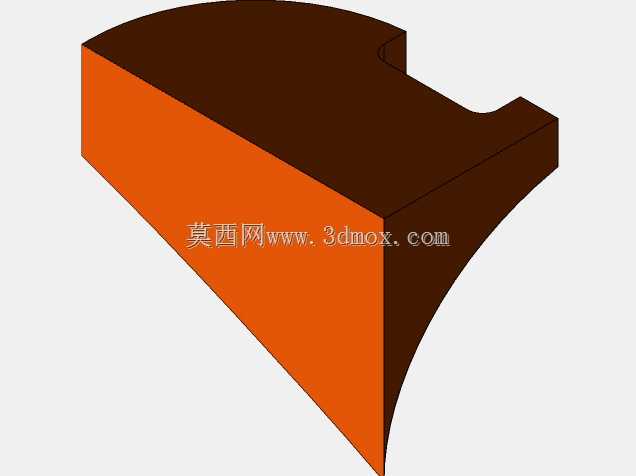

　　行走部分前后桥都配置了大直径橙色聚氨酯轮，前轮转向桥保留了传统滑板的倾角转向结构，立轴、缓冲垫、轮叉的配合间隙在建模时预留了足够的跳动余量，后轮集成驱动轮与传动支架，电机支架、轮座连接位都做了加厚的安装凸台，这些受力件都可以通过3D打印完成试制，安装孔位的同轴度在装配时可以直接配做，不需要复杂的机加工工序。设计时特意在板面表层规划了玻璃纤维或者碳纤维覆层的铺层空间，覆层固化后可以把分段打印的板体、下方方管主梁粘接成整体，整体刚性足以承受成人站立启停、过减速带的冲击载荷，不会出现板面弯折变形的问题。

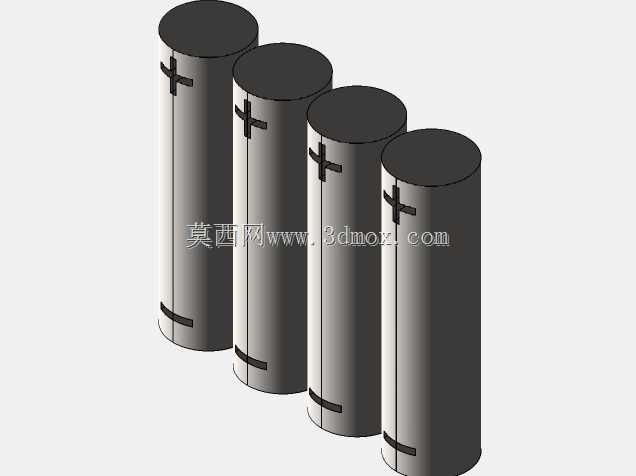

　　安装边界上，整车轮距、板长都控制在常规电动滑板的通用尺寸范围内，方管主梁的截面尺寸刚好容纳多节串联的储能电芯，控制器固定在电芯旁的空余腔位，电机输出端和后轮的传动对接位置预留了调节张紧的余量，前后桥和方管的连接位采用标准紧固件锁紧，后期维护时可以直接拆开板面分段件更换电芯或者控制器，不需要整体破坏复合板面。轮组的跳动行程、转向最大摆角都在三维装配里做了干涉校验，满打方向、后轮全负荷跳动时，轮面和板面、桥支架之间都保留了安全间隙，不会出现卡滞磨胎的问题，整套结构兼顾了自制试制的可加工性和日常代步的承载可靠性。
