桌面级三轴木工数控雕刻机结构设计

　　这套三轴数控雕刻设备面向小型工坊、教学实训与个人加工场景，主要完成木材、软塑料、亚克力、轻有色金属等板材的铣削、开槽、轮廓切割与浮雕加工，整机采用台式龙门布局，床身主体以多层胶合板拼装而成，兼顾刚性控制与低成本制作需求，适合非量产的柔性加工作业。

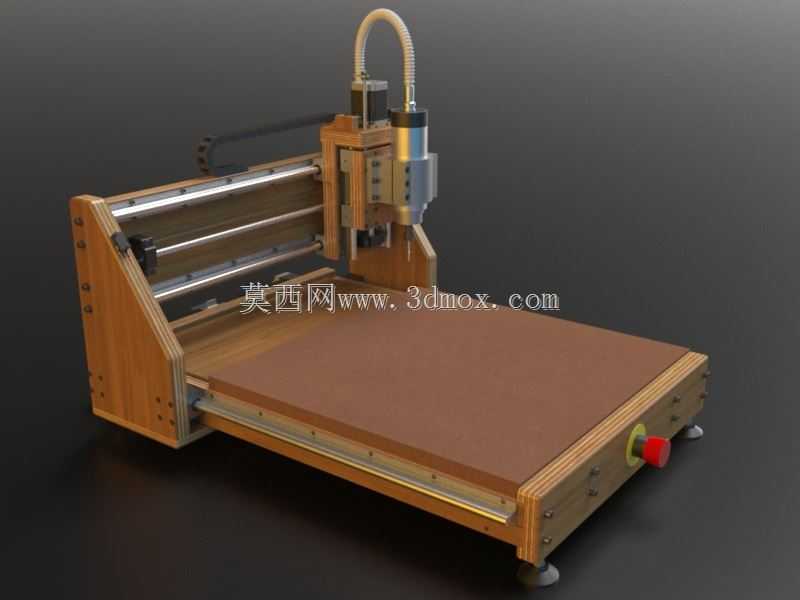

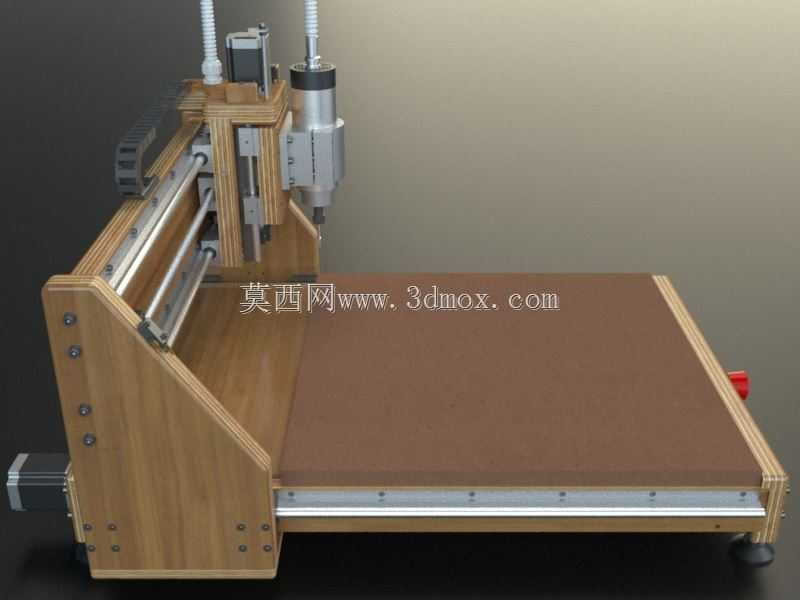

　　从安装边界来看，设备采用落地平放方式，底部设置可调支撑脚，无需额外预埋地基，工作台面为矩形平整加工区，工件通过夹具或压板固定在台面上；X向传动沿床身两侧长导轨布置，Y向运动由龙门横梁整体前后移动实现，Z轴滑座搭载高速电主轴，主轴下端装夹铣刀，顶部配置可弯曲吸尘管路，加工过程中可同步抽走木屑与切屑。整机外围预留了电控安装位、手轮操作位与急停按钮位置，侧面红色旋钮用于紧急断电，接线与走线空间在床身侧板内部整合，避免管线干涉运动部件。

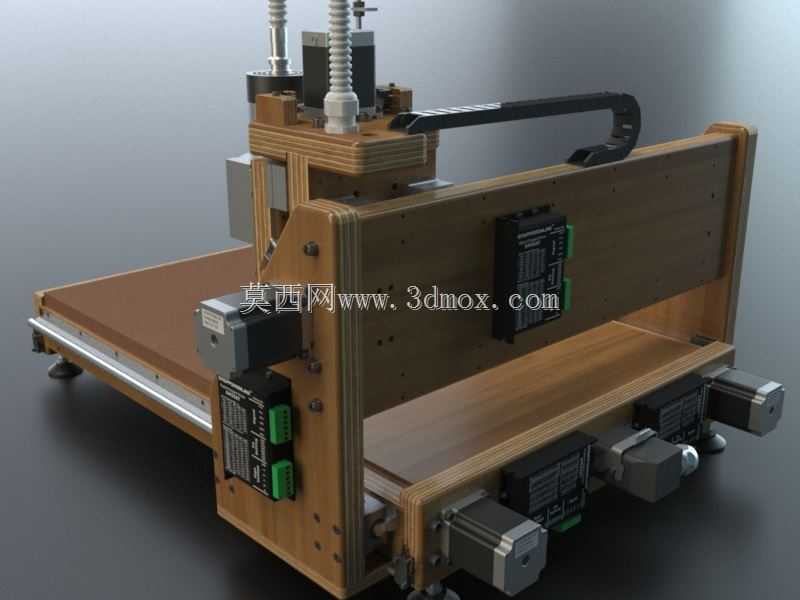

　　结构设计上，木质床身通过侧板、横梁与加强肋拼接，板材拼接面采用定位销与紧固件组合，保证装配后导轨安装面的平行度；直线导轨与丝杠沿运动方向对称布置，降低切削反力带来的偏载。龙门立板承担Z轴模组与主轴的重量，立板之间设置横向连接杆，提升框架抗扭能力；主轴滑座沿Z向导轨上下进给，满足不同厚度工件的吃刀深度调节。三轴传动均采用螺杆副配合导向件，进给平稳，反向间隙可控，能够适配二维切边与三维曲面铣削的路径要求。

　　实际使用中，设备先按工件厚度对刀，再由控制系统执行G代码路径，主轴旋转带动刀具完成材料去除；Y轴龙门移动承担长方向进给，X轴带动主轴左右走刀，Z轴负责抬刀、下刀与深度控制。吸尘管随主轴同步移动，可在雕刻、开槽、钻孔等工序中保持排屑顺畅。工作台四周留有操作空间，上下料时从正面与侧面取放板材，维护时可直接打开侧板检查导轨、丝杠与传动连接件。

　　建模过程中需重点核对三轴行程与床身外形的包络关系，确认龙门在Y向极限位置不与床身端部碰撞，Z轴下行至最低位时刀具不冲击工作台面，主轴、吸尘管、拖链与线缆在全行程内保持安全间隙。木质框架的紧固件孔位、导轨安装基准面、电机安装座与主轴夹持座均需按装配关系建模，保证零件拼装后运动同轴度与导向精度。该结构既体现了小型数控铣床的典型龙门传动方案，也兼顾了自制设备的材料工艺与装配可行性。
