CA6140车床配套蜗轮蜗杆减速传动箱

　　这套蜗轮蜗杆传动箱体主要适配CA6140普通卧式车床的进给传动支路，在溜板箱、走刀机构的低速大扭矩输出段承担减速与换向负载，也可直接移植到同规格中小型金属切削设备、轻工输送线的低速驱动端，替代原有多级直齿轮减速组，在有限安装空间内获得更大单级传动比。

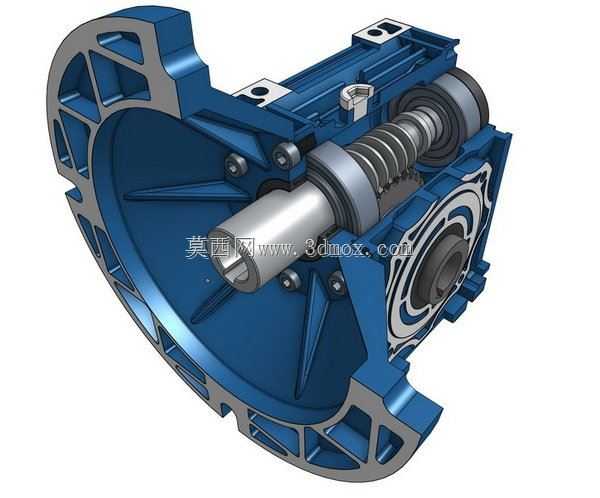

　　从整机布局来看，输入端采用同轴式蜗杆轴结构，蜗杆与输入轴做成一体，两端由深沟球轴承支承在箱体镗孔内，轴承位预留了挡圈与端盖密封槽，装配时可通过端盖垫片调整轴承游隙，避免蜗杆受热伸长后出现卡滞。蜗轮侧输出轴垂直于输入轴轴线，呈90度交错布置，输出端法兰盘直接对接车床溜板的光杠或丝杠连接座，法兰止口尺寸沿用CA6140原厂安装接口，不需要额外改造床身安装面即可完成替换。

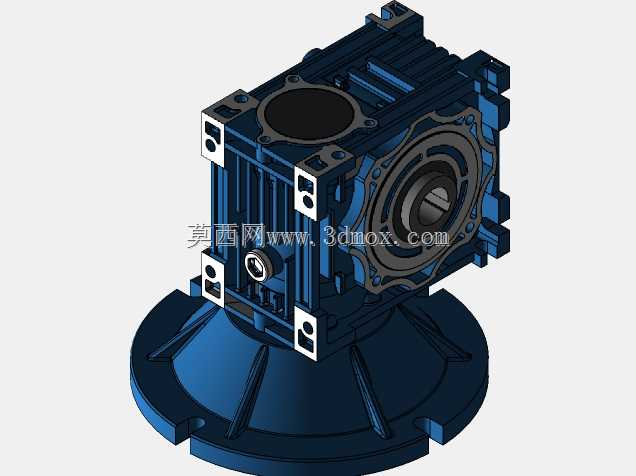

　　箱体采用剖分式铸铝壳体设计，外侧布置多道放射状加强筋，既减轻整机自重，又能在蜗杆蜗轮啮合发热时通过筋片扩大散热面积，控制连续运转下的油温升。壳体上的安装耳座预留了四个沉头固定孔，孔位间距与车床溜板箱原有安装螺孔完全对应，安装边界控制在原减速机构的外包络尺寸内，不会与床身导轨、拖板行程发生干涉。箱体侧面开设了油位观察孔与注油塞孔，底部设置放油螺塞，日常维护时不需要整体拆解箱体即可更换蜗轮蜗杆润滑脂，适配车间设备维保的常规操作流程。

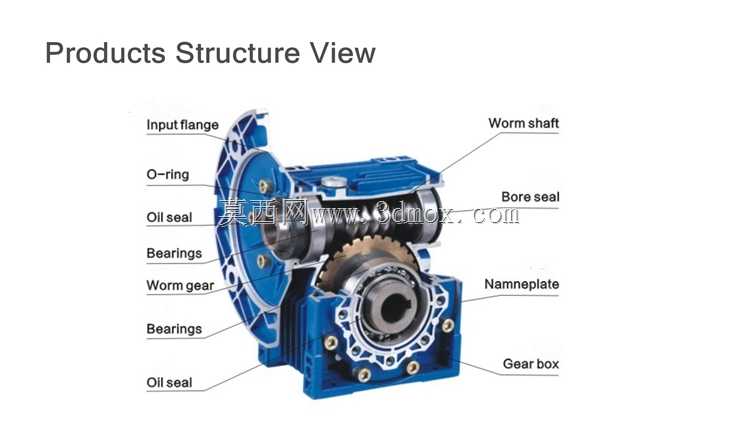

　　传动副选用阿基米德圆柱蜗杆匹配锡青铜蜗轮轮缘，蜗轮轮芯采用铸铁材质，轮缘与轮芯通过过盈配合加紧固螺钉连接，磨损后仅需更换铜质轮缘即可修复传动精度，降低备件成本。蜗杆轴输入端伸出箱体的部位设置了双唇形油封，防止车床切削液、金属碎屑进入箱体内污染润滑介质，输出轴端则采用迷宫式密封结构，适配低速大扭矩工况下的长期运转。

　　建模过程中完整还原了所有零件的装配约束关系：蜗杆轴的轴承配合公差、蜗轮与输出轴的平键连接、箱体剖分面的定位销孔、端盖连接螺栓的排布都按照实际加工装配逻辑搭建，工程人员可以直接在模型基础上校核干涉间隙、测绘备件尺寸，也能作为机床改造时选型核对安装接口的参照，直观判断该减速箱在整机布局中的占用空间与传动路线是否匹配现有设备的改造需求。箱体内腔预留了足够的储油空间，蜗杆下部浸在润滑油池中，运转时可将油液带到蜗轮啮合面，形成稳定的油膜润滑，降低齿面磨损速率，适配车床频繁启停、正反转切换的进给工况。
