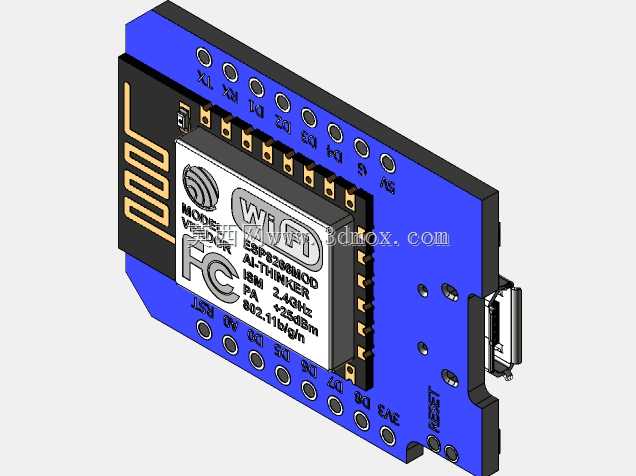

WemosD1mini物联网开发板结构设计

　　在小型物联网终端的硬件结构开发环节，开发板的三维结构建模往往是整机布局的前置工作，这块Wemos D1 mini类WiFi开发板的结构还原，覆盖了板体轮廓、排针布局、接口位置与板载模块的全部装配边界，可直接嵌入智能传感节点、小型联网控制装置的整机设计流程中。做结构设计时首先要锁定板体的安装基准，这类迷你开发板采用双层PCB基板，板体边缘预留了标准安装孔位，孔位间距适配通用面包板与小型钣金安装支架，建模时将安装孔的沉台深度、孔壁公差按常规PCB装配要求还原，后续整机外壳设计时可直接匹配螺柱高度，避免后期装配出现螺柱顶起板件、孔位错位的问题。板体两侧的排针是结构干涉检查的核心区域，两侧排针分别引出GPIO、电源、串口等引脚，

　　排针的塑座高度、插针伸出长度都按实物装配尺寸建模，当开发板叠装在底板、或者插在面包板上时，可直接校验排针与周边元件、外壳内壁的安全间隙，防止插针弯折、塑座与相邻结构件发生挤压。板载的WiFi核心模块位于板体中部，模块的金属屏蔽罩轮廓、丝印区域的高度差都做了还原，屏蔽罩顶部与外壳内壁的预留间隙需要兼顾散热与绝缘，建模时标注出模块的最高凸起边界，整机布局时可在对应外壳位置预留散热格栅，避免屏蔽罩长期贴壳导致局部积热。板端的Micro USB接口布置在板体侧边，接口的金属外壳轮廓、插接口的深度都按实物尺寸还原，外壳开孔时可直接参照模型的接口位置定位，保证USB插头插入时不会被外壳边缘剐蹭，插拔行程不受遮挡。板体边缘的复位按键、

　　贴片元件的微小高度差也没有省略，这些细节在紧凑外壳设计中直接决定干涉检查的准确性，哪怕是贴片电容、电阻的0.几毫米凸起，在超薄外壳设计中都可能出现顶壳问题。这类开发板常被用于小型环境监测终端、智能小家电控制板、物联网教学实验装置，三维结构模型可帮助结构工程师在开模前完成全部布局校验，不需要等待实物板到手就可以同步开展外壳设计，大幅缩短硬件产品的开发周期，同时也方便自动化专业的设计者在实训装置中完成板卡的固定布局，避免实训组装时出现孔位不匹配、接线空间不足的问题。
