Type-C扁平USB快充数据线结构

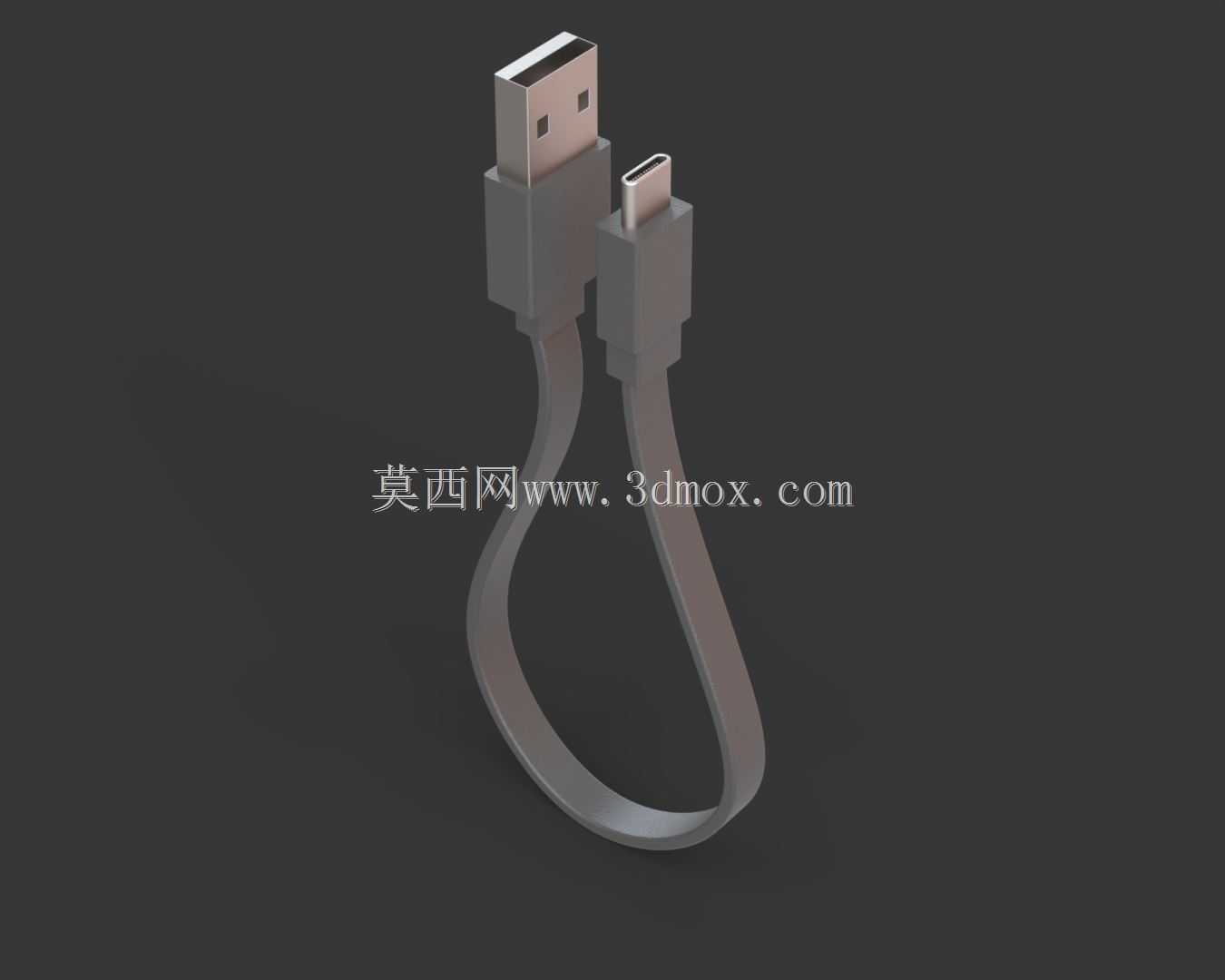

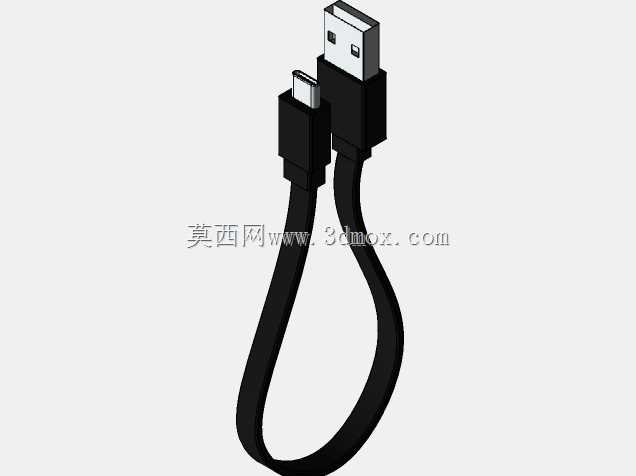

　　该模型呈现的是一根面向便携电子设备供电与数据传输场景的扁平USB充电线缆，一端为标准USB-A公头，另一端为Type-C公头，整体用于手机、平板、小型数码外设、调试终端以及带Type-C接口的工业手持设备之间的连接。线缆在实际使用中既要承担5V低压直流供电，也要兼顾信号传输时的弯折、拉扯和反复插拔，因此建模时不能只把线材当作简单圆管处理，而需要把接头外壳、金属插舌、注塑过渡段和柔性带身之间的尺寸关系表达清楚。

　　从结构上看，USB-A端保留了标准金属外壳的矩形轮廓，前端插入段厚度、宽度和倒角均按照常见公头边界建立，金属壳与后方塑胶护套之间设置台阶，便于表现装配层次。Type-C端尺寸更小，接口呈椭圆形薄型截面，金属外壳端部开口、内部舌片位置以及两侧对称过渡都需要准确还原；该端在插拔时对中性要求高，若外壳尺寸偏大，会造成设备端口插入困难，若偏小，则容易出现晃动、接触不稳。

　　线缆部分采用扁平带状造型，而非常规圆形线材。这种形态在消费电子配件中较常见，优点是弯曲后不易形成紧密缠绕，桌面走线更规整，同时在有限空间内能够沿设备边缘或夹具槽路布置。模型中带身以自然弧形弯转，表现材料在自由状态下的柔性姿态；工程建模时可将其理解为具有一定宽度和厚度的柔性体，宽度方向提供抗扭姿态，厚度方向保证反复弯曲能力。两端接头与带身连接处采用渐扩式注塑护套，截面从薄带逐步过渡到接头外壳，能够降低弯折应力集中，减少线芯在根部断裂的风险。

　　外形边界方面，USB-A端适合插入常规主机、充电器和工业HUB端口，Type-C端则对应薄型设备接口；布置时需在接头两侧预留手指捏持和插拔空间，尤其Type-C端后方护套较宽，不能与设备外壳加强筋、支架壁面发生干涉。扁平线身在机柜、检测台或展示工装中可沿线槽贴附布置，弯曲半径不宜过小，根部过渡区应避免被压在金属边缘长期受力。

　　建模思路上，金属端头宜采用壳体与插舌分层表达，塑胶部分通过拔模斜度和圆角体现注塑件特征，线缆则通过连续路径扫掠形成平滑带身。接头表面可区分金属拉丝、哑光塑胶和柔性线材三种质感，使装配关系、材料分区和使用状态更加直观。该结构既可用于消费配件外观校核，也可作为设备包装空间验证、线缆走向检查和接口周边干涉分析的参考。
