链条驱动重载滚筒输送线结构设计

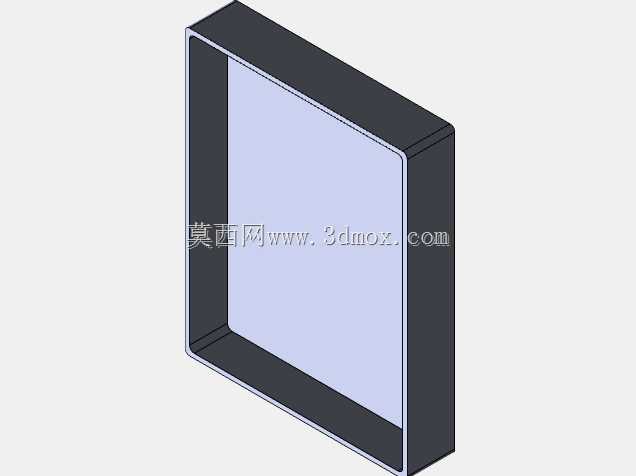

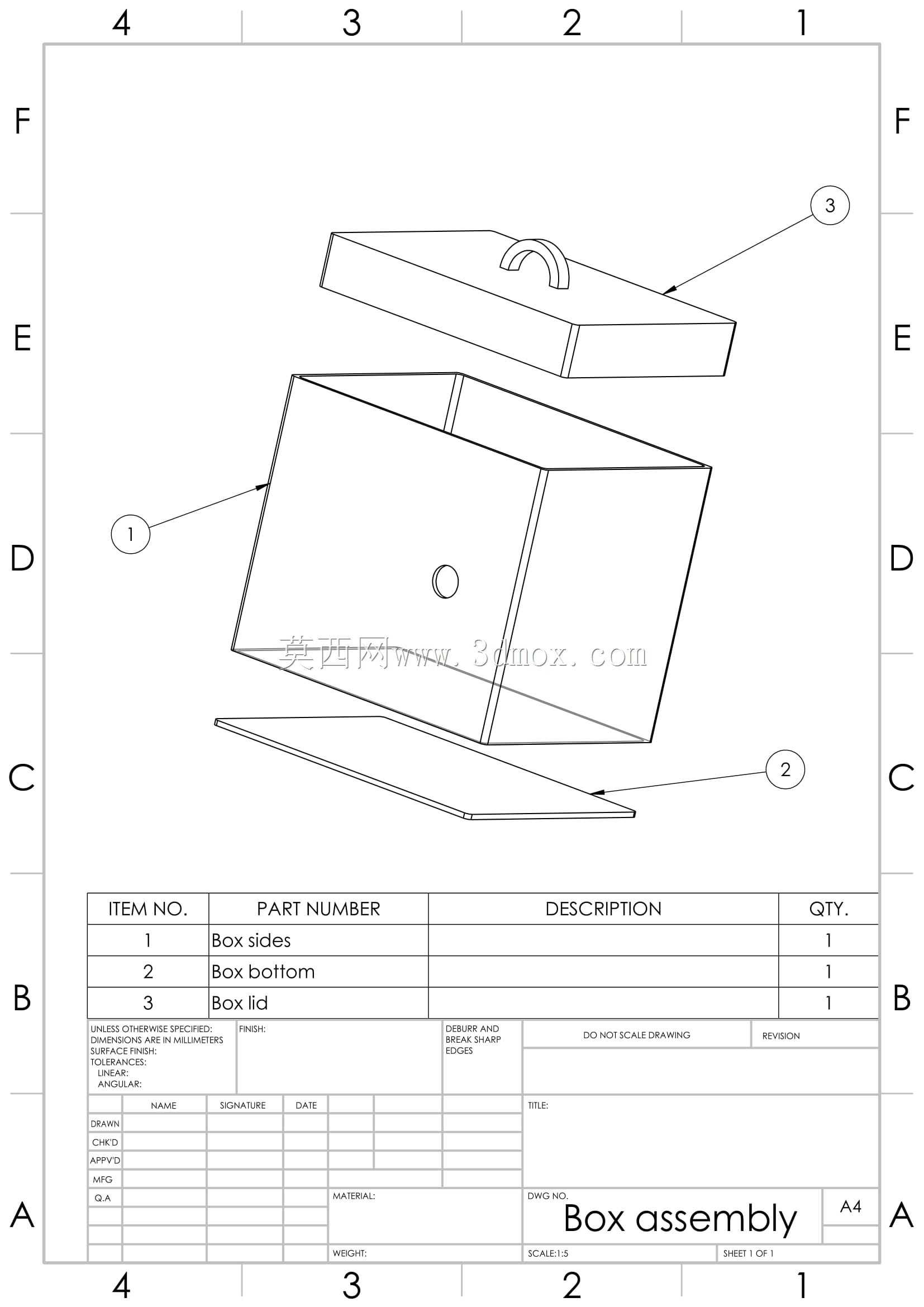

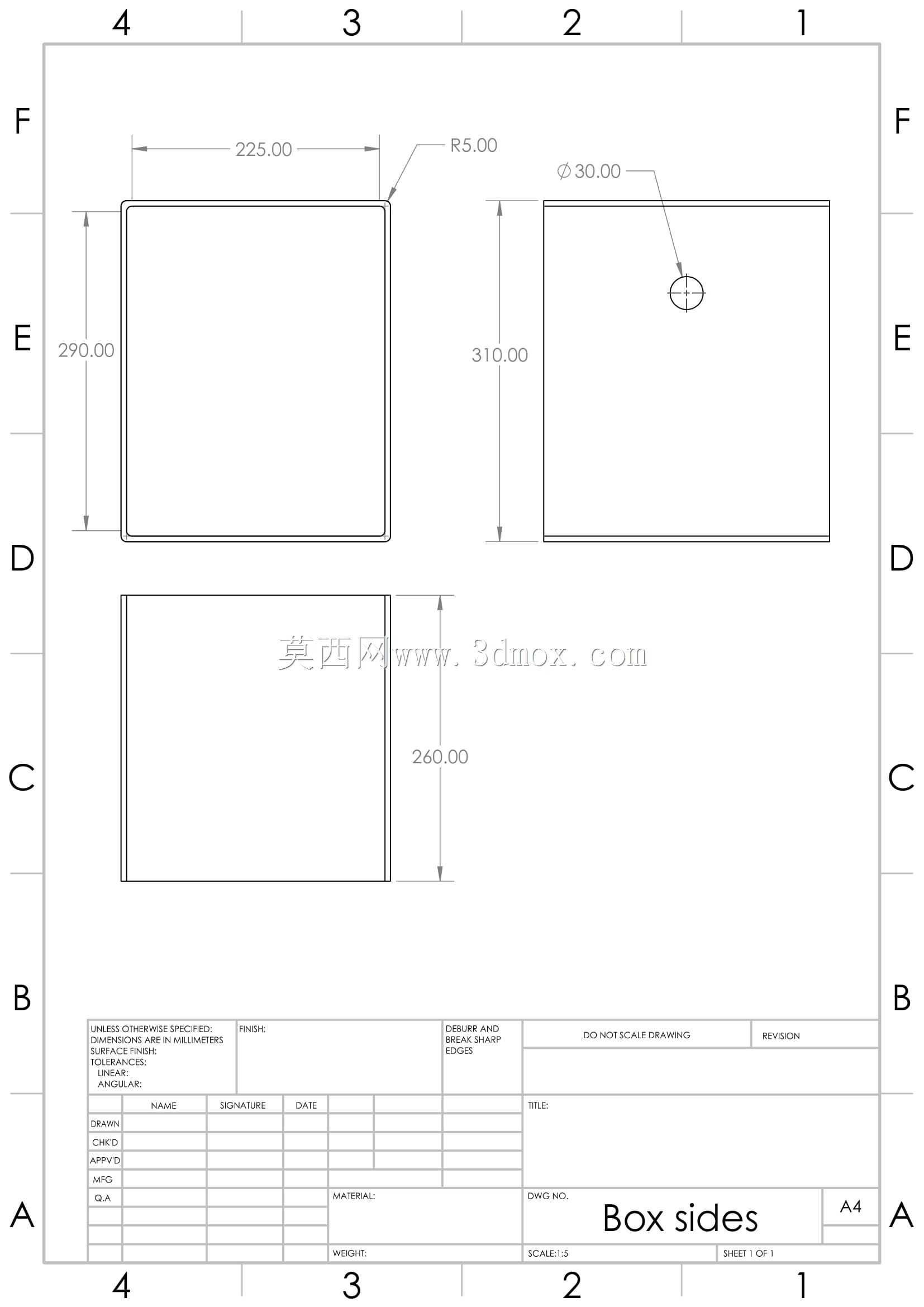

　　这套辊道输送结构的核心定位，是车间箱装工件、整托物料在工序间的连续转运场景，常见于机加工段半成品流转、仓储出库接驳、装配线工位间物料传递，替代人工地牛搬运的重复作业，适配底面平整的硬纸箱、塑料周转箱、工装托盘类负载，单段线体可独立布置，也可多段拼接组成长距离输送回路，支腿高度可根据上下游设备的对接台面差做适配调整，安装时仅需保证支腿地脚落地后整体机架水平度偏差控制在允许范围内，预留侧边传动端的维护操作空间即可，无需额外做复杂地基预埋。

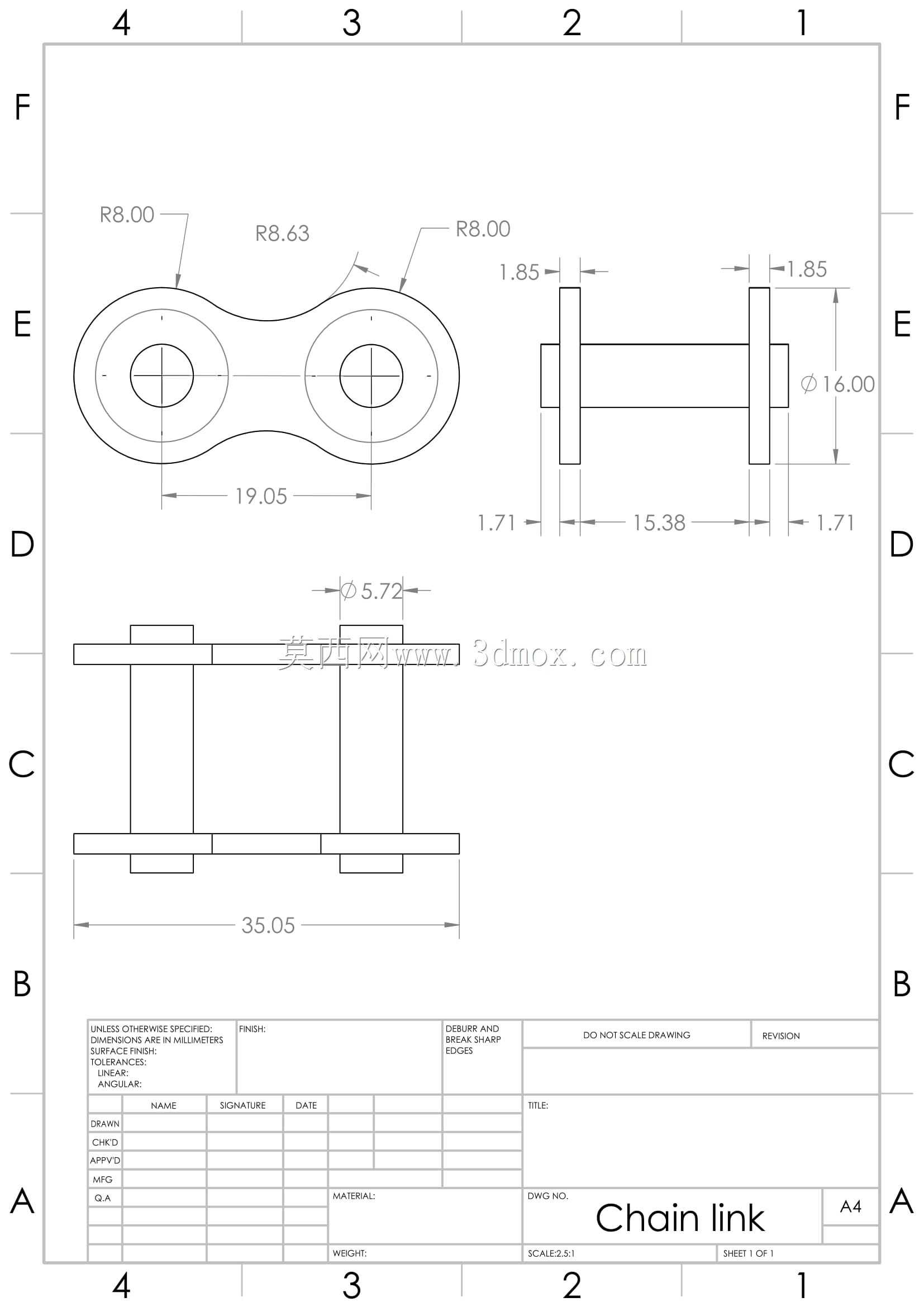

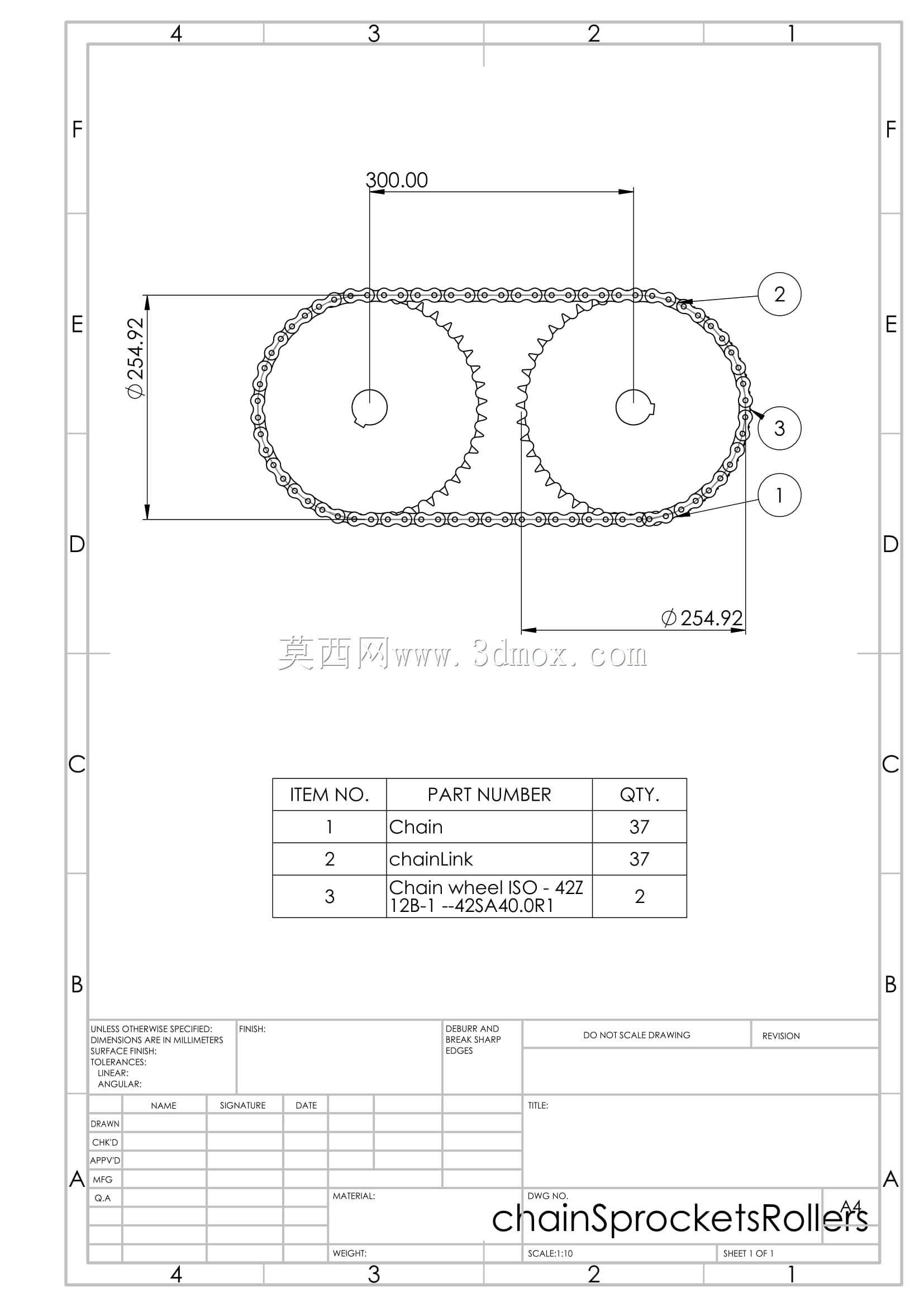

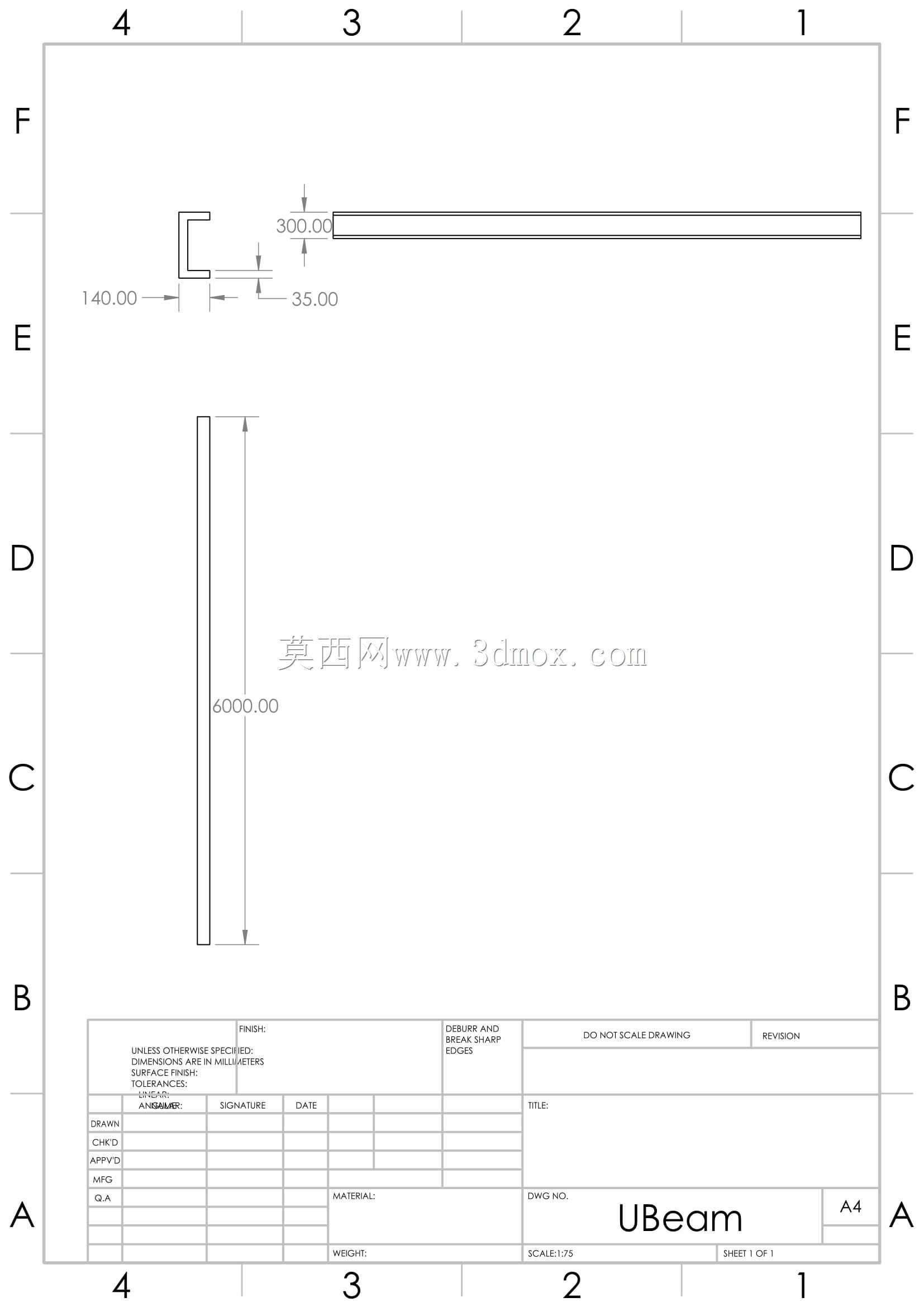

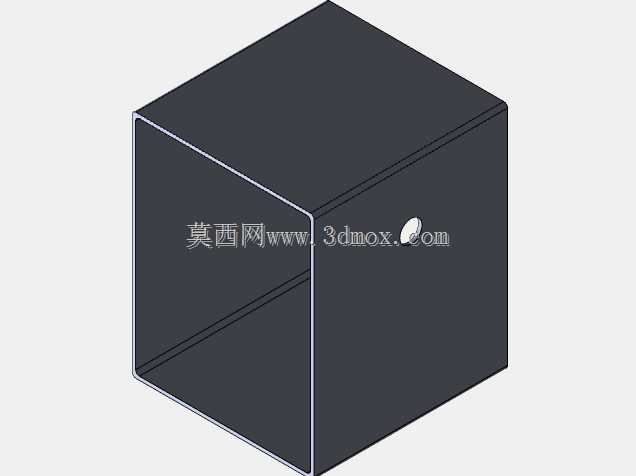

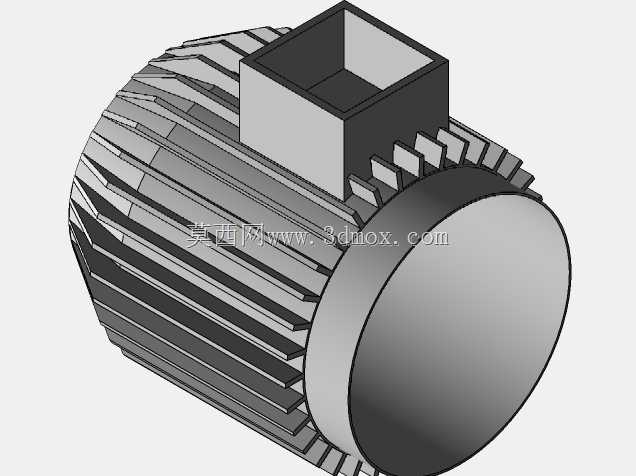

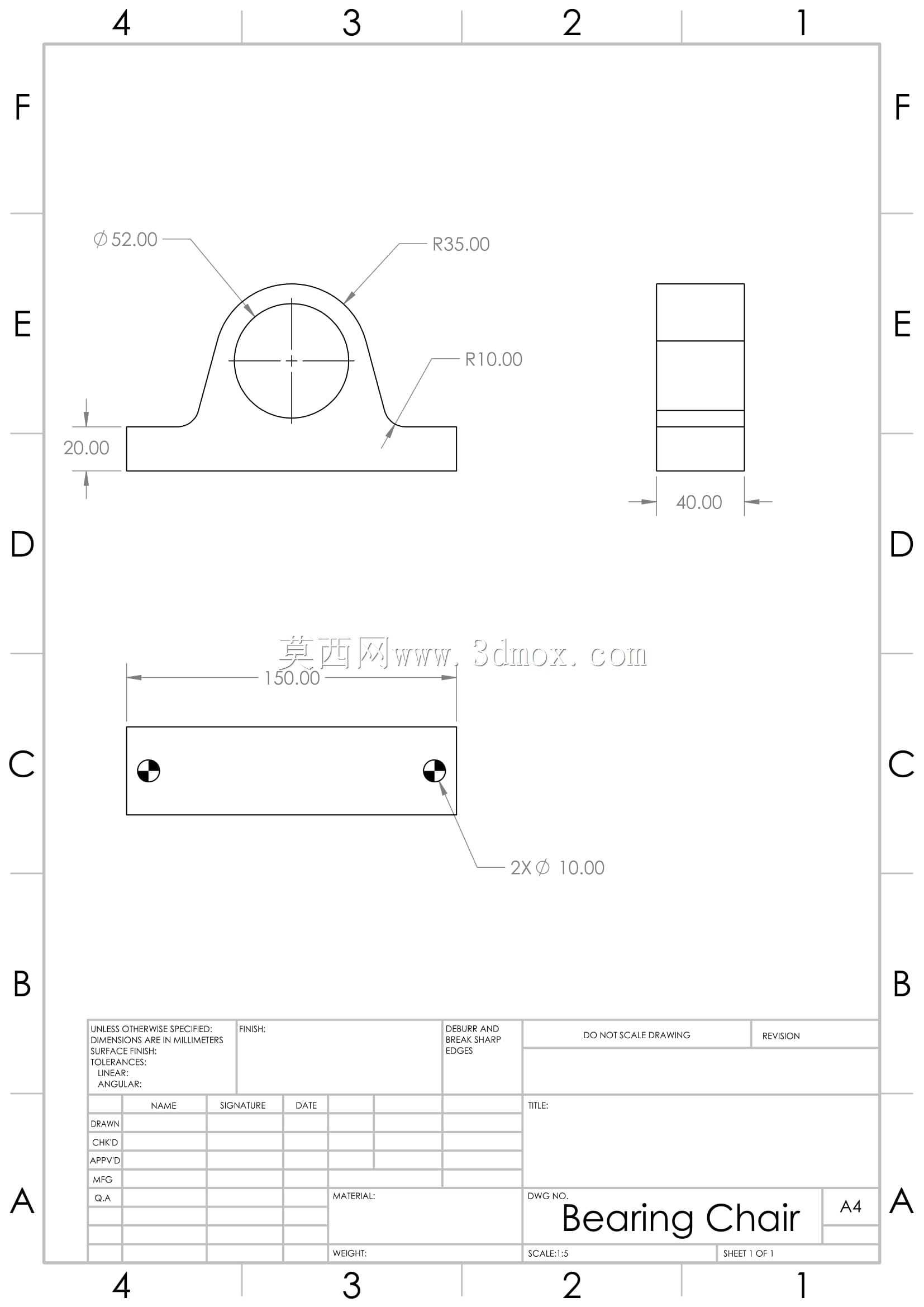

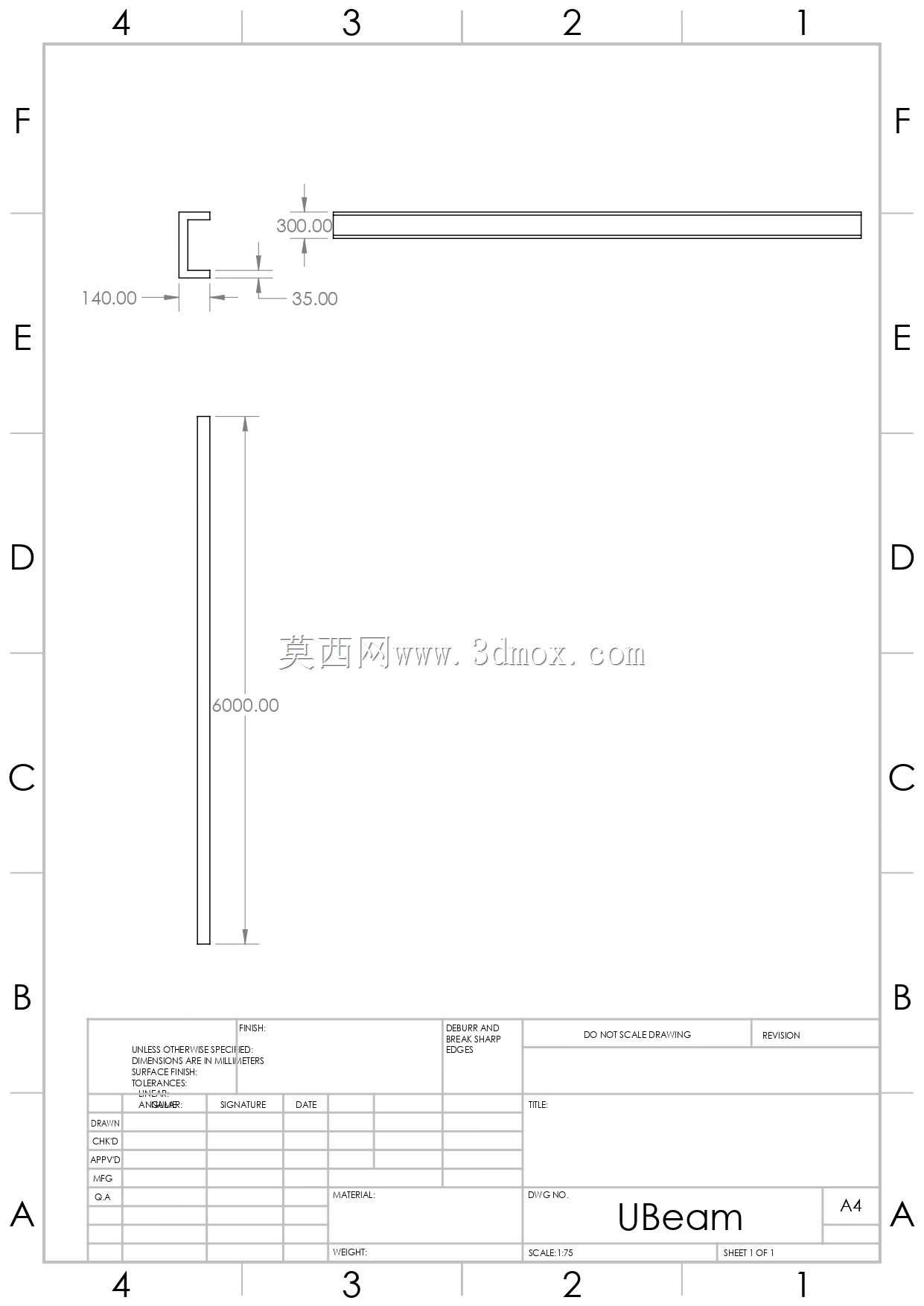

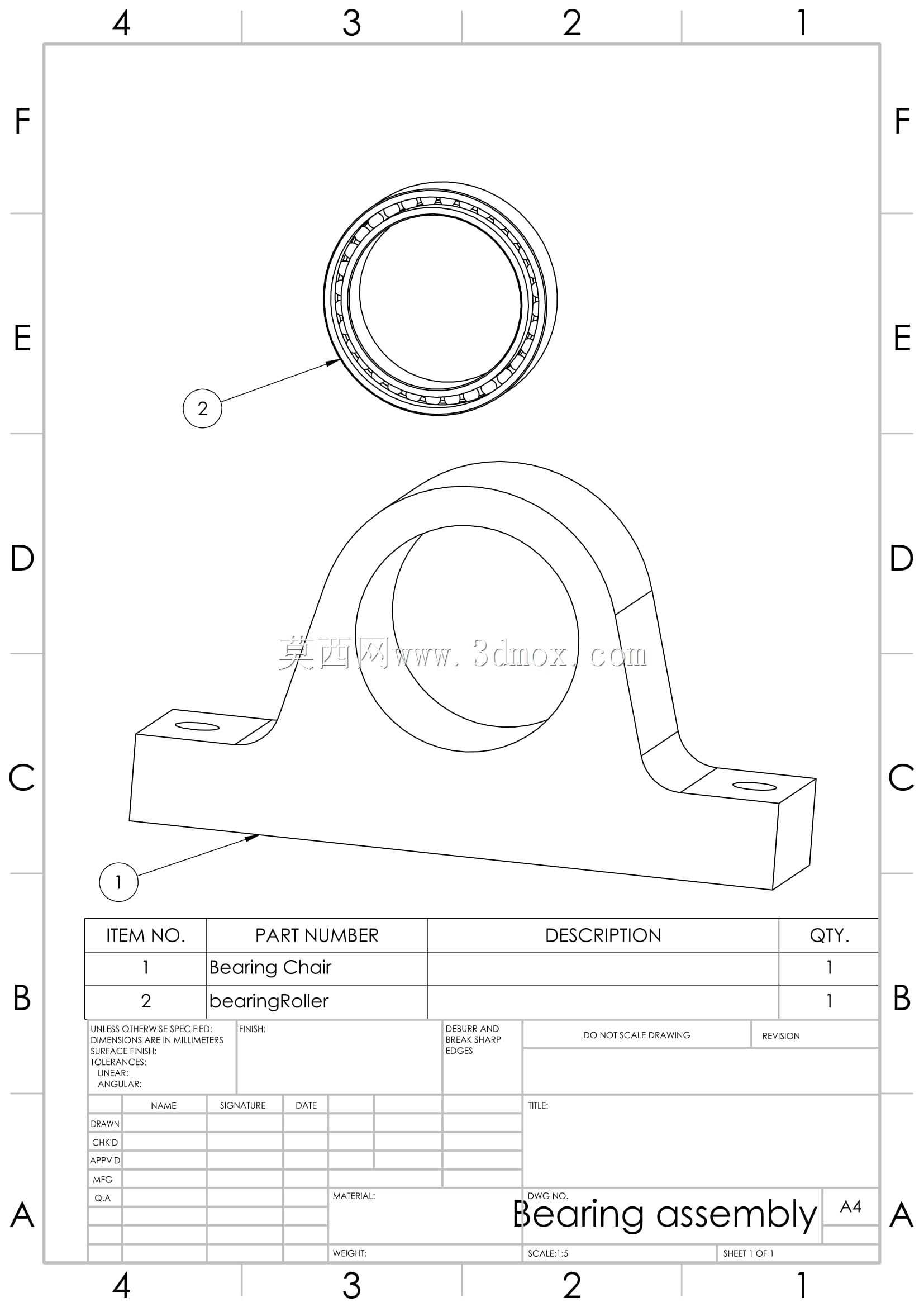

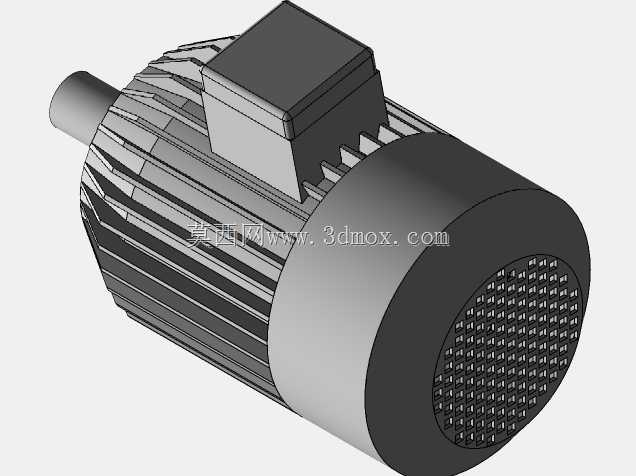

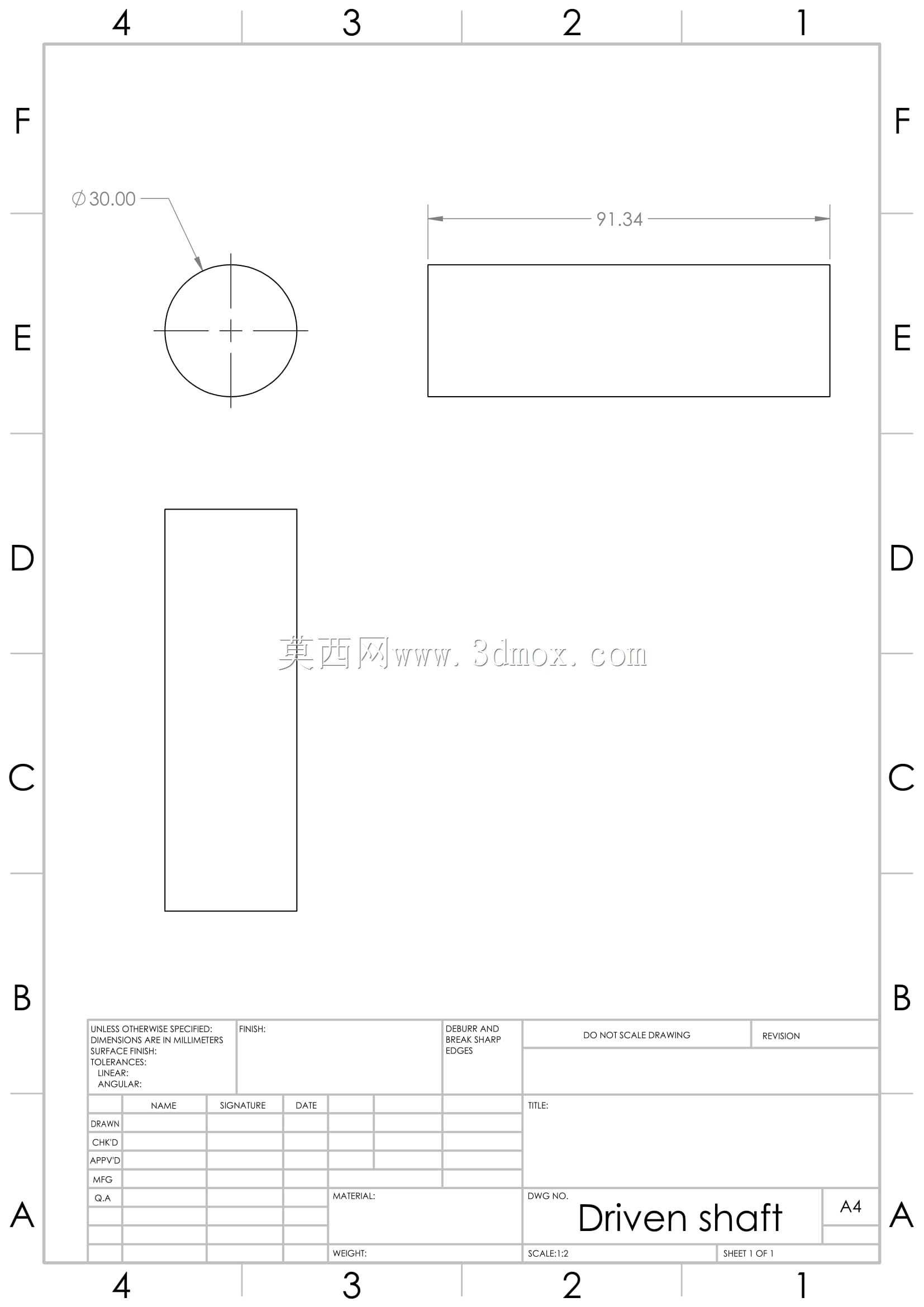

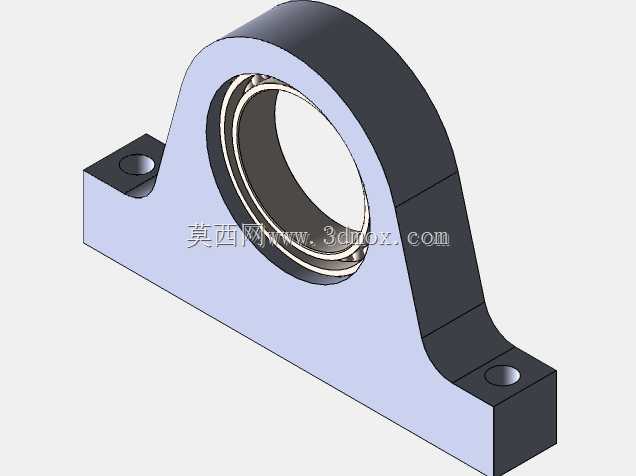

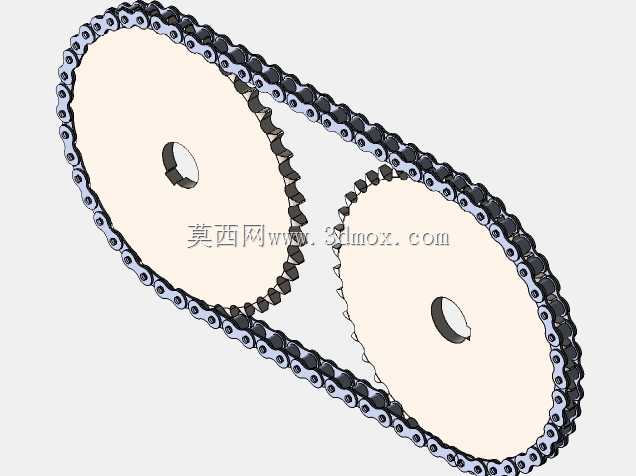

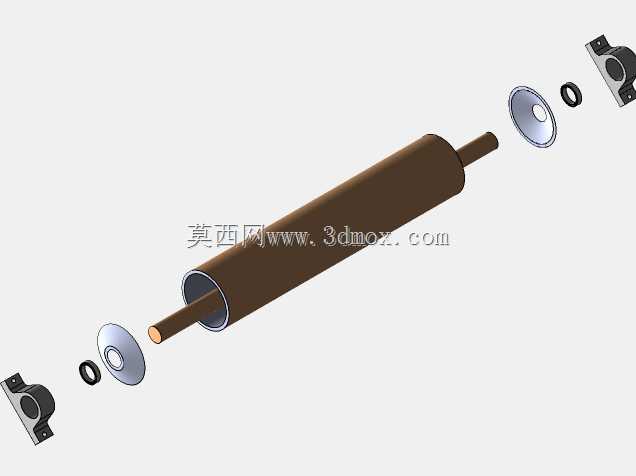

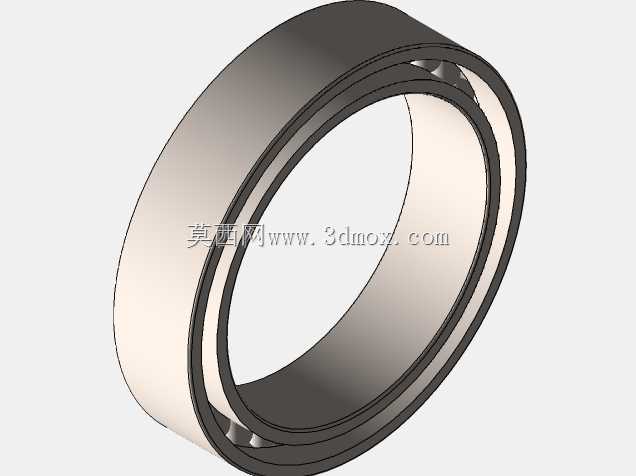

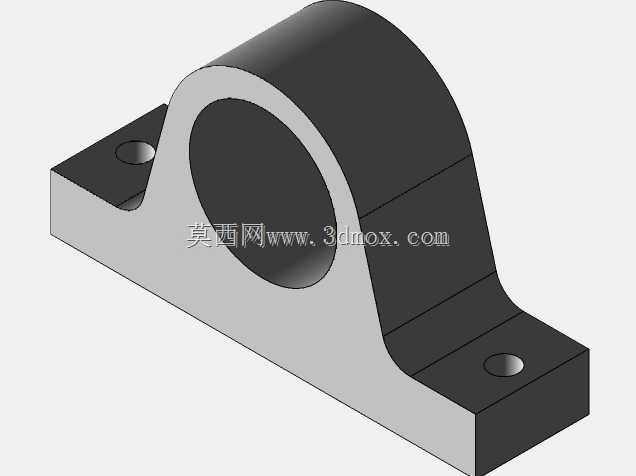

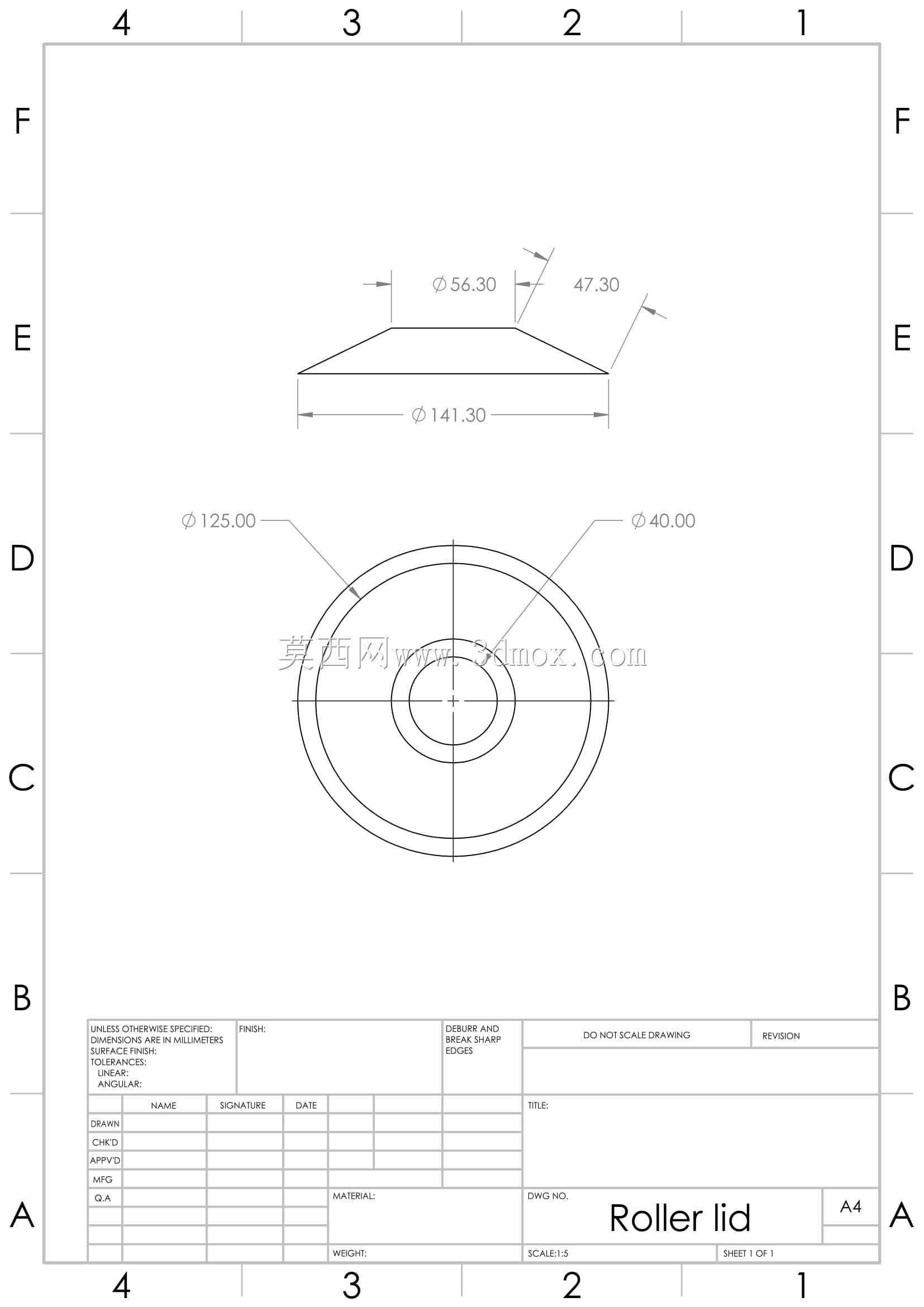

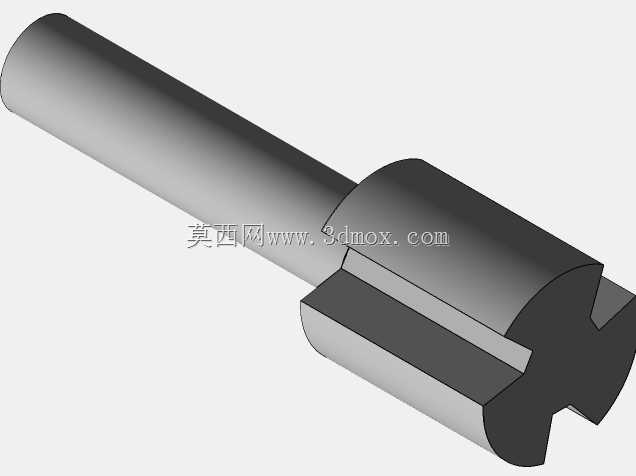

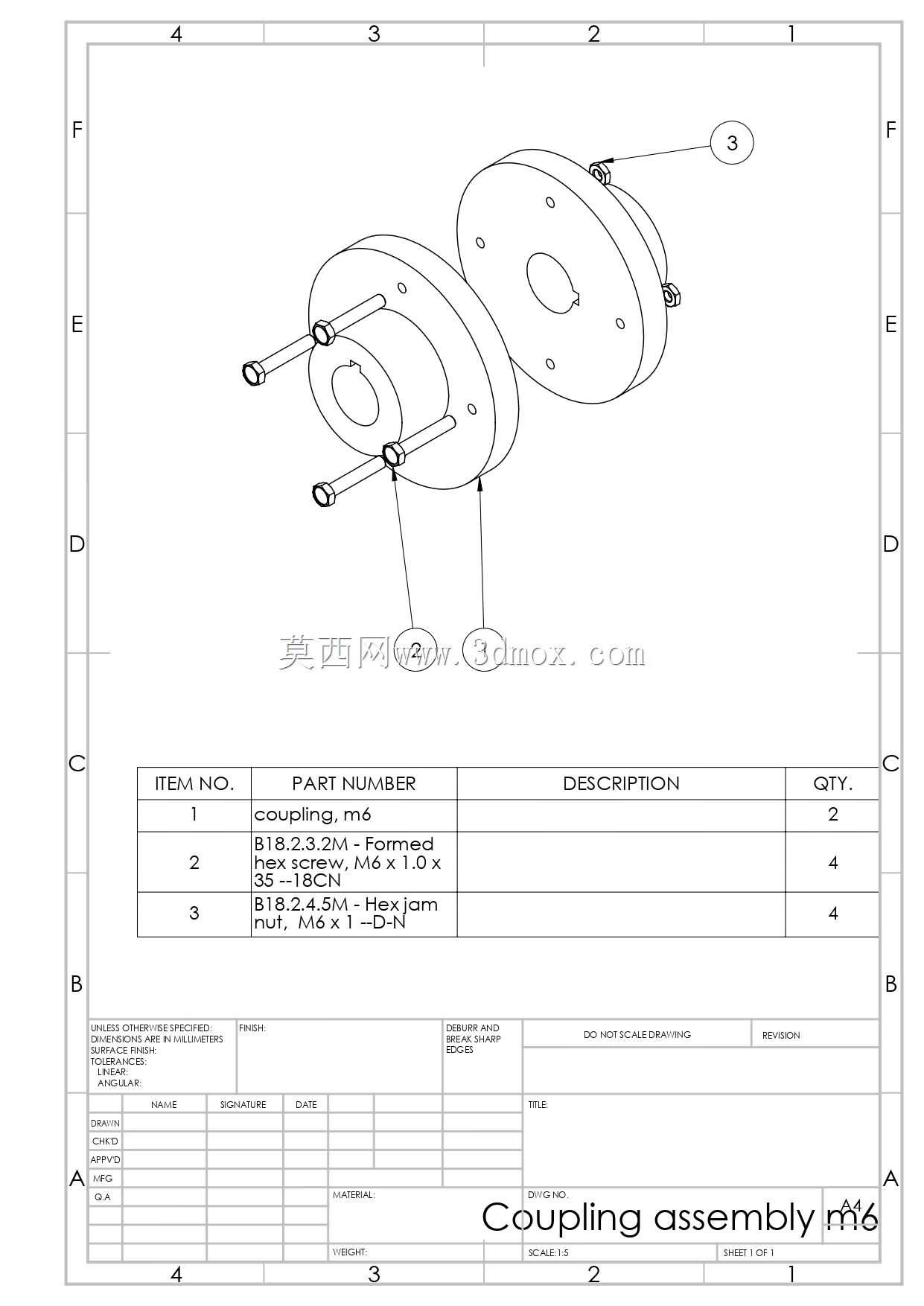

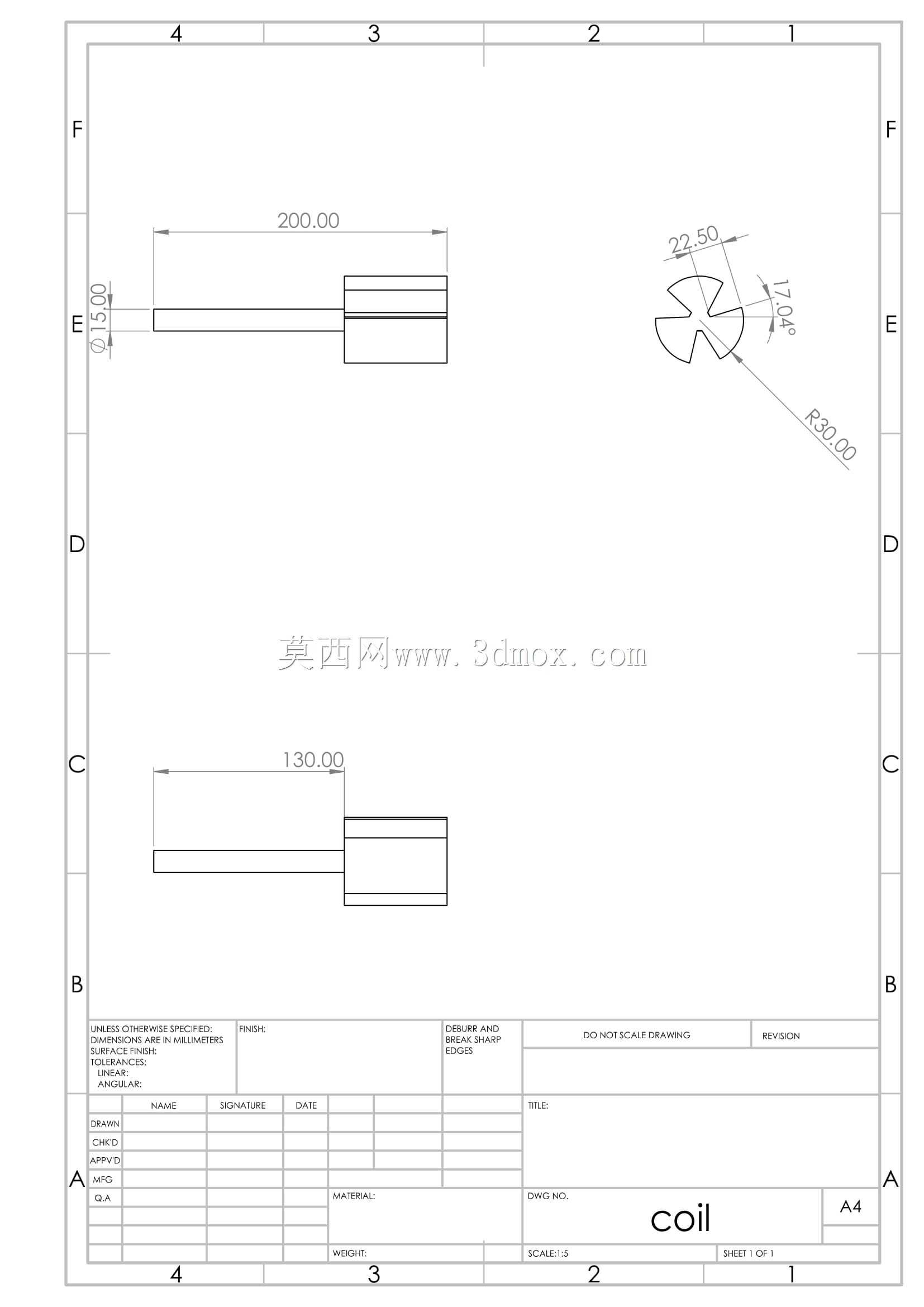

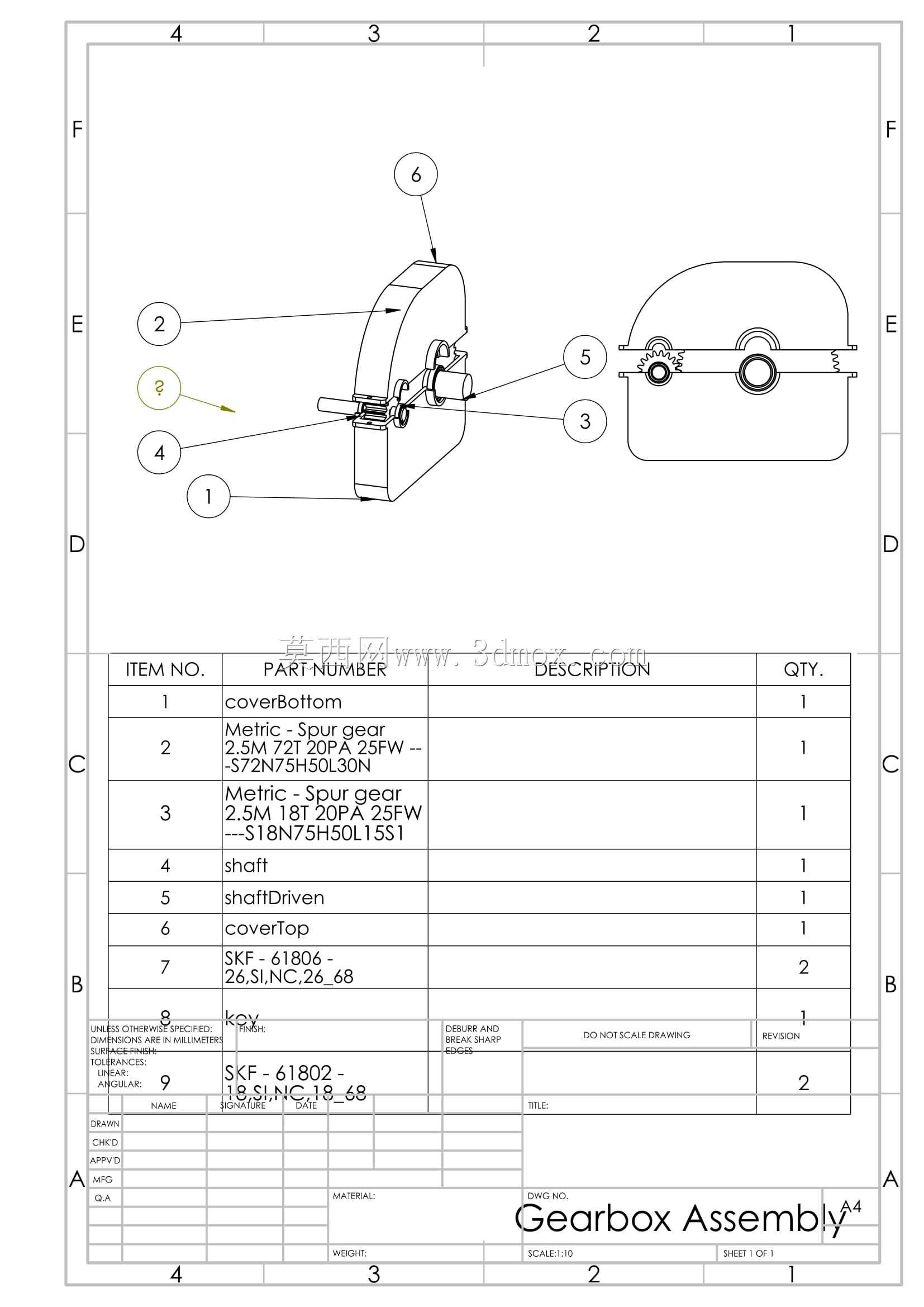

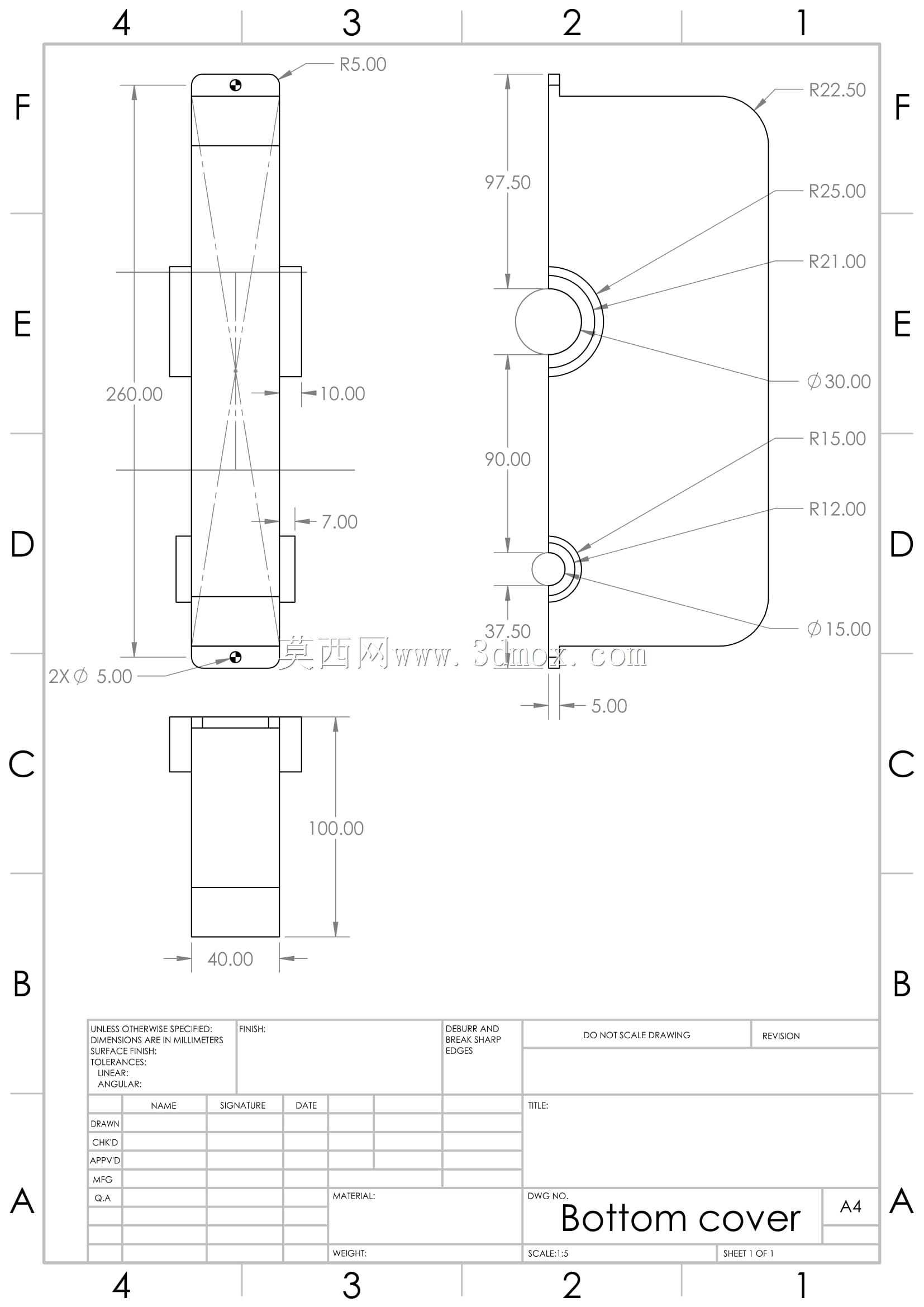

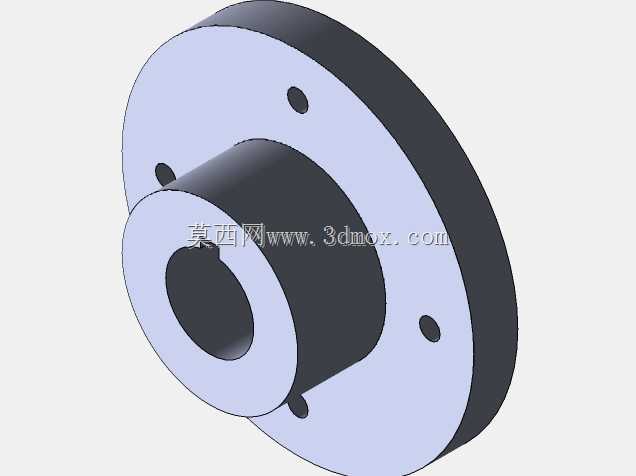

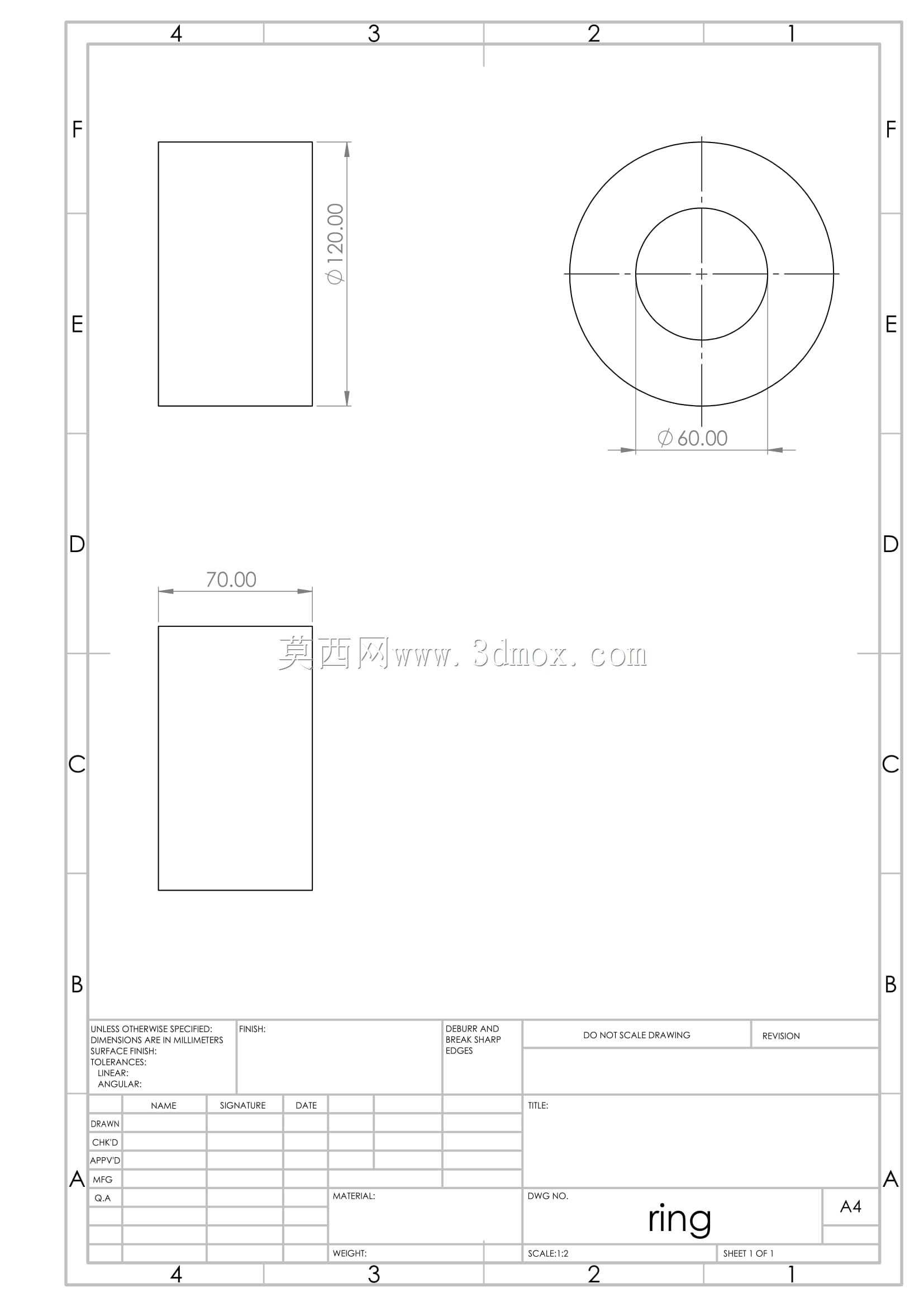

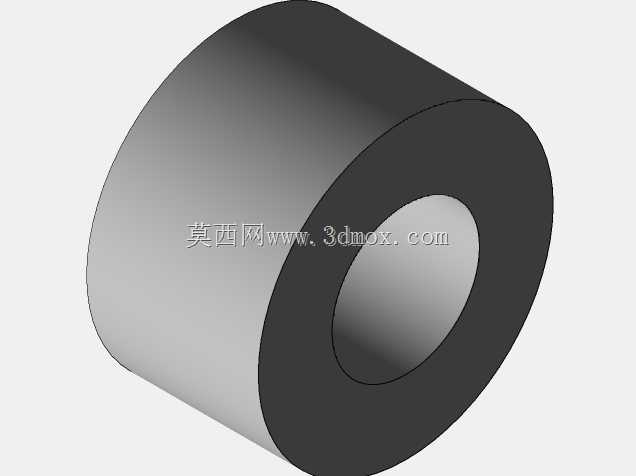

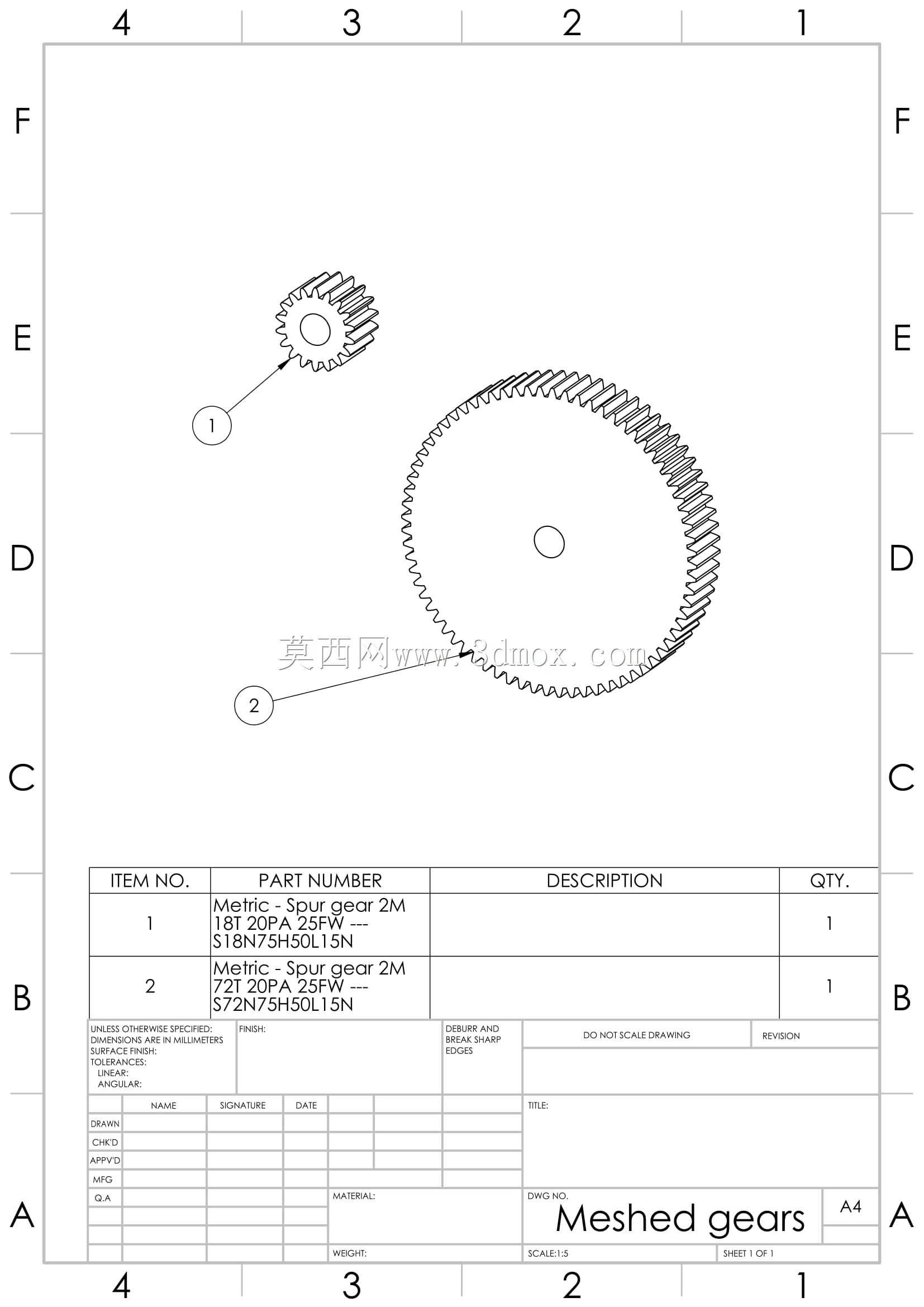

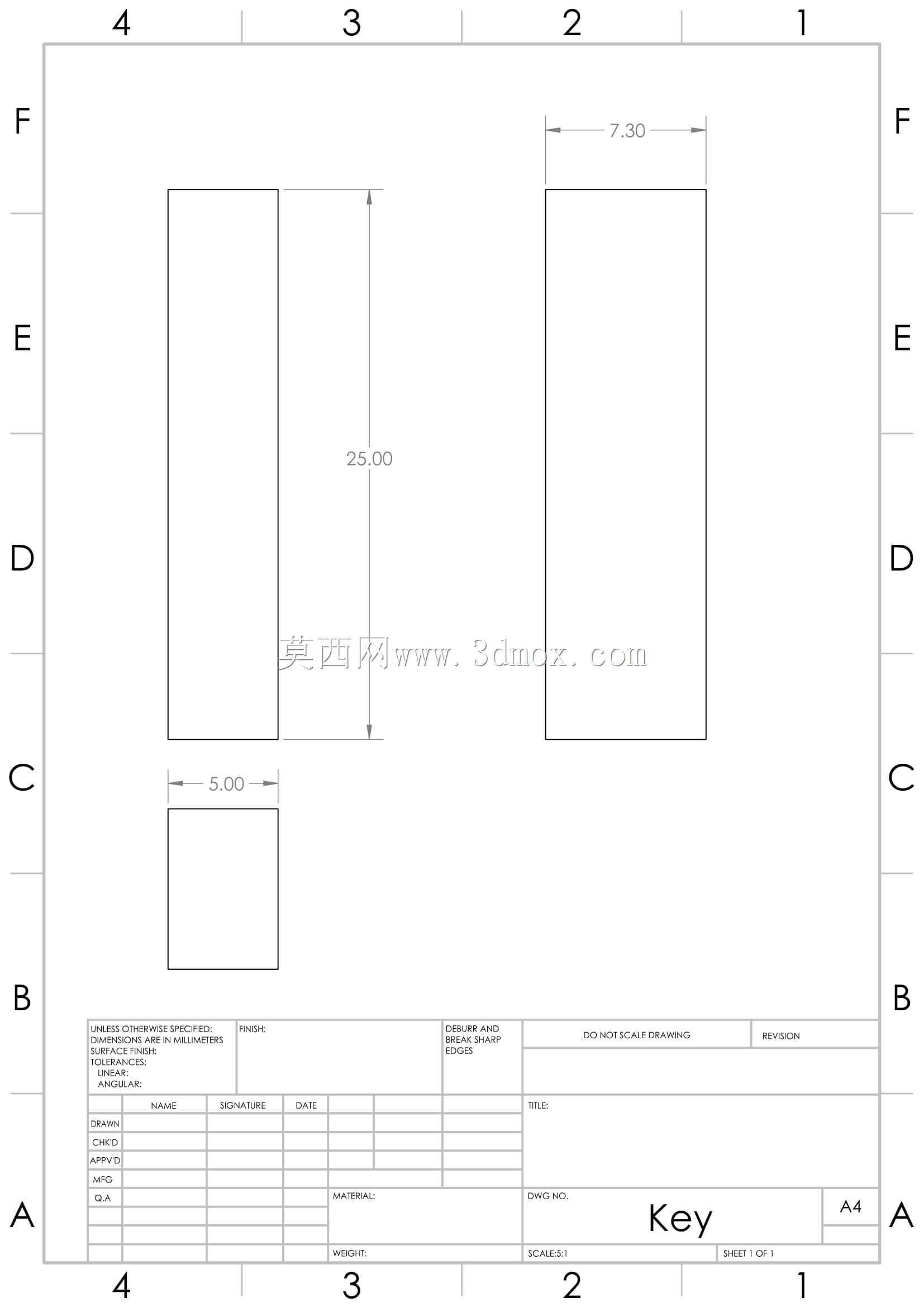

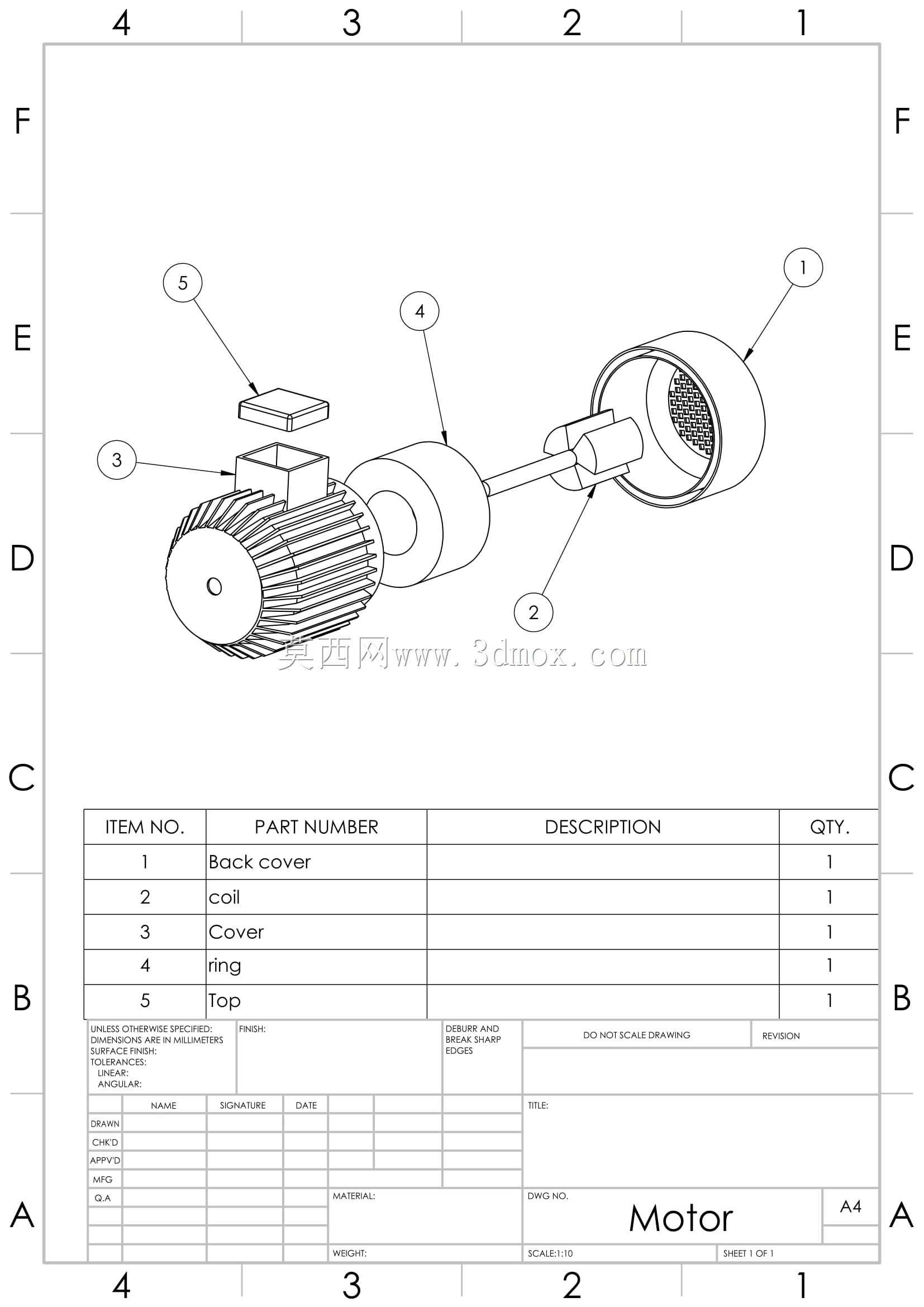

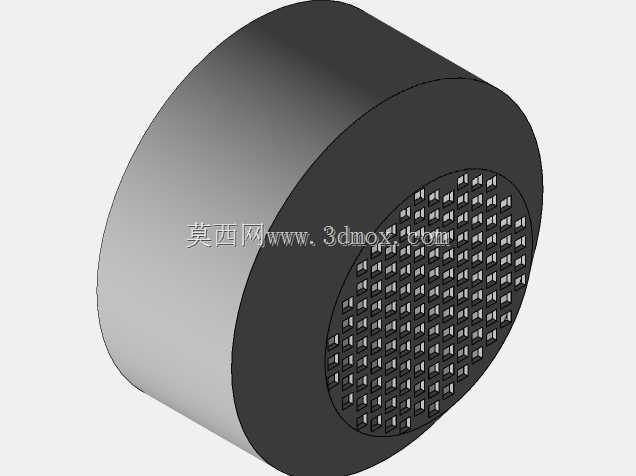

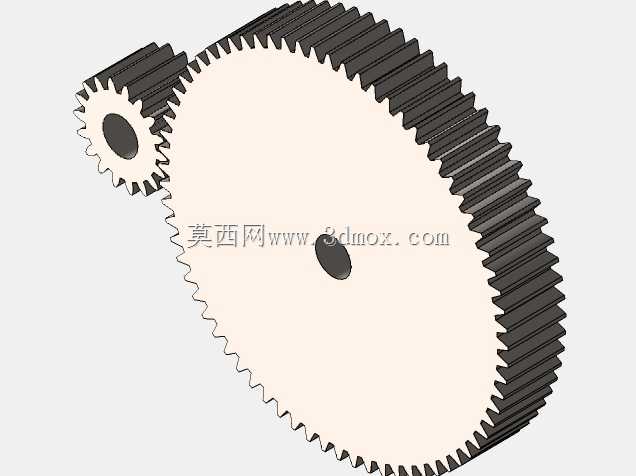

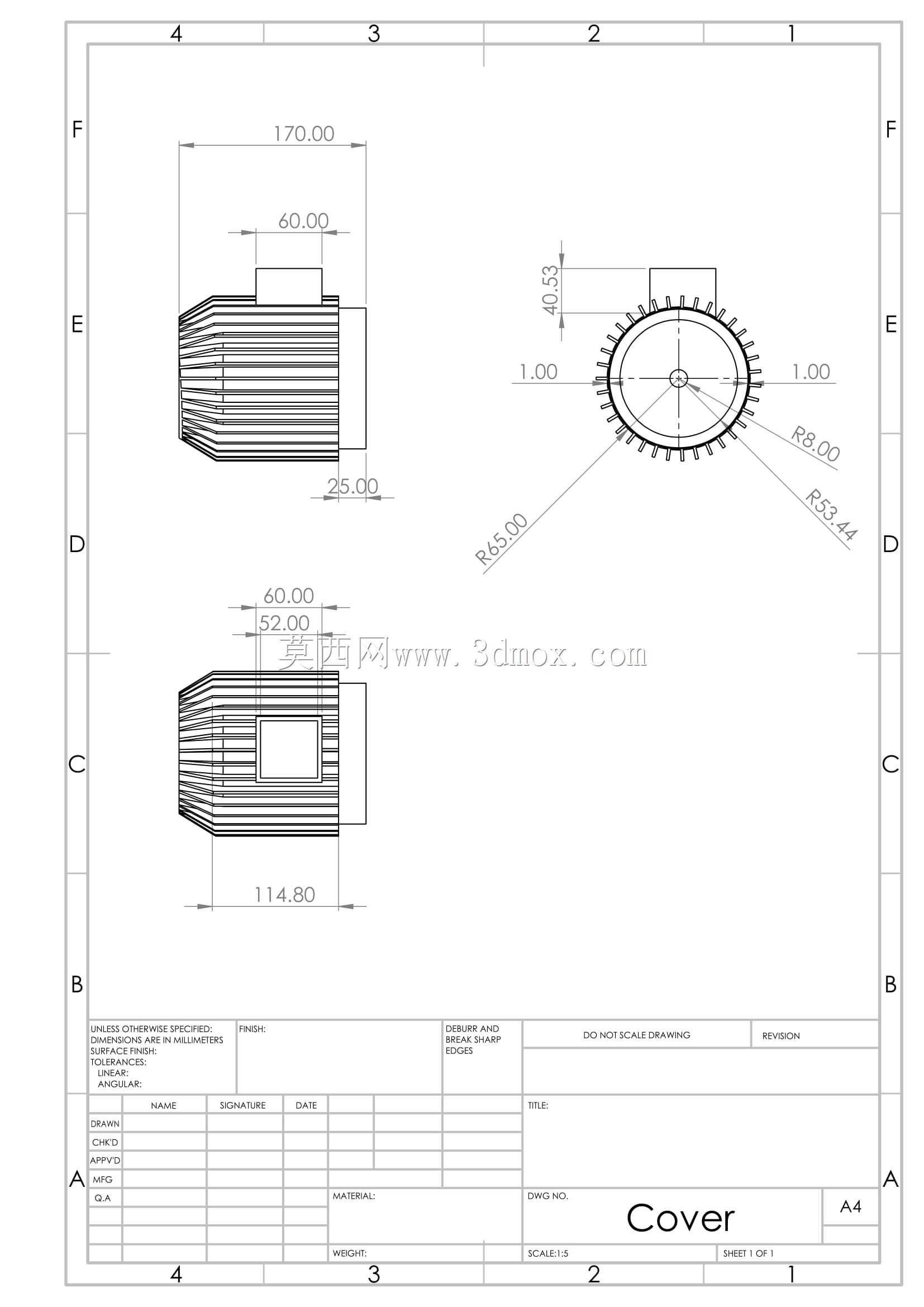

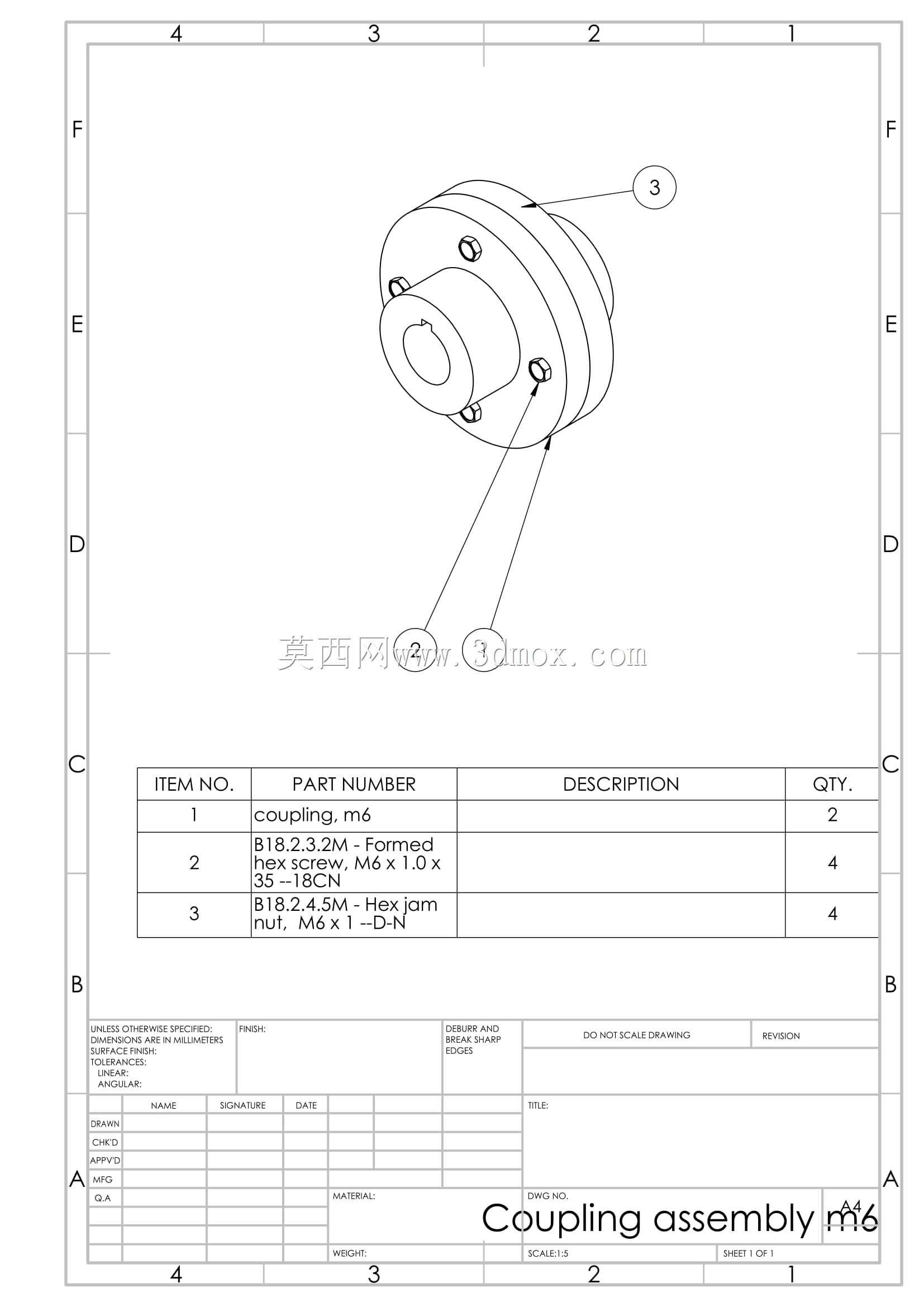

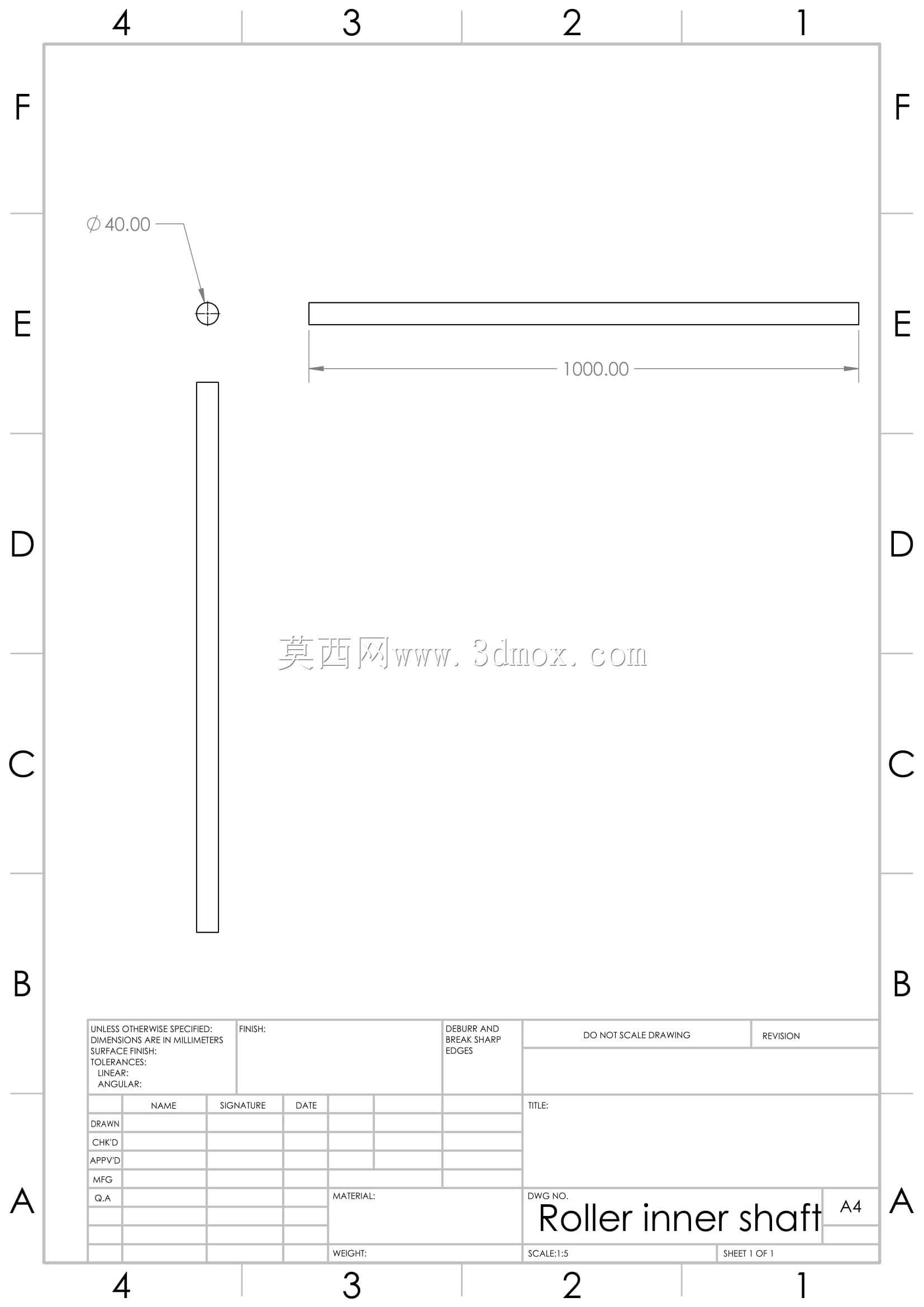

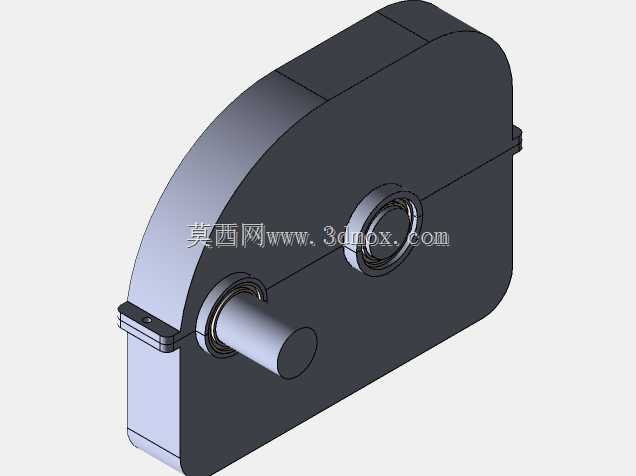

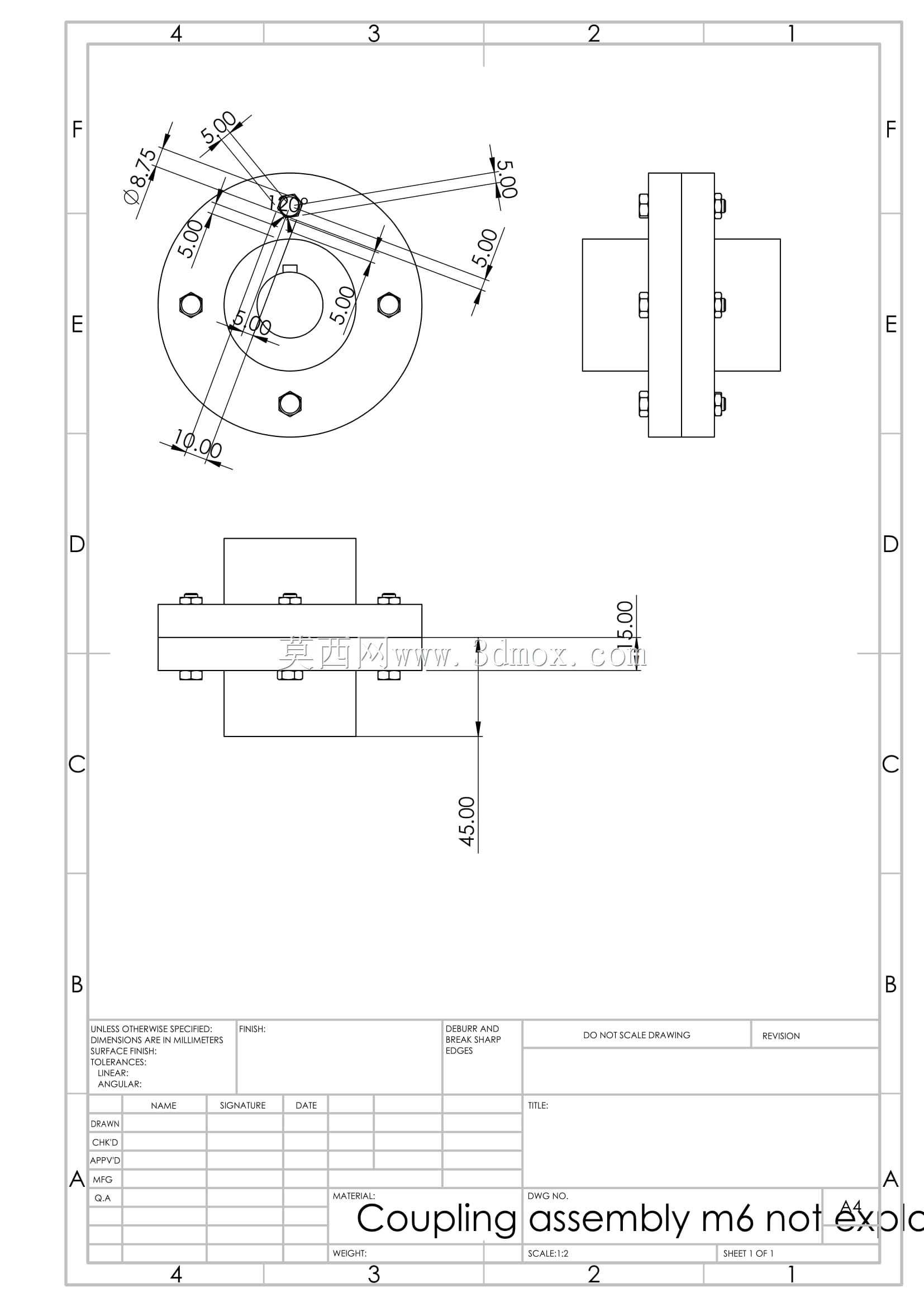

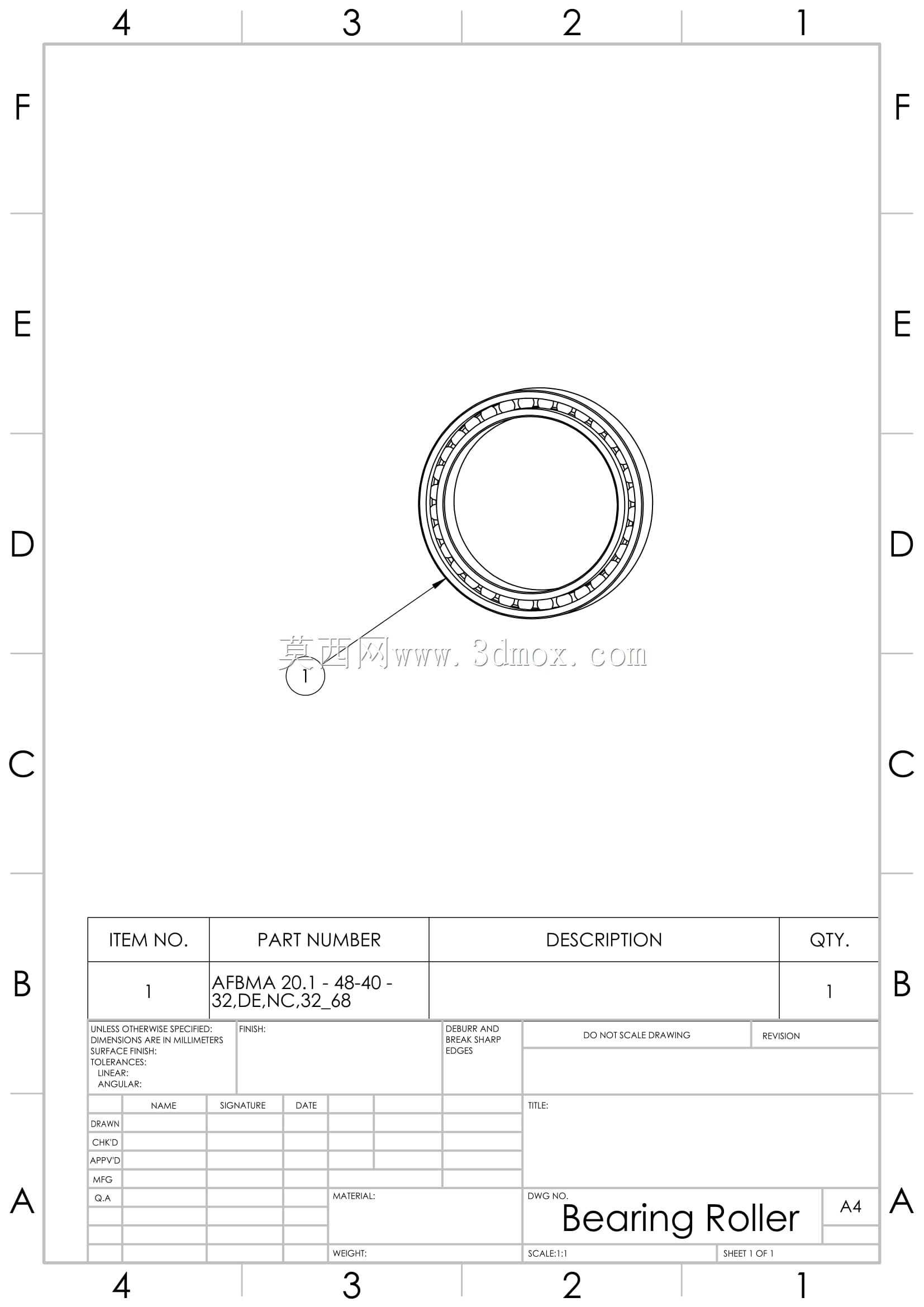

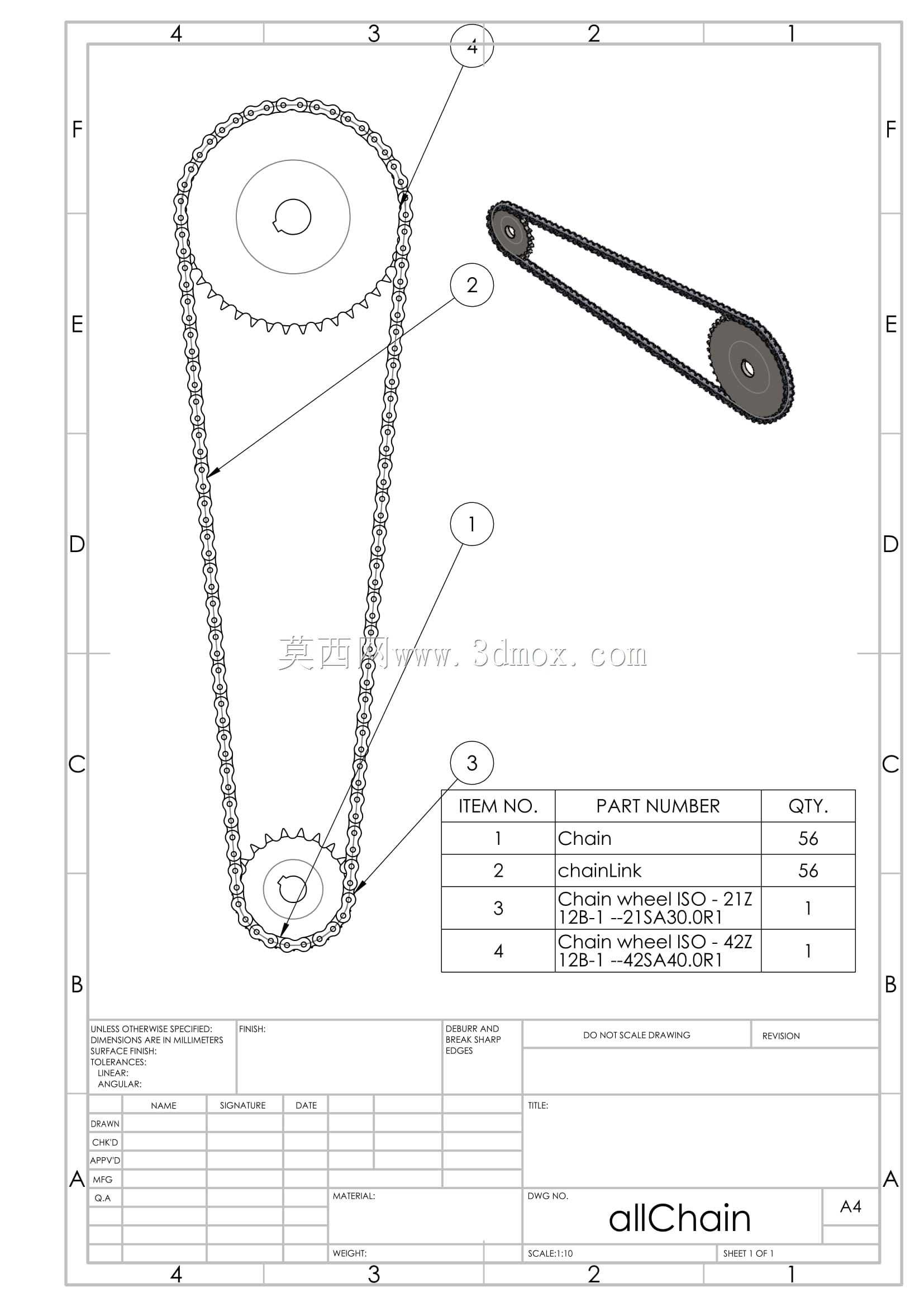

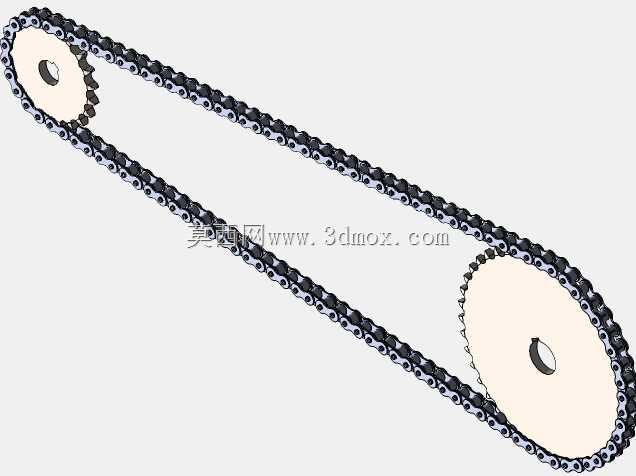

　　从结构逻辑来看，整线采用双侧槽钢弯折成型的长机架作为承载主梁，辊筒沿机架长度方向等距排布，每根辊筒两端通过轴承座嵌装在机架内侧的安装位，辊筒间距按照输送箱体的最小底面尺寸设定，保证任意位置下工件至少同时搭接三根辊筒，避免小件卡滞、输送过程中出现歪斜卡料的问题。驱动端布置在线体输入端的侧下方，采用链条啮合传动的形式，动力从减速电机输出后，通过链传动副将扭矩传递给每根辊筒的端轴，相比单辊驱动的皮带输送形式，链条传动的传动比稳定，重载工况下不会出现打滑丢转，多根辊筒同步转动的一致性更好，输送启停时工件不会因为辊筒转速差出现窜动偏移。

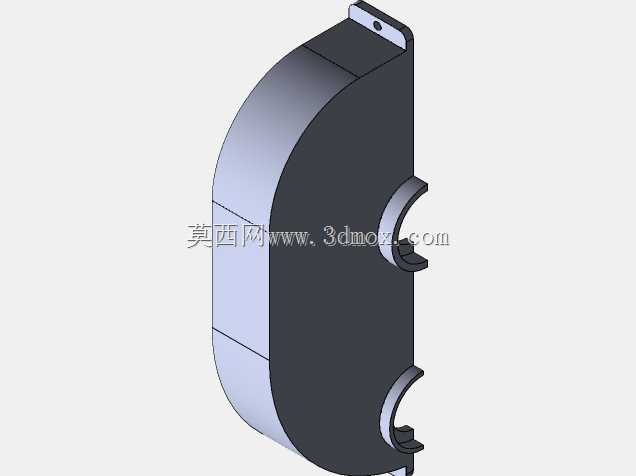

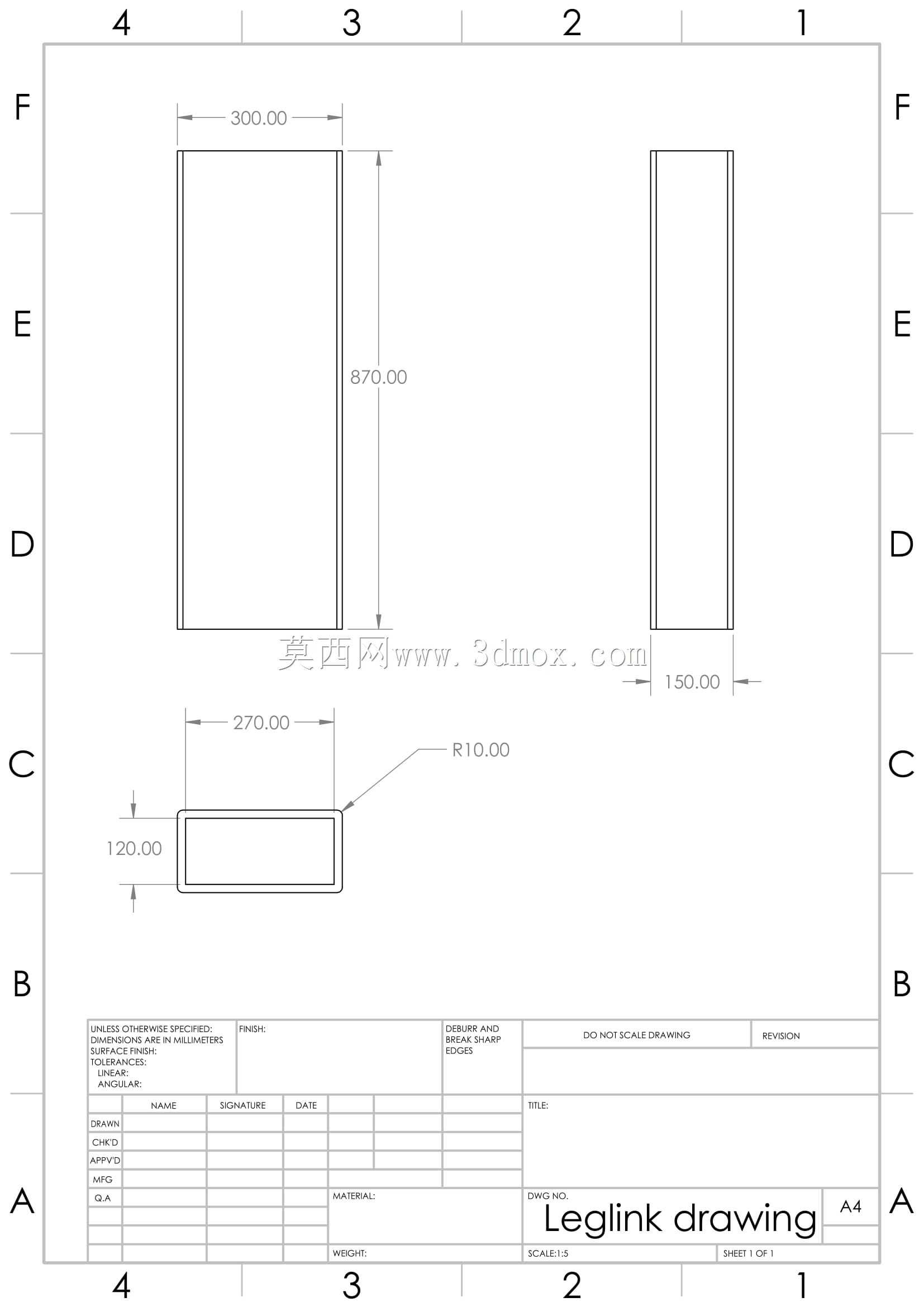

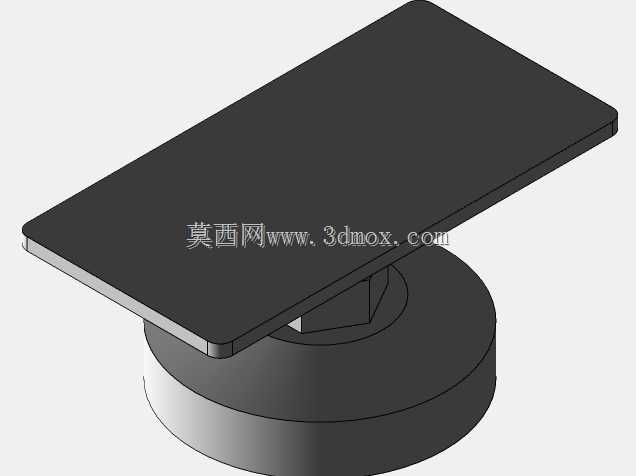

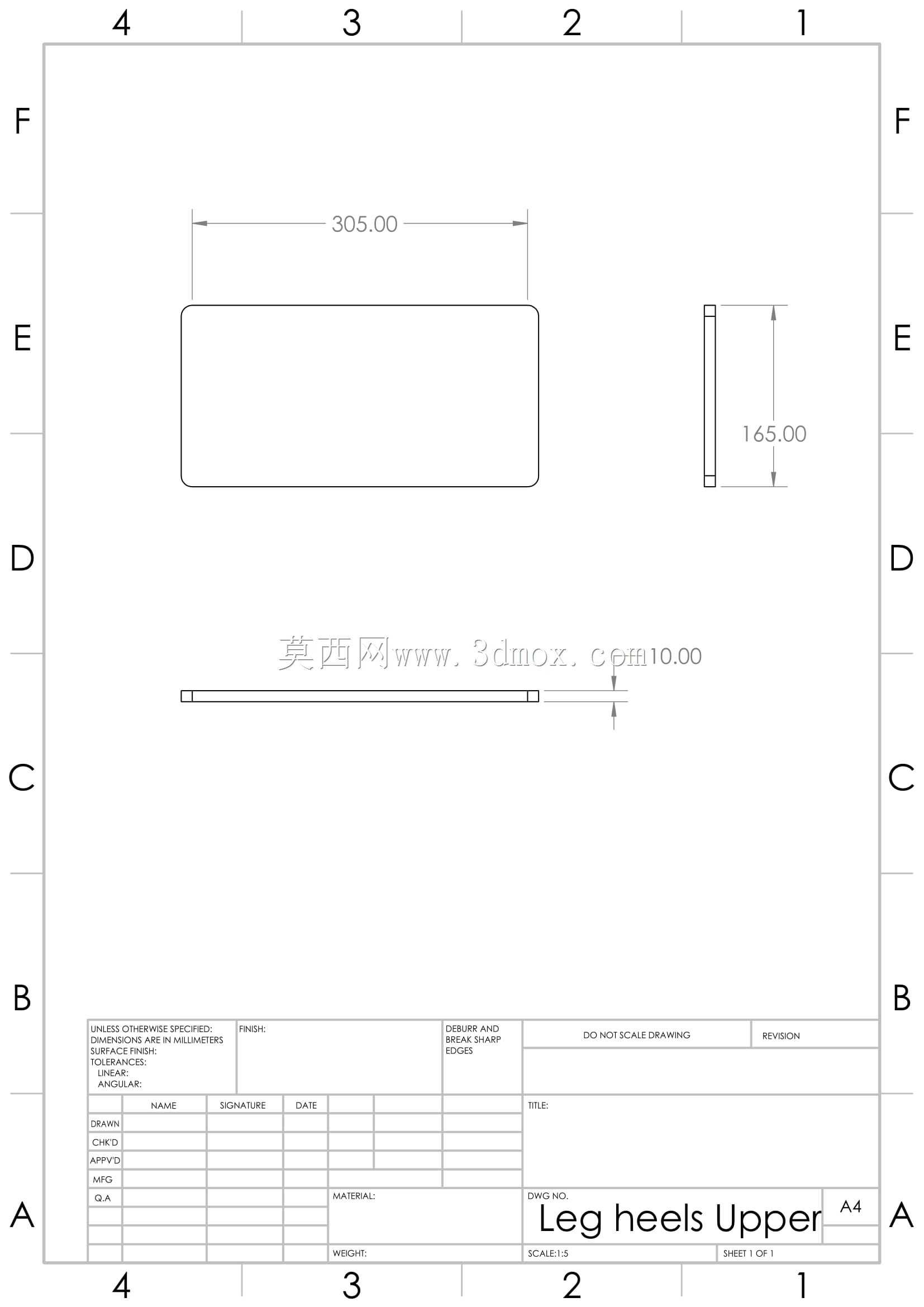

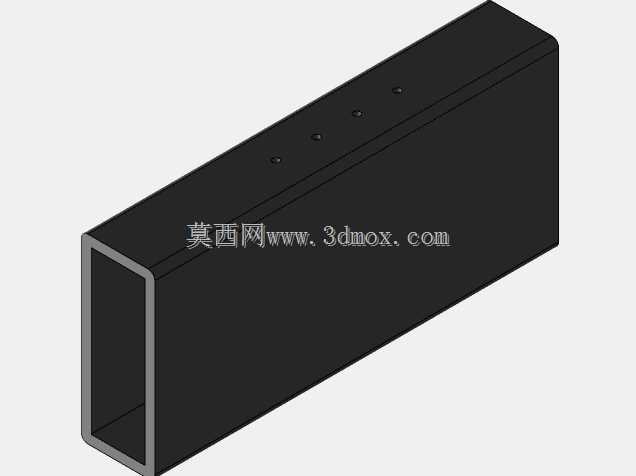

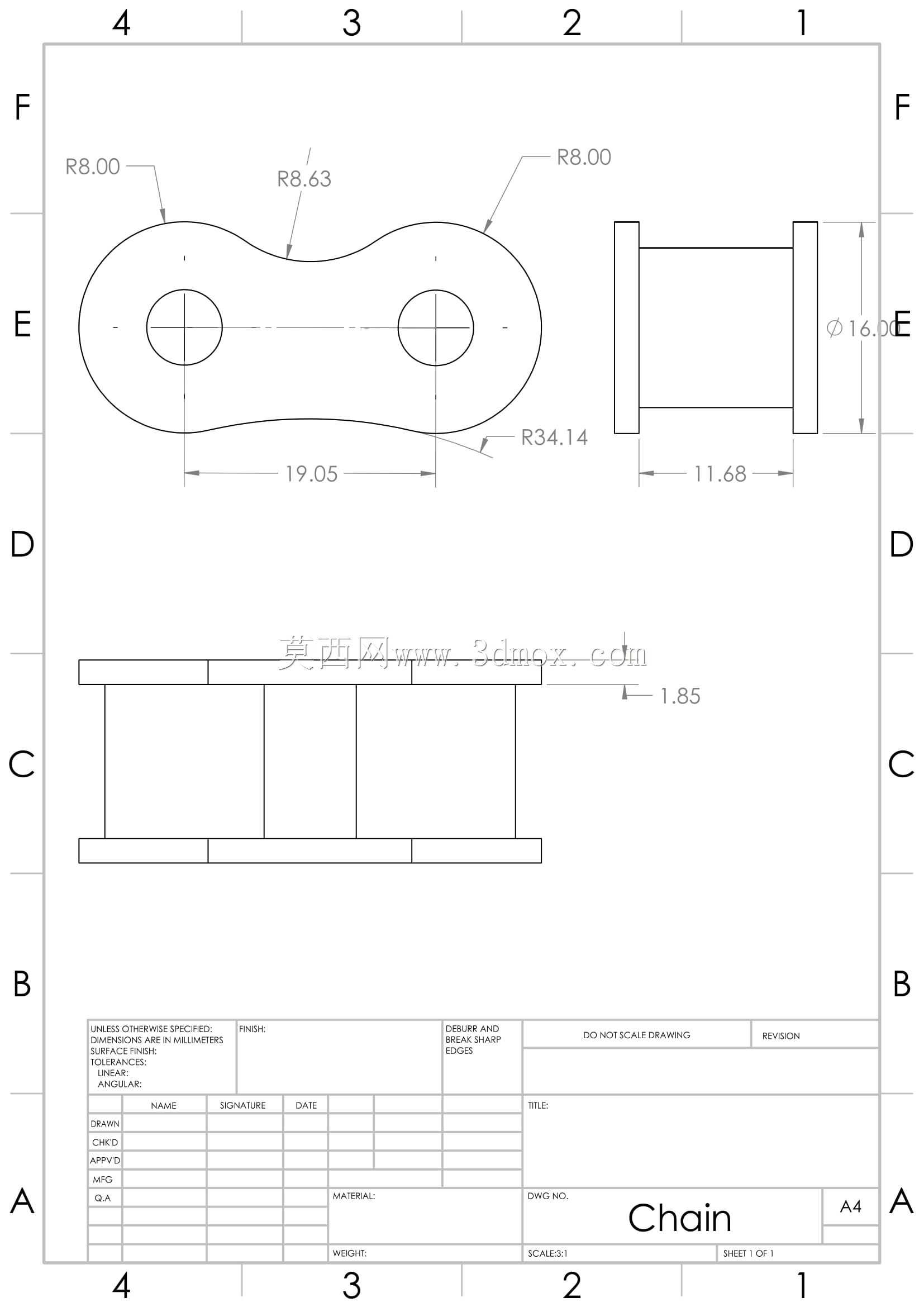

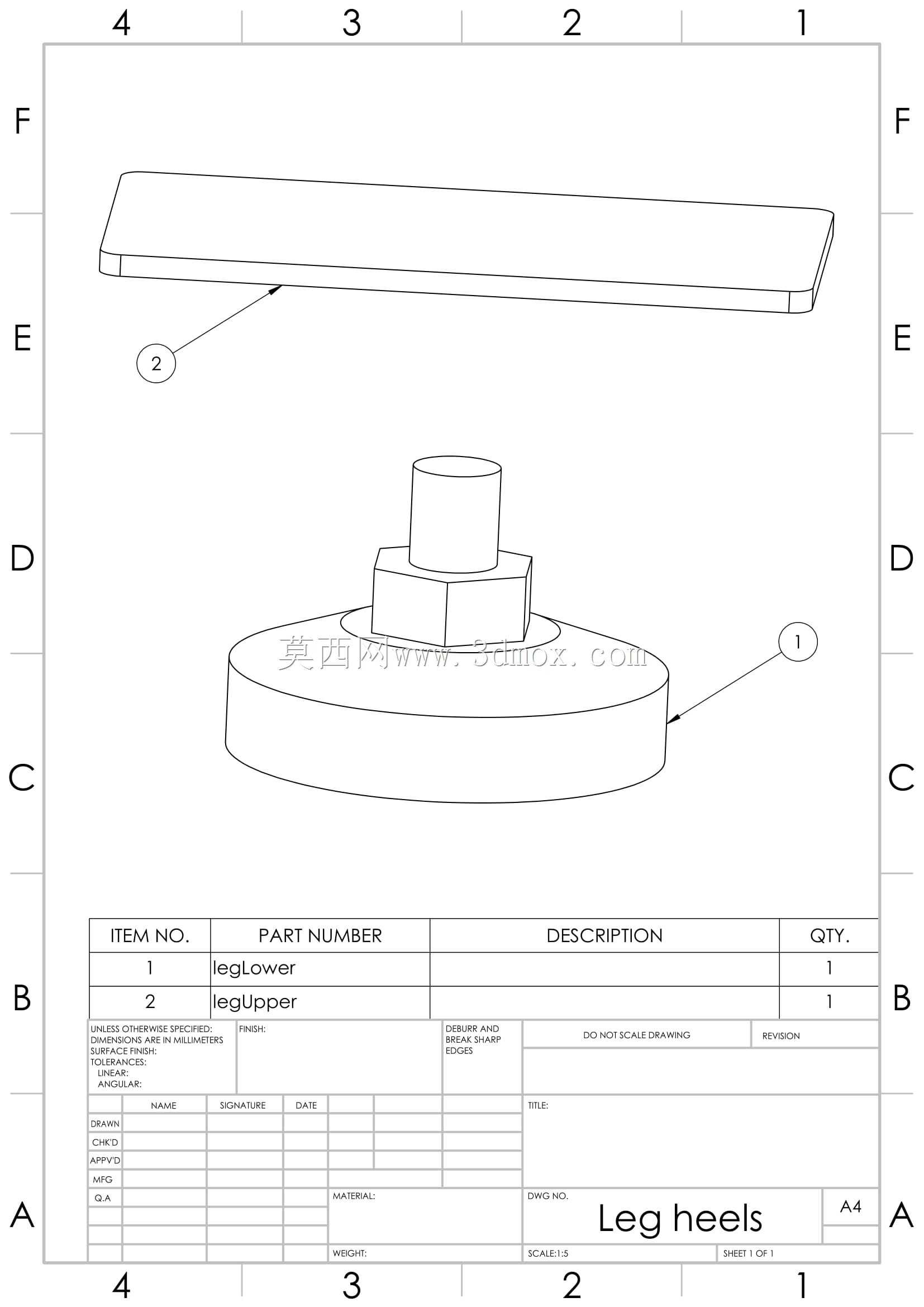

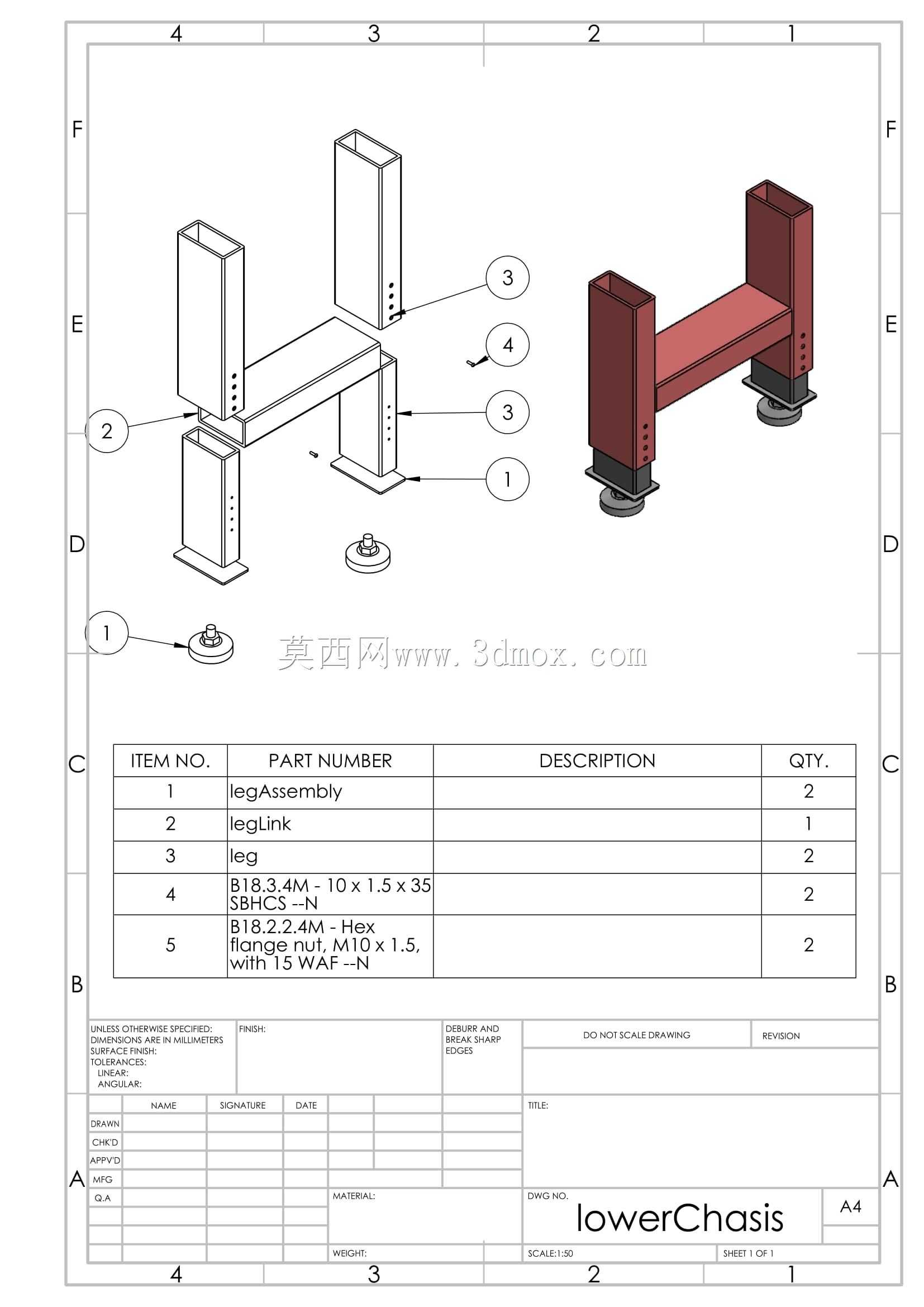

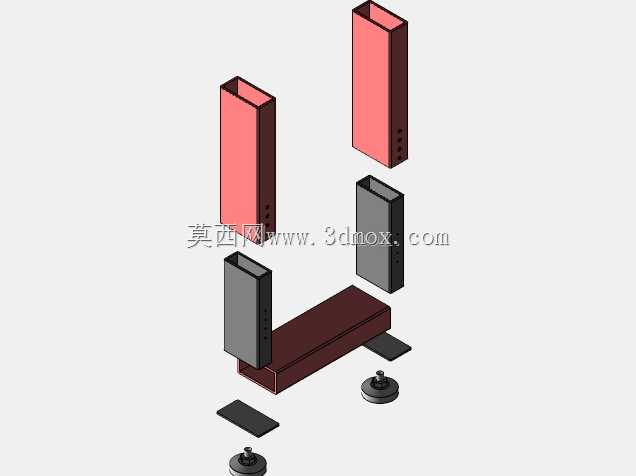

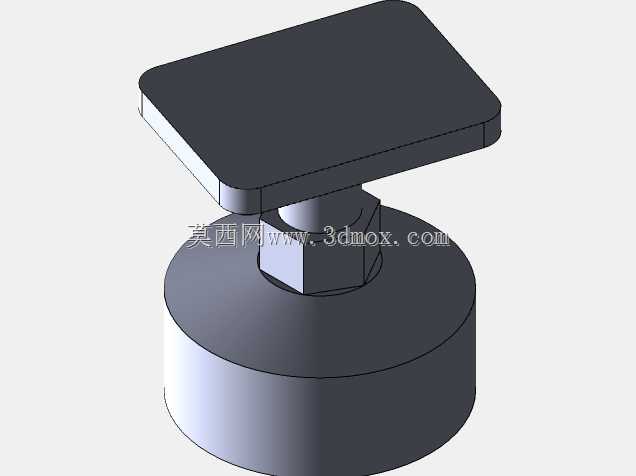

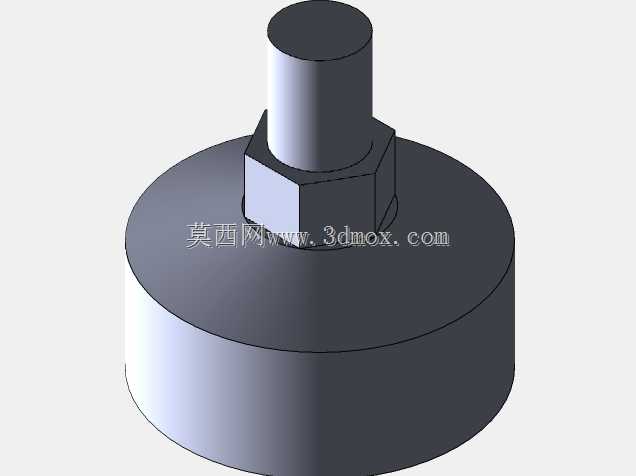

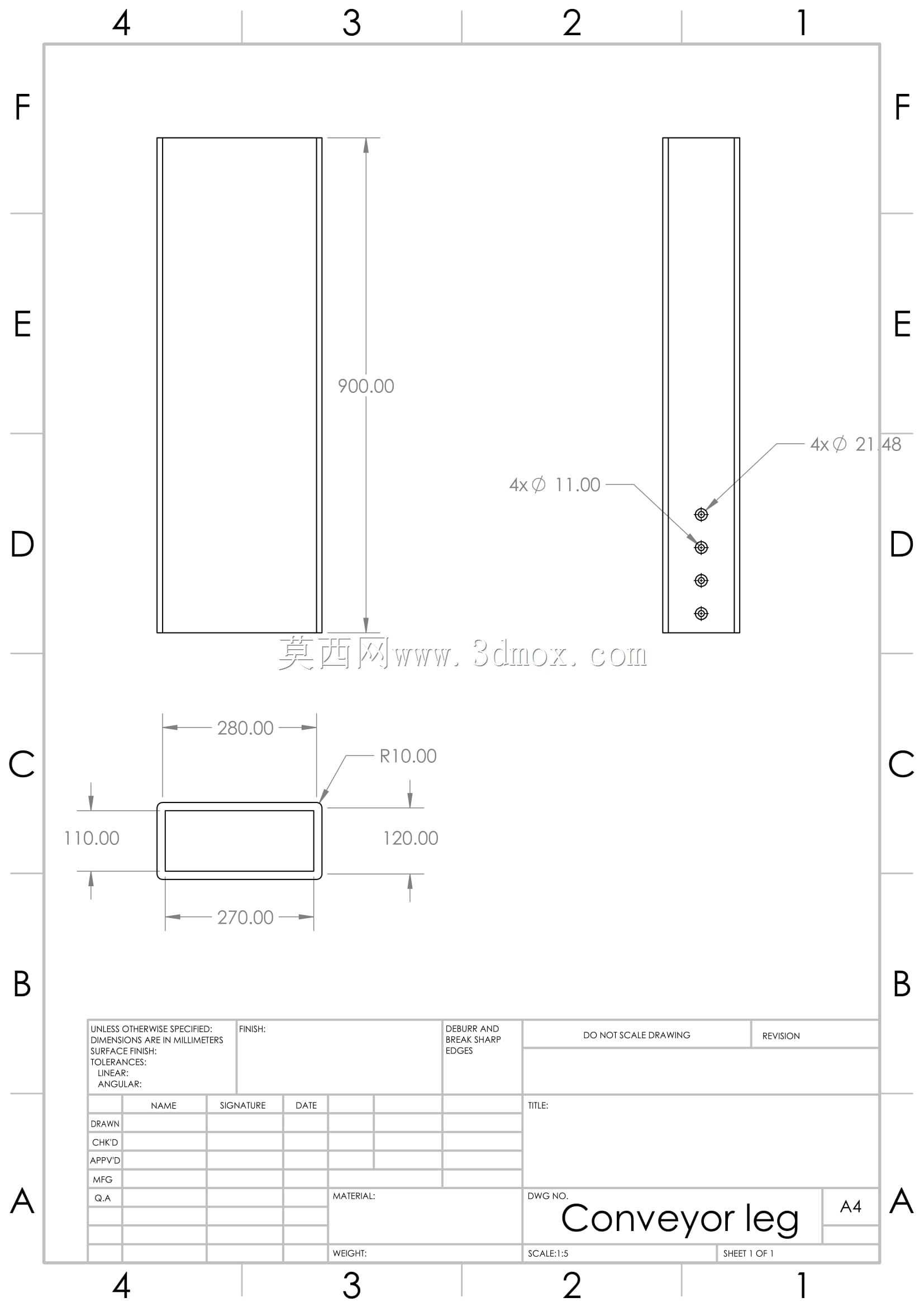

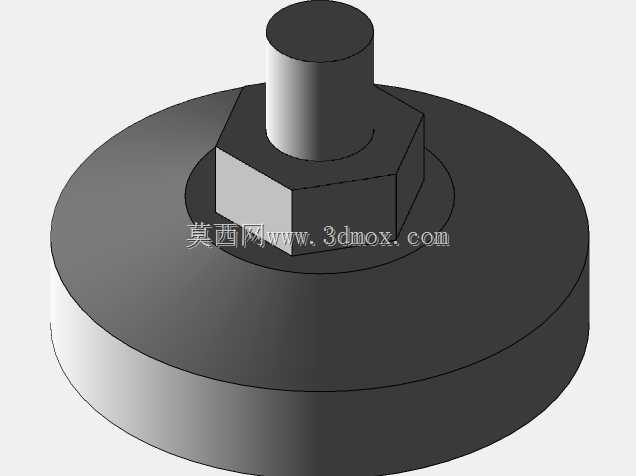

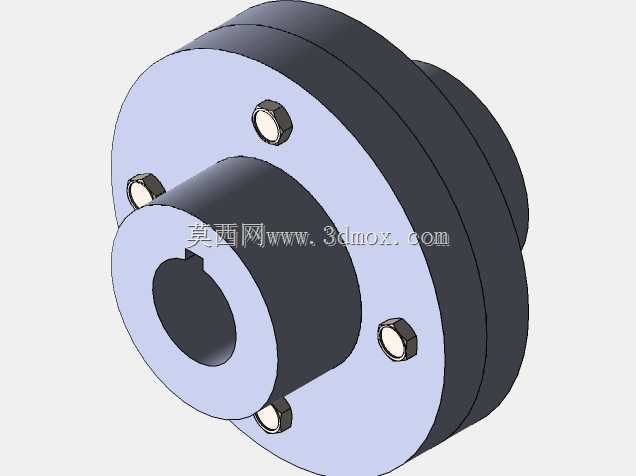

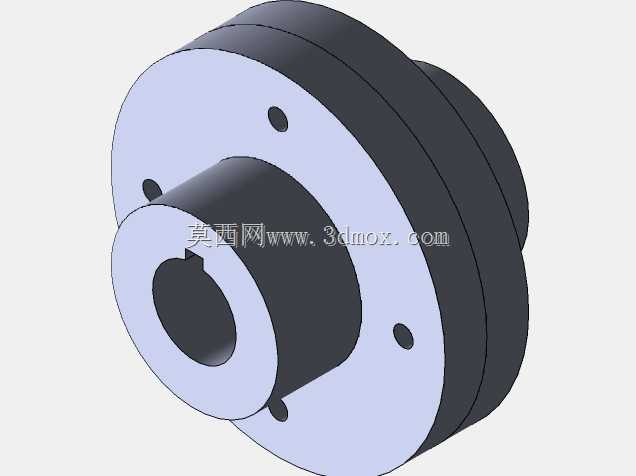

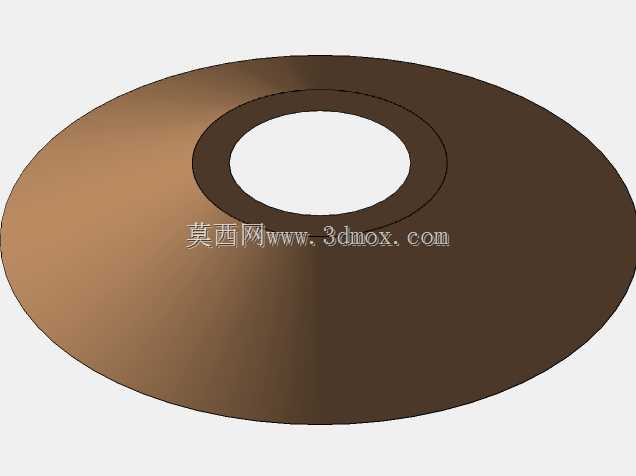

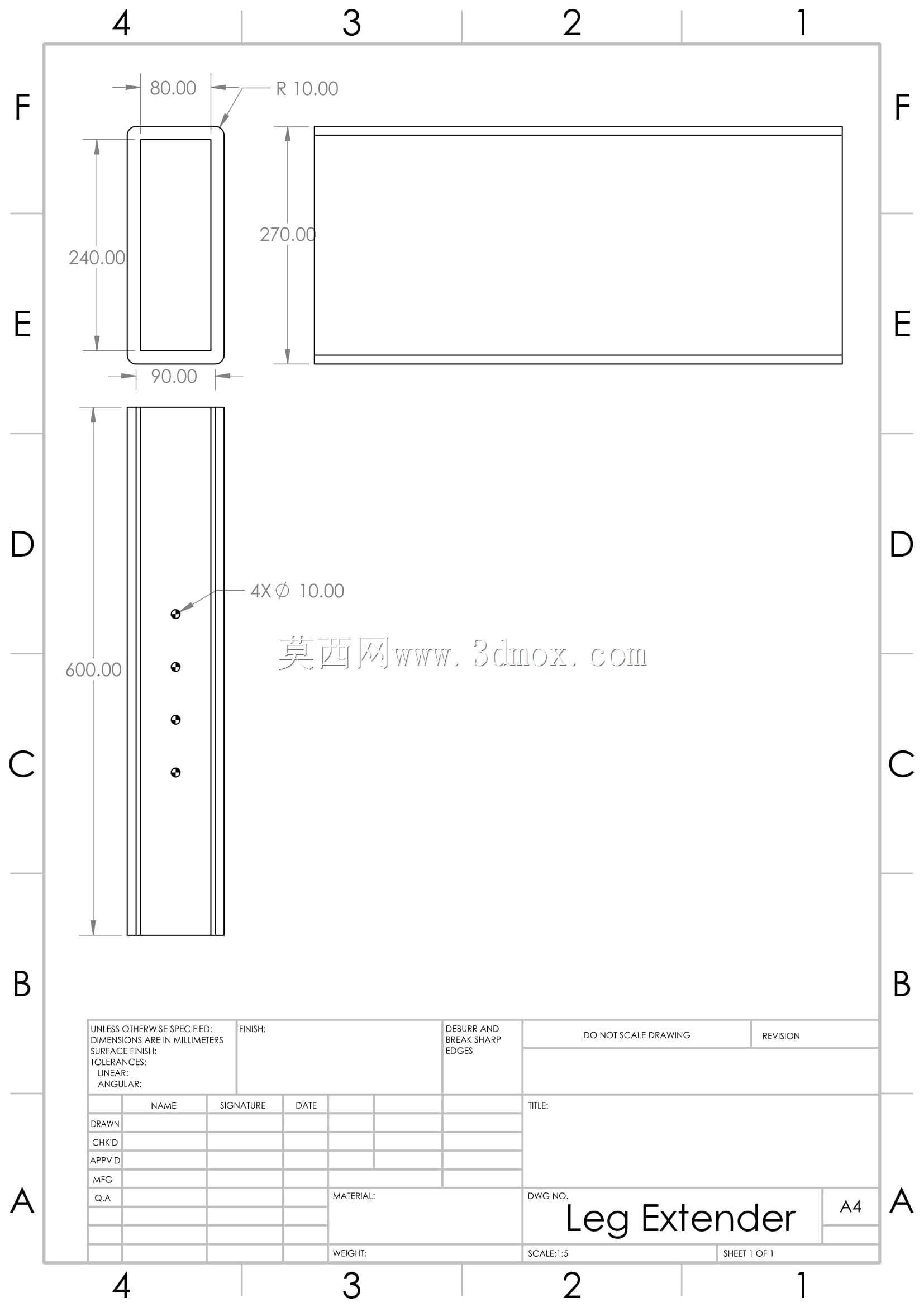

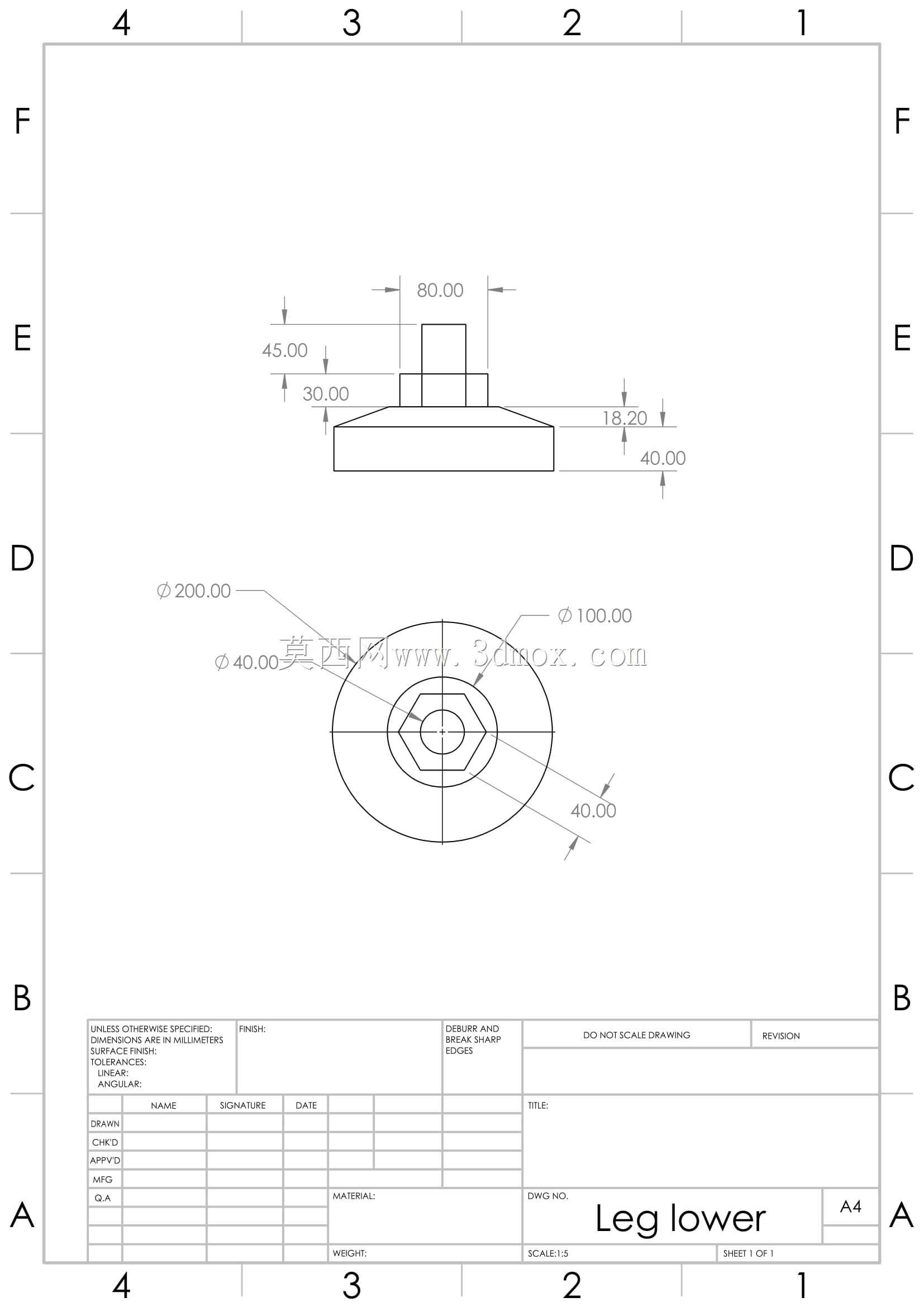

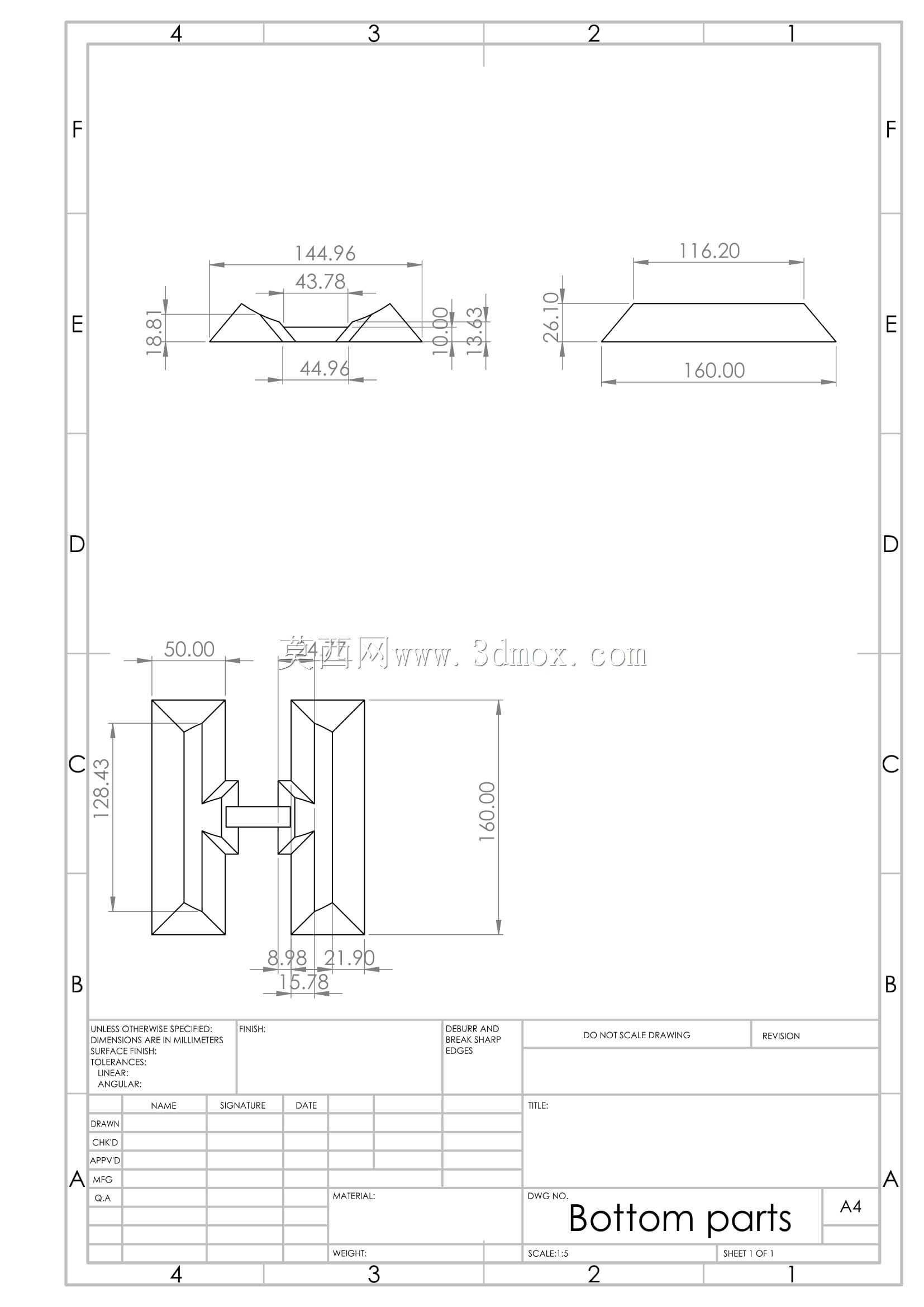

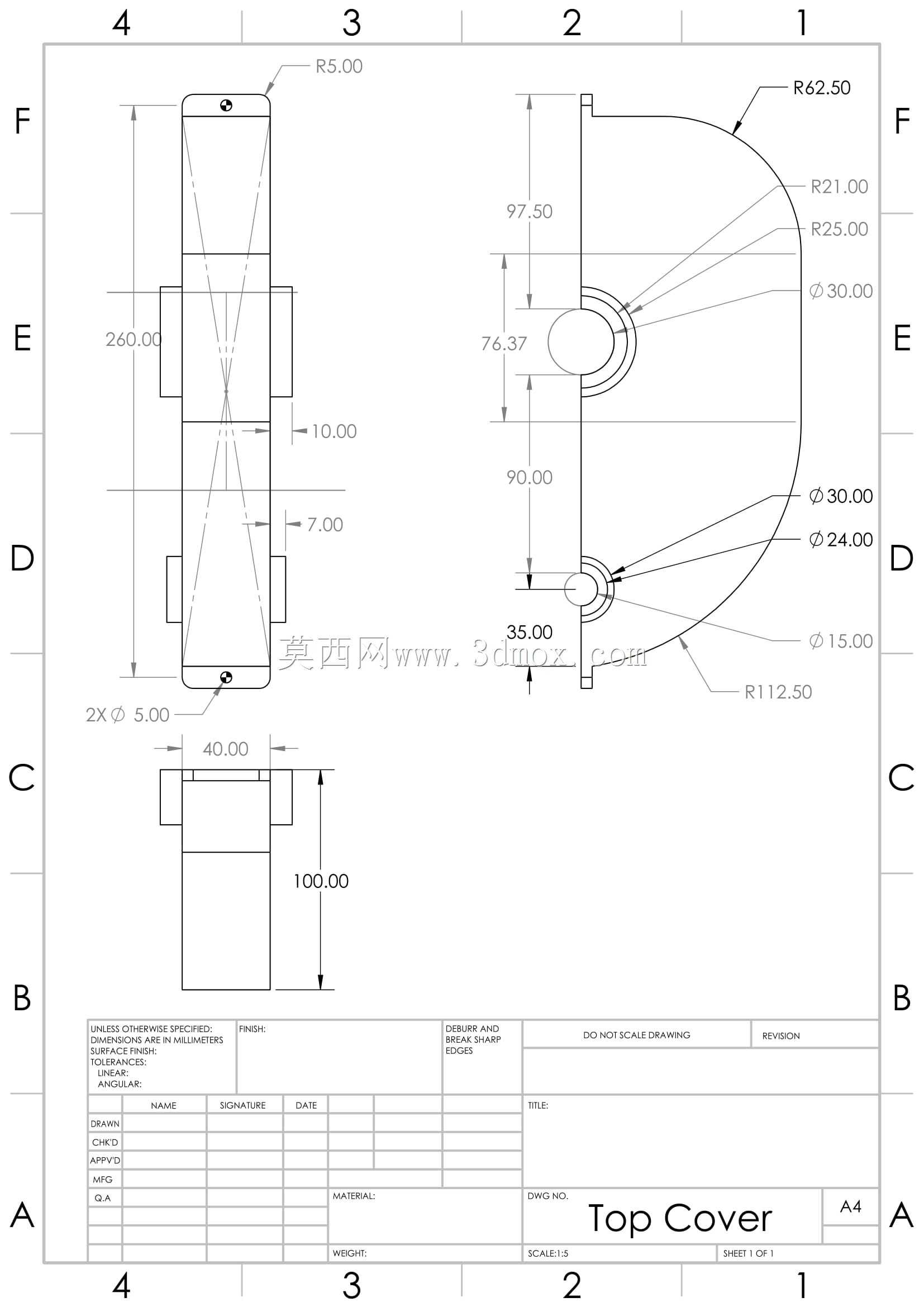

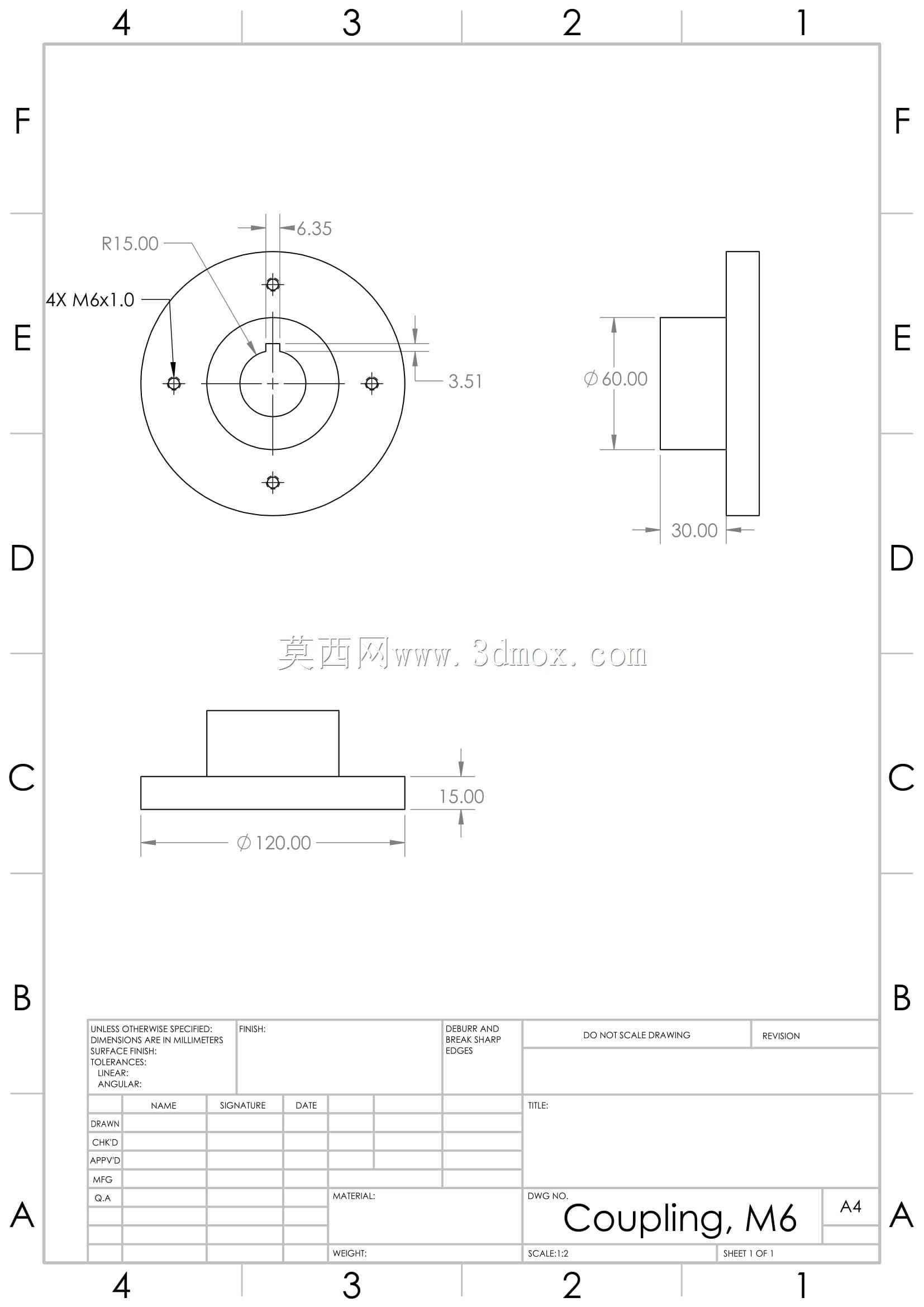

　　支腿部分采用型钢焊接成型，底部配置可调脚杯，可抵消车间地面的平整度误差，支腿与主梁之间通过螺栓锁紧，运输时可拆分打包，现场组装仅需对齐安装孔位锁紧即可，传动侧的链条外侧配置可拆卸的防护护罩，既避免运行中衣物、工具卷入传动副，也能阻挡车间粉尘落到链节啮合面，日常维护时拆下护罩即可给链条加注润滑脂、检查链节张紧度。线体的端部预留有动力安装法兰位，可根据实际输送节拍需求匹配对应功率的驱动单元，机架侧边预留有传感器安装孔位，可直接加装光电检测元件，实现工件到位停线、积放控制的自动化逻辑，不需要二次在主梁上钻孔加工。

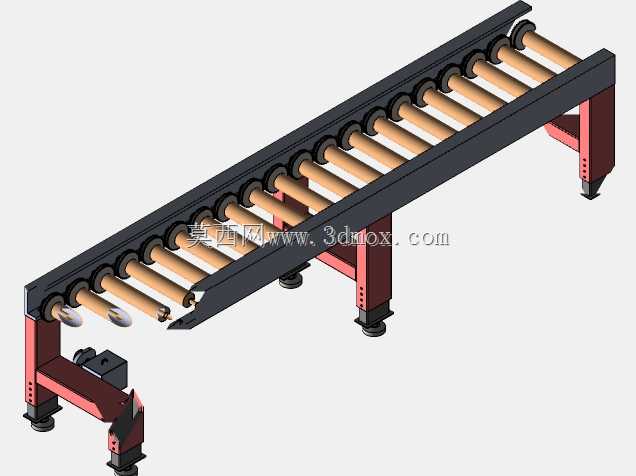

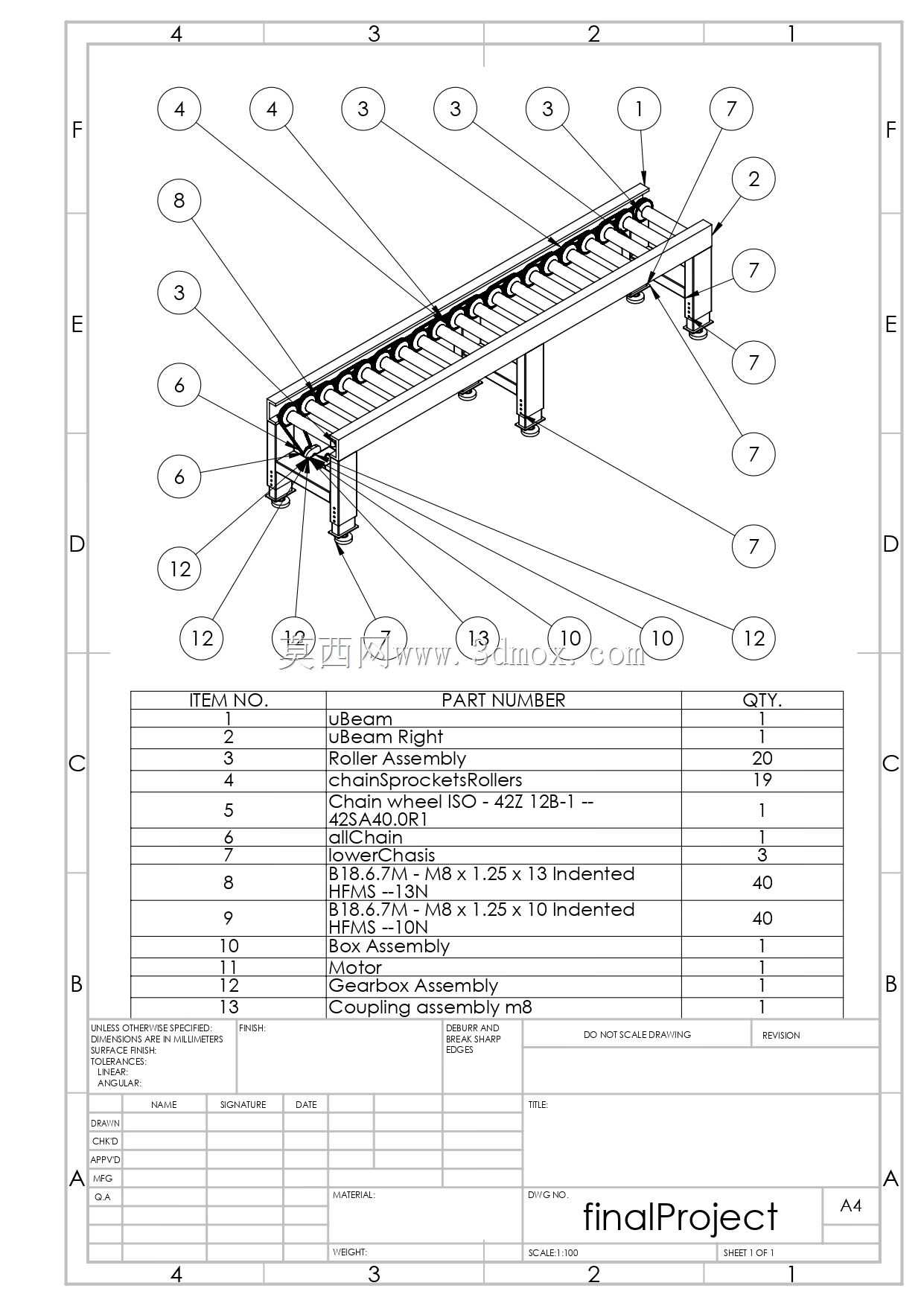

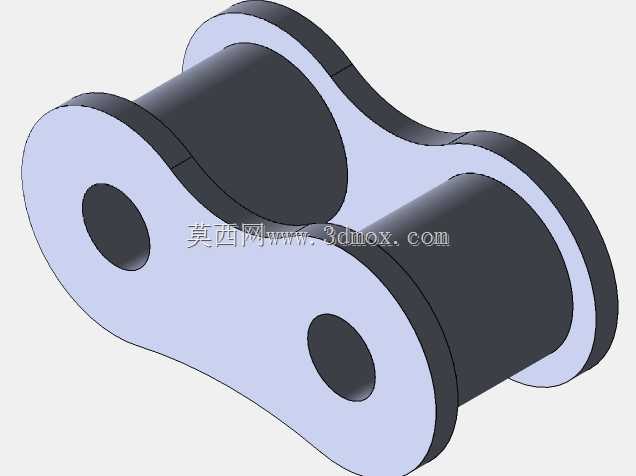

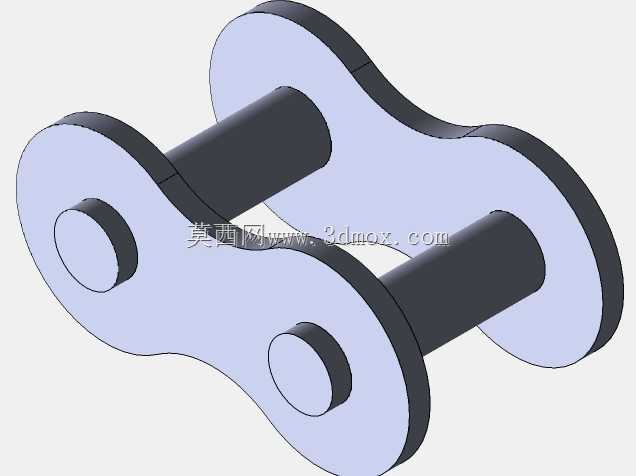

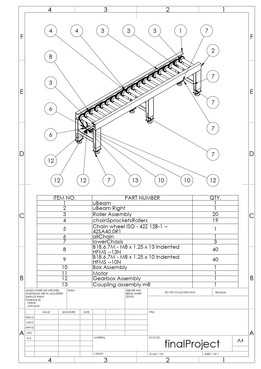

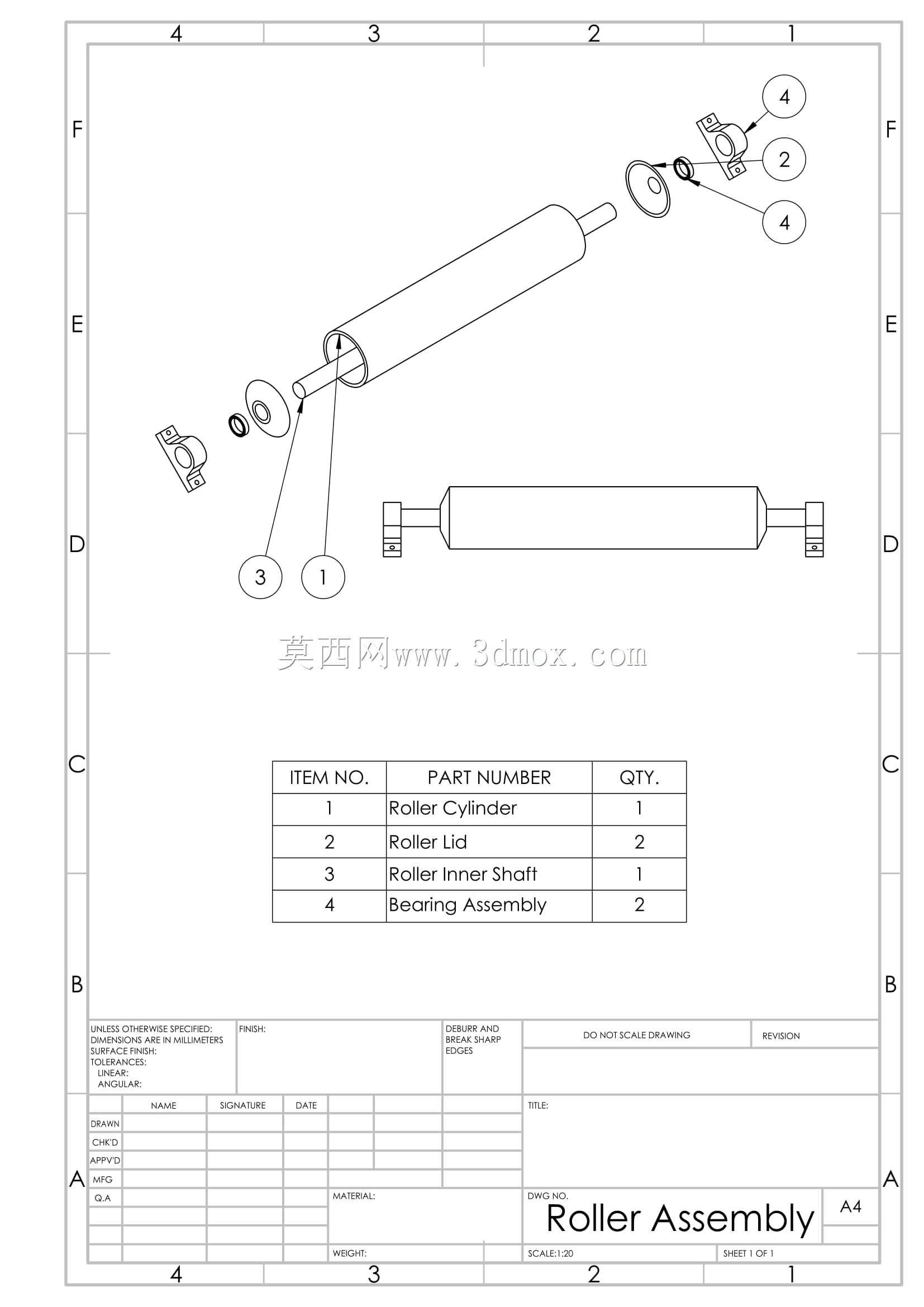

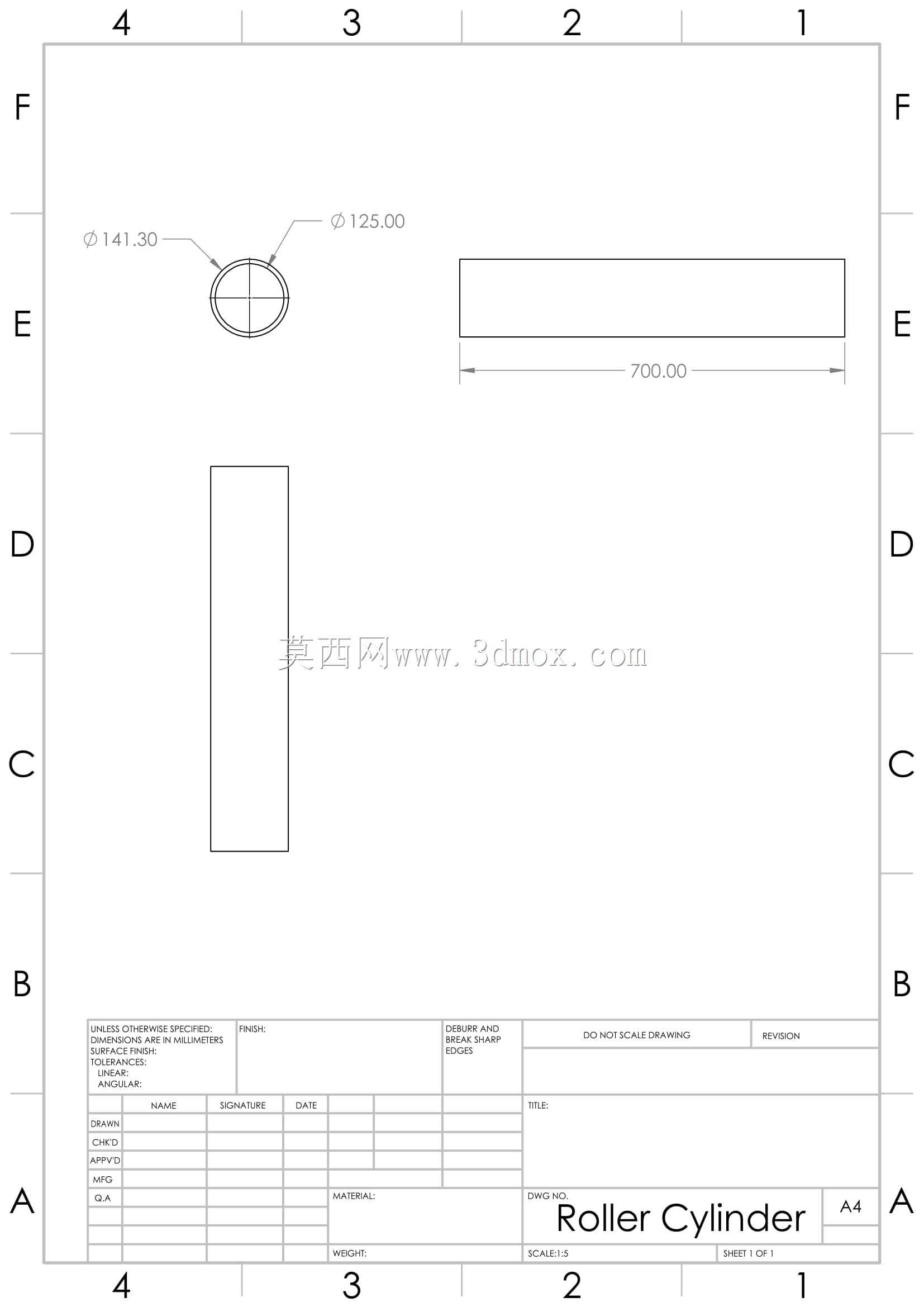

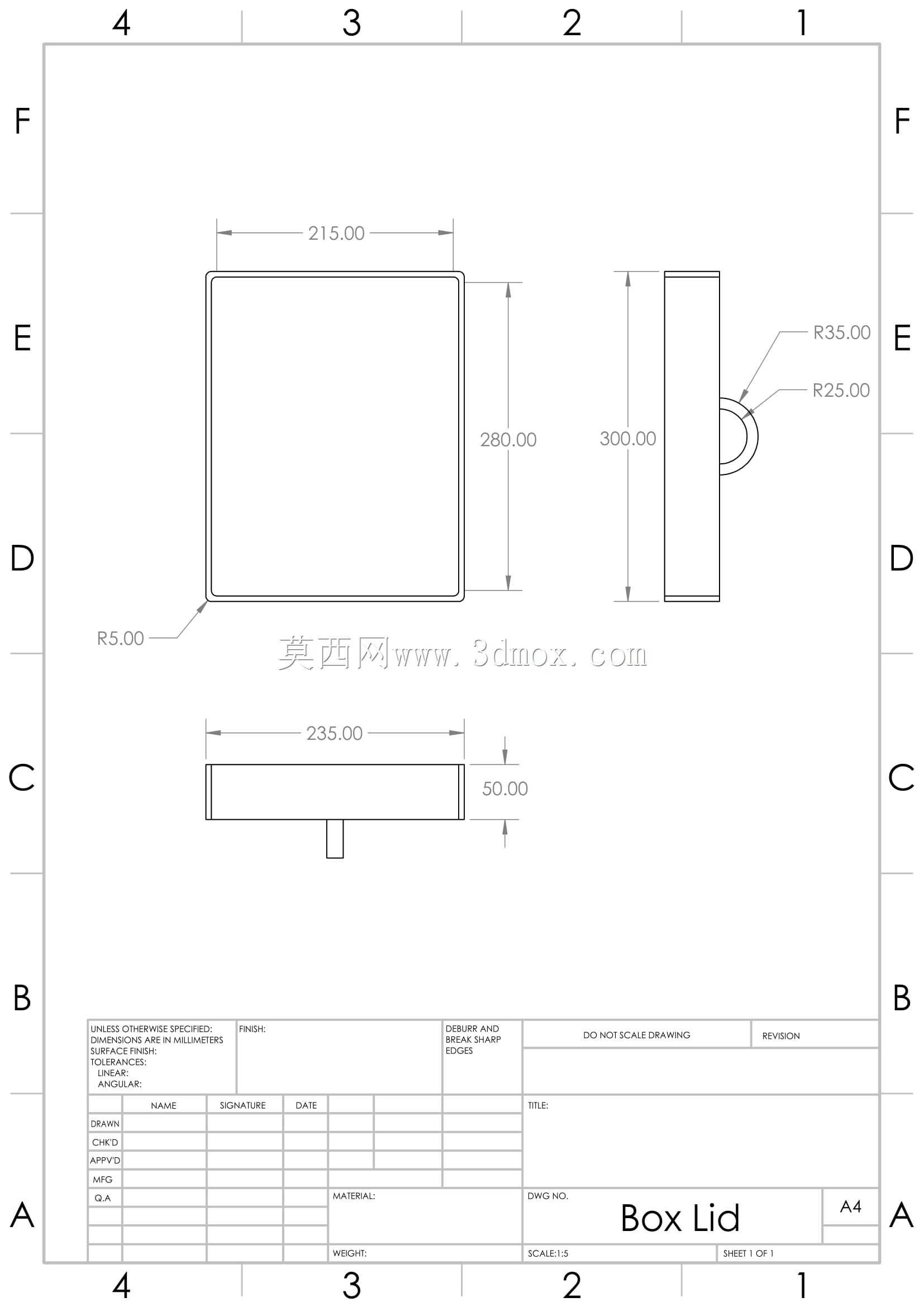

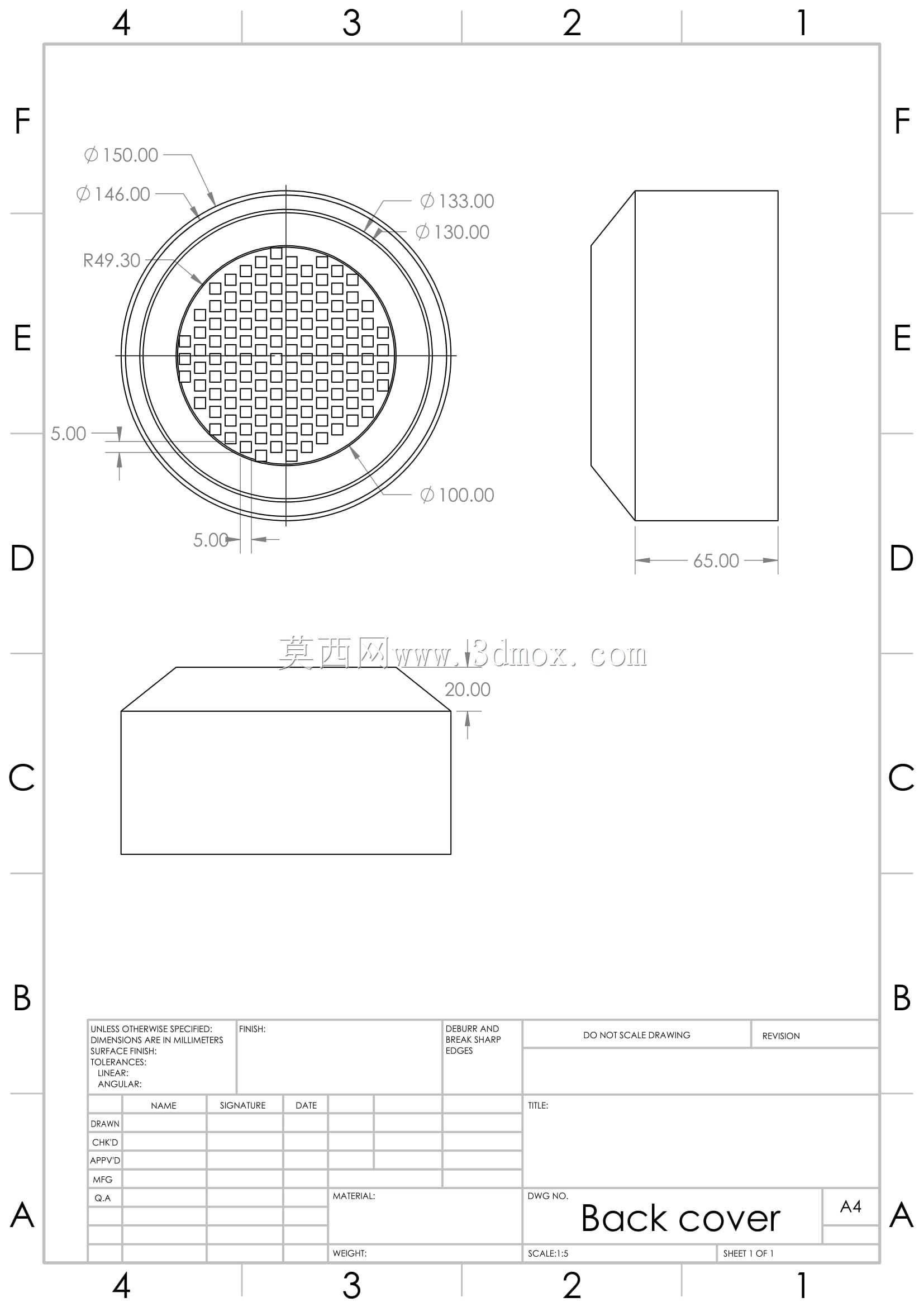

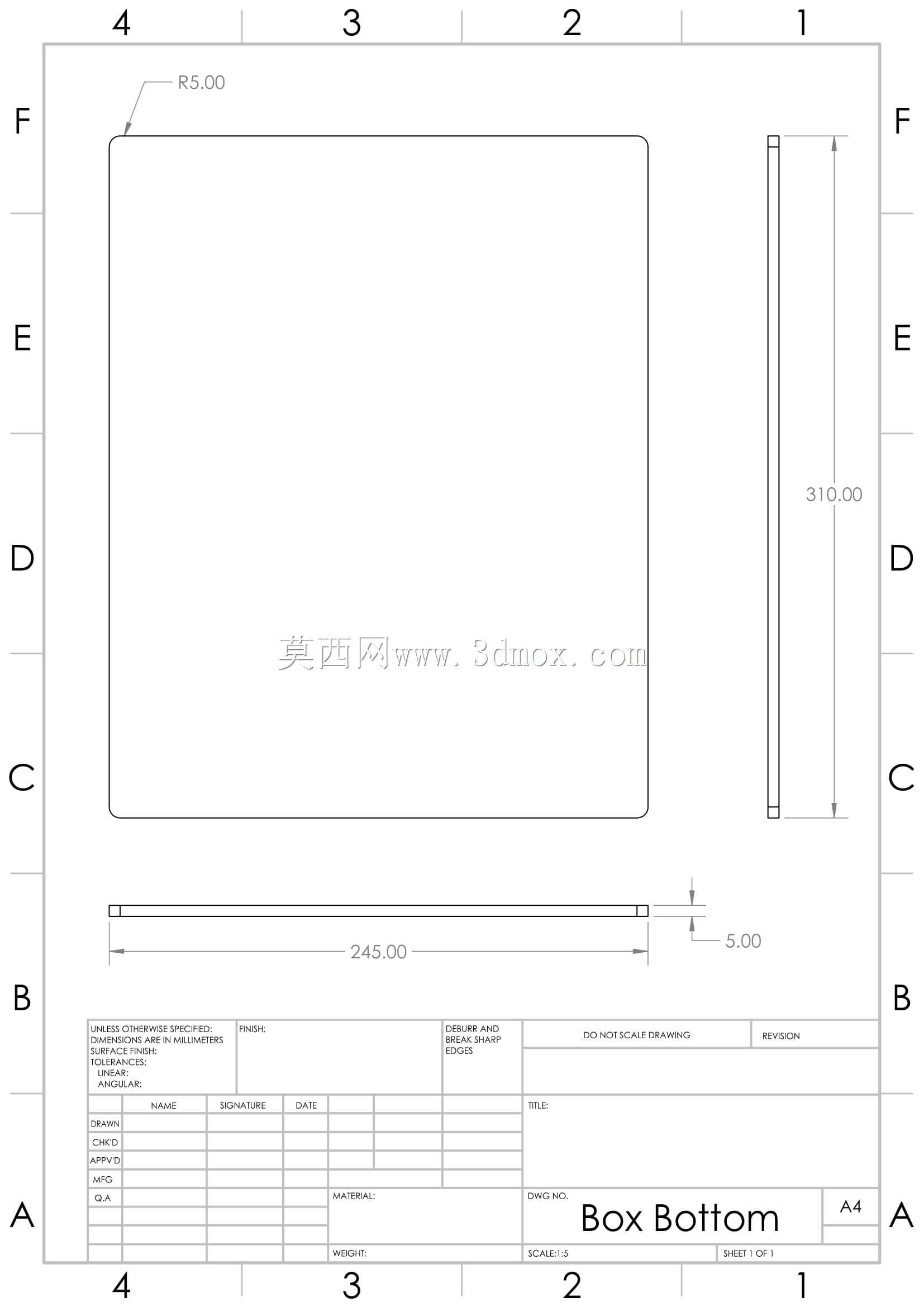

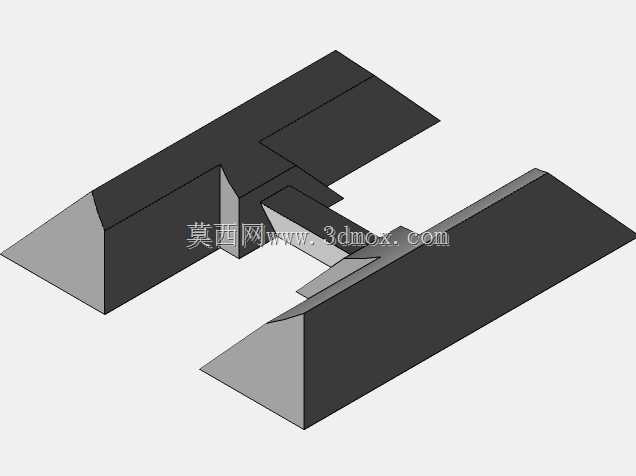

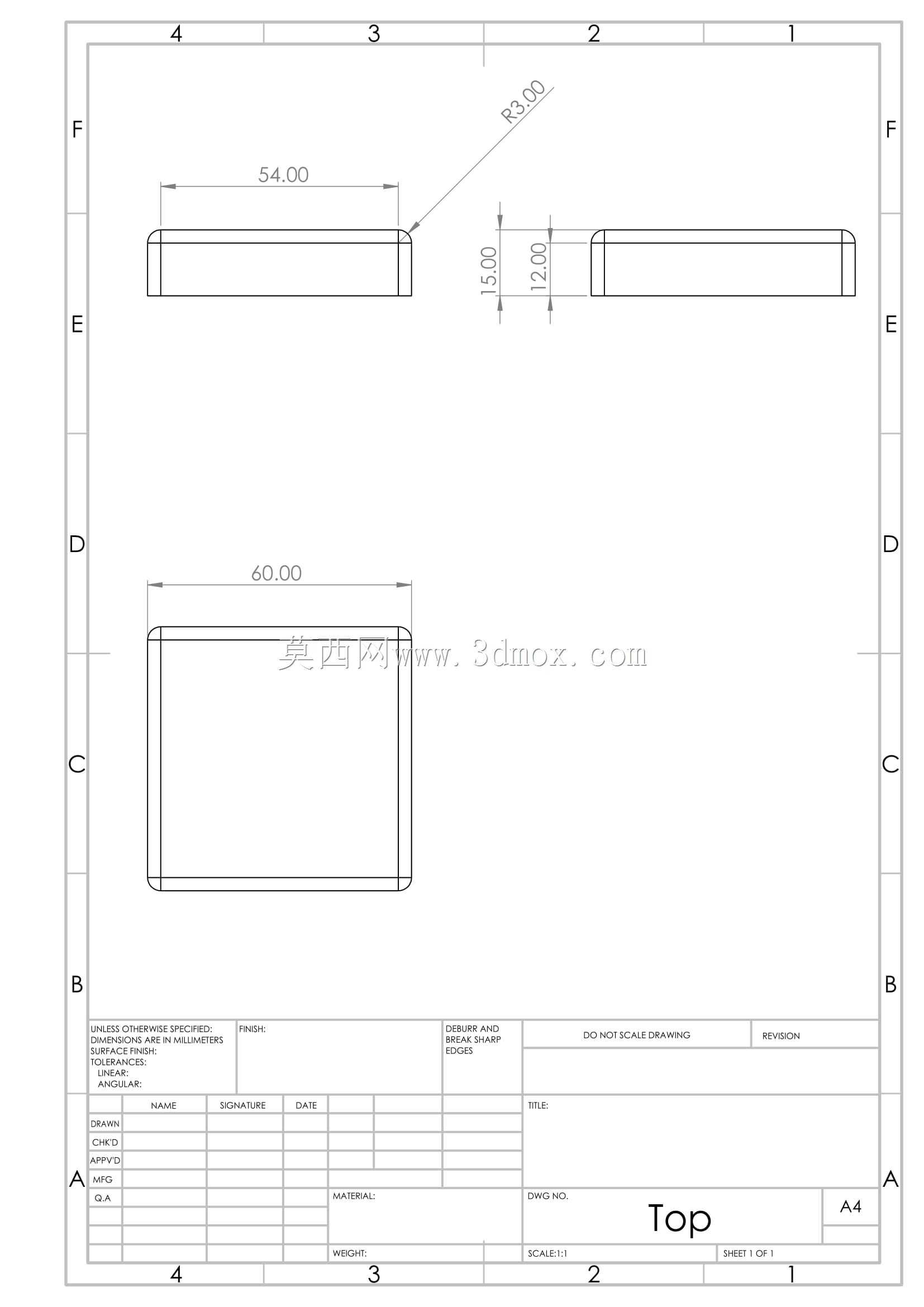

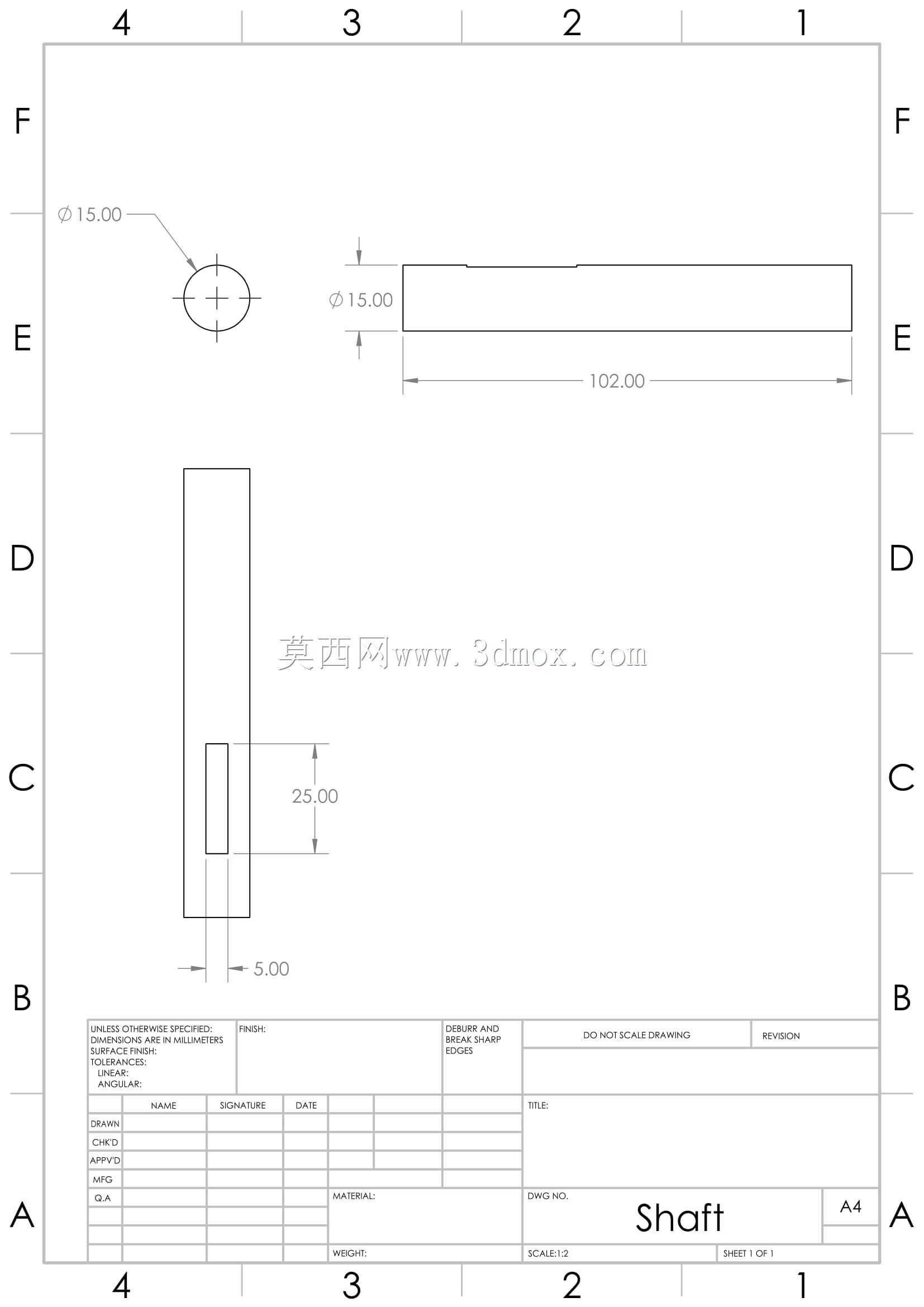

　　建模过程中所有辊筒、轴承座、链节、支腿、脚杯、护罩的装配关系完全按照实际装配约束搭建，传动部件的啮合间隙、辊筒与机架的安装间隙都还原了实际工程的公差预留，结构设计时特意规避了悬臂过长的薄弱点位，主梁的截面选型按照常规车间箱装负载的承重要求校核，满载工况下主梁的下挠量控制在允许范围之内，长期运行不会出现机架变形、辊筒卡滞的问题，线体的宽度方向尺寸按照常规周转箱的外形尺寸留足侧边间隙，工件在辊道上通行时不会和两侧机架发生刮蹭。
