爬坡挡边式散料输送提升机结构

　　该设备针对车间内散粒、小块状物料从低位作业区向高位料仓、包装工位或分拣设备连续供料的场景设计，常见于食品加工、五金件分选、注塑边角料回收、农副产品分装等产线布局中。低位水平段承接上游振动盘、出料溜槽或人工投料，物料随带面运行至弯折抬升段后，依靠横向挡条阻断下滑趋势，沿倾斜带面稳定爬升，最终从高位头部卸料口抛送至下游受料设备，全程无需人工中转搬运，可替代多段水平输送加斗式提升的组合方案，减少产线占地与物料跌落损耗。

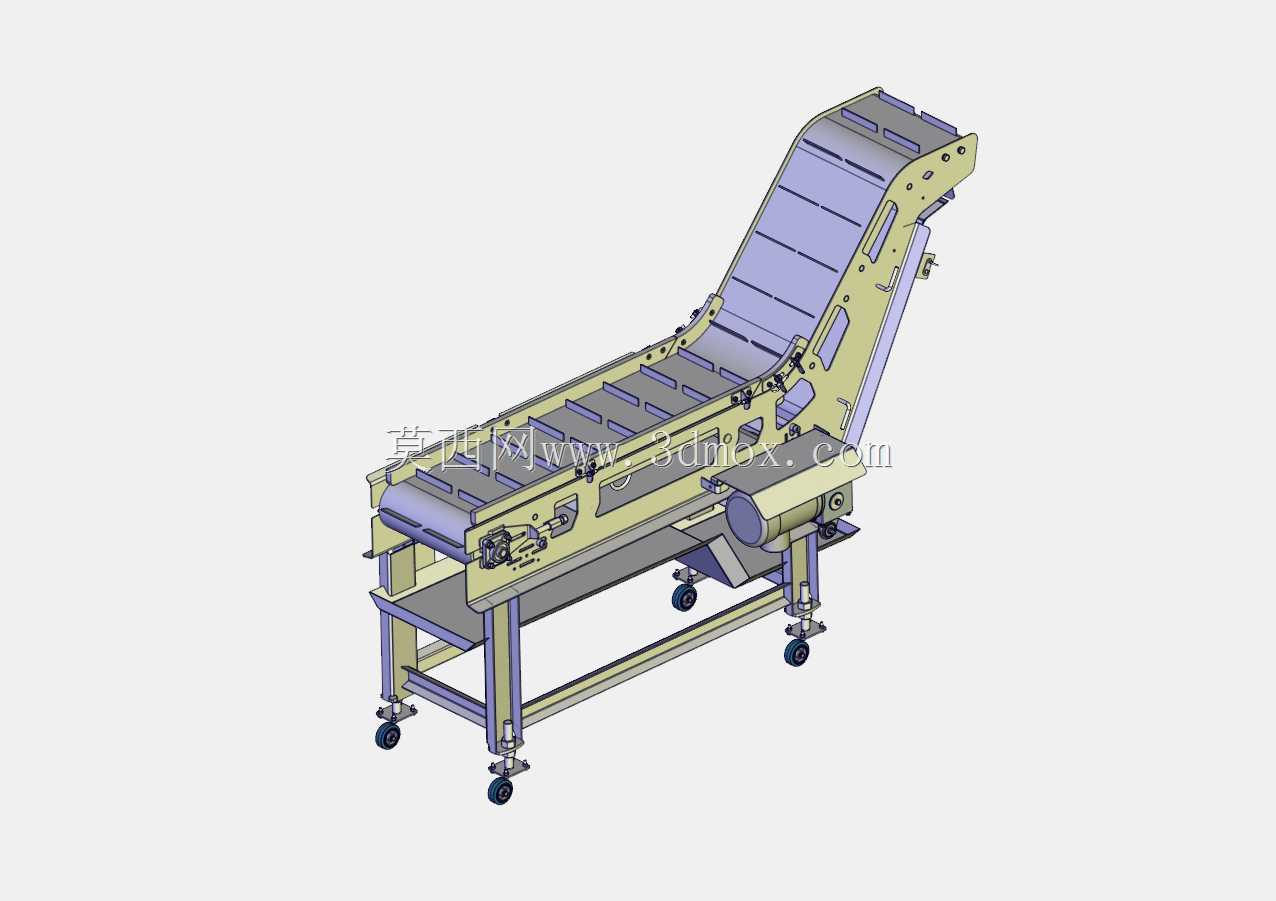

　　整机采用分段折弯钢板焊接机架，低位承接段与倾斜提升段通过弯折过渡区平滑衔接，避免物料在转角处卡滞堆积；带面等距安装横向挡条，两侧设置固定式挡边，抬升段倾角可根据物料安息角在合理范围内调整，适配不同流动性散料的输送需求。驱动单元布置在高位头部滚筒侧，通过减速电机直接带动主动滚筒，依靠滚筒与皮带间摩擦力传递牵引力，张紧机构设置在尾部从动滚筒处，可补偿皮带长期运行后的拉伸变形；整机底部配置四组带刹车万向脚轮，支撑立柱预留高度调节余量，既可以在车间内灵活转线移位，也能在固定工位锁定后通过支脚微调水平度，适配不同地面高差。

　　结构设计阶段优先控制物料回流风险：倾斜段挡条高度根据物料最大粒径设定，挡边与皮带间隙控制在小颗粒无法穿透的范围内，过渡段曲率半径经过校核，保证皮带弯折时不会出现挡边翘边、皮带跑偏的问题。机架两侧预留传感器安装孔位，可加装堵料检测、失速开关与上下游设备联锁，当头部卸料口堆料或皮带打滑时自动停机，避免物料溢出或皮带磨损。设备安装边界需预留头部卸料高度对应的上方空间，尾部张紧侧留出不少于五百毫米的维护操作距离，脚轮锁定后整机水平度偏差需控制在允许范围内，防止皮带运行时侧向跑偏；低位接料段可根据上游出料形式扩展接料斗、导料槽等附件，倾斜段侧面可加装透明防护挡板，既防止物料滚落，也便于日常观察带面运行状态。
