立式数控加工中心整机防护结构

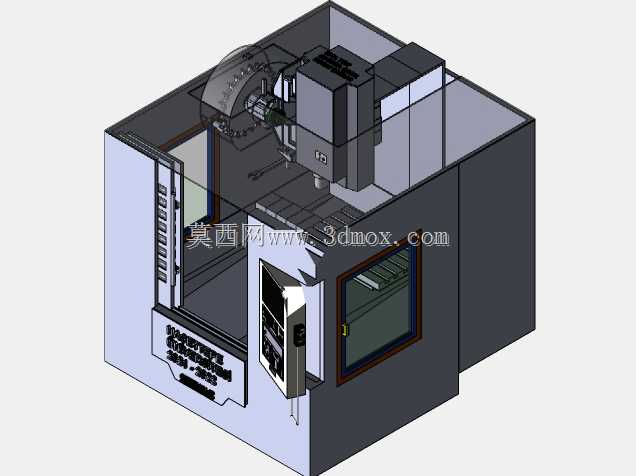

　　这套立式数控加工中心整机结构围绕中小型零件的铣削、钻孔、镗孔、攻丝及多工序集中加工展开，适用于模具车间、五金加工厂、职业院校实训中心和自动化产线上下料工位。模型把主机、外防护、操作面板、观察窗、刀库及内部切削空间整合在同一装配体中，能够直观呈现设备落地后的占地轮廓、维护开口和人机操作关系。

　　从布局上看，加工区域采用封闭箱式防护，正面设置带边框的透明观察窗，便于操作人员在主轴运行时观察切屑状态和刀具轨迹，同时阻挡切削液飞溅。左侧防护门预留了较大的开启行程，工件吊装、夹具更换和主轴检修都可从该侧完成；门体上的竖向加强条提升了薄板钣金的刚性，减少机床高速往复运动时产生的共振。前部斜置操作面板朝向操作人员站立位置，按钮、显示屏和手摇脉冲发生器的高度符合常规操作姿态，避免长期弯腰或抬臂。

　　内部结构体现了典型立式加工中心的设计思路：主轴箱位于加工区上方，沿立柱方向完成Z向进给，工作台承担X、Y方向运动；圆盘式刀库布置在主轴侧上方，换刀时刀具路径短，刀套与主轴之间的动作干涉在三维装配中已经得到校核。防护顶部保留排屑、通风和管线敷设空间，后部腔体用于容纳电气、润滑和气动元件，使切削区与维护区相对分离。

　　外形边界设计需要同时考虑机床本体和工厂通道。整机近似矩形落地，外罩四角采用规整立面，便于贴近车间立柱或排成单元；正面操作区应预留人员站位和门体开启空间，侧面需保留防护门全开以及叉车、吊具接近的距离。底部轮廓要与地脚螺栓、排屑器位置和水平调整垫铁匹配，安装前还需核对厂房高度、吊装口宽度以及维修时主轴箱、刀库部件的抽出方向。

　　在建模细节上，钣金罩壳、门窗密封条、观察窗、螺钉、铰链、拉手、标牌和控制面板均有独立形体，内部主轴、刀库、工作台与防护内壁的间隙清晰可见。对于设备选型人员，该结构可用于评估上下料高度、观察视野和维护开口；对于结构设计人员，则可作为机床外防护、安全联锁、切削液防漏和车间布局校核的参考。
