DIY2x48立式砂带磨削机结构

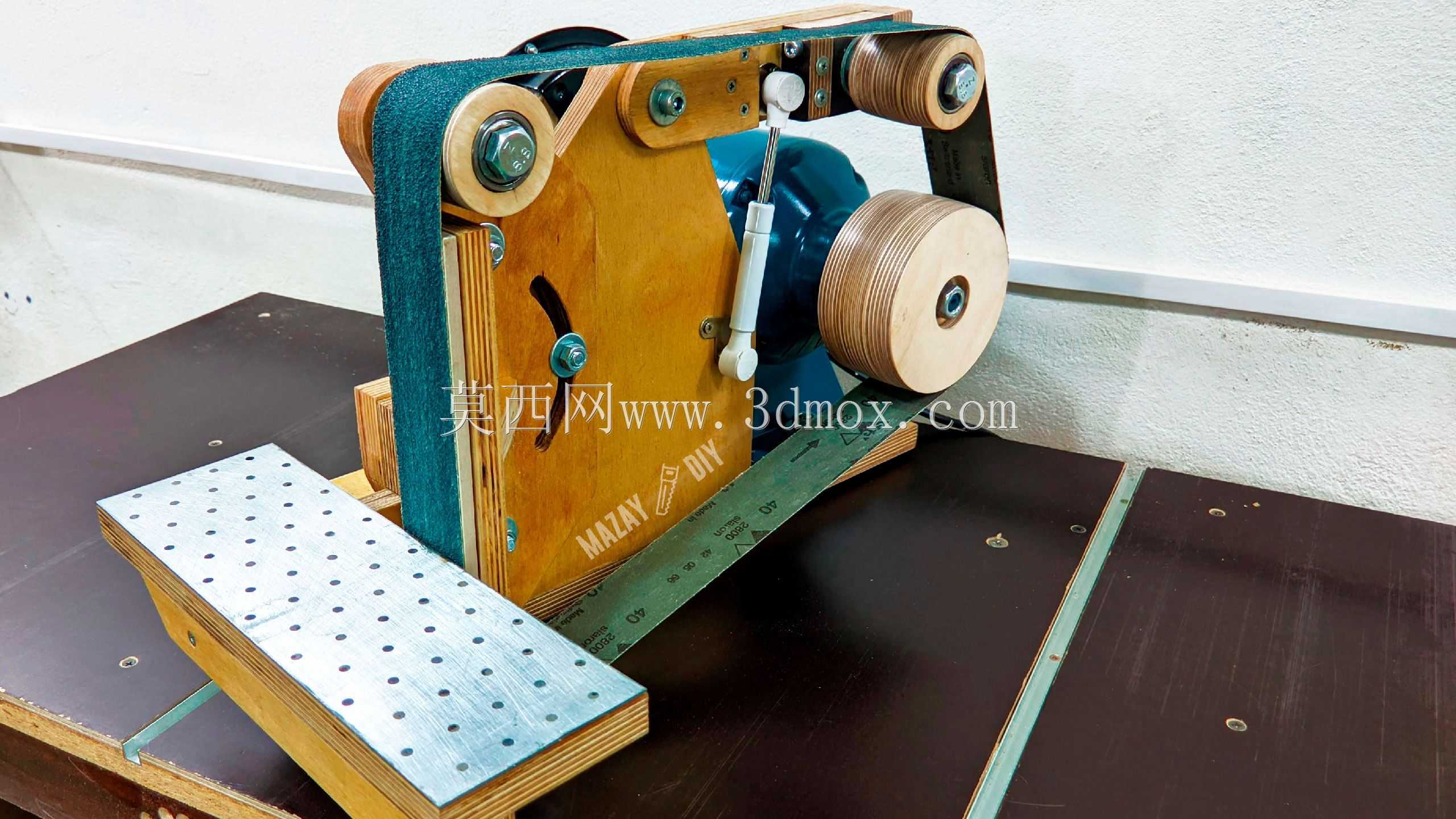

　　这套2x48规格立式砂带磨削装置面向小型加工间、刀具维护工位和金属修配场景，主要承担车刀、钻头、手工刀具、钣金件边缘以及小型焊接件的去毛刺、开刃、平面修磨和轮廓修整任务。相比手持角磨机，台式砂带机能够把接触轮、托板和工件姿态固定下来，磨削线速度与进给压力更稳定，操作者可以通过可调工作台控制角度，在批量修磨同类零件时保持刃口一致性。

　　结构布置上，设备采用主动轮、从动接触轮和张紧机构共同约束环形砂带。主动轮通常与电机输出端连接，承担动力传递；前端接触轮决定磨削曲率和接触刚度，小直径轮适合进入内凹轮廓，大直径轮更适合平面和长刃口。张紧侧需要保留足够调节行程，既要补偿砂带厚度差和拉伸量，也要在换带时快速释放张力。建模时应把轮系中心距、张紧螺栓行程、砂带包角和跑偏余量一起校核，避免砂带在高速运行后出现边缘啃切或脱带。

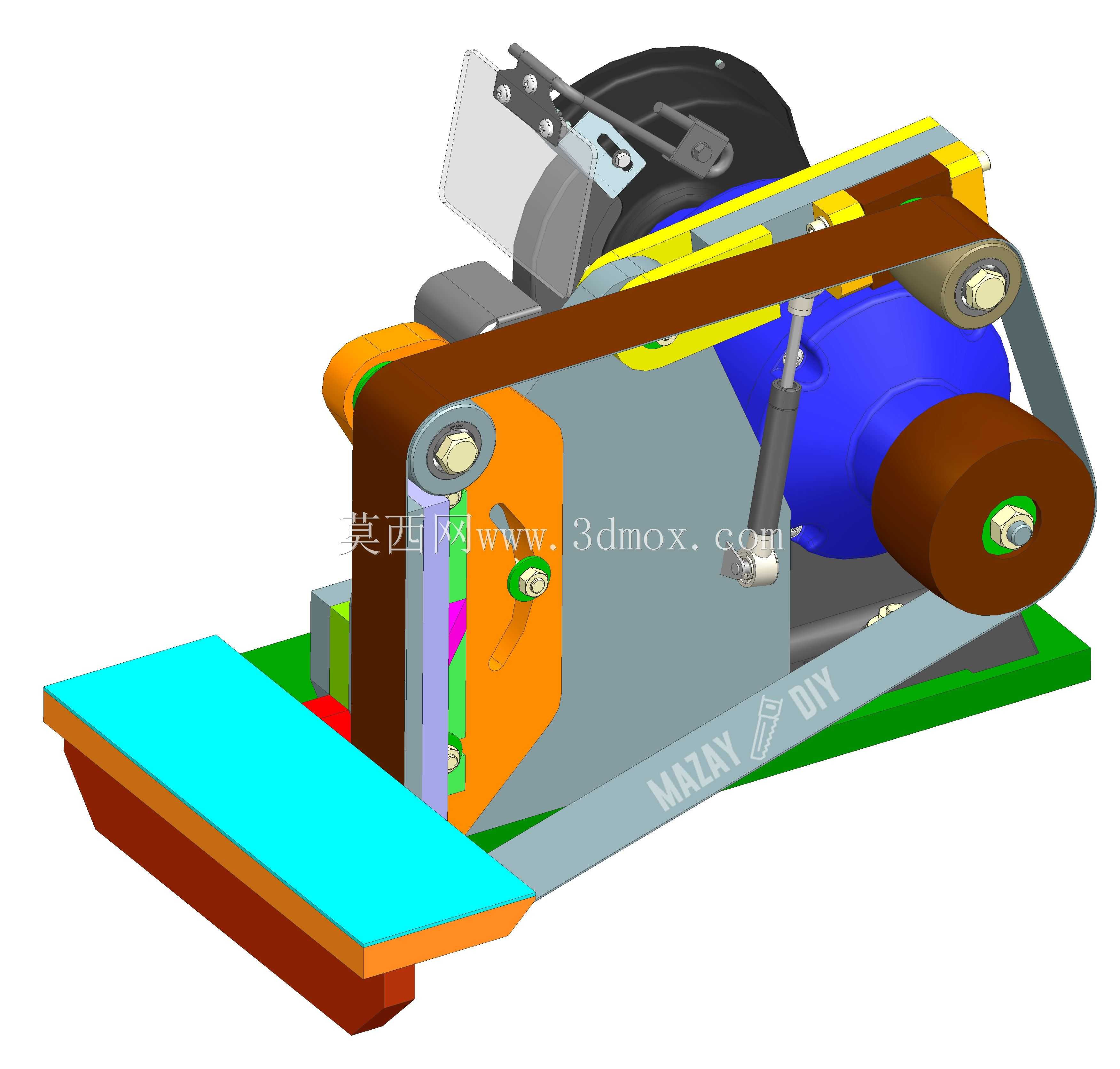

　　机架部分以焊接或栓接钢板、型材形成立式承载框架，底部需要预留电机安装面、地脚固定孔和维修空间。工作台位于接触轮前方，承担工件支承和角度定位，其前缘与砂带之间应保留较小安全间隙，同时设置可更换耐磨条，防止长期磨削后托板缺口影响小件支撑。对于刀具开刃场景，角度挡块和靠尺的安装孔位应便于拆装，使同一台设备既能完成平面磨削，也能切换到斜面、圆弧和端部修形。

　　外形边界设计需要兼顾操作高度与砂带周长。2x48砂带意味着窄幅、长周长的布置，设备纵向高度明显大于台式砂轮设备，因此机架重心应尽量下移，电机和底座配重靠近下部；侧向则要留出砂带更换、轮系调整和除尘接口空间。安装时背部与墙面应保留维护距离，前端留出工件送进和人员站位区域，地脚固定面需承受磨削反力与振动。

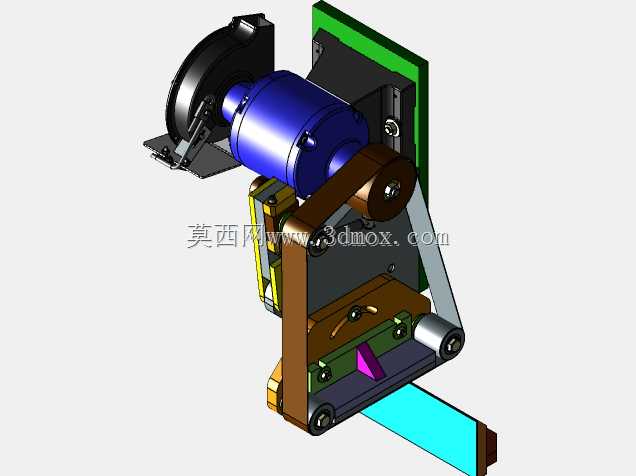

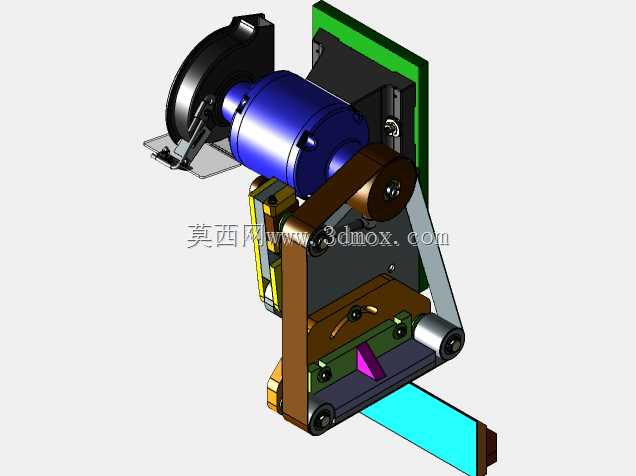

　　三维结构中还应重点表达驱动轮的防松方式、轴承座同轴度、张紧滑块导向面以及砂带防护范围。接触轮外圆的动平衡、轮面橡胶包覆和轮缘倒角会直接影响砂带寿命与磨削纹理；护罩则需要覆盖回转区域，同时在磨削工位保留开放操作口。若配套吸尘，罩壳下部应形成稳定气流通道，使金属屑和砂粒沿砂带运行方向进入集尘口，减少磨粒在轮面与托板之间堆积。整体设计不追求复杂自动化，而是以刚性、可调性、维护便利性和安全防护为核心，适合作为小批量零件修磨与刀具自制的基础工装。
