手持便携真空吸尘清洁器具结构

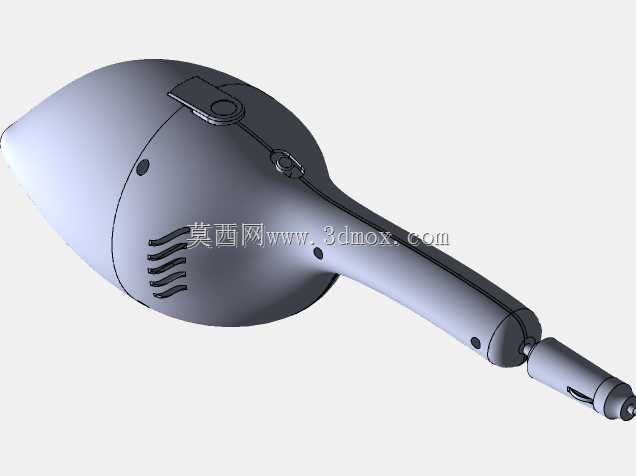

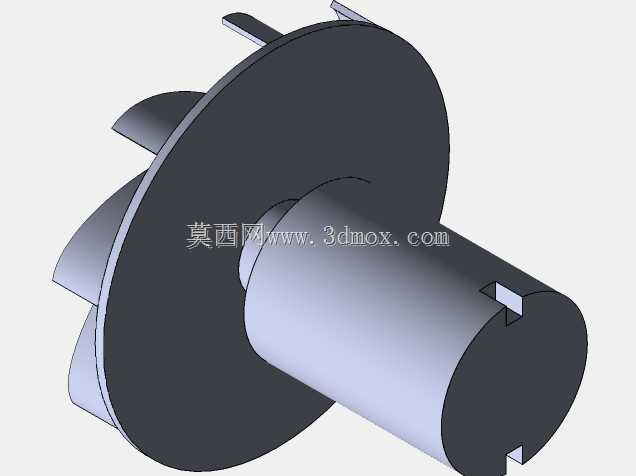

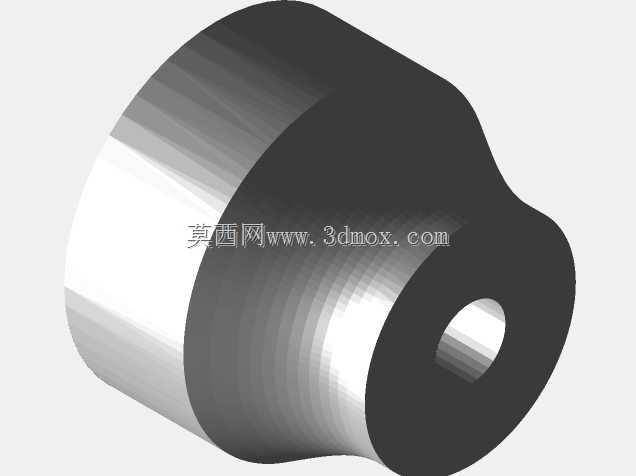

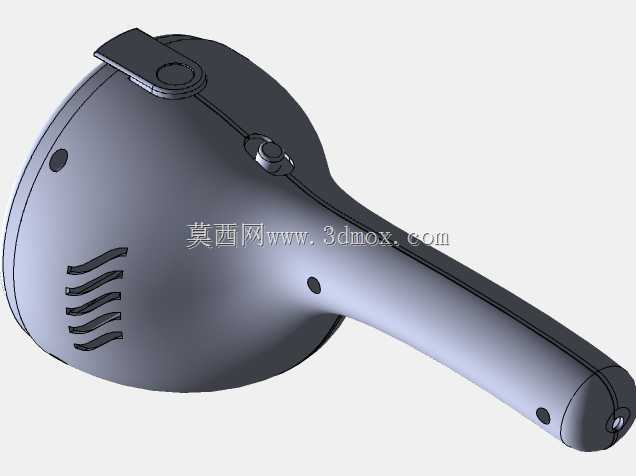

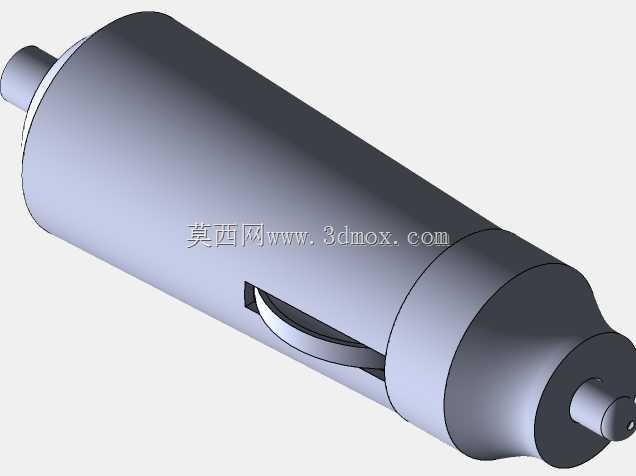

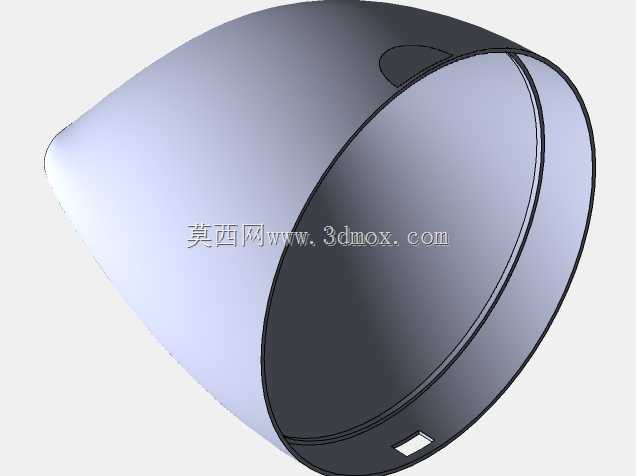

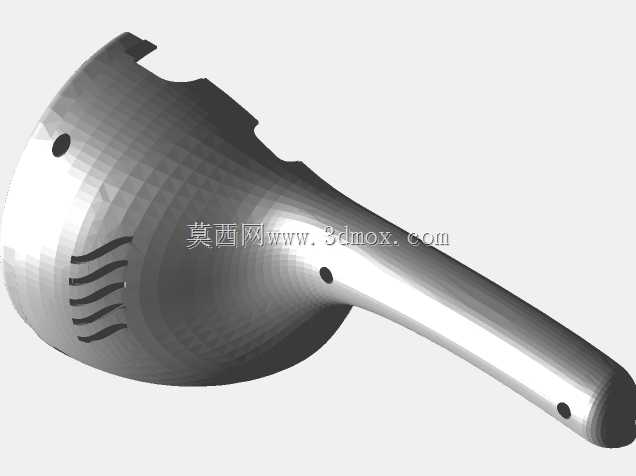

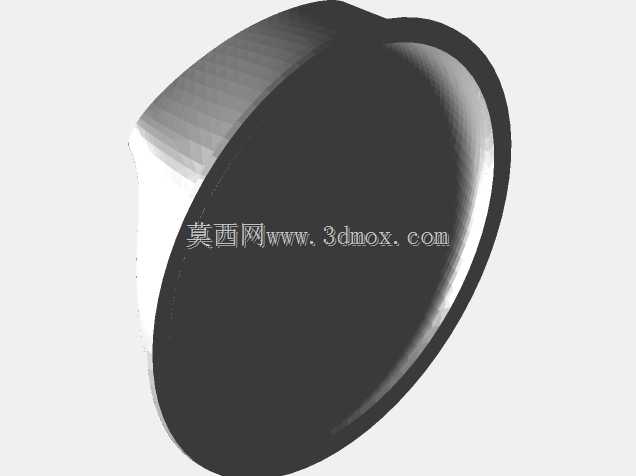

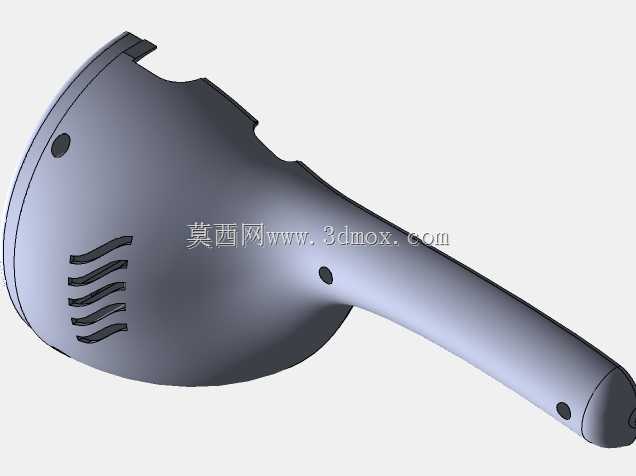

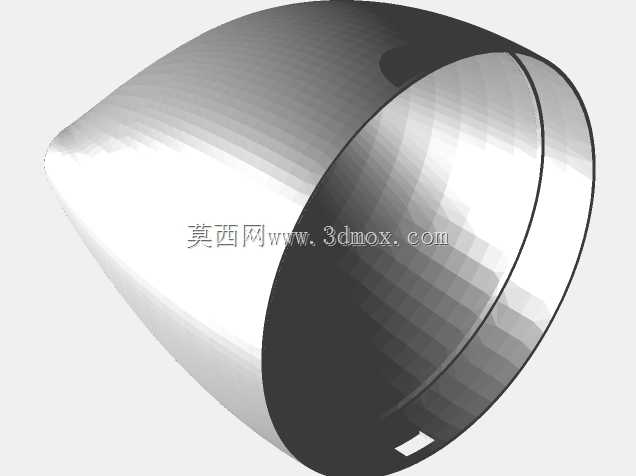

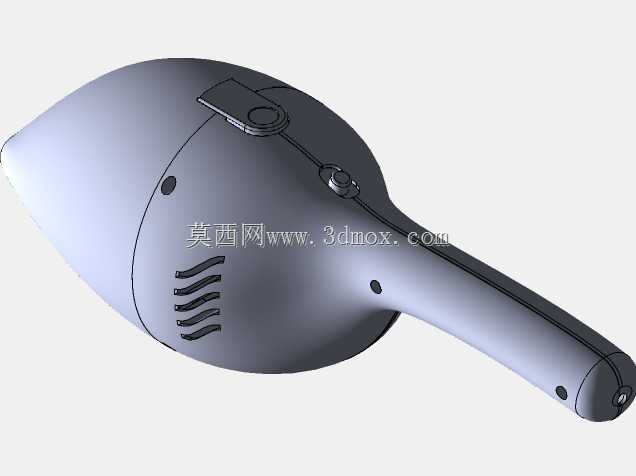

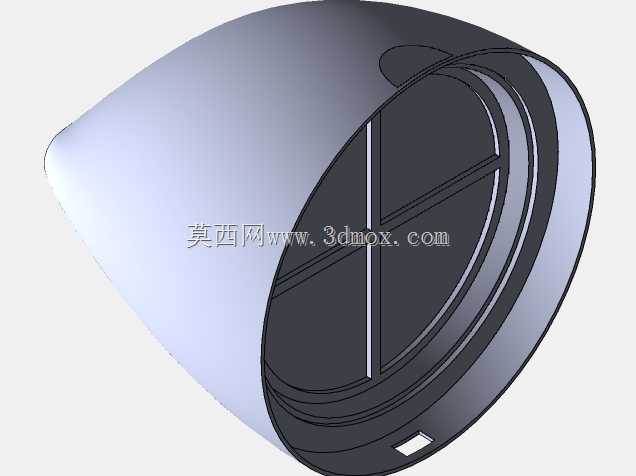

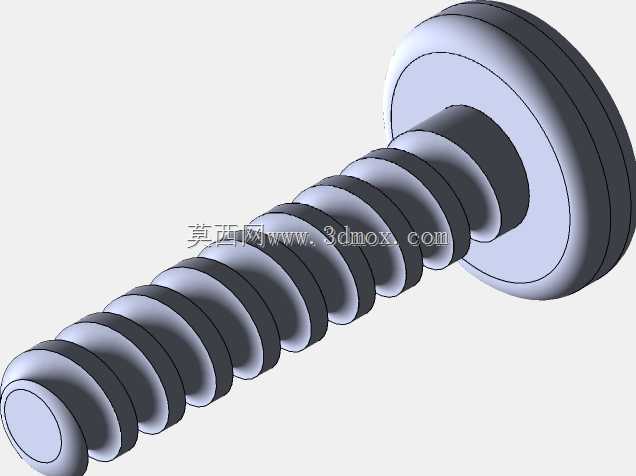

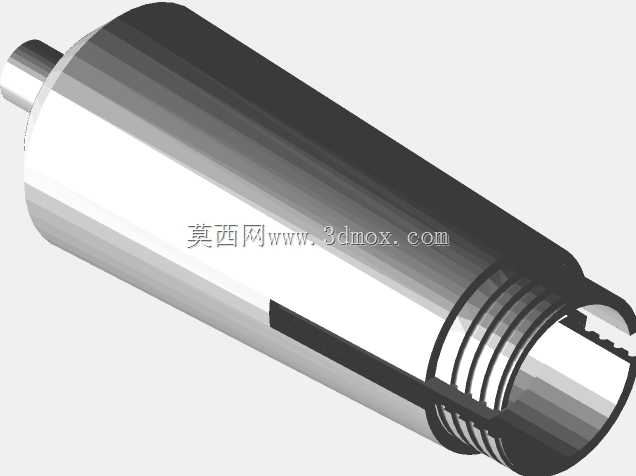

　　该手持清洁器具的三维结构围绕小范围干式除尘场景搭建，整体采用枪柄式握持布局，将尘气分离腔体、动力容纳段与操作手柄整合为连贯的流线型壳体，适配工位边角清理、桌面碎屑抽吸、家居缝隙除尘等短时高频作业。从结构分区来看，前端锥状腔体为尘屑暂存与进风导流区域，收窄的吸入口正对作业面，气流携带碎屑进入腔体后沿锥面扩散减速，大颗粒尘屑在腔体内沉降，避免直接冲击后端动力组件；中段壳体内部预留风机、过滤元件与供电模块的安装空间，壳体表面开设的格栅为排风散热通道，出风方向沿手柄侧向导出，避免直吹作业面造成扬尘。手柄段向后延伸并设置轻微下倾角度，握持重心落在掌根位置，单手握持时手腕无需大幅弯折，手柄表面预留的安装孔位用于上下壳体锁合，

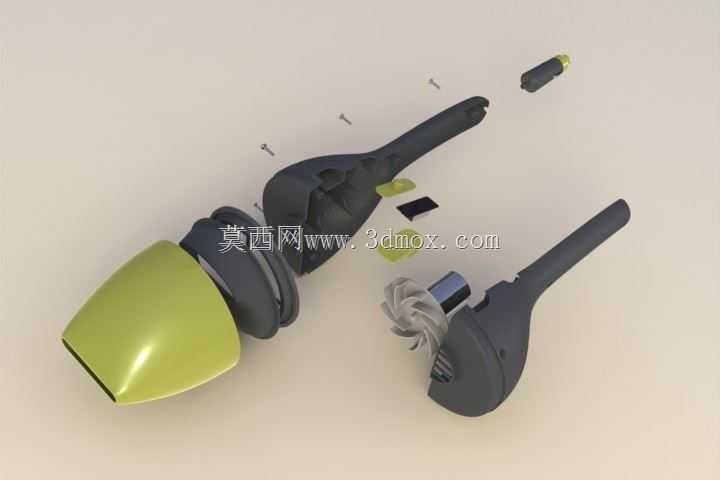

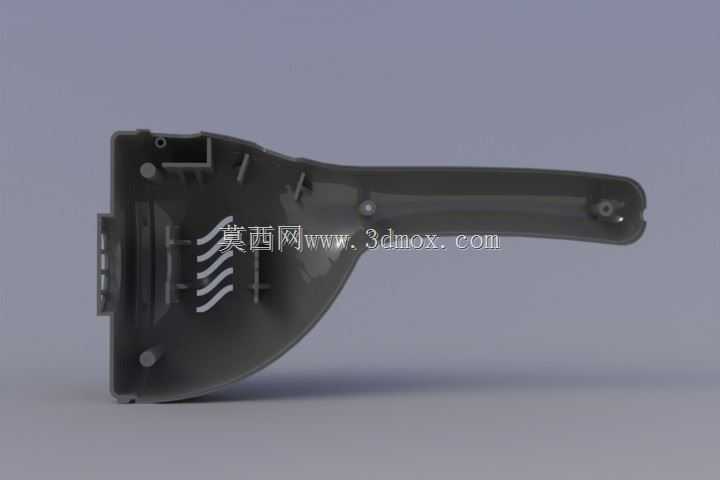

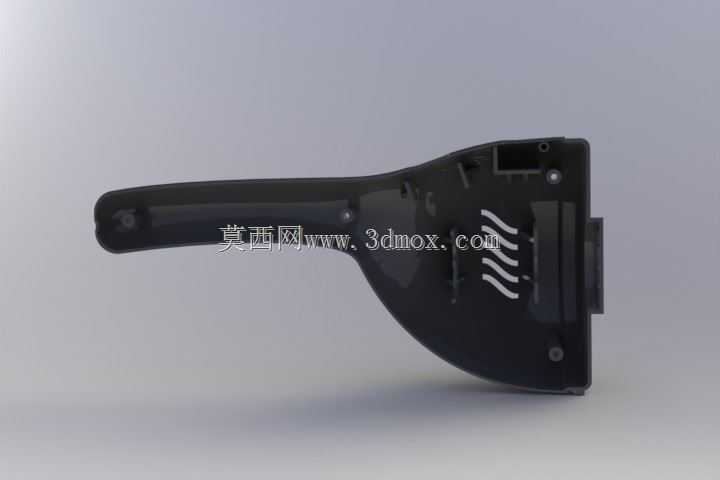

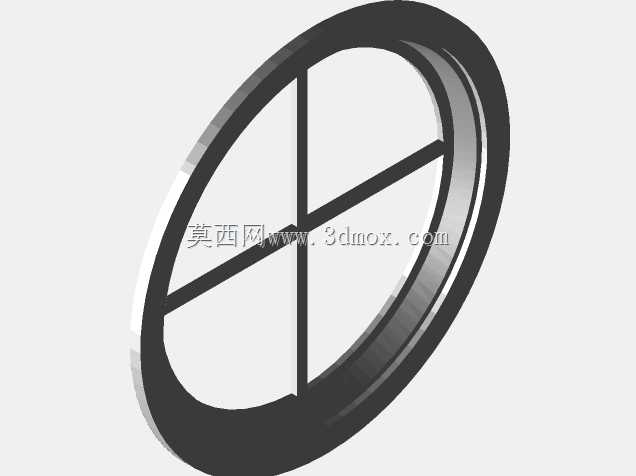

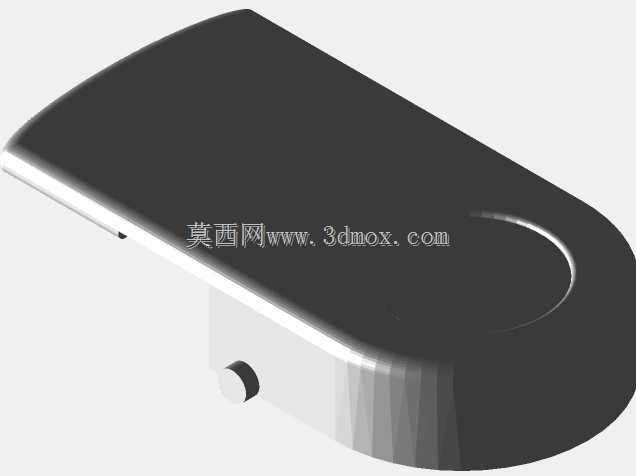

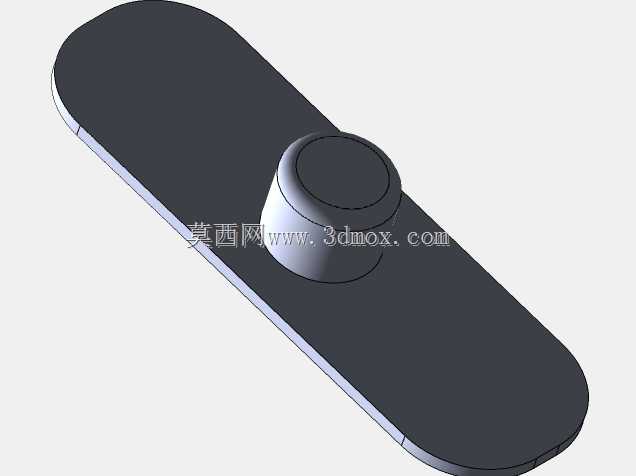

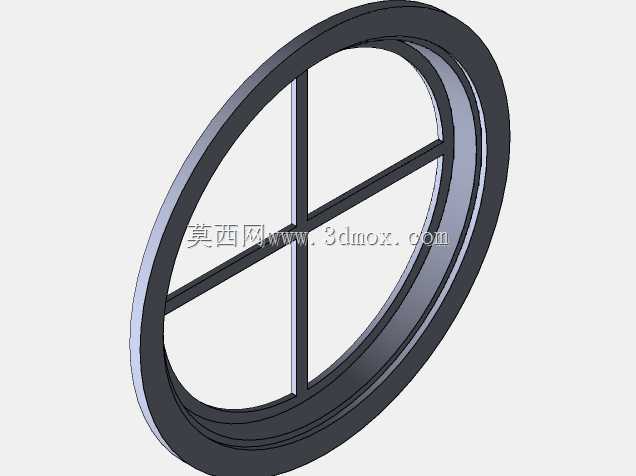

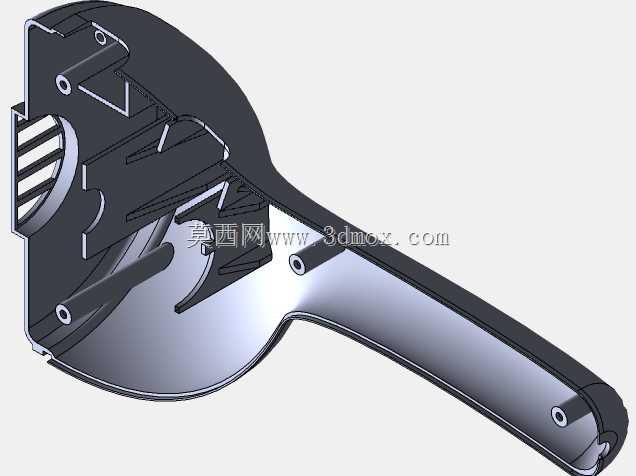

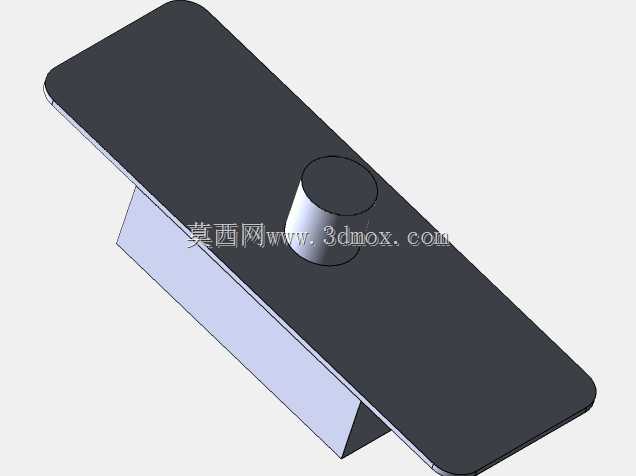

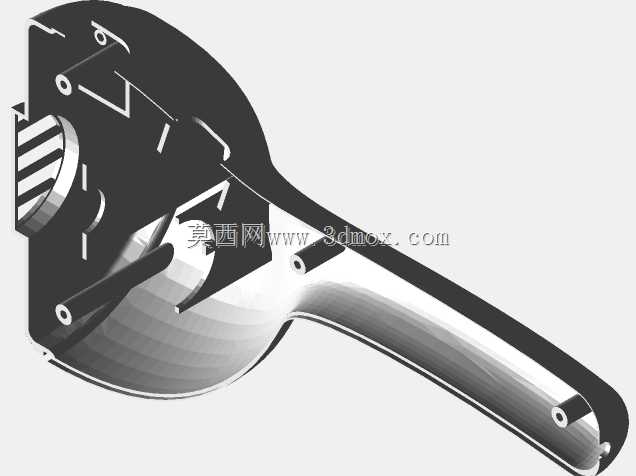

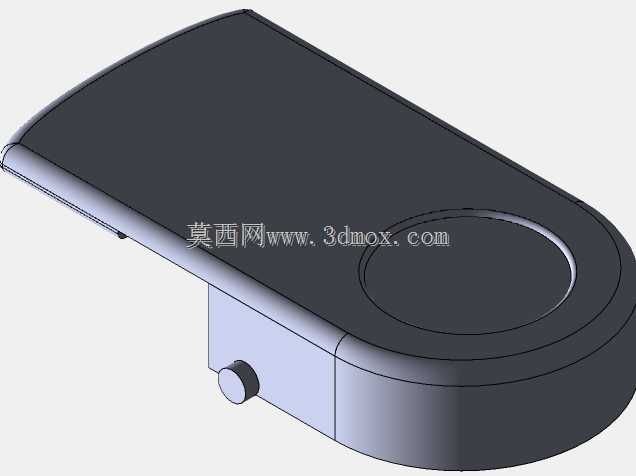

　　顶部凸起区域为开关按键的安装位，拇指可自然触达完成启停操作。外形边界方面，整机总长控制在小臂可灵活挥动的范围内，最大外径集中在前端尘腔，向后逐步收窄过渡至手柄，作业时可伸入设备间隙、货架边角等狭窄区域，吸入口端面与作业面可保持平行贴合，无需额外加装长吸头即可完成平面除尘。设计过程中优先考虑壳体分模的工艺可行性，左右半壳的分型线沿机身侧部轮廓布置，锥段与手柄段的曲面过渡保持连续曲率，既减少注塑成型时的应力集中，也让整机外观无突兀棱角。内部安装边界上，尘腔与动力段之间预留过滤件的插拔空间，日常清理尘屑时可拆开前端腔体倒出杂物，过滤元件可单独取出清灰；手柄内部空间兼顾走线与配重，供电模块靠后布置平衡前端尘腔重量，降低长时间持握的疲劳感。

　　进风流道从吸入口到风机段保持顺滑过渡，避免截面突变造成风阻损耗，排风格栅的开孔方向与内部风机出风角度匹配，保证散热气流顺畅排出。该结构没有冗余外置部件，所有功能组件均收纳于壳体内部，外表面仅保留按键与锁合孔位，整体造型兼顾握持手感、风道效率与装配工艺，可作为小型手持清洁设备结构设计、外观建模与样机开发的参考参照。
