工业酸性废气洗涤净化塔成套装置

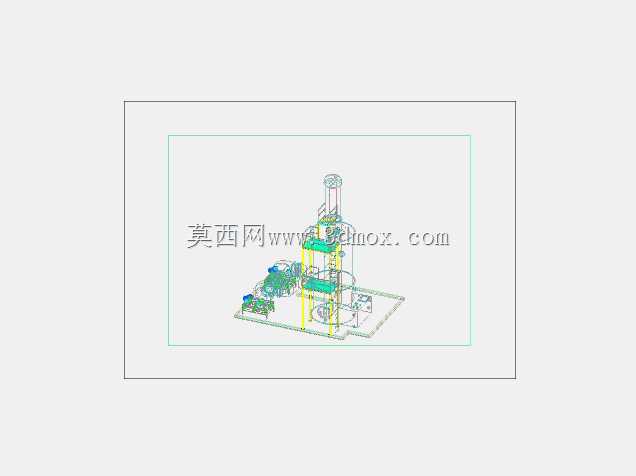

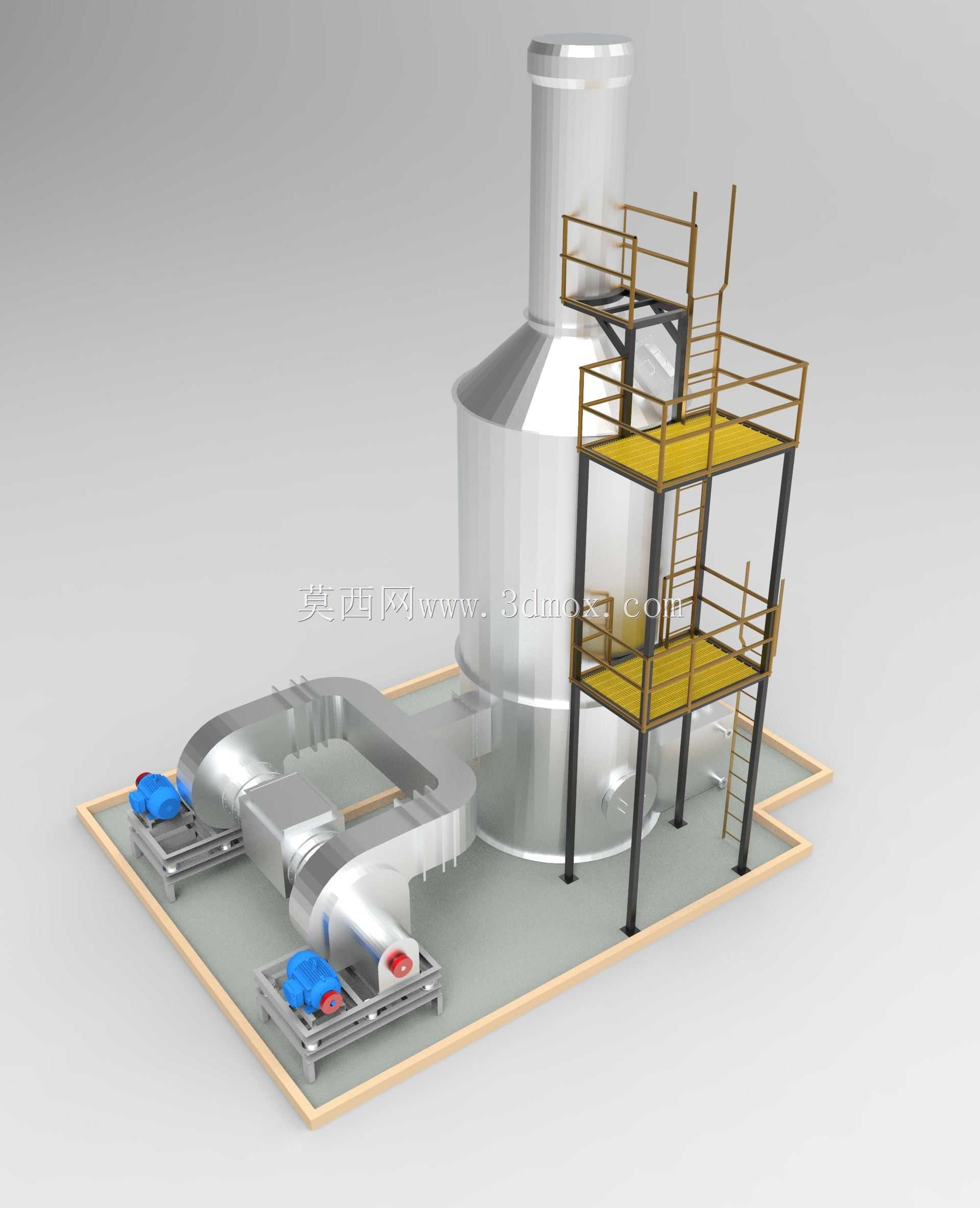

　　这套三维结构对应表面处理、酸洗工序、化工配料车间常见的酸性废气治理单元，整体按现场落地撬装思路搭建，主体立式洗涤塔居中布置，塔体下段为直筒储液洗涤段，上段通过锥段过渡收窄后接排气烟囱，含酸雾、挥发性酸气的车间排风经管路送入塔内，与喷淋层逆流接触完成中和吸收，净化后的气流经除雾段从顶部烟囱达标排放。塔侧配套两层带黄色踢脚板的检修操作平台，平台立柱独立落地支撑，不额外依附塔壁承载，两层平台分别对应喷淋检修层、除雾器检修层，平台边缘设置1.2米高防护栏杆，斜向爬梯带护笼连通各层，巡检人员可抵达法兰人孔、喷淋管、填料装填口位置完成日常维护，平台荷载按单人检修加管件堆放工况预留，走道宽度满足阀门操作与填料更换的作业空间。

　　塔体进风侧通过大截面矩形通风风道连接两台并联离心风机，风机自带减震底座，进出口设置软连接段阻断振动传递至风道与塔体，风道弯头做缓弯过渡降低风阻，风机一用一备或并联满负荷运行的配置可适配不同产污工位的排风需求，整套设备的底座统一落在撬装底框上，底框边缘做封边处理，现场就位后仅需对接废气收集支管、循环水管、加药管路与电源即可投用。建模阶段按先核心塔器后辅助系统的顺序推进：先依据处理风量确定塔径、直筒段高度、锥段过渡角度与烟囱出口直径，保证塔内空塔流速控制在合理区间，避免液泛或气液接触不充分；再排布检修平台的立柱点位，避让塔体支腿、风道走向与现场检修通道，平台标高对齐塔体人孔与法兰接口，保证操作时无需额外登高设施；随后绘制通风风道的走向，

　　核算弯头曲率半径、变径段长度，减少局部阻力损失，风机底座的减震器间距、地脚孔位按实际选型样本预留，避免后期安装出现干涉。整体布局的安装边界已在模型中明确：底框轮廓划定了设备最大占地范围，烟囱顶部标高为整机组最高点，平台外侧到风机端部的横向距离预留了设备搬运与检修通道，塔体与周边厂房立柱、管线的安全间距在排布时已做避让，循环水箱、加药装置的接口方位可根据车间管线走向调整，风道接口预留法兰连接位，方便对接不同工位的集气支管。结构细节上，塔体支腿采用型钢焊接，与底框满焊固定，平台栏杆的立杆间距、踢脚板高度均符合工业检修平台的安全规范，爬梯踏步间距均匀，风机与风道的连接法兰螺栓孔位完整建模，所有管线转角无锐边死角，既保证三维方案可直接用于结构校核、安装交底，也能为环保设备选型、车间排风系统布局提供直观的空间参照。
