PiperP18轻型螺旋桨飞机机身结构

　　这套结构围绕轻型螺旋桨飞机的整机外形与内部承装关系展开，建模时先把整机气动轮廓作为顶层基准，再沿机身纵向拆分机头动力舱、乘员舱、尾梁、机翼对接段和尾翼安装区，各段之间保留明确的贴合面与装配间隙，方便后续在工程环境中检查干涉、拆分零件和补充连接件。机翼是整个方案里尺寸约束最强的部分，翼展按120英寸控制，换算后约3048毫米，建模时翼面采用Clark Y翼型的厚度分布，前缘圆润、后缘收薄，上翼面弧度承担主要升力，下翼面相对平直，既有利于低速飞行时的稳定升阻特性，也便于航模加工时定位翼肋和蒙皮。机翼与机身的对接位置布置在机身中段偏上区域，根部留出翼梁穿过或对接的空间，两侧翼面沿机身对称面展开，安装边界需要重点核对翼尖回转范围、机身侧面贴合面以及起落架布置时的下部净空。

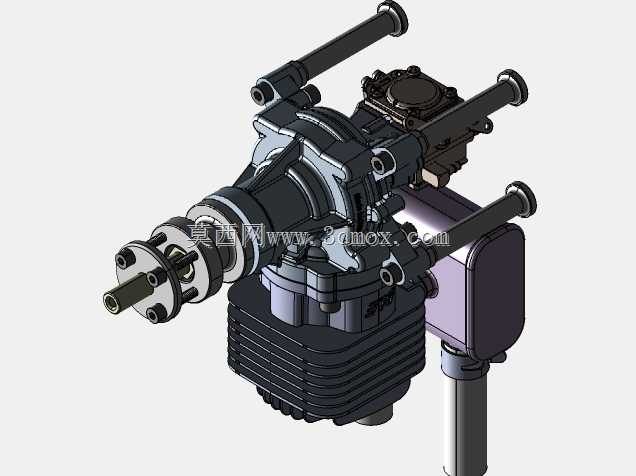

　　机头部分按照DLE 35CC单缸汽油发动机的使用场景进行空间预留，发动机缸头、曲轴、排气方向和螺旋桨轴线构成前部装配基准。整流罩从螺旋桨后方平滑过渡到机身前段，既要覆盖发动机和油箱附近区域，也要给散热气流、检修开口和油箱维护留下位置。机身中段承担乘员或设备舱的功能，外形延续Piper类轻型飞机的低单翼、细长机身和常规尾翼布局；侧面轮廓从风挡位置向后逐渐收窄，底部线条保持平直，便于布置机身隔框、长桁、舵机拉线和电池等内部构件。

　　尾段采用常规式尾翼布局，水平尾翼与垂直尾翼分别提供俯仰和方向稳定面。建模时尾梁不宜只做外观壳体，需要在内部按隔框间距设想承力路径，使平尾、垂尾传来的弯矩能够通过尾梁传递到机身主框。垂尾后缘和方向舵、平尾后缘与升降舵之间均应保留转动缝隙，避免在后续装配舵面时出现零间隙干涉。起落架区域虽然可按展示深度简化，但结构选型时仍需考虑主轮接地点、机翼根部高度和地面擦尾角，尤其是螺旋桨直径较大时，前起落架或主起落架高度必须保证桨尖与地面之间有安全余量。

　　从实际用途看，该结构既可作为轻型飞机外观验证和航模制作的数字样件，也可用于讲解固定翼飞机翼型、机身分段、发动机安装和尾翼协调关系。设计思路上没有追求复杂曲面堆砌，而是把真实机型的比例关系、气动外形和可装配性放在前面：机翼展长决定了运输和起降空间，机头长度受发动机与螺旋桨约束，尾翼面积需与机身长度匹配，机身截面则要兼顾内部设备安装与外部流线。检查模型时，应沿对称面核对左右机翼、平尾和垂尾的一致性，沿纵轴检查发动机轴线、机身中心线和尾翼交点是否重合，并在机翼根部、发动机架、尾翼铰接处补充局部加强结构，才能让外观模型进一步转化为可加工、可装配的航空结构方案。
