ESP32开发板核心板三维结构数模

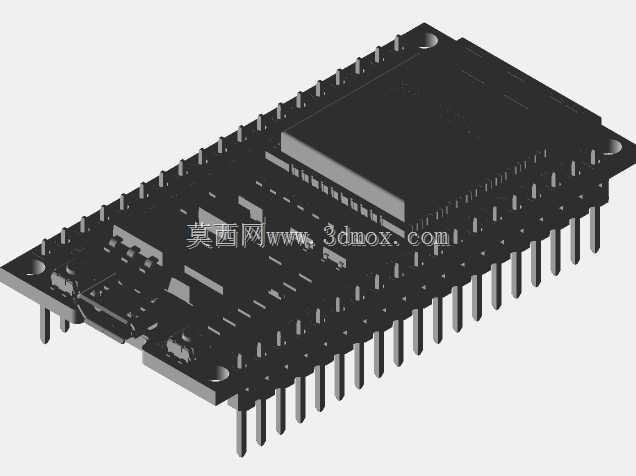

　　该数模围绕ESP32双核无线通信开发板的实体结构展开，完整还原了板体、排针、屏蔽罩、接口及板载元件的空间关系，适合用于嵌入式设备结构校核、教学演示、外壳设计与整机装配干涉检查。工程应用中，这类模块常被嵌入物联网终端、工业采集节点、智能小家电控制板、实验台架和小型自动化装置里，承担Wi-Fi与蓝牙通信、传感器数据采集、执行器联动控制等任务。建模时先依据板卡实际长宽确定PCB边界，再按引脚间距布置两侧双排插针，保证针脚中心距、伸出长度和板边预留量一致，避免后续与底座、插座或外壳立柱发生碰撞。板面上较高的金属屏蔽罩作为主要高度约束单独处理，其轮廓、倒角和顶部平面均按实物比例表达；Micro USB接口、复位按键、

　　启动按键以及周边贴片阻容元件按相对位置排布，虽然细部器件做了适度简化，但高度层级和占用区域保留完整，能够支撑堆叠空间评估。从安装边界看，整板呈长条形布局，四角预留安装孔，可通过铜柱固定在设备内部，也可直接依靠排针插接在底板上；设计外壳时需要在接口侧留出插拔空间，在屏蔽罩上方保留安全间隙，在排针底部预留焊盘与针脚伸出高度。对于需要把模块放进紧凑控制盒的场景，数模能够帮助工程师快速确认线槽走向、固定孔位和散热空间，减少反复打样。板卡两侧引脚密集，建模过程中重点控制阵列间距与针脚垂直度，使每根插针都能对应母座位置；顶面元件分区清晰，通信主芯片区域由屏蔽罩覆盖，外围电源与接口元件沿板边分布，既符合实际布线习惯，

　　也便于结构人员识别高器件和禁布区域。该数模不追求芯片内部细节，而强调装配可用的外形信息：板厚、元件高度、接口开口、针脚长度和安装孔位置均服务于空间布局。在教学或方案汇报中，它可以直观展示开发板的机械形态；在产品开发中，可直接导入装配体，与外壳、支架、连接器进行配合，检查插拔行程、固定方式和维护可达性，从而提升嵌入式硬件结构设计的准确性。
