4700微法25伏铝电解电容三维结构

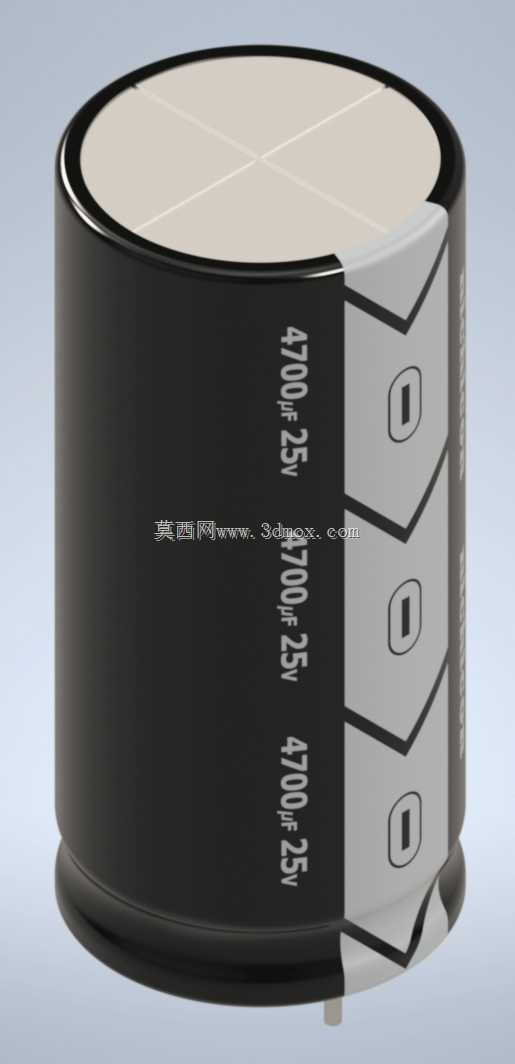

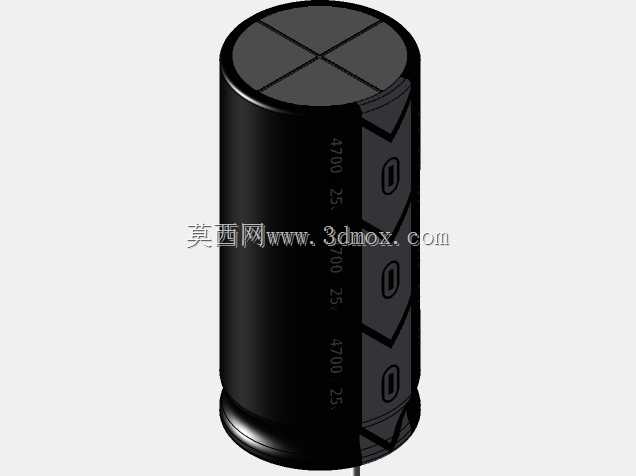

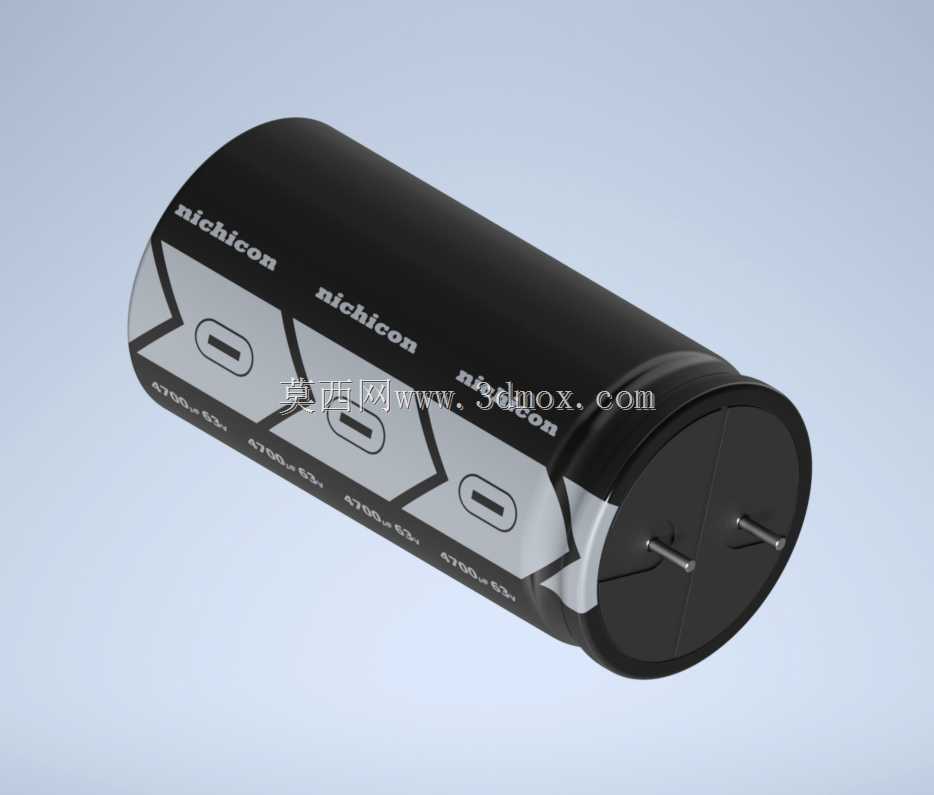

　　牛角型铝电解电容器在工业电控柜、开关电源输出滤波回路、伺服驱动母线支撑、变频器直流链路以及大功率音频功放设备中十分常见，这类元件承担短时储能、纹波电流吸收与电压平滑的作用，选型阶段不仅要核对容值与耐压，还要把本体直径、长度、引脚间距、周边散热间隙和安装固定方式一并纳入结构校核。该模型还原的是4700μF、25V规格的大容量低压电解电容，整体采用卧式圆柱本体加双直插引脚的形态，外壳为黑色热缩套管，端部露出银色铝壳封口与防爆结构，套管表面印有品牌标识、极性标记和参数区，外观细节贴近实物装配状态。

　　从结构设计角度看，圆柱本体是电容最占空间的部分，布局时不能只按二维图库中的符号占位，需要在三维环境中检查径向包络与轴向长度。电容靠近PCB的一端设有两根硬引脚，引脚承担电气连接与初步定位作用；大容量产品在振动设备中通常还要配合电容夹、胶粘固定或绑带约束，避免引脚长期承受弯矩。建模时将圆柱面、端部卷边封口、极性条、引脚伸出长度和端面防爆槽线分别表达，能够帮助结构工程师在整机干涉检查中判断套管与相邻高器件、线槽、钣金折弯边之间的安全距离。

　　实际应用里，这类电容常布置在电源板整流桥后方或功率模块附近，目的是缩短大电流回路，降低线路寄生电感。但大容量电解对温度较敏感，周围若靠近功率电阻、MOS管散热器或封闭风道死角，寿命会明显受影响。因此三维布置不能单纯追求紧凑，还要在本体周围保留对流空间，尤其端面防爆阀方向不应紧贴壳体或其他元件，以便异常泄压时不被遮挡。对于需要维修更换的设备，电容上方还应预留拔出空间，避免被线束、支架或盖板压住。

　　该模型的价值在于把电气符号转化为可测量的实体边界：圆柱外径决定安装孔位与卡夹规格，本体总长决定板间距离，引脚中心距影响PCB焊盘布局，端面朝向关系到极性识别和维护操作。将其放入电源模块、控制柜或驱动板总成中，可以同步完成装配间隙、线束走向、风道遮挡和维修可达性检查。对电子设备结构设计人员而言，这种细节完整的元件模型能够减少后期样机阶段因元件高度、引脚位置或散热空间估计不足造成的返工，也便于在方案评审时直观说明电容在整机中的安装关系。
