炉筒管料钻孔定位工装与手持钻配套结构

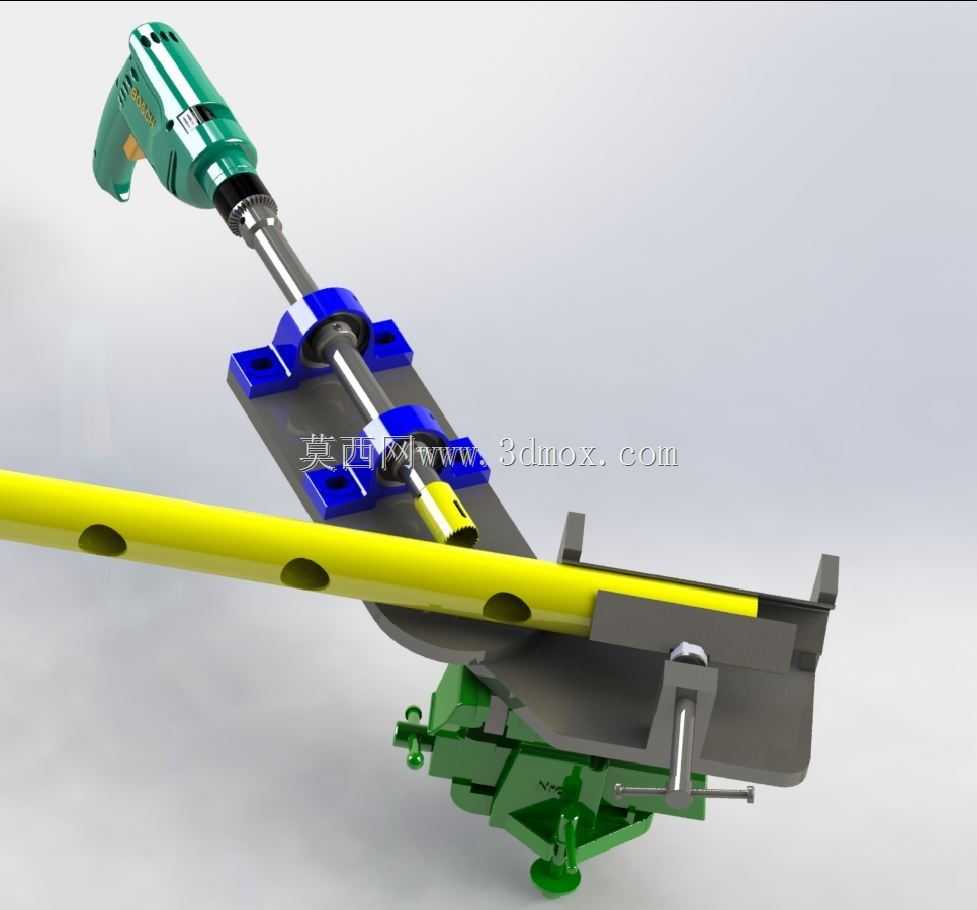

　　该结构围绕长筒形炉筒件的现场孔加工需求展开，核心对象不是单一机床本体，而是一套将手持电钻、管料定位、支承导向和角度调整组合在一起的加工辅助装置。炉筒类零件在维修、试制和小批量生产中常遇到孔位分布多、工件长度大、装夹不便的问题，直接手持钻孔容易出现钻头跑偏、孔轴线倾斜、孔间距不稳定等情况。模型将黄色长管作为被处理炉筒，管身上预留多个径向孔位，通过下方承托结构和侧面定位元件限制工件转动与轴向窜动，使钻孔过程能够按预设位置逐段完成。

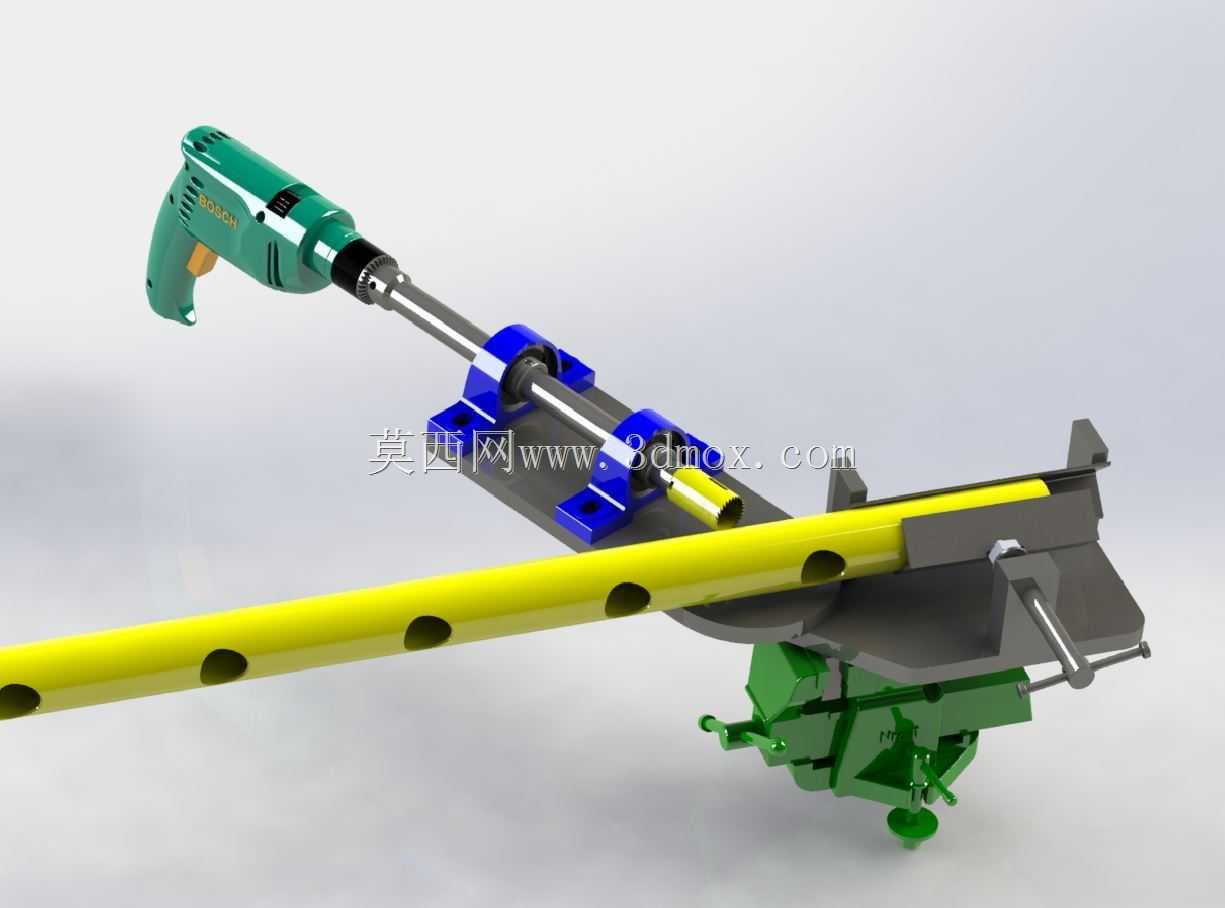

　　装置上部设置蓝色导向支座，钻杆穿过支座内的导向区域后再进入工件，这种布置可以缩短钻头悬伸带来的挠曲影响。手持电钻通过连接段与导向轴线保持同轴，操作人员只需沿轴向进给，即可降低对熟练度的依赖。导向支座安装在平直底板上，底板与下方承托机构形成稳定基准，适合在车间工作台、维修工位或临时加工区使用。对于炉筒这类薄壁或中空杆件，径向钻孔时若支承不足，管口和孔周容易产生振动；模型中的承托面靠近加工区域，可提高局部刚性。

　　下方绿色机构承担工件姿态调整与支承作用，带有手摇调节件和滑移配合结构，能够适应不同直径、不同摆放高度的管料。灰色槽形托架从侧向托住炉筒，避免长管因自重产生弯曲；托架开口方向兼顾取放便利性，工件可沿轴向装入，再由压持或定位件固定。设计思路上，这套工装并不追求复杂数控动作，而是把钻孔中最容易失控的同轴度、进给方向和工件定位三个环节转化为机械约束，因此结构直观、维护方便，也便于按现场工件尺寸改型。

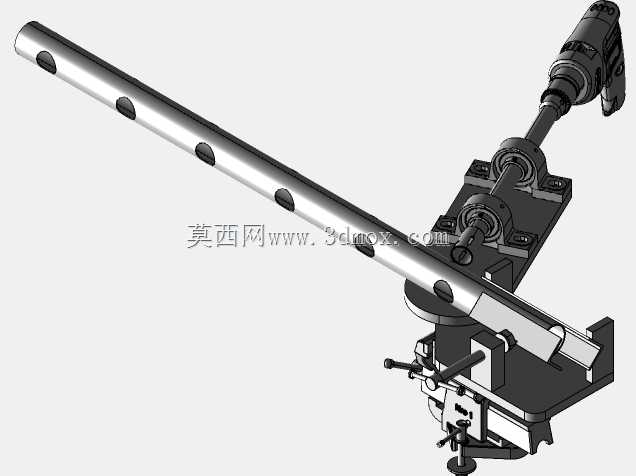

　　从安装边界看，长管沿装置横向贯穿，操作侧需预留电钻进给和排屑空间，尾部应留出管料通过长度；底板宽度覆盖导向座与托架投影范围，高度方向包含电钻、钻杆、导向座、炉筒及下方调节机构。建模时需重点检查钻杆与导向孔的配合间隙、支座到底板的紧固面、托架与管外壁的接触线，以及手摇机构运动时与底板、工件之间的干涉。该类工装适用于炉筒、水槽管、长轴套和管状构件的径向钻孔、修孔及现场配作场景。
