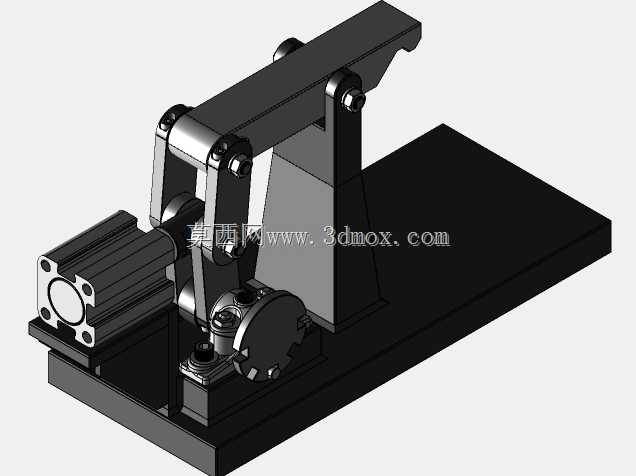

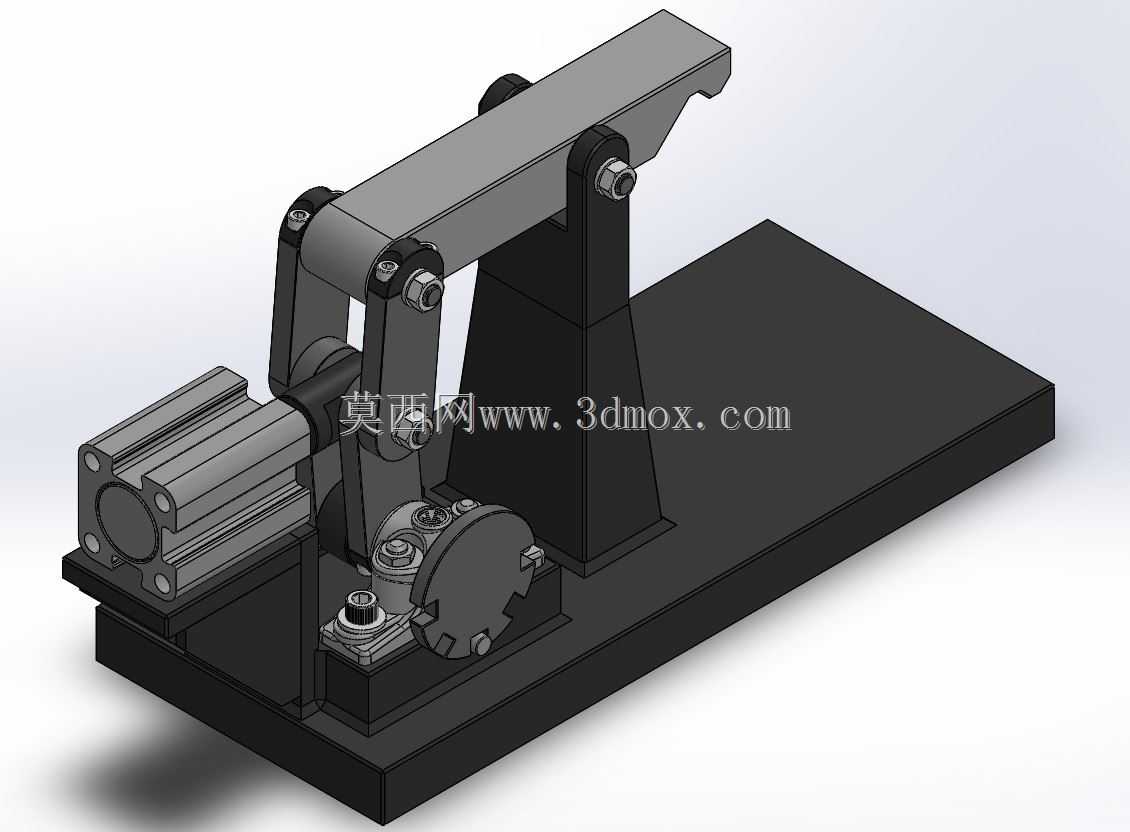

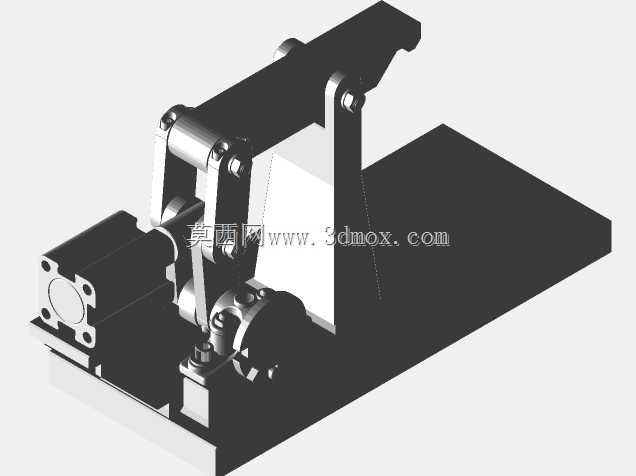

凸轮联动式皮带夹紧工装结构

　　这套夹紧工装主要面向机床加工工位的工件快速定位场景，适配皮带类、长条薄壁类工件在铣削、钻孔、端面修形工序中的装夹需求，整套机构以底板作为安装基准，所有功能组件均集成在同一安装平面上，可直接通过底板预留的沉孔固定在机床工作台T型槽或者自动化线的工位载具上，不需要额外搭建支撑机架。从现场布局来看，底板采用矩形平板结构，长宽比例约为2.2:1，厚度预留了足够的刚性余量，夹紧作业时的反作用力不会让底板产生翘曲变形，安装时底板四周预留至少50mm的操作空间，方便操作人员调整工件位置、清理加工产生的切屑。

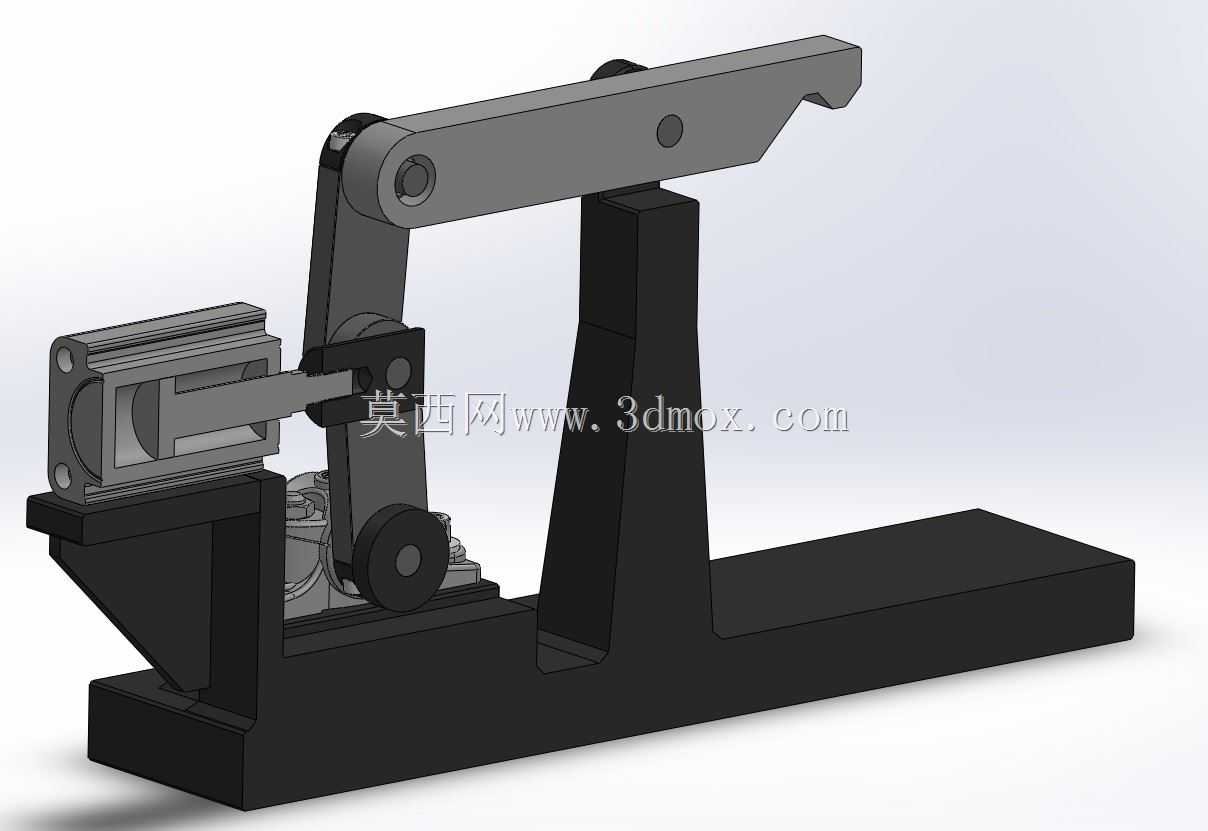

　　机构的动力输入端采用标准气缸作为执行件，气缸横向布置在底板左侧，输出端通过浮动接头和摆臂组件相连，避免气缸活塞杆受径向剪切力，大幅延长密封件使用寿命。夹紧动作的核心逻辑是凸轮联动锁止：气缸推出时带动摆臂绕铰接销轴转动，摆臂末端的压头同步下行压紧工件表面，和摆臂同轴联动的偏心凸轮随转动过程逐步顶紧下方的锁紧螺母，当压头到达预设压紧位置时，凸轮刚好进入自锁角度区间，即便气源出现压力波动或者临时断气，压头也不会自行松脱，完全满足机床加工过程中对装夹可靠性的硬性要求。

　　整套机构的铰接位置全部采用销轴加耐磨衬套的配合形式，衬套选用自润滑铜合金材质，长期往复摆动不需要频繁加注润滑脂，维护间隔可以拉长到半年以上。压头和工件接触的端面做了滚花防滑处理，针对皮带类工件表面摩擦系数低的特点，压紧后不会出现工件滑移、走位的问题；如果需要切换不同厚度的工件，只需要调整拉杆上端的锁紧螺母位置，就可以改变压头的下行行程，不需要更换整套压臂组件，换型调试时间可以控制在十分钟以内。

　　设计阶段特意将所有运动副的避让间隙做了冗余校核，摆臂全程摆动范围内没有和支架、气缸本体发生干涉的风险，立式支撑座采用梯形肋板结构，在减轻整体重量的同时保证铰接点的支撑刚性，夹紧过程中支撑座不会出现侧向形变。手动操作模式下，操作人员也可以直接扳动凸轮手柄完成夹紧和松开，在设备调试、气源未接通的场景下依然可以正常使用，适配小批量试生产、单工序修配的作业需求。机构松开状态下压头抬起高度足够，工件可以从侧向直接推入装夹位置，不需要从上方穿入，上下料的操作路径没有遮挡，和自动化机械手的取放料轨迹也能完全匹配，既可以作为独立手动工装使用，也可以直接整合到自动化工装夹具站里完成批量生产作业。
