电动四轮越野全地形代步车结构设计

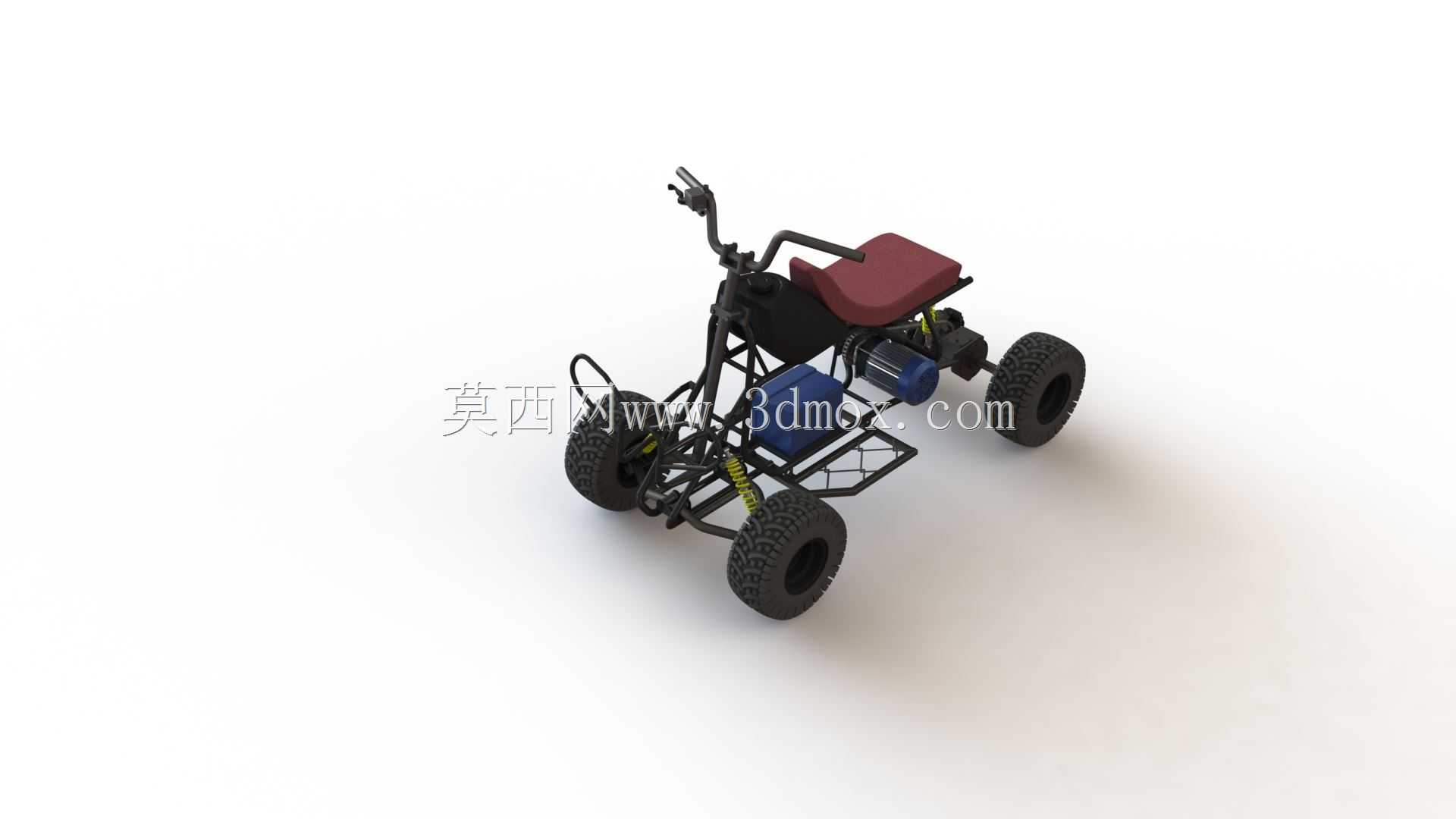

　　这套电动全地形车结构面向非铺装路面短途通行场景展开设计，常见使用边界覆盖园区巡检、山地农场转运、户外营地代步、景区低速接驳以及小型作业场地内的人员移动需求。整车没有沿用燃油ATV的发动机舱布局，而是把动力单元、储能部件和承载车架重新排布，前侧保留转向操纵立管与车把组件，中部设置单人鞍座，后轮附近布置驱动电机，车架下部留出电池安装空间，使整车重心集中在四轮接地区域的中心附近，低速过坎时不容易出现抬头或侧倾趋势。

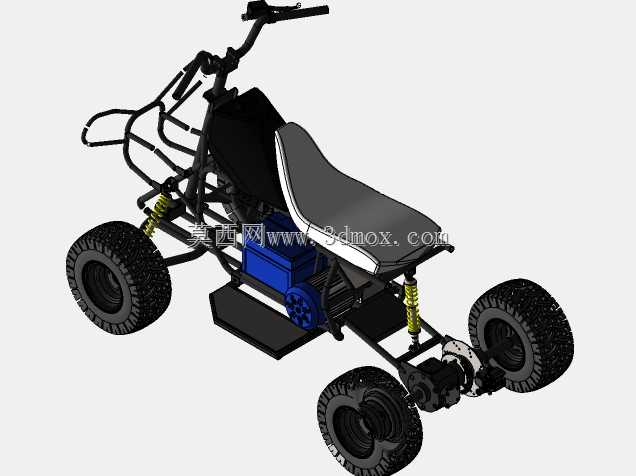

　　从结构分层来看，车架采用圆管焊接桁架形式，主管沿转向立管向后延伸至座垫支撑区，下部通过多根斜撑连接前后轮安装位，管架之间预留镂空区域，既可以容纳电池、控制器和线束，也能减少泥泞、碎石在车体底部积存。前轮采用独立摇臂配合螺旋弹簧减振，摇臂铰接点集中在车架前下部，转向节同时连接车把拉索与减振器上端，车轮跳动时轮距和前束变化被控制在较小范围；后轮通过刚性桥体与车架相连，驱动电机输出端经传动件连接后轮，适合大扭矩低速牵引。

　　外形尺寸围绕小型化通过性设定，整车长度控制在紧凑四轮车范围内，宽度满足林间小道和车间通道通行，座垫高度适配普通人单脚撑地，车把高度保留站立扶握和坐姿操纵的余量。轮胎选用大颗粒越野花纹，胎壁较厚，轮径明显大于普通代步车，能够在土路、草地、浅沙和碎石路面上提供抓地力；轮距布置较宽，配合低重心电池位置，静态侧倾稳定性优于同尺寸三轮代步结构。

　　设计过程中需要重点校核几处安装边界：转向立管与前摇臂的运动间隙不能在满转角、全压缩工况下发生干涉；电池托架要低于座垫但高于最低离地间隙，避免托底冲击；电机与后轴、链轮或传动连接件的同轴度需在车架焊接公差内可调；减振器上下吊点角度要随轮跳变化保持合理，防止侧向弯矩过大。车架尾部还设置了简易载物平台，可固定小型工具箱或补给件，前侧防护栏用于降低轻微碰撞对转向部件的影响。

　　整车功能上突出电动低速牵引和易维护特性，控制器、电池和电机分区布置，线束沿管架内侧固定，防水接插件位置避开轮眉甩泥区。制动、转向、悬架和承载框架在三维结构中均保留装配关系，适合用于全地形小车方案验证、非标电动代步车改型以及轻型越野底盘教学分析。
