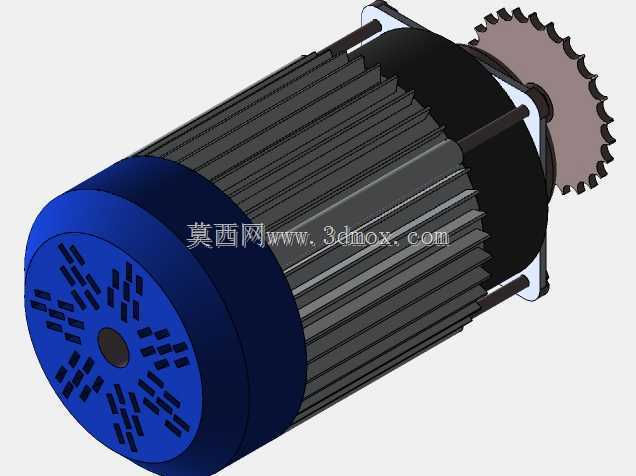

带输出链轮的工业传动异步电动机结构

　　这款带输出链轮的电动机结构，主要面向轻工输送、小型自动化生产线、农机配套传动等场景做动力输出单元设计，日常在皮带线、小型物料提升机、链式传动工位、园林机具改装这类需要链传动匹配的设备里，这类直连链轮的电机结构能省掉额外的联轴器安装环节，压缩动力端的整体安装空间。从实际使用逻辑来看，电机本体采用封闭自扇冷的壳体结构，外壳的轴向散热筋沿圆周均匀排布，筋条高度和间距经过匹配，能在电机额定转速运行时，通过后端风罩的导流作用，让空气顺着筋条间隙快速带走绕组产生的热量，适配多粉尘、无强制通风的车间安装环境，不需要额外加装外部散热附件。

　　输出端直接配套安装了标准节距的传动链轮，链轮和电机输出轴采用平键连接加轴端挡圈固定的结构，能避免正反转切换时链轮出现轴向窜动、周向打滑的问题，链轮的齿形经过修形处理，和标准滚子链啮合时能减少多边形效应带来的传动冲击，降低运行过程中的噪音和链条磨损速度。设计过程中优先考虑了安装边界的适配性，电机端盖的安装法兰采用标准方形止口结构，止口直径、安装孔的孔距都匹配常用的小功率电机安装尺寸，不管是卧式安装的脚座固定，还是立式安装的法兰固定，都能直接替换同机座号的普通电机，不需要重新加工设备的安装位。

　　后端的端盖做了格栅式通风口设计，通风口的格栅间隙控制在合理范围，既能保证进风面积满足散热需求，又能阻挡大尺寸的杂物、碎屑进入电机内部碰伤风叶，同时格栅的倾斜角度能避免垂直滴落的液体直接进入绕组区域，适配车间偶尔有切削液飞溅、地面冲洗的安装场景。从结构细节来看，电机的轴伸长度经过优化，刚好能容纳链轮的轮毂厚度，安装后链轮端面和端盖之间预留了足够的间隙，不会出现运转时链轮蹭到端盖密封件的问题，同时轴伸端的密封采用双唇口油封，能阻挡链条润滑的油脂顺着轴缝渗入电机轴承位置，也能避免轴承内部的润滑脂甩出污染链轮啮合面。

　　在选型适配层面，这类直装链轮的电机结构，不需要用户额外计算链轮和电机轴的配合公差，也不用单独设计轴端的固定结构，拿到模型后可以直接根据自身设备的链条节距、传动比需求调整链轮的齿数，也能根据安装空间的限制调整电机壳体的长度、散热筋的尺寸，甚至可以根据防护等级需求替换后端盖的通风结构，比如改成全封闭无通风的结构用于高湿度、高腐蚀的特殊工况。建模过程中所有配合面都保留了实际加工需要的公差预留，比如止口的配合公差、轴和链轮的配合公差、轴承位的同轴度要求都在模型结构里做了对应体现，结构工程师拿到模型后可以直接导出工程图做生产加工参考，也可以直接导入自己的设备装配体里做干涉检查，验证动力端和设备其他部件的安装间隙是否满足要求，不用再重新从零开始绘制电机的基础结构，能大幅缩短设备设计阶段的建模周期。另外考虑到链传动的张紧需求，电机的安装脚座预留了长条形的调节孔位，安装时可以通过调整电机的固定位置来张紧链条，不需要额外加装张紧轮结构，进一步简化设备的整体传动结构，降低设备的制造成本和后期维护难度。
