E61意式浓缩咖啡机冲煮头阀体结构

　　这套三维结构还原的是商用意式浓缩咖啡机上经典的E61冲煮头总成，属于半自动咖啡机萃取回路里的核心执行部件，常见于单头、双头商用吧台机，也会出现在小型精品咖啡馆、门店吧台和实验型咖啡设备中。它的作用不是简单出水，而是在9bar左右萃取压力下完成热水导通、预浸缓冲、泄压回流以及手柄锁紧密封，把锅炉或换热管路送来的高压热水稳定送入粉碗，最终形成带油脂的浓缩咖啡液。

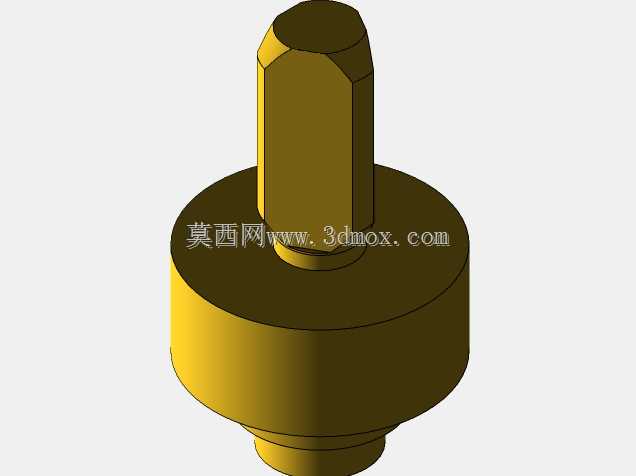

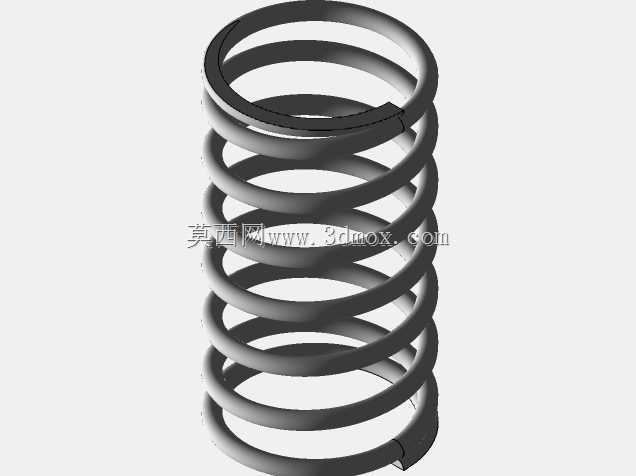

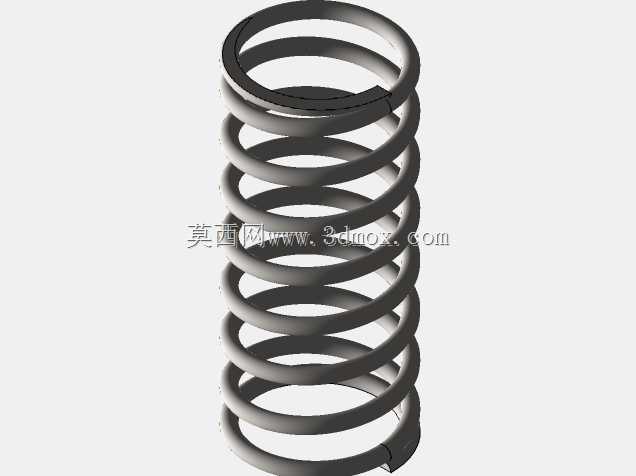

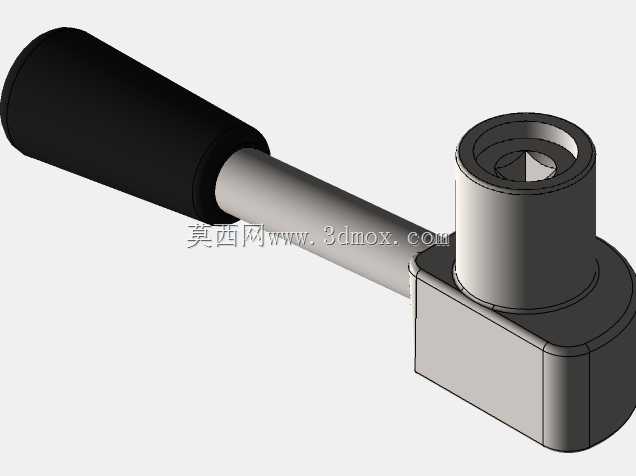

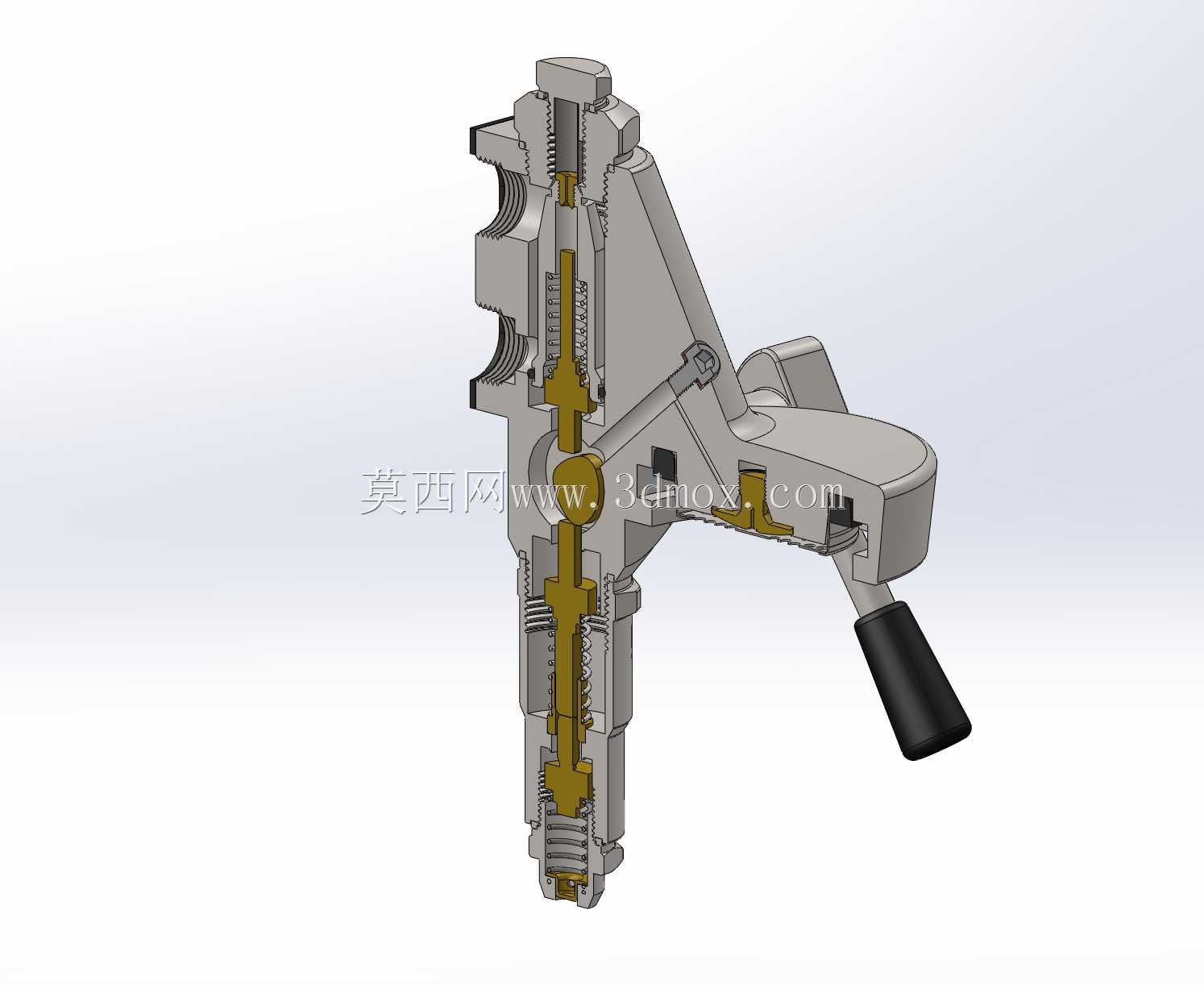

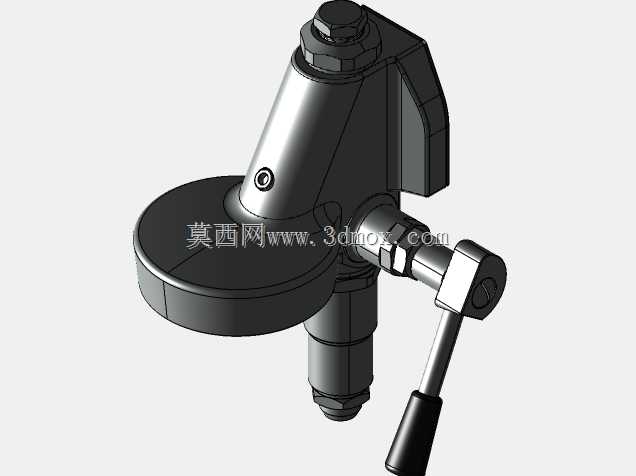

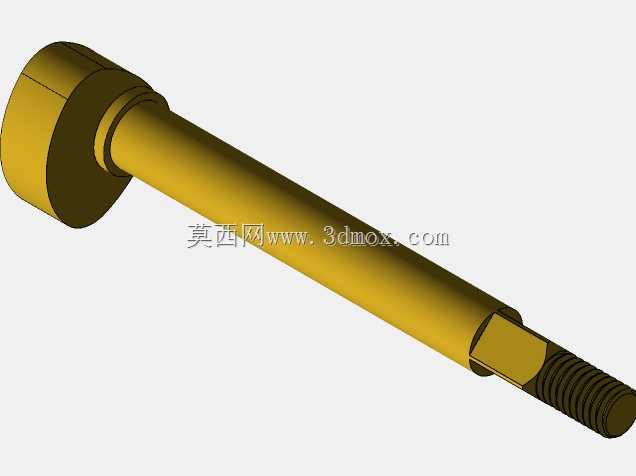

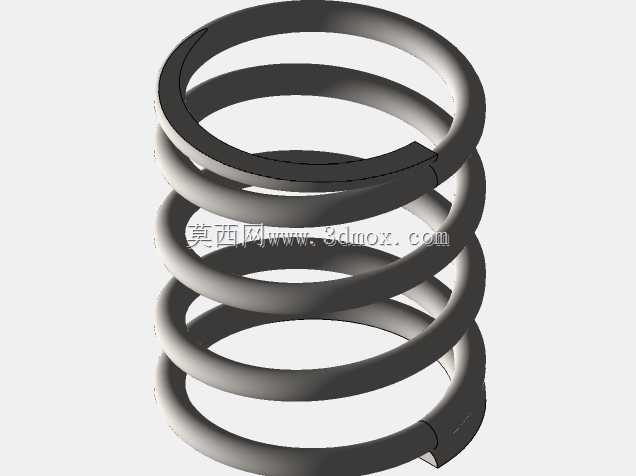

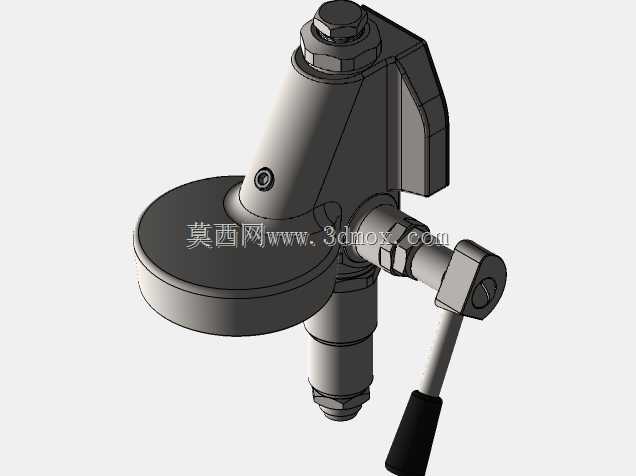

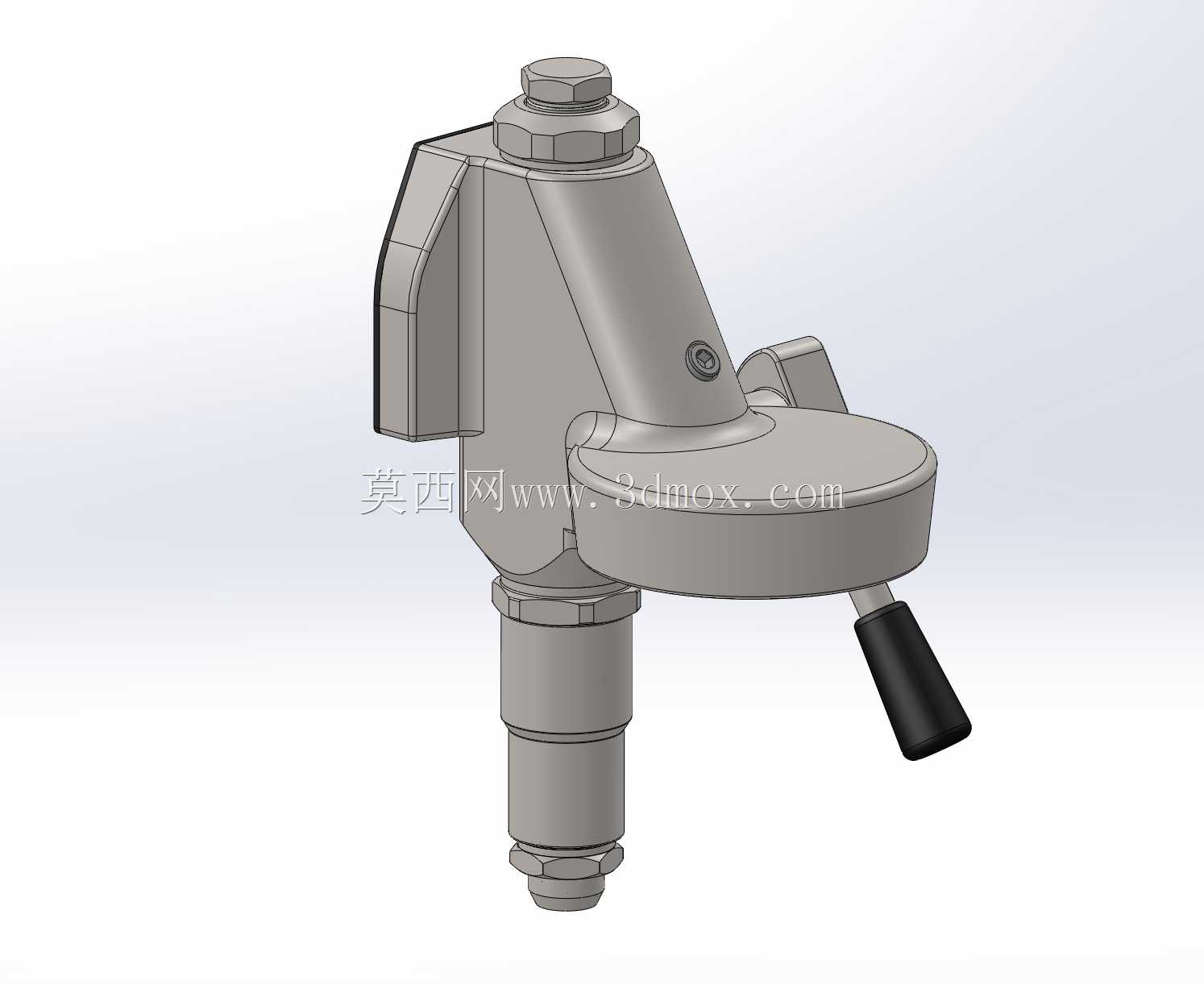

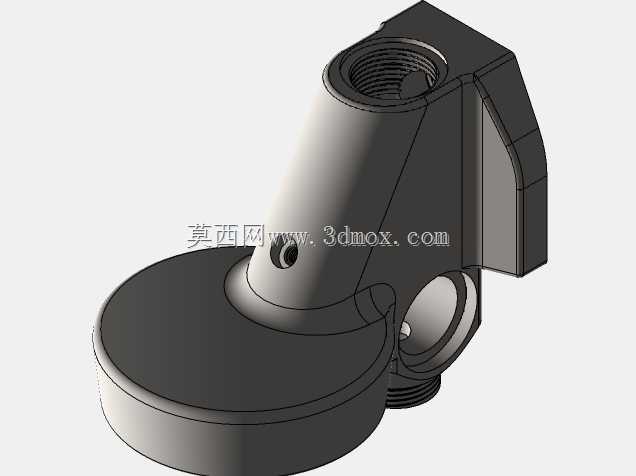

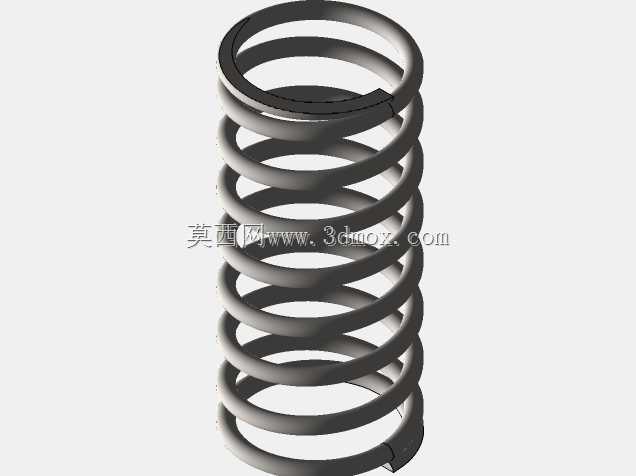

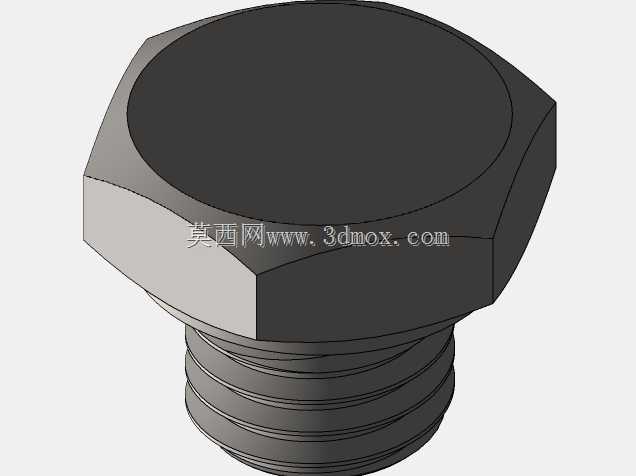

　　从结构上看，模型包含上部调压/锁紧螺母、中部倾斜阀体、侧向操作手柄、下部冲泡接口以及周边连接螺纹。阀体采用铸造型腔思路，内部需要布置进水通道、凸轮驱动阀杆、弹簧复位件和泄压通路；外部保留了E61标志性的厚重热惯性壳体，利用金属本体储热，减少冲煮瞬间温度波动。侧向手柄通过凸轮或杠杆机构带动阀杆升降，操作人员扳动手柄即可在待机、预浸和萃取状态之间切换，手柄末端的黑色握套兼顾隔热与握持摩擦力。

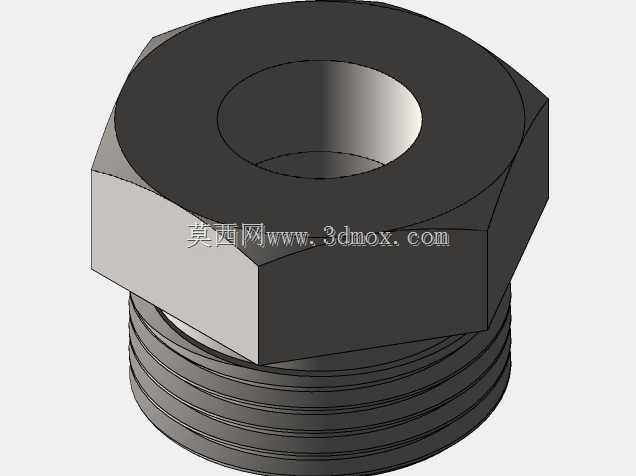

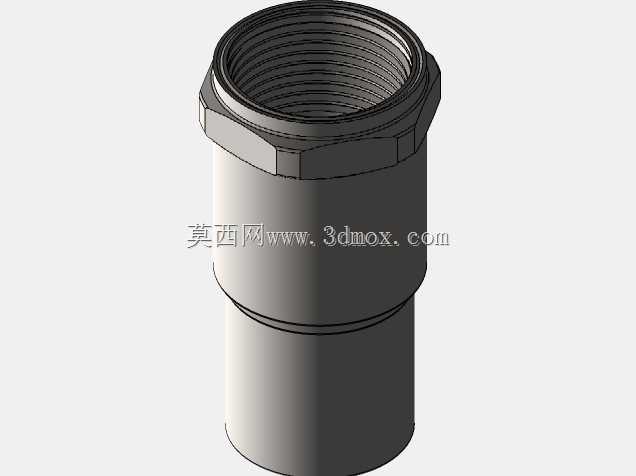

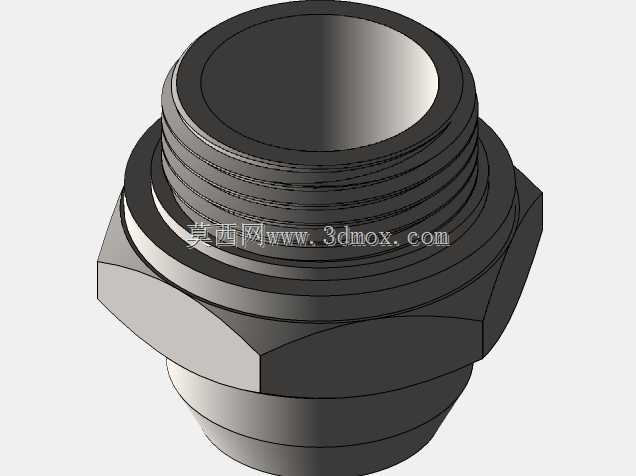

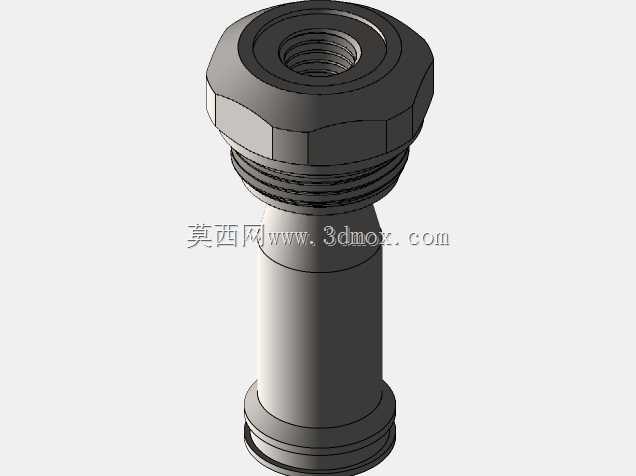

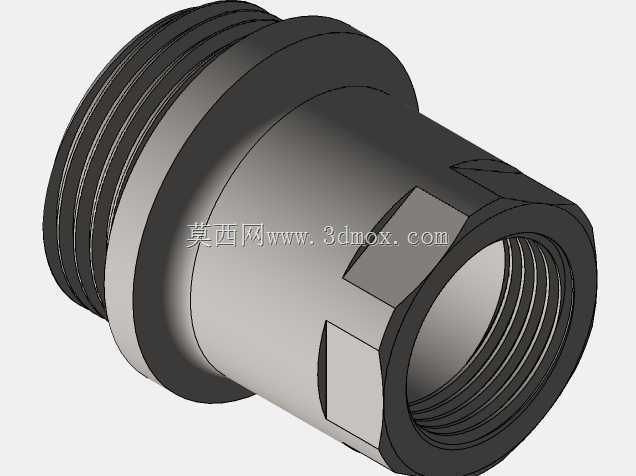

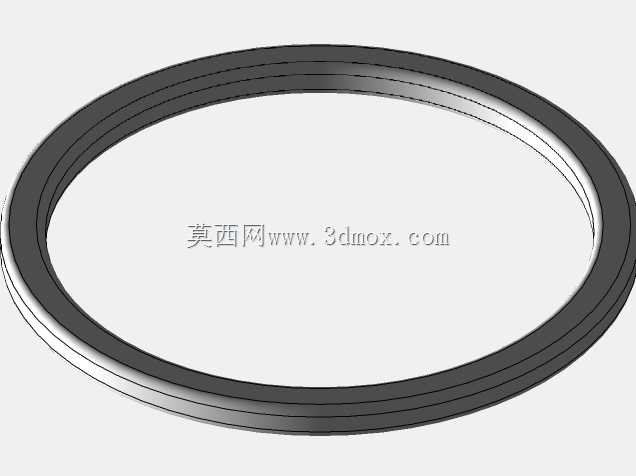

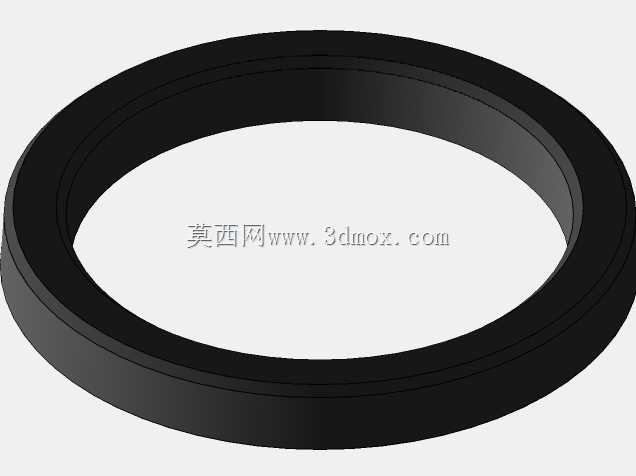

　　建模时需要特别关注几个装配边界：下端外螺纹和台阶面用于与咖啡机冲泡底座或三通管路连接，必须保证螺纹规格、密封端面和同轴度；上部六角螺母区域涉及阀杆预紧与维护拆装，周边要预留扳手空间；侧面手柄在全开和全关位置均有摆动范围，吧台面板、机壳和杯距设计不能与其运动包络干涉。中部圆形法兰面朝向手柄锁紧区域，实际设备中还要与粉碗手柄、密封圈形成压紧配合，因此端面平面度和密封槽位置直接影响高压工况下是否漏水。

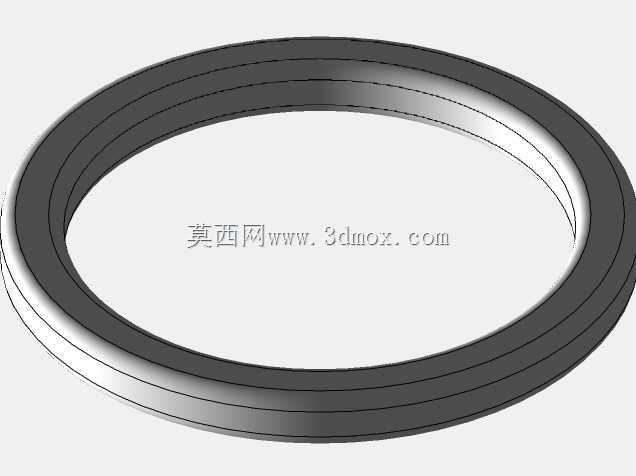

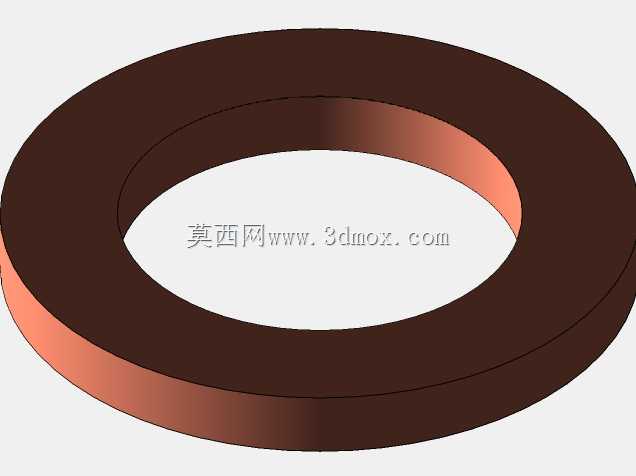

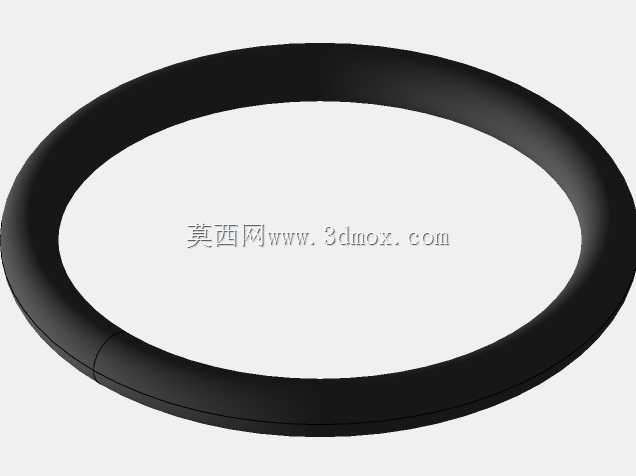

　　设计思路上，E61冲煮头强调热稳定、可维护和操作手感。厚重壳体不是单纯装饰，而是为了让冲泡温度更接近锅炉水温；外露阀杆和螺母方便长期使用后更换密封圈、弹簧和垫片；倾斜造型则让操作手柄避开杯具和接水盘，同时符合吧台人员的施力方向。若用于整机布局，应把该部件作为高温高压模块处理，周围预留保温、排水和检修空间；若用于配件开发，则可围绕密封件、手柄、锁紧螺母和外接管路进行干涉检查与替换设计。整体结构兼顾餐饮设备的功能逻辑与机械装配的工程约束，适合用于咖啡机维修培训、配件测绘、整机管路布置以及商用餐饮设备结构展示。
