SFU1605滚珠丝杠直线传动总成

　　这套滚珠丝杠传动总成面向中小型自动化进给轴、数控滑台、专机改造和精密定位机构，核心作用是把伺服或步进电机输出的旋转运动转换为平稳、可控的直线运动。与普通滑动丝杠相比，滚珠在螺杆滚道与螺母循环通道内滚动，摩擦阻力小，启动转矩低，反向间隙更容易控制，因此在频繁换向、低速进给和重复定位要求较高的场合更有优势。

　　从结构组成看，总成并非单一螺杆零件，而是把轧制滚珠螺杆、尼龙型滚珠螺母、螺母外壳、两端轴承座以及相关紧固件组合在一起。螺母外壳承担与移动工作台或拖板连接的接口，轴承座则负责螺杆轴向和径向支承，使螺杆在受载时保持必要的同轴度和刚度。端部支承形式直接影响进给系统的临界转速、允许行程和安装精度，建模时需要把座体孔位、止口、锁紧空间和装配关系一并表达清楚，不能只画出螺杆外形。

　　该总成端到端轴长约300mm，其中轧制螺纹有效长度约235mm。这个尺寸边界适合短行程检测平台、小型送料机构、教学实验台以及轻型工装进给单元。布置设备时，不能只按螺纹长度估算占用空间，还要计入两端轴承座、联轴器或带轮连接段、螺母法兰外接轮廓以及维护拆装余量。螺杆中心线到安装基面的高度、座体安装孔间距、螺母连接孔分布，都会影响工作台宽度、导轨跨距和护罩设计。

　　设计思路上，1605规格表示公称直径16mm、导程5mm，电机每转一圈，螺母理论前进5mm。该导程在分辨率、速度和负载能力之间较为均衡：配合常用伺服电机时，可通过螺距换算得到直线速度与脉冲当量；配合步进电机时，也便于在中低速工况下获得较细的进给分辨率。选型时应结合轴向负载、运动占空比、支承跨距、预紧方式和润滑条件校核寿命，不能仅凭直径判断承载能力。

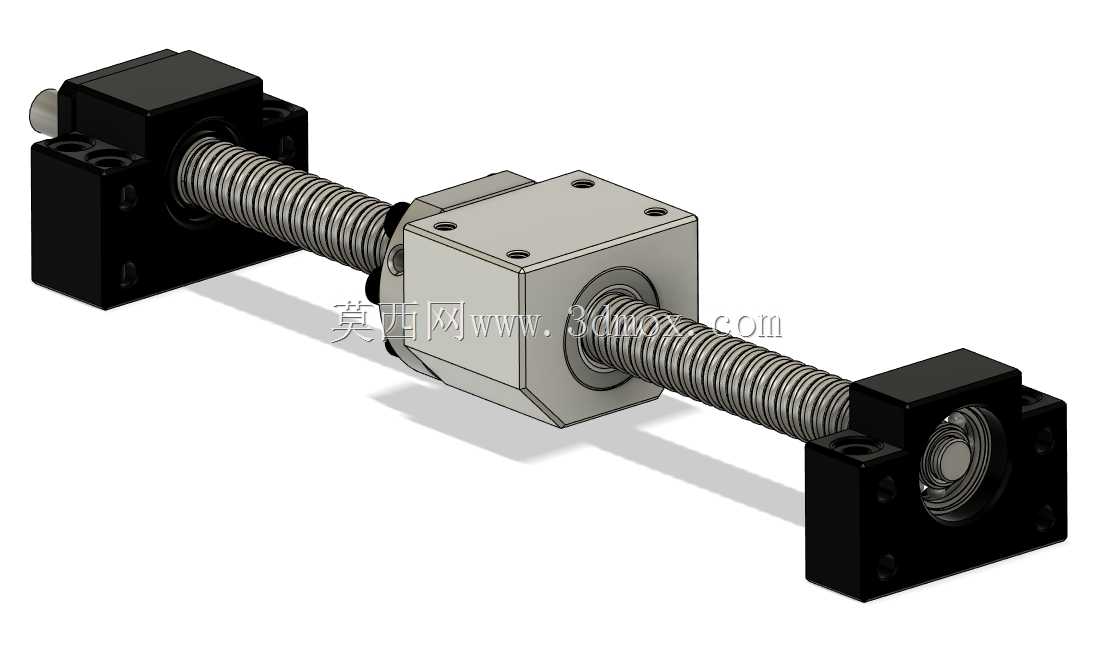

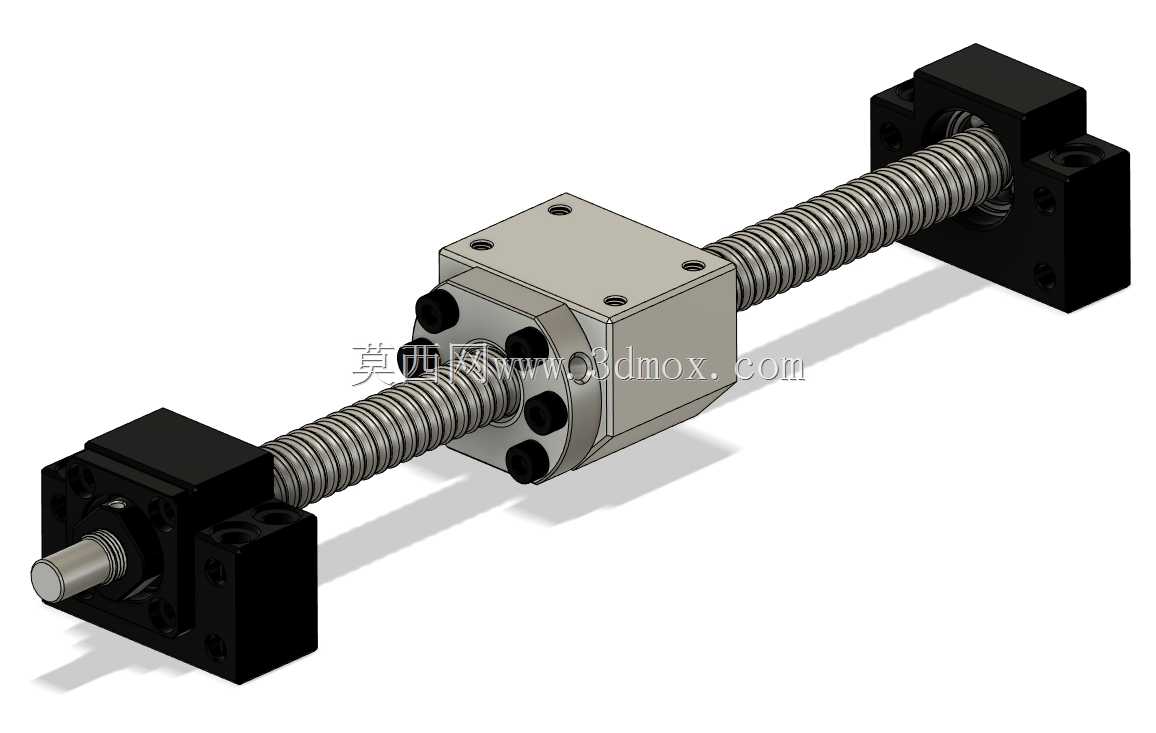

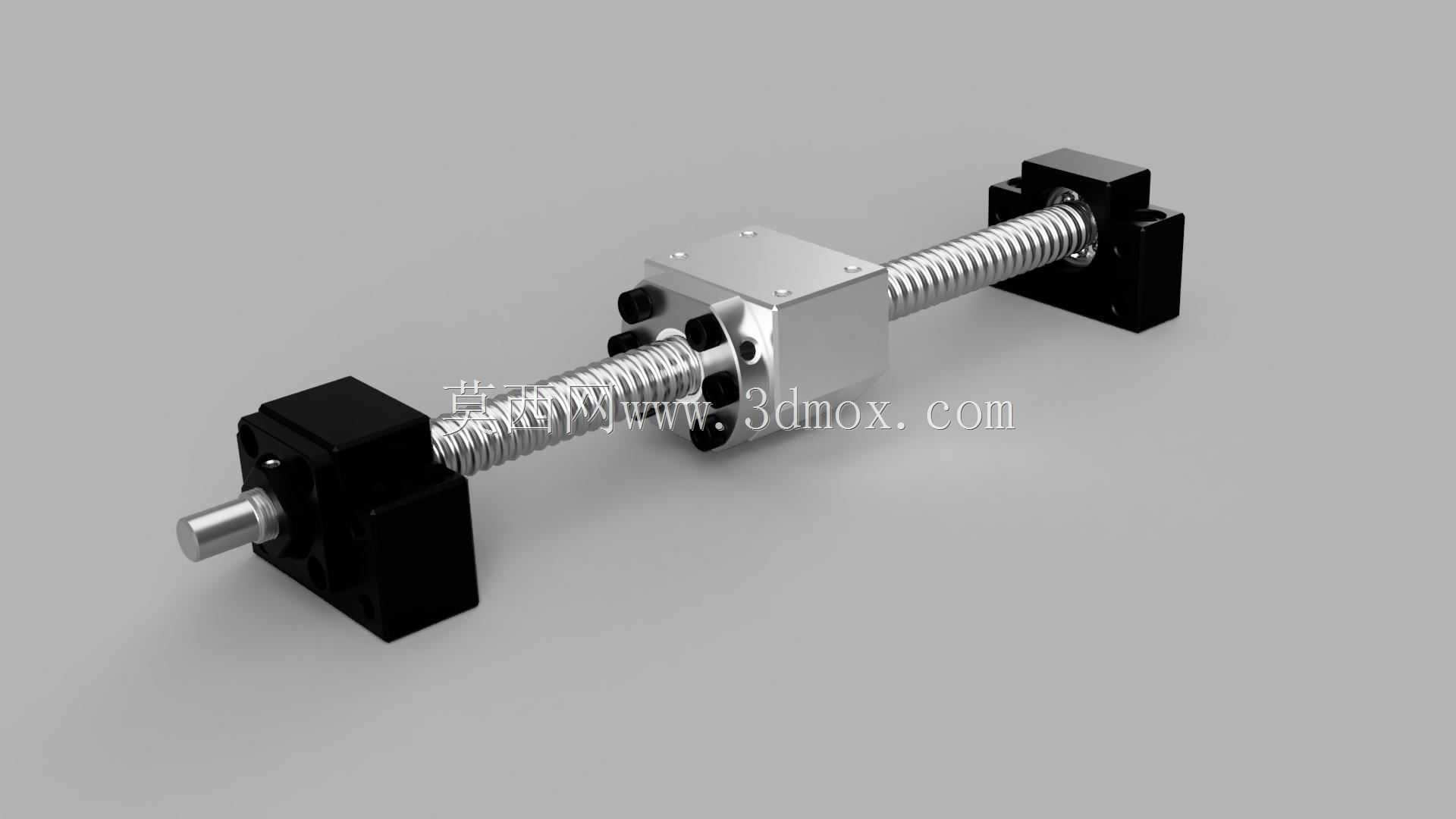

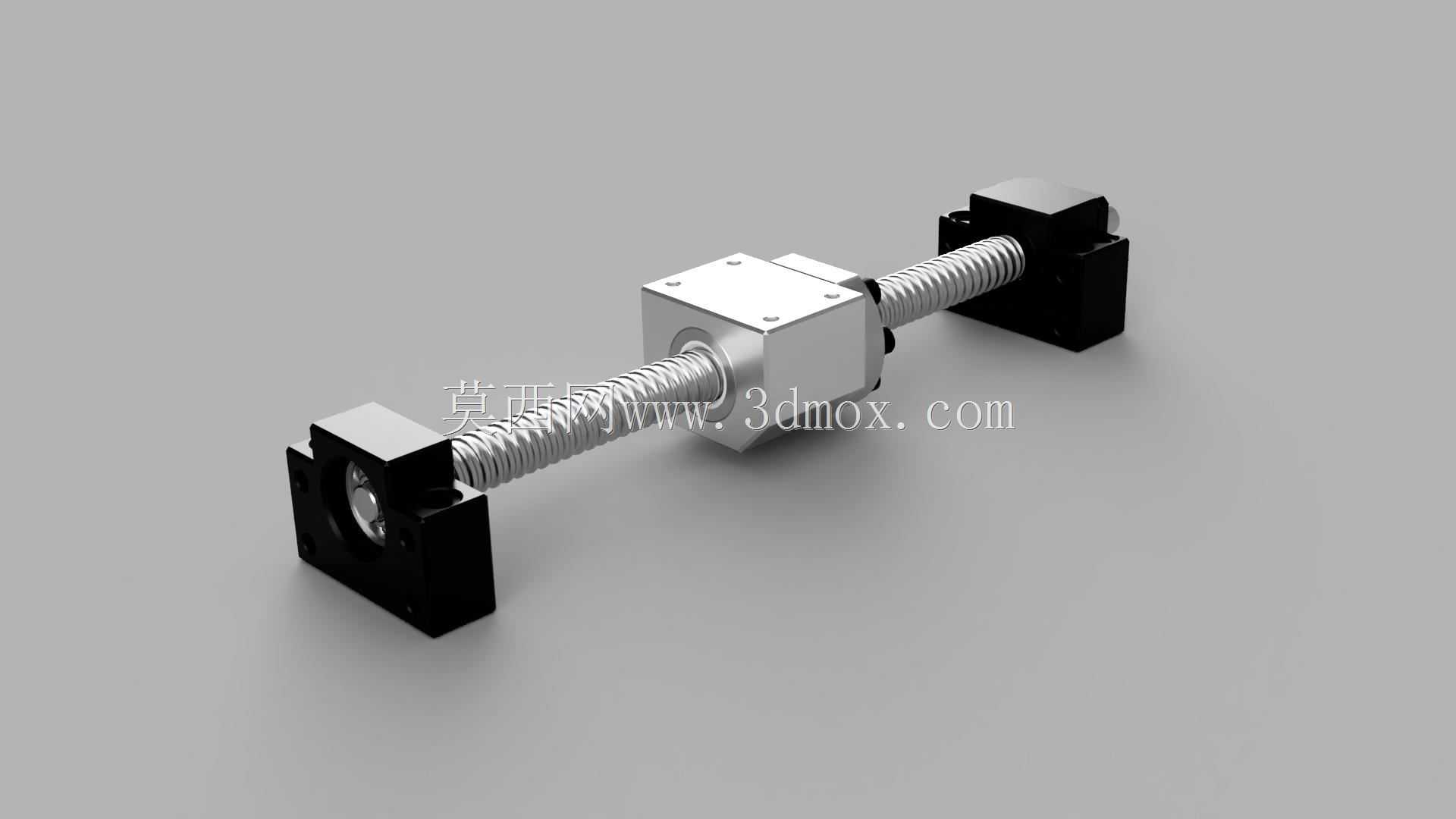

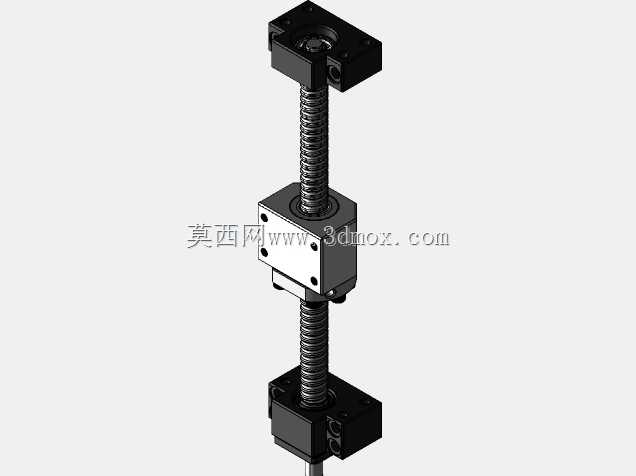

　　外形上，螺杆为细长回转件，金属螺纹段贯穿中部，螺母组件位于行程区间内，两端黑色座体形成明确支承边界。三维建模需要重点还原螺纹滚道、螺母循环结构外形、座体台阶、轴承容纳腔、螺钉连接位置和端部轴颈。装配检查时应关注螺母运动到极限位置时是否与座体、联轴器、传感器挡片或防护罩发生干涉，同时预留注脂、调整预紧和更换紧固件的操作空间。

　　在实际设备中，这类丝杠通常与直线导轨平行安装，驱动侧通过联轴器连接电机，或经同步带轮实现减速传动。安装基面需要保证直线度，导轨与丝杠的平行度偏差会造成附加径向力，使螺母磨损加快、运行阻力增大。对于水平布置的轻载轴，可采用一端固定、一端支承的方式；若对转速、刚度和热伸长控制要求更高，则应考虑更稳定的两端固定方案。模型中把这些零部件完整装配，有助于工程师在方案阶段直接校核行程、连接接口和整机布局。
