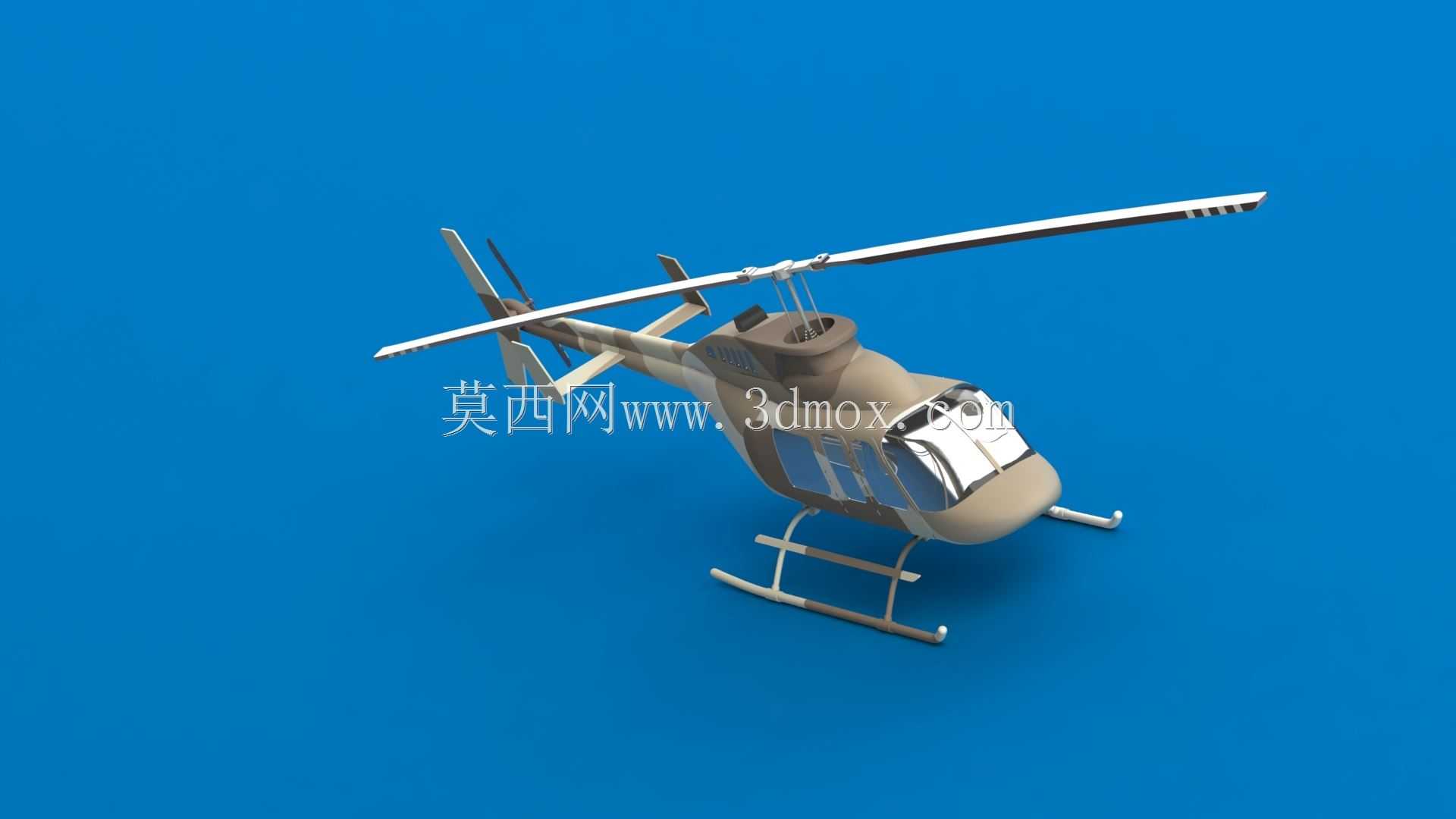

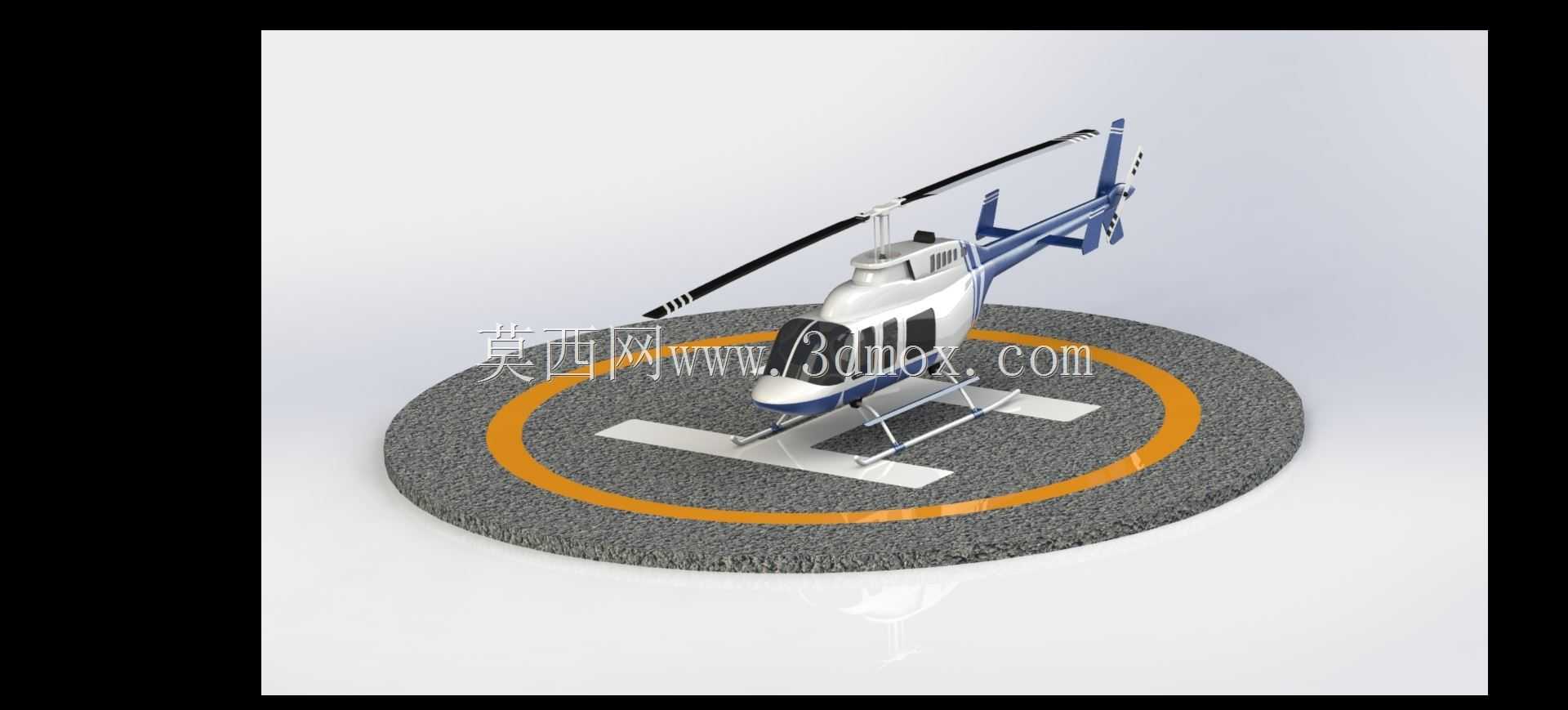

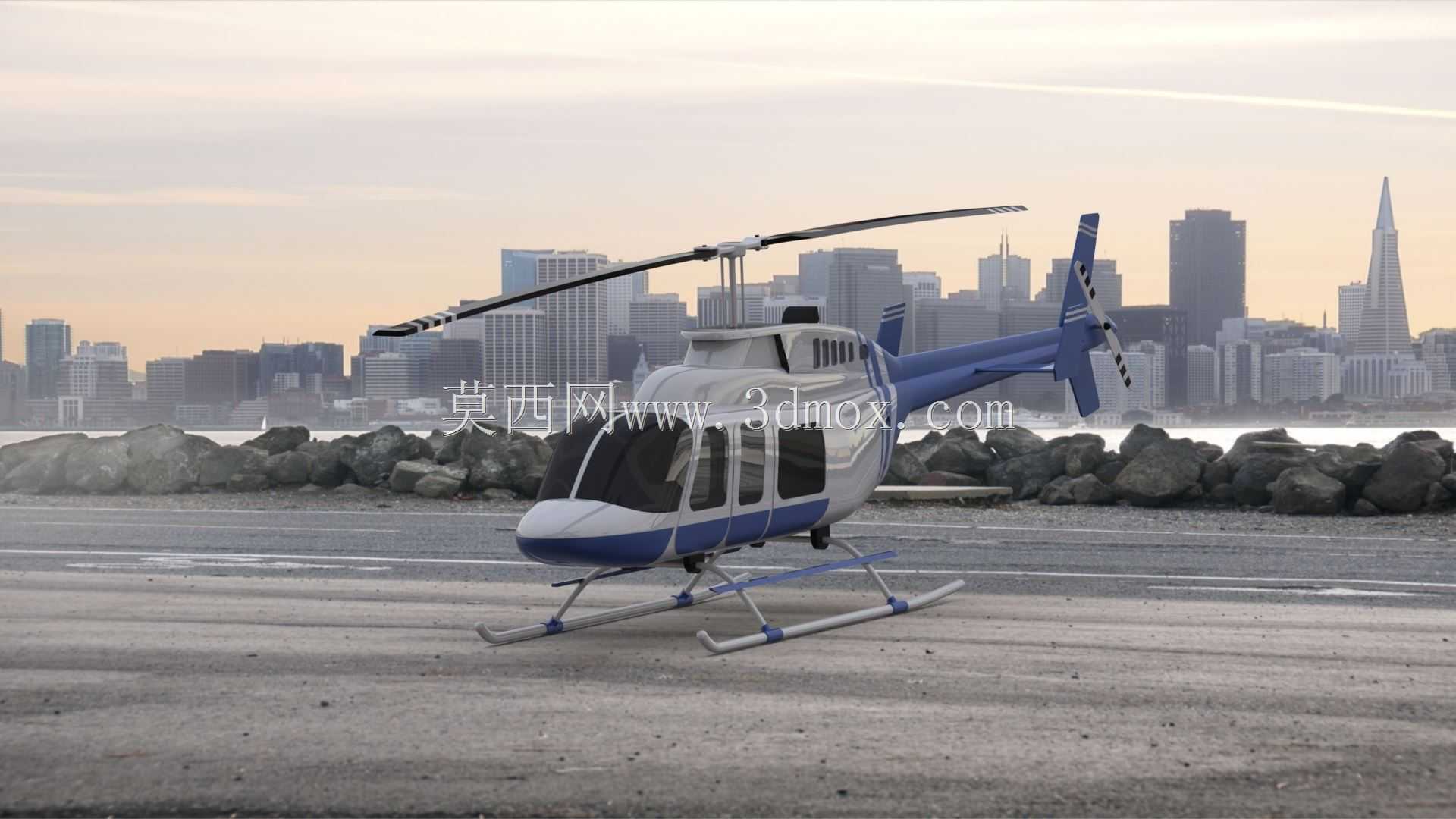

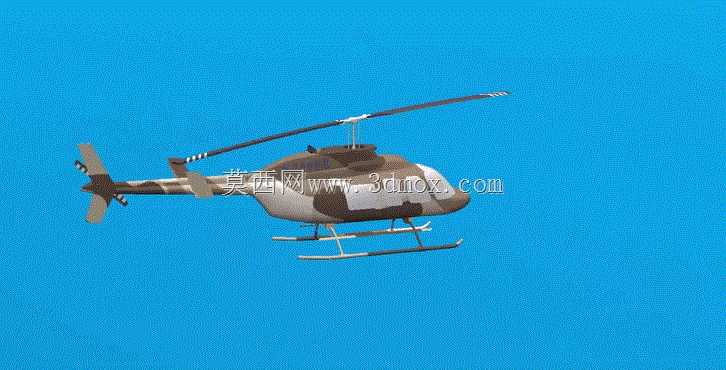

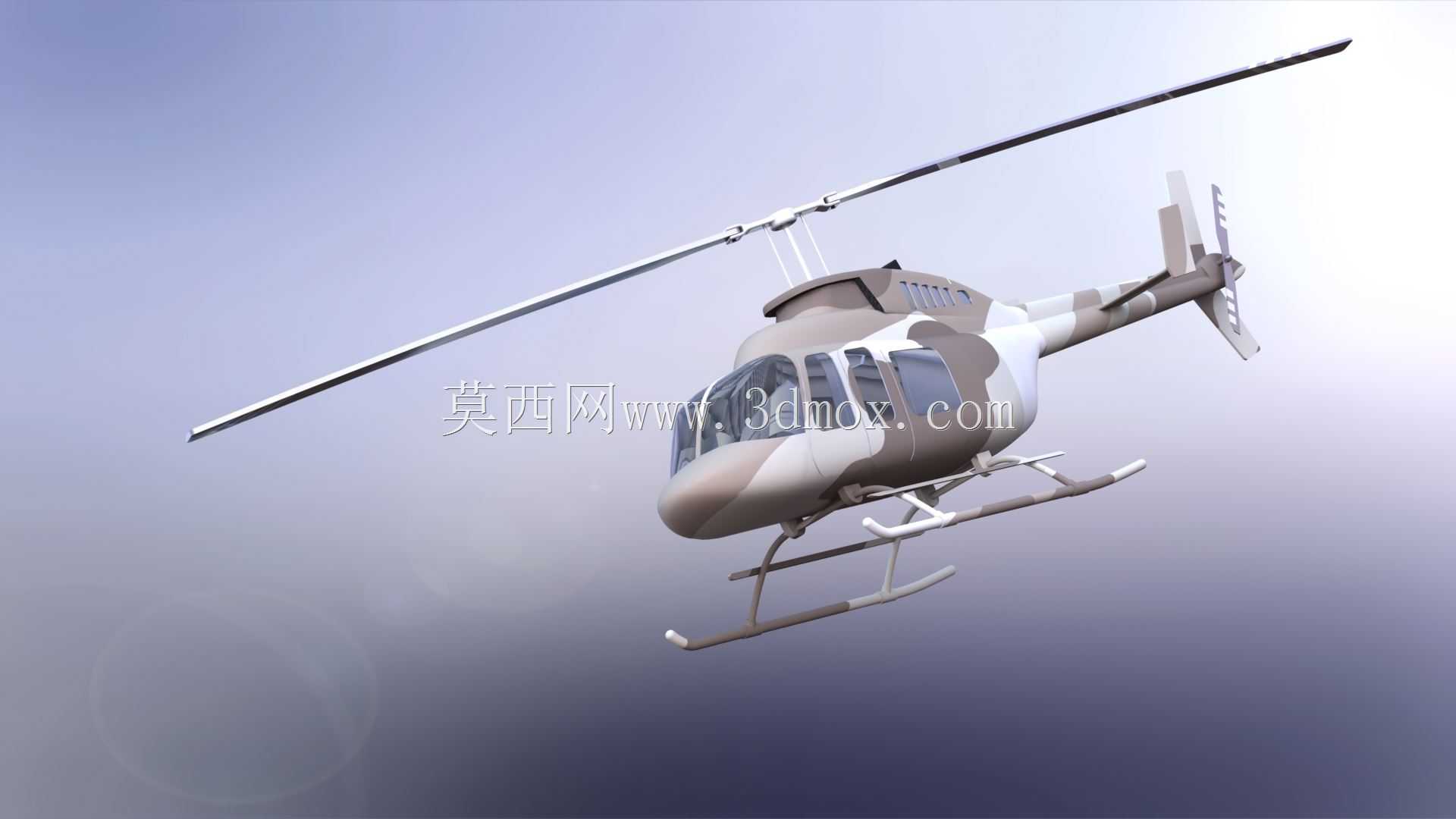

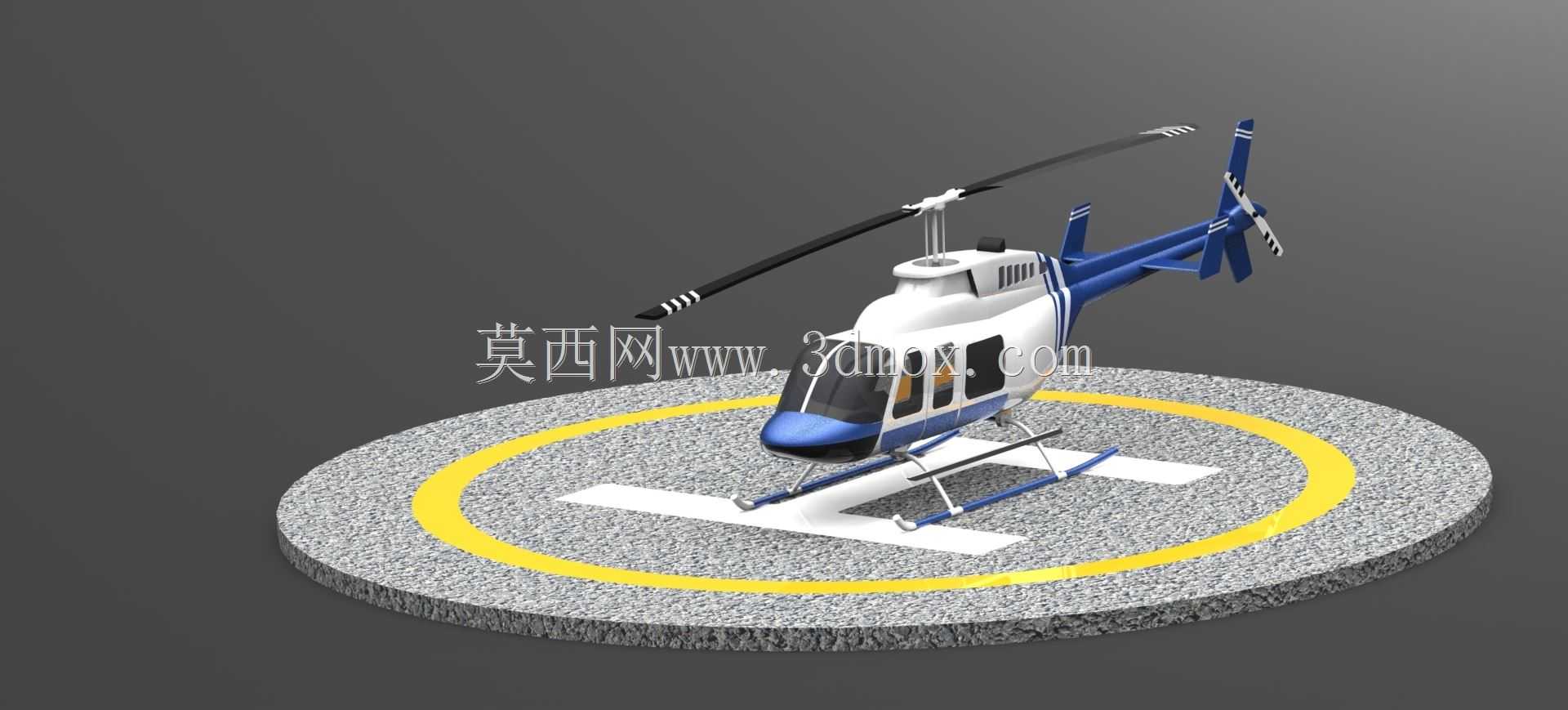

贝尔206轻型直升机整机结构数模

　　这套数模还原的是单发轻型涡轴直升机的整机布局，这类机型在通航领域覆盖公务短途通勤、警用空中巡逻、林业巡护、航拍航测、初级飞行训练以及医疗后送等场景，对起降场地要求低，在野外临时起降点、小型通航机场、城市高架应急起降点都能完成作业，整机结构紧凑，维护可达性设计成熟，是全球应用最广泛的轻型旋翼机型之一。

　　建模过程中优先梳理了旋翼系统的装配层级：主旋翼采用两片半刚性跷跷板式桨毂结构，桨叶翼型沿展长做渐变扭转，主减速器位于机身顶部动力舱段，直接承接发动机输出扭矩，将动力分流至主旋翼与尾传动轴；尾梁末端布置尾桨与垂直安定面，尾桨采用跷跷板双叶结构，配套尾桨操纵拉杆沿尾梁内部敷设，既降低气动阻力，也避免地面杂物剐蹭操纵线系。机身主体采用半硬壳式流线构型，前部是通透的多块风挡座舱段，座舱内可布置两排座椅，前排正副驾驶位、后排可搭载2至3名乘员，机身两侧设置滑动式舱门，人员进出与物资装卸都不需要额外开启向上翻转的舱门结构，狭小场地停靠时操作便利性更好。

　　起落架采用滑橇式构型，两根横向弧形橇管通过多组阻尼支撑立柱与机身底部框架连接，橇管前后端做上翘过渡，着陆时可以吸收垂直冲击能量，不需要额外布置收放作动筒与起落架舱，结构重量低、野外复杂地形着陆适应性强，在松软草地、碎石场地降落时不会像轮式起落架那样出现轮胎陷滞问题。机身两侧下部预留了外置任务挂点接口，可按需加装搜救吊舱、光电观测平台、农林喷洒套件，不同任务构型下不需要改动机身主承力框架，仅通过快拆支架即可完成任务模块切换。

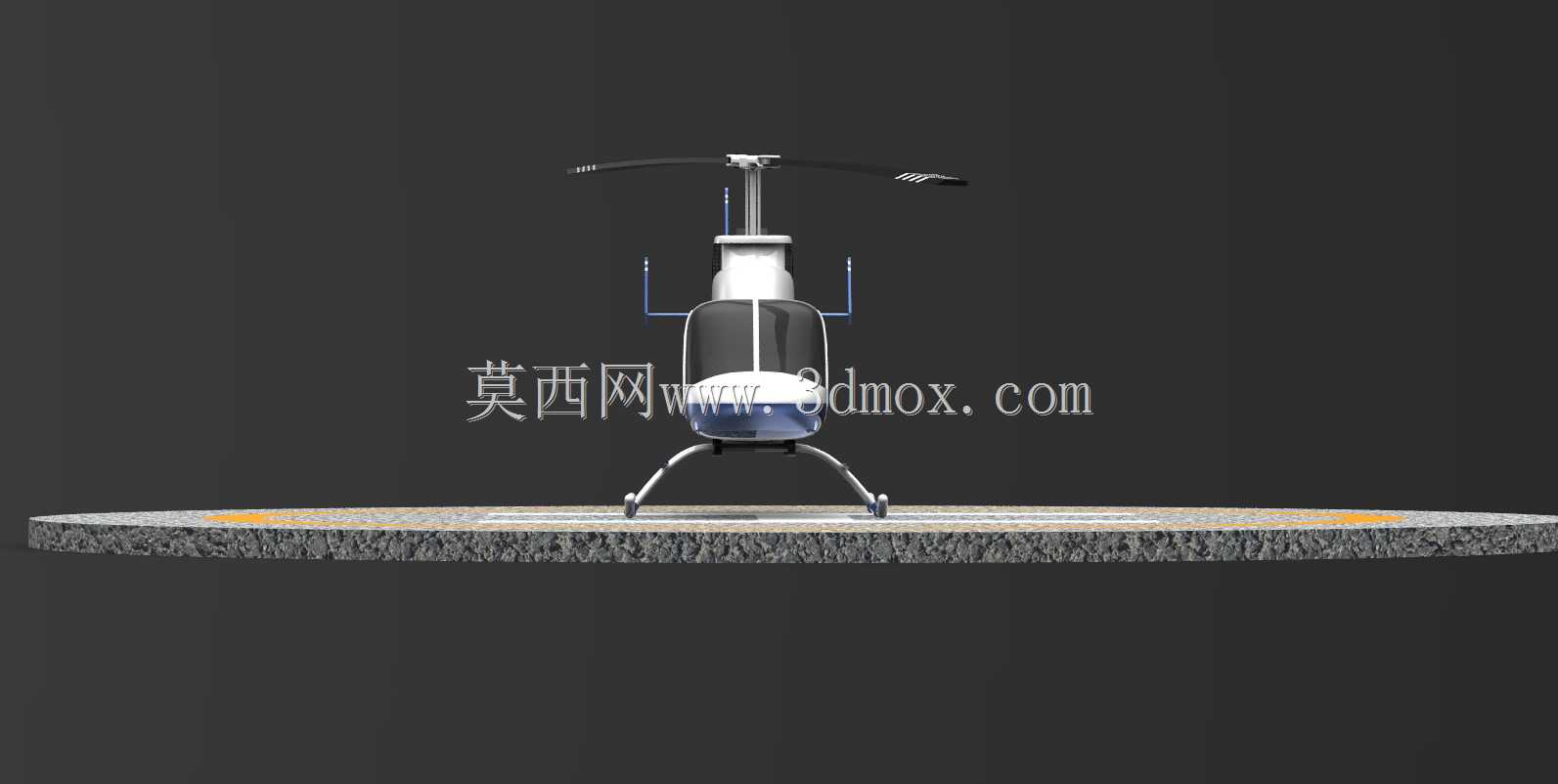

　　外形尺寸方面，整机含主旋翼的总长度控制在12米级，尾梁末端到主旋翼桨毂的纵向跨度匹配轻型直升机的地面停放边界，机身最大宽度不含主旋翼约2米级，整机高度到主旋翼桨毂顶端约3米级，机库停放时主旋翼桨叶可做系留固定，常规小型通航机库的层高与开间完全可以容纳。建模时各操纵面的运动边界都做了装配约束：主旋翼桨叶的旋转包络、尾桨的转动范围、周期变距杆的操纵行程、舱门滑动开启的极限位置都保留了干涉检查空间，机身蒙皮的分块缝线、发动机舱散热格栅、尾梁上的水平安定面、机腹天线等细节都按实机装配关系还原，结构设计人员可以直接参考该数模完成通航飞行器概念构型演示、旋翼系统装配干涉校验、地面保障设备的适配边界校核，也可用于航空教学场景中讲解轻型直升机的动力传递路线、升力操纵逻辑与起落架缓冲原理。
