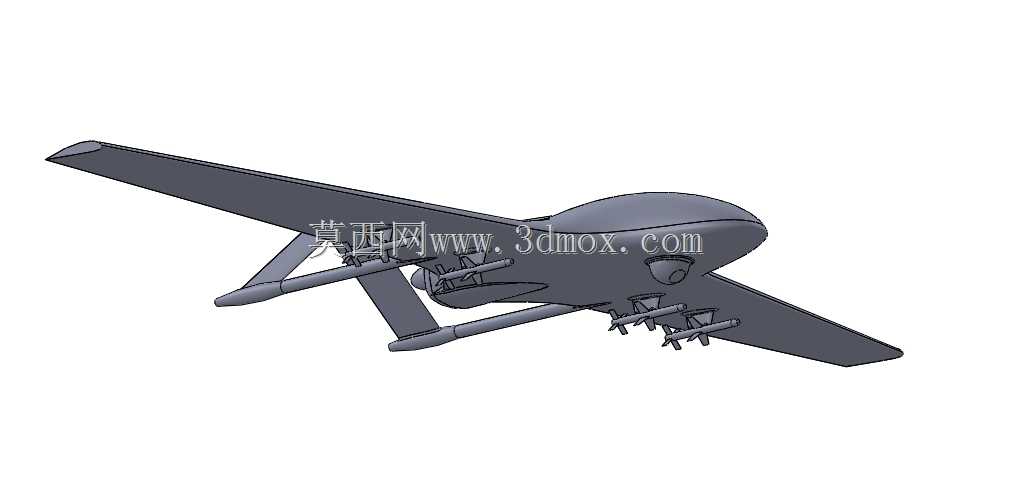

土耳其TB2察打一体无人机结构数模

　　该套数模还原的是土耳其拜拉克塔尔TB2中空长航时战术无人机的整机结构，这类平台目前在边境巡逻、对地精确打击、炮兵校射、战场侦察监视任务中大量投入使用，属于典型的低烈度冲突适配型无人作战装备。数模搭建阶段优先还原了该机最具辨识度的倒V型尾翼+尾撑式双梁布局：机身主体采用流线型纺锤形增压舱段设计，机头位置预留光电吊舱安装球面接口，中段机翼为大展弦比平直上单翼，翼下设置四个武器挂点接口，可匹配小型激光制导导弹、滑翔炸弹的挂载限位结构，尾段通过两根平行尾撑连接尾翼，既规避了螺旋桨尾流对垂尾的干扰，也大幅降低了长航时飞行阶段的结构震颤。从结构设计逻辑来看，这类中小型无人机不需要考虑载人座舱的生命保障、弹射救生冗余，

　　机身内部空间可依次划分航电舱、燃油箱、飞控计算机舱、卫星通信天线舱，数模中机身蒙皮按真实复合材料铺层的分块逻辑做了接缝拆分，机翼和尾撑的对接法兰、快拆锁扣位置都做了结构预留，外场部署时可将机翼、尾翼快速拆解后装入标准运输方舱，不需要大型厂房即可完成野战组装。气动层面数模还原了该机的翼型选型特征：低速长航时任务要求机翼采用高升阻比层流翼型，翼展远大于机身长度，整机升限适配7000米左右的中空巡航高度，活塞发动机后置推进式布局，避免前置螺旋桨遮挡机头光电探头的观测视野，同时降低发动机红外信号对机身前部航电的热辐射影响。安装边界方面，数模严格对齐实机的尺寸比例约束：机身长度约6.5米，翼展约12米，整机空重控制在400公斤级，

　　最大起飞重量不超过700公斤，翼下挂点的间距预留了弹药投放的安全间隙，不会出现弹药离机后碰撞机身或尾撑的干涉问题；起落架采用前三点固定式起落架，不需要收放机构，既降低了整机结构重量，也减少了野战跑道起降时的机械故障点，起落架的减震支柱行程、轮胎离地间隙都按简易跑道起降的冲击载荷做了匹配。针对结构设计从业者参考时，可通过该数模梳理长航时无人机的重量分配逻辑：复合材料占比超过整机结构重量的八成，机身骨架采用碳纤维蒙皮加泡沫夹芯结构，金属件仅集中在发动机安装架、起落架支座、挂点承力框这几个高载荷区域，既控制整机自重，也保证挂弹、起降阶段的结构强度。该数模也可作为无人机气动布局对比、察打一体无人机挂载方案推演、地面保障设备适配设计的参考基准，所有外露接口、轮廓曲面都做了连续光顺处理，可直接导入仿真环境做雷达反射面积估算、巡航阻力测算的前置基础模型。
