工业真空吸盘执行组件结构设计

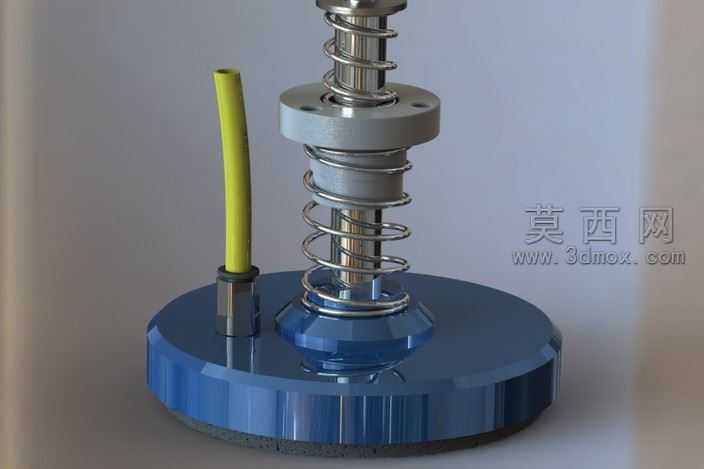

本模型为工业场景常用的真空吸盘执行组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循气动执行元件的实际装配逻辑，对各部件的配合公差、运动行程进行了精准还原。模型整体由底部真空吸盘基座、复位弹簧组件、导向活塞杆、侧方气路接头四大核心部分构成，各零件间的装配约束完全按照实际工装的装配关系设置，可直观展示组件的伸缩运动逻辑。渲染阶段采用工业产品常用的写实材质方案，底部吸盘基座赋予深蓝色工程塑料材质，通过调整材质的粗糙度、反射率参数还原工程塑料哑光带微反光的质感；复位弹簧、导向杆、法兰盘等金属部件赋予抛光不锈钢材质，添加细微的金属划痕纹理提升真实感，侧方气路接头的黄色软管采用橡胶材质，调整半透明参数与漫反射颜色还原气动软管的视觉特征。结构设计上，该组件采用弹簧自动复位结构，当真空断开时，弹簧可推动活塞杆带动吸盘复位，导向杆与法兰盘间采用间隙配合保证伸缩过程的同轴度，侧方快插式气路接头可直接对接标准气动软管，简化现场装配流程。建模过程中对所有零件进行了参数化关联，修改吸盘直径、弹簧刚度、活塞杆行程等参数即可快速衍生不同规格的同系列产品，大幅提升同类型元件的设计效率。模型完成后通过渲染器进行光影调试，采用柔和的侧方主光搭配顶部补光，突出金属部件的高光层次与塑料部件的质感差异，整体渲染效果可直接用于产品选型手册、技术方案展示等场景，完整还原了该真空执行组件的结构特征与外观细节。
