盘形凸轮从动件运动演示机构

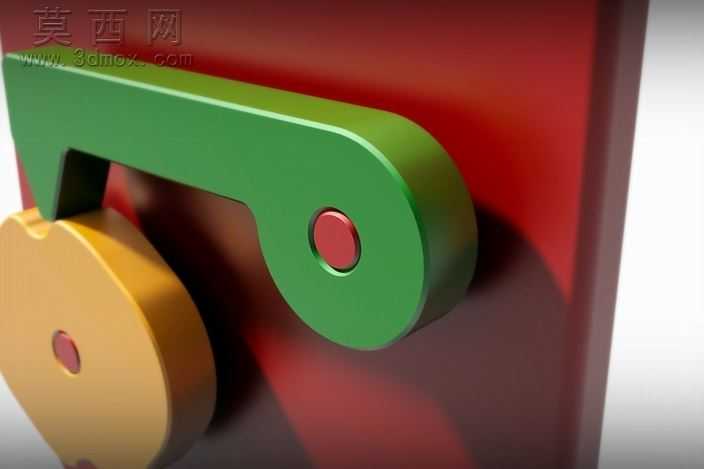

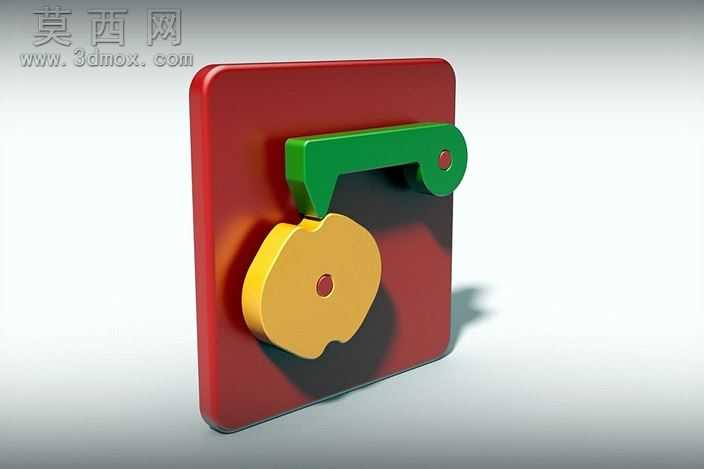

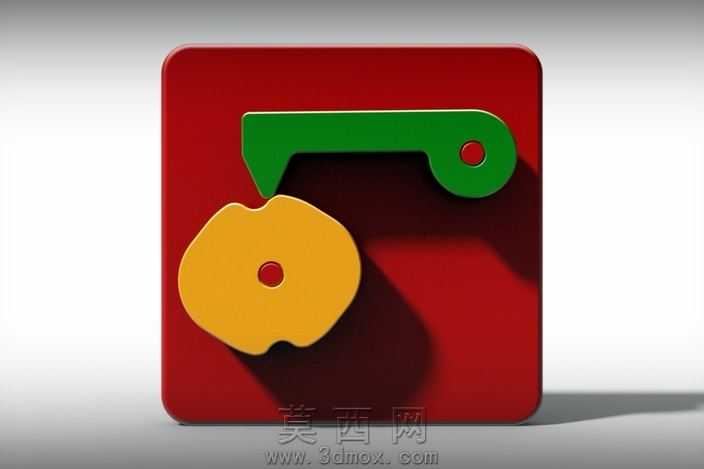

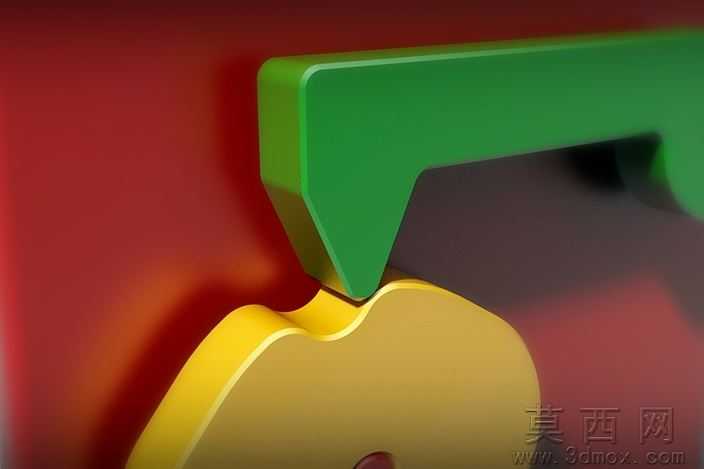

本作品为盘形凸轮从动件运动演示机构的三维建模成果，整体采用模块化装配设计，通过三维软件完成全参数化建模与运动仿真搭建。建模阶段首先对核心构件进行参数定义：红色安装基板作为承载基体，采用拉伸凸台命令生成带圆角的矩形板结构，边缘做倒圆角处理消除锐边，表面赋予哑光红色烤漆材质，模拟工业教具常用的金属喷塑质感；黄色盘形凸轮为核心传动件，轮廓采用样条曲线拟合实际工作廓线，通过拉伸命令生成等厚盘体，中心轴孔与安装销轴做同轴度约束，表面赋予亮黄色工程塑料材质，边缘做细微倒角处理提升真实感；绿色摆动从动件采用异形轮廓设计，工作端与凸轮轮廓保持高副接触，铰接端设置销轴安装孔，整体赋予哑光绿色工程塑料材质，与凸轮、基板形成清晰的色彩区分，便于观察运动关系。装配阶段严格遵循机械原理约束逻辑：基板设置为固定构件，凸轮通过同轴心配合与基板上的定位销轴连接，添加旋转马达驱动实现定轴回转；从动件铰接端通过同轴心配合与基板另一销轴连接，同时添加轮廓接触约束，使从动件工作端始终贴合凸轮廓线，还原凸轮机构的真实传动关系。渲染阶段采用工作室光照环境，添加柔和的环境光与定向补光，突出各构件的轮廓层次与材质质感，阴影设置为软阴影模式，增强模型的空间立体感。设计思路围绕机械原理教学演示展开，通过高对比度的色彩区分不同构件，简化非核心结构细节，重点突出凸轮与从动件的接触传动关系，直观展示凸轮回转过程中从动件的往复摆动规律，清晰呈现高副约束下的运动传递逻辑，可作为机械原理课程的辅助教学演示模型，帮助学习者快速理解凸轮机构的工作原理与约束特性。
