双轮带爬梯平板牵引拖挂转运车

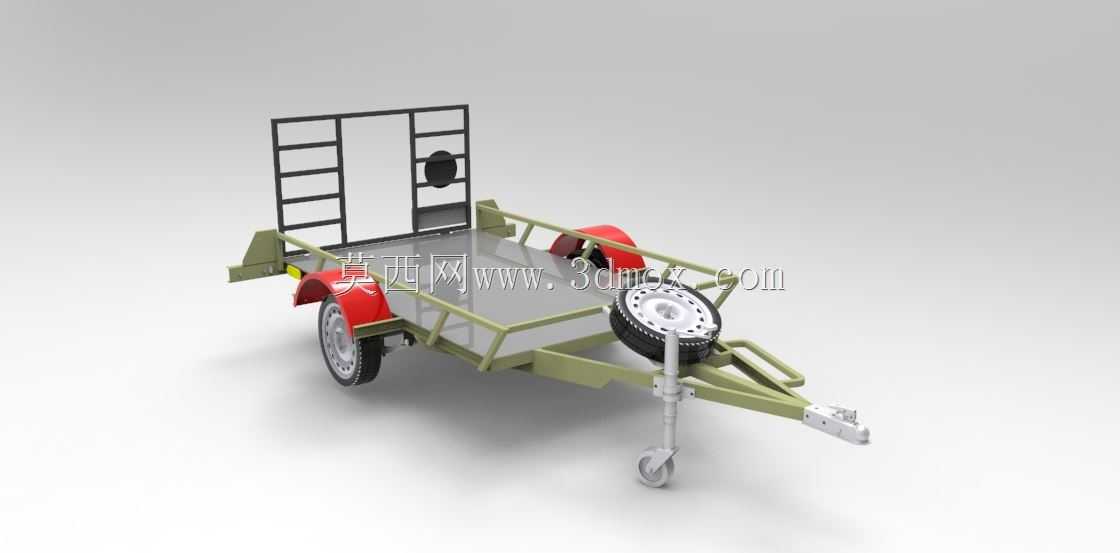

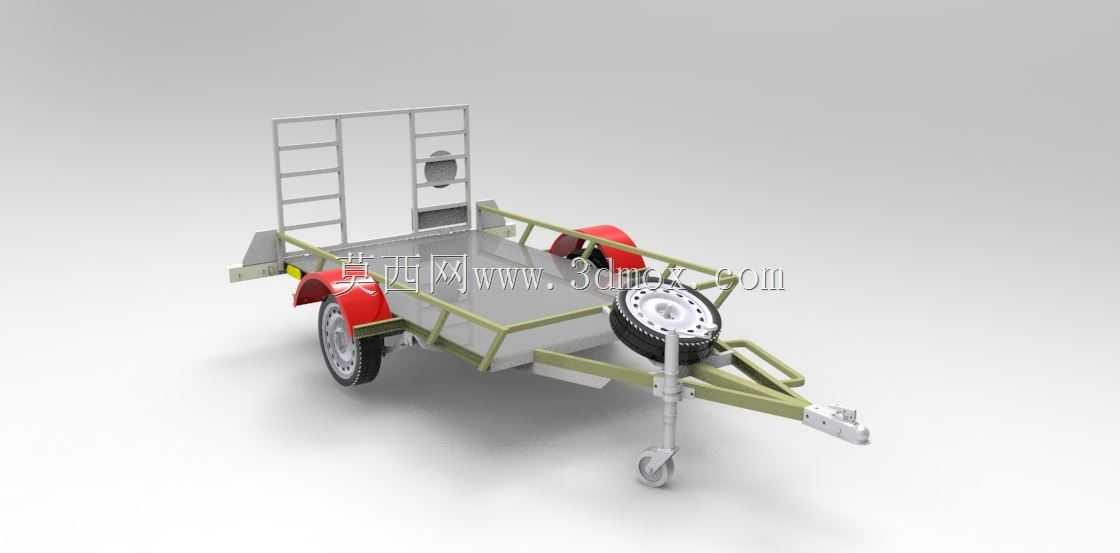

　　这款双轴平板牵引拖挂转运结构，主要面向厂区短途物料转运、户外工程小型机具转场、农用园林设备拖运以及小型工程机械道路转运场景，可挂载在常规乘用车、轻型皮卡或者场内牵引车后方，承担轮式小型设备、袋装物料、工装件、园林机具的中短途转运任务。整套结构采用开放式低平板承载布局，承载台面距离地面高度控制在较低区间，轮拱位置做了凸起避让设计，既不会压缩台面有效装载面积，也能给行走轮胎留出足够跳动间隙，台面四周设置分段式可拆卸护栏，运输散件或者不规则工件时可以阻挡物料侧向滑移，运输超宽整件时也可以快速拆除对应侧护栏，适配不同尺寸的装载需求。拖挂前端设置三角牵引架，架体中部集成带支撑脚轮的立式驻车支腿，

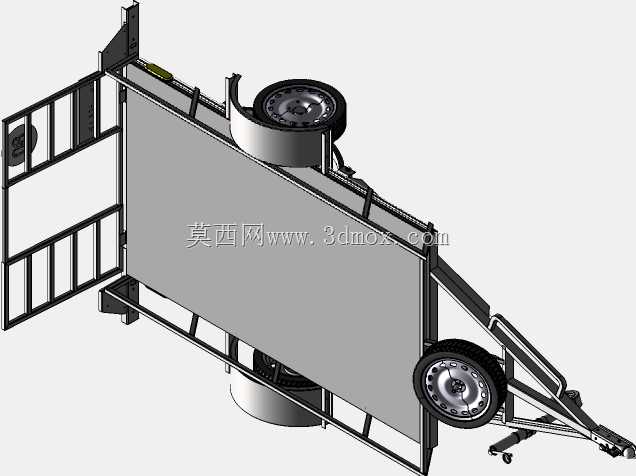

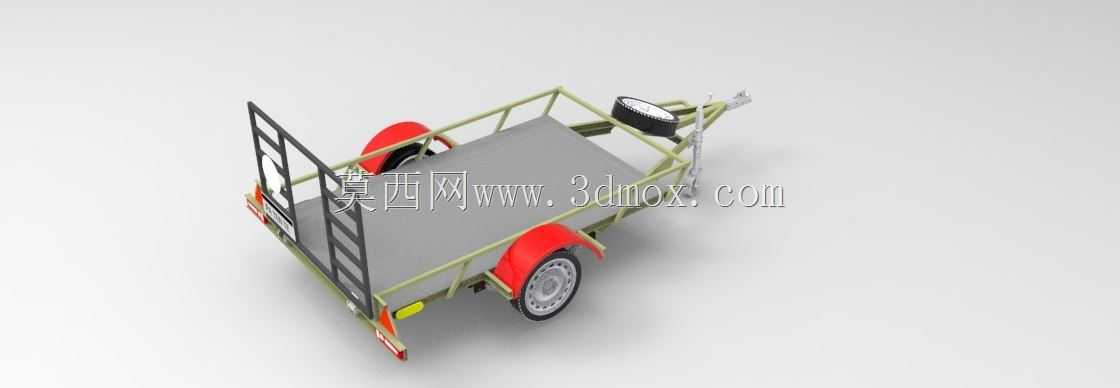

　　摘挂状态下支腿落地配合前端小滚轮可以单人短距离挪动整台拖车，牵引接头采用通用球头连接结构，匹配市面主流轻型拖挂牵引座，牵引架上还预留了制动气路、信号线束的固定卡扣位，后续加装行车制动、灯光信号组件时不需要额外在架体上打孔焊接。台面尾部设置可翻折的钢制爬梯，爬梯采用梯档式镂空结构，翻下后两端搭接在台面尾梁和地面之间，小型挖掘机、滑移装载机、园林割草机、工地手推设备可以直接沿爬梯自行驶上承载台面，不需要额外吊装设备，爬梯翻起后通过侧边插销固定，行驶过程中不会出现晃动松脱。行走部分采用单轴双轮布局，每侧车轮配套独立弧形挡泥板，挡泥板侧边预留反光标识安装位，轮组内侧设置板簧减震支座，承载重载时板簧可以过滤路面颠簸冲击，

　　避免台面装载的精密工装出现磕碰损伤。台面侧边靠前位置设置备胎安装支架，备用轮胎竖直固定在牵引架侧方，不占用主承载台面的使用面积，突发轮胎破损时可以快速更换。整套架体采用矩形钢管拼焊成型，主纵梁沿拖车长度方向通长布置，横梁按等间距排布，台面铺板可以选用花纹钢板或者防滑木板，架体边角全部做圆弧倒角处理，没有突出尖锐棱角，作业人员绑扎固定绳索时不会被割伤。设计阶段优先控制整备重量，在保证额定承载刚度的前提下缩减不必要的冗余板材，台面有效装载宽度覆盖常规小型工程设备的通行尺寸，爬梯翻转角度适配常规道路路肩高度，牵引架离地高度符合轻型拖挂的通行要求，厂区内部转弯、狭窄村道会车时都有足够的通过余量，结构上所有易损件都采用通用标准件，后期维护替换不需要定制特殊配件。
