履带式装甲架桥车战术工程装备

　　履带式装甲架桥车主要配属野战工程保障分队，用于在反坦克壕、沟渠、弹坑、溪流及破损路段快速架设通行通道，保障坦克、步兵战车和轮式战术车辆连续机动。该装备把装甲履带底盘与折叠式桥跨机构整合为一体，无需额外吊装设备即可完成放桥、展桥、撤收和转移，适合在前沿阵地、临时通路和复杂地形中执行伴随保障任务。

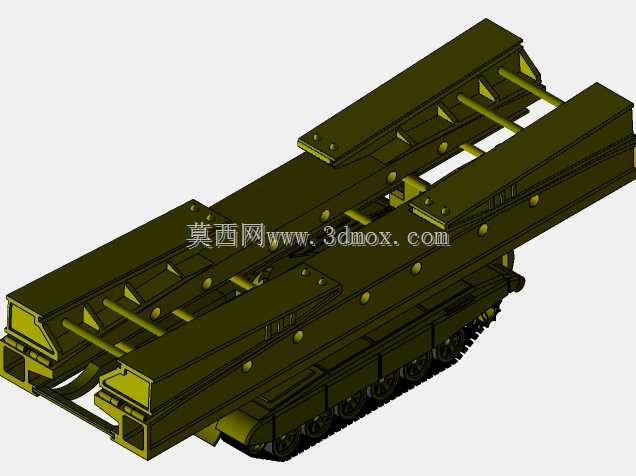

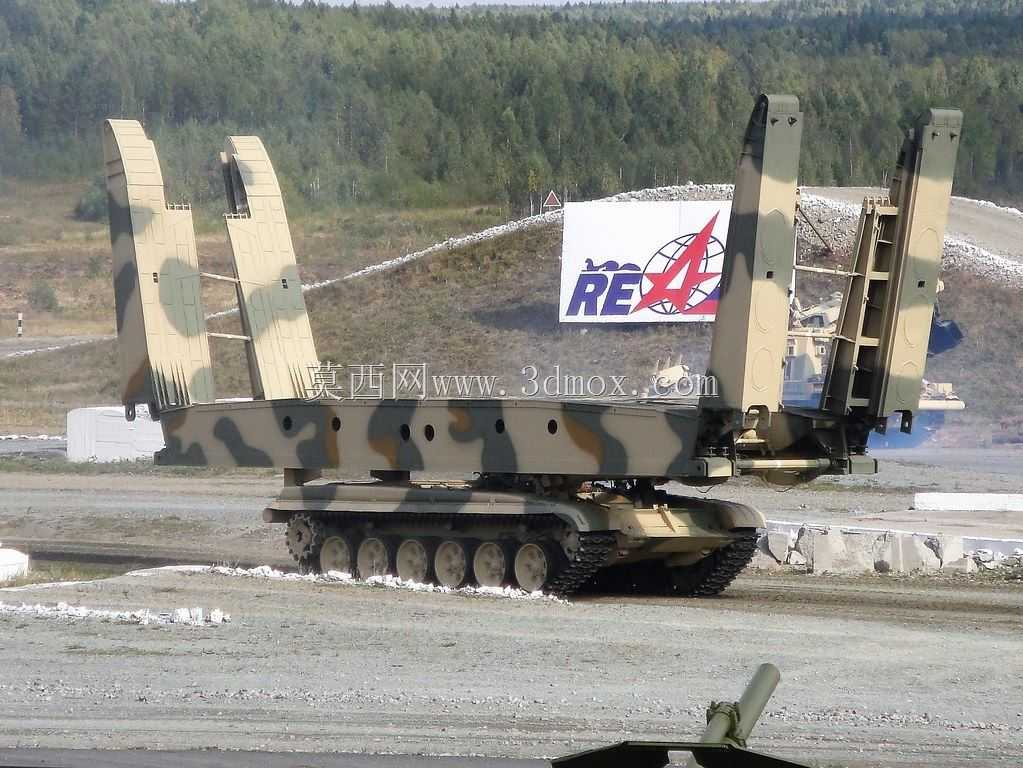

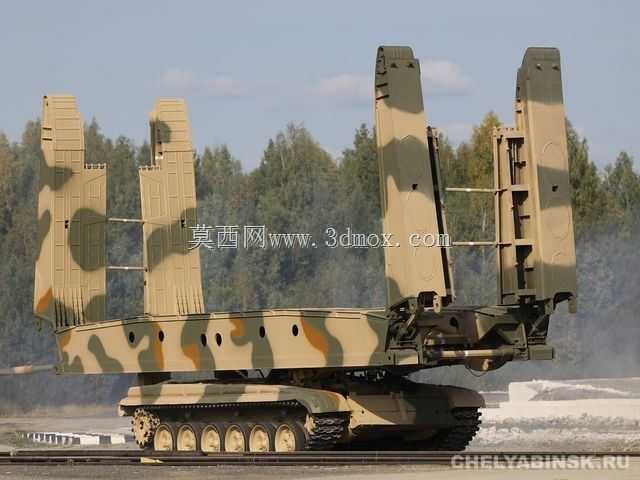

　　从结构布置看，车体上部承载长跨距桥节，桥体采用折叠叠放方式控制行军状态外廓。行进时桥跨沿车体纵向收拢，两侧桥节向上竖起并通过锁止机构固定，使整车宽度保持在履带底盘可通行范围内；作业时液压驱动桥节绕铰接点翻转、展开并对接，形成可供重型装备通过的刚性桥面。建模时需要重点处理桥节铰链、翻转臂、支撑滚轮、锁钩和底盘承载平台之间的运动关系，避免展桥过程中出现干涉。

　　底盘部分沿用履带行走形式，前部设置诱导轮，后部布置驱动轮，中部采用多组负重轮和托带轮支撑履带。履带接地长度较大，可降低松软泥泞场地的接地压强；悬挂系统随地形起伏产生摆幅，使车辆在土路、雪地、滩涂和废墟路面保持牵引力。车体侧面保留装甲板轮廓、牵引挂点、储物舱和作业附件位置，整体外形兼顾防护、机动与架桥载荷传递。

　　桥跨机构是该装备的核心。桥节内部通常以纵梁、横梁和桥面板组成承力体系，端部设置铰接耳板和定位接口；展开后两段桥体在中部形成连续梁，载荷通过桥端支撑座传递到两岸地面。设计时需校核桥节在额定履带载荷下的弯曲变形、铰接销剪切强度以及桥端接地比压，同时控制桥体自重，避免底盘承载和行驶稳定性恶化。

　　液压系统沿车体与翻转支架布置，油缸伸缩推动桥节完成抬升和翻转。三维结构中应保留油缸铰接点、管路走向和检修空间，确保油缸在全行程内不与桥节、护栏或车体边缘碰撞。桥体竖起状态下整车质心升高，行军固定装置必须可靠锁紧；放桥时车辆通常停稳并对正跨越方向，桥端落点需选择具备足够承载力的地面。

　　安装边界方面，模型需区分行军姿态与作业姿态：收拢状态关注整车高度、桥节侧向间隙和履带通过宽度；展开状态关注桥跨总长度、两端搭接长度、桥面离地高度及翻转臂扫掠范围。对于场景布置，还应预留车辆后方安全操作距离，防止桥节下放时与人员、障碍物或随行车辆发生空间冲突。该类装备的三维建模可用于工程装备结构演示、战术保障场景搭建、架桥动作模拟以及重型底盘改装方案校核。
