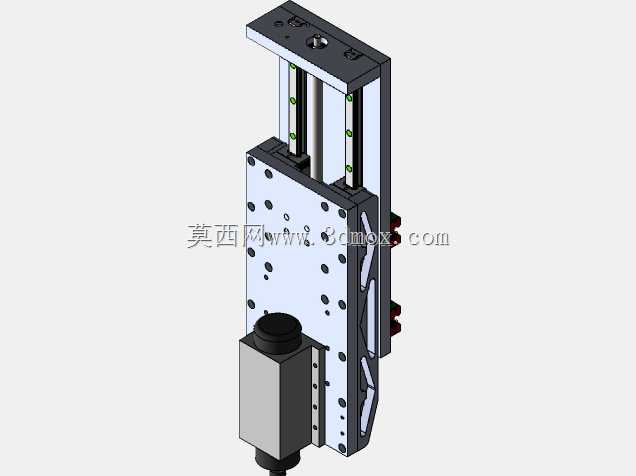

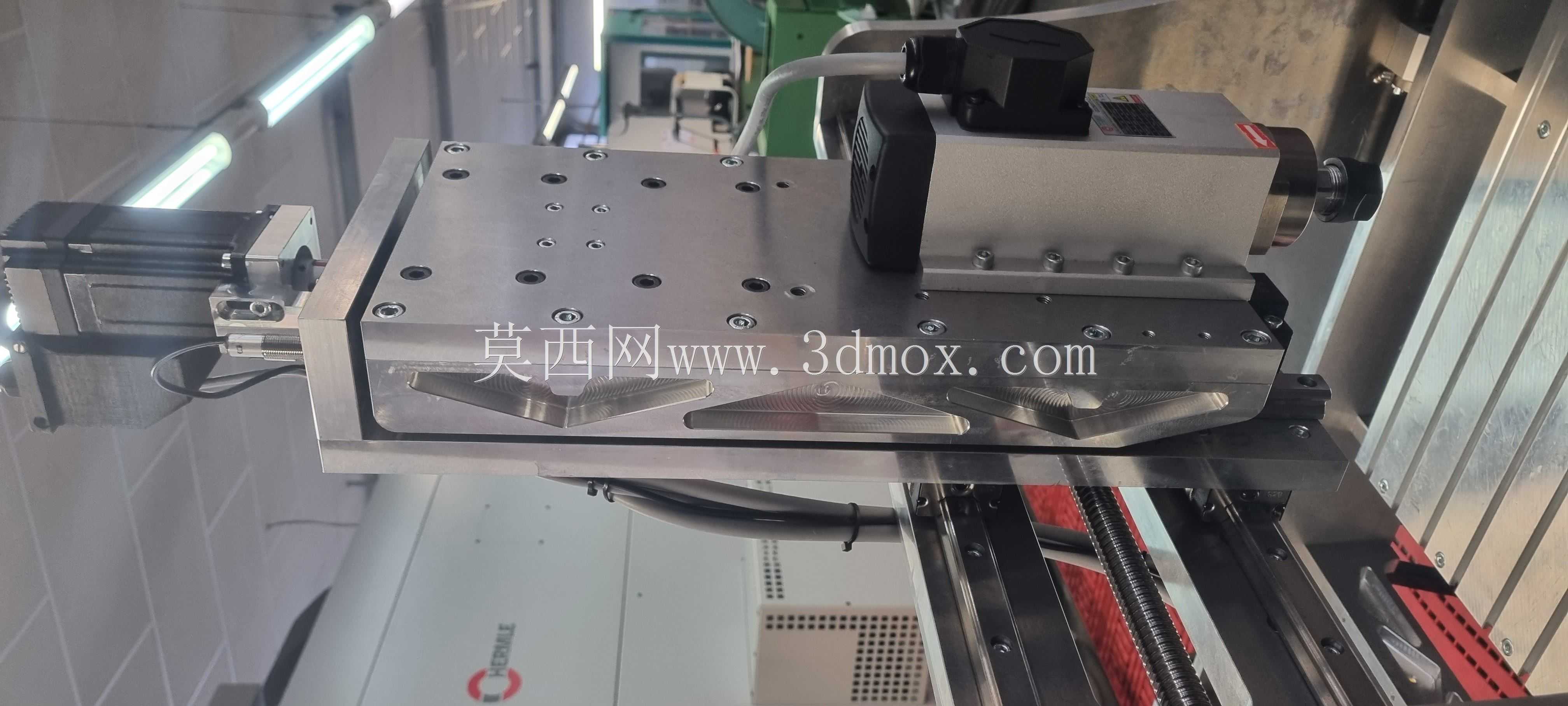

这套立式Z轴进给模组主要面向小型加工中心、专机改造、检测工位和自动上下料单元中需要竖直方向精确位移的场合。实际布局时,Z轴往往承担刀具或执行件的切入、抬升、压装和避让动作,其刚性、导向精度和运动平顺性会直接影响加工节拍与重复定位表现。模型采用侧板加安装板的框架式承载思路,两侧布置直线导向元件,使运动板在全行程内受到对称约束,能够减少偏载引起的俯仰和侧倾。驱动端布置在模组下部,动力件通过连接座与运动部分耦合,这种方式便于维护,也能让上部工作区域保持较紧凑的轮廓。
从结构细节看,运动板上预留了密集的安装孔位,可适配刀座、检测头、夹具或小型执行器;孔位按规则阵列布置,兼顾不同跨距附件的固定需求。背部与侧部的加强形态用于提升长行程状态下的抗弯能力,端部限位和传感器安装位置在模型中已有体现,工程布置时可据此安排原点、硬限位和防撞块。导向件沿竖直方向平行安装,预压等级需根据负载和切削振动选择;若用于轻载检测,可侧重低摩擦与高速响应,若用于铣削或压装,则应优先考虑刚性和阻尼。
安装边界方面,模组底部和背部均可作为基准面,设备框架上应提供平整支撑,并通过定位销或止口保证轴线与工作台垂直。外形呈窄长立式结构,横向占用较小,适合在多工位排布中并列使用;竖直方向则需预留完整行程空间,尤其要核算运动板在上极限位置时与上方护罩、管路和刀具的干涉关系。下部动力件外伸,需要在机柜或床身上留出检修空间,同时避免切屑、冷却液直接堆积在连接部位。
设计建模时,导轨、滑块、丝杠或等效传动件、轴承座、电机座和运动板均按装配关系表达,能够用于干涉检查、行程校核和外购件选型讨论。对于需要多轴联动的设备,该模组可与X、Y水平滑台组合,形成三坐标运动平台;对于专机应用,也可单独作为压入、顶升或测针进给单元。整体结构强调模块化,安装面清晰,运动链短,便于在不同设备中复用。
