台式数控铣床用PCB板压紧定位工装

项目分类:机床 发布时间:2024-02-04 ID:736890
  • 台式数控铣床用PCB板压紧定位工装
  • 台式数控铣床用PCB板压紧定位工装
  • 台式数控铣床用PCB板压紧定位工装
  • 台式数控铣床用PCB板压紧定位工装
  • 台式数控铣床用PCB板压紧定位工装
  • 台式数控铣床用PCB板压紧定位工装
  • 台式数控铣床用PCB板压紧定位工装
  • 台式数控铣床用PCB板压紧定位工装
  • 台式数控铣床用PCB板压紧定位工装

  这套工装主要服务于小型台式数控加工场景,针对覆铜板在铣削外形、开槽、分板过程中容易翘曲、移位的问题提供稳定装夹方案。电路板本身厚度薄、刚性差,直接用平口钳夹持容易压伤板面,真空吸附又对小型设备成本偏高,因此采用多点侧向压紧的方式更适合实验室、小批量打样和电子制作工位。

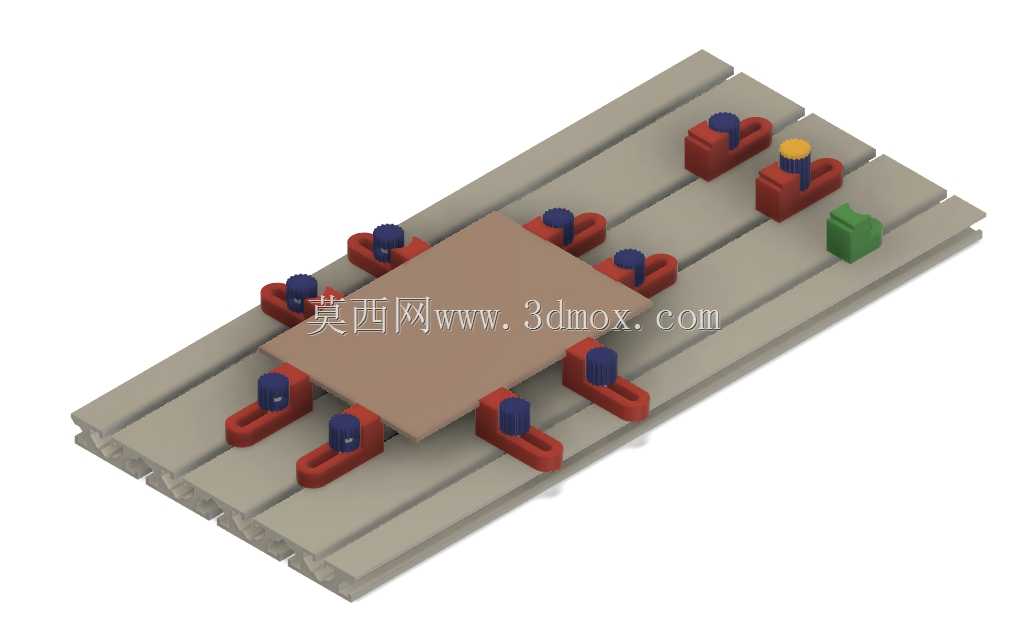

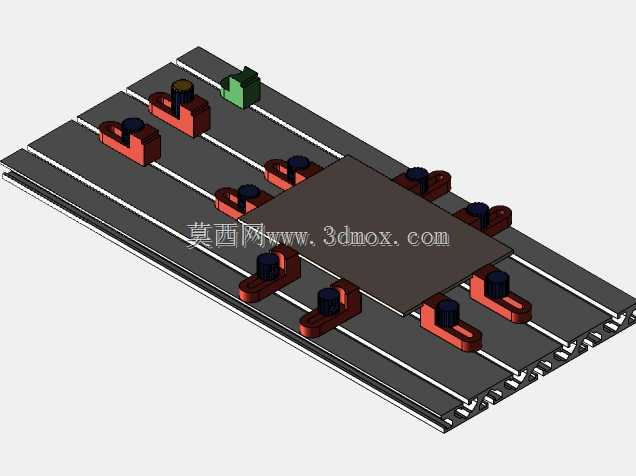

  底板选用标准铝型材搭建,型材槽口既是安装基准,也为夹具位置调整提供连续调节空间。整套结构没有把压板固定在单一孔位上,而是让每个压紧单元沿槽道滑动,从而适配不同长宽尺寸的PCB。排布时可根据板件轮廓避开加工路径,刀具走刀时不会与夹紧件发生干涉,这一点在做异形板分板时尤其重要。

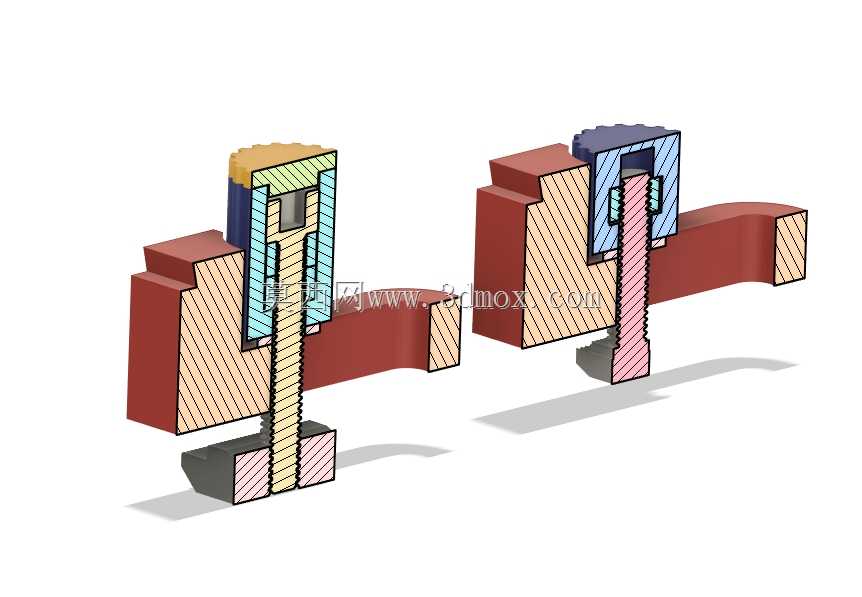

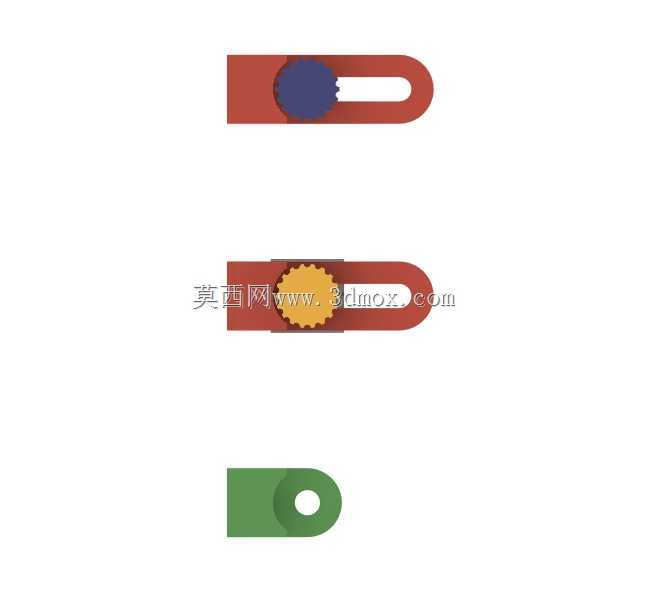

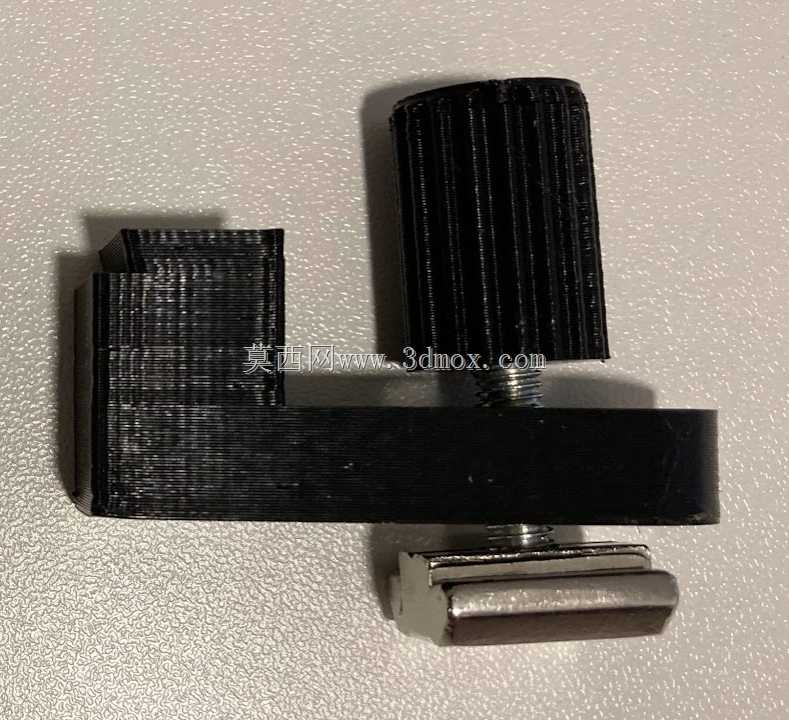

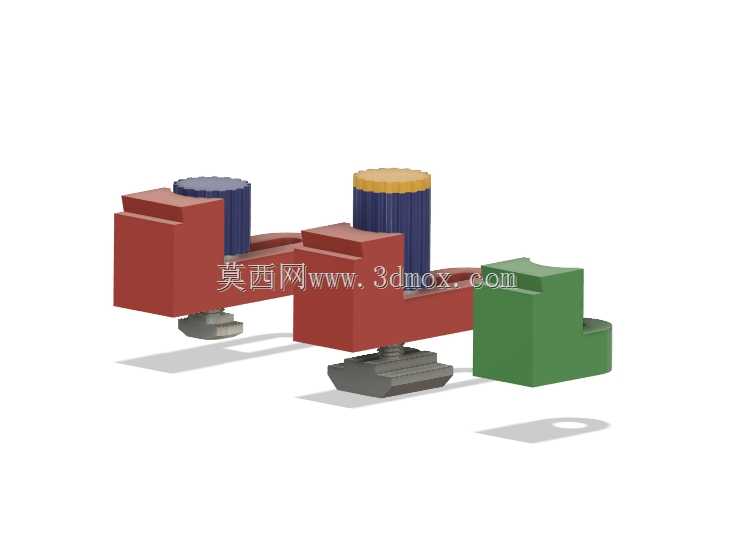

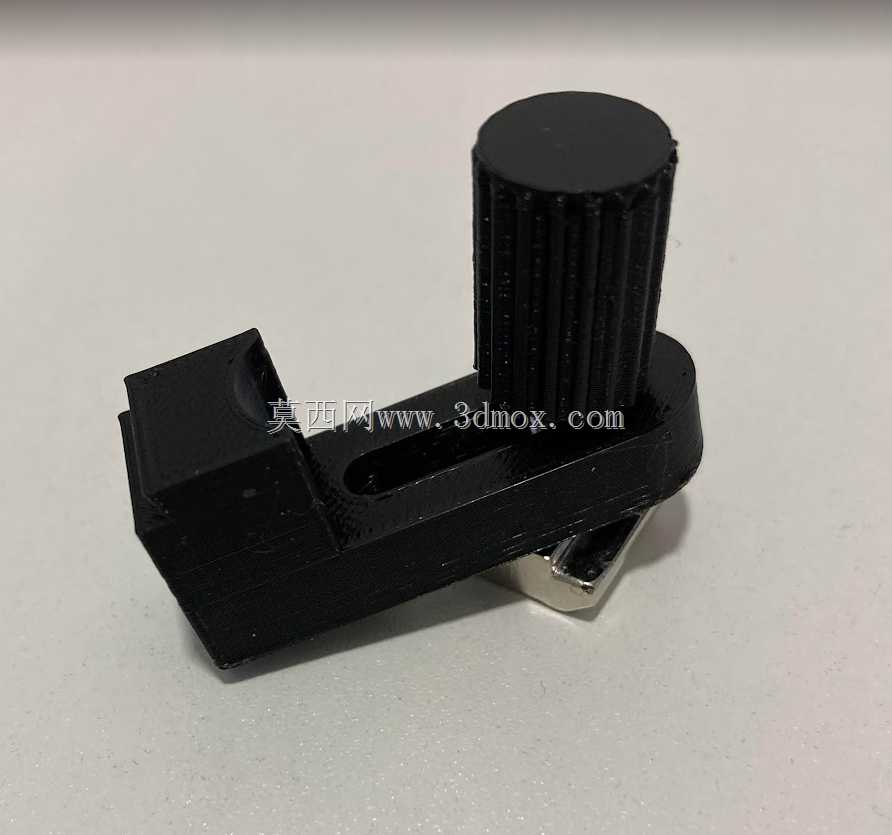

  压紧单元由红色滑块座、蓝色压帽和紧固件组成。滑块嵌入型材槽内,承受铣削时的水平推力;压帽作用在电路板边缘或工艺边上,把板面压向支撑平面。为了避免压伤铜箔和阻焊层,压触点宜落在板边余量区域,必要时可在压帽下增加软质垫片。多个压紧点围绕板件四周分布,能够抑制薄板在切削力作用下的振动,提升边缘铣削质量。

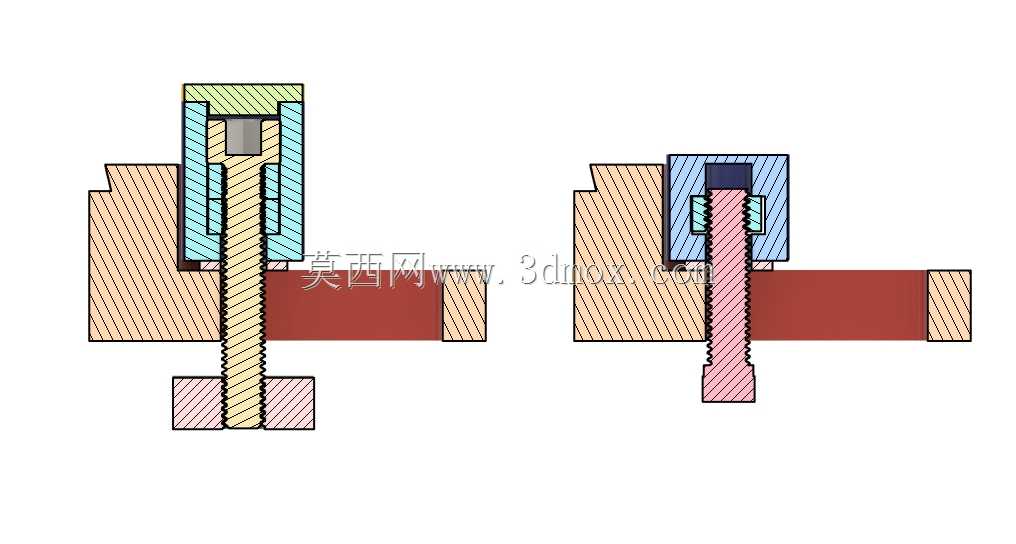

  设计上需要重点控制压帽高度与板厚之间的关系。压得过低会使PCB局部弯曲,压得过高则锁紧后仍有窜动;滑块与型材槽之间应保留合适配合间隙,既保证手动推移顺畅,又不能在锁紧后出现明显偏转。六角螺钉承担主要锁紧力,高螺母用于传递压紧动作,使装拆过程只需常规内六角工具即可完成。

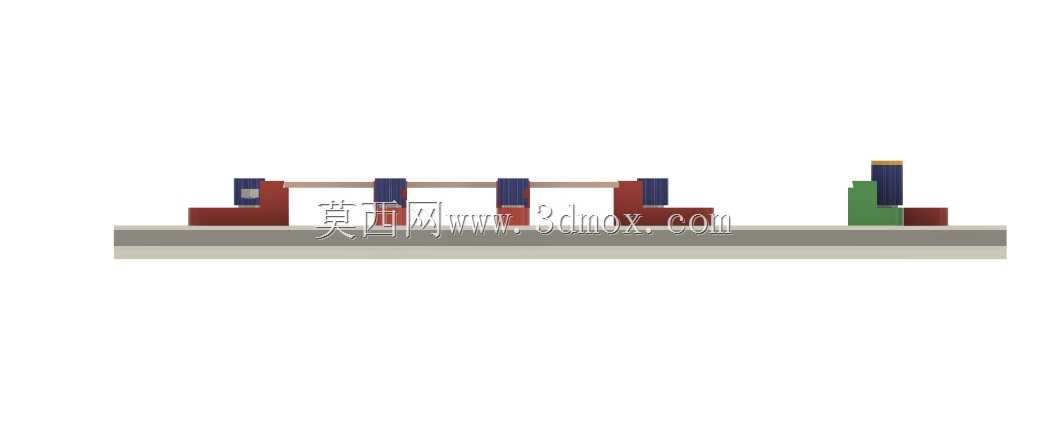

  安装边界方面,工装整体随铝型材底座平铺在机床工作台上,占用高度较低,不会明显限制Z轴行程。布置压紧点时,应让受力点靠近板材边缘并对称分布,长边方向适当增加支撑点,短边方向保证两端限位。对于带元器件的半成品板,还可把压点移到无元件区域,或在板下增加等高垫块,使焊接面悬空保护。

  从结构建模角度看,这类工装的价值不在于复杂曲面,而在于可调性、复用性和加工可达性。滑块、压帽、螺母等零件形成标准化模块,损坏后可单独更换;面对不同批次的电路板,只需松开紧固件、重新推移滑块并锁紧,就能快速完成换型,适合小批量电子加工与教学实验环境。
