特斯拉ModelS大型驱动单元底盘悬架总成

　　这套驱动单元总成覆盖了纯电乘用车后驱平台从动力输出到车轮承载的完整链路，在新能源整车试制、底盘逆向开发、教学实训以及维修工艺验证场景中都有直接参考价值。做整车总布置时，工程师最先关注的是它的安装边界：驱动电机、减速器与副车架被整合为一个紧凑模块，左右半轴以近似对称的角度伸向轮端，螺旋弹簧与减振器沿悬架摆臂走向布置，整套总成在X、Y、Z三个方向的包络直接决定了电池包后缘、后排地板以及后备箱备胎槽的造型退让。

　　从功能上看，该单元把电机扭矩经减速器减速增扭后，通过两根半轴传递给后轮，同时副车架、控制臂、转向节与弹簧减振器共同承担车轮定位、冲击过滤和驱动力传递。建模时需要重点还原几处硬点：副车架与车身的安装衬套位置、减振器塔顶坐标、下摆臂内外点、半轴两端花键配合段，这些点位一旦偏差，后续做K&C特性分析或运动干涉检查就会失真。

　　设计思路上，这类电驱平台明显区别于传统燃油车后驱——没有变速箱和长传动轴，动力舱高度集成，悬架杆件围绕电机壳体两侧排布，留给线束和冷却管路的空间非常局促。逆向扫描得到的点云在局部圆角、线束卡扣和小支架上较为粗糙，三角形面数偏低的区域需要结合实车测量的LDU参考尺寸进行缩放校正，不能直接拿来做精密装配。工程使用中建议把电机壳体、减速器壳、副车架、左右悬架、半轴、制动盘和弹簧减振器分层管理，便于在选型阶段单独校核轮距、离地间隙和跳动行程。

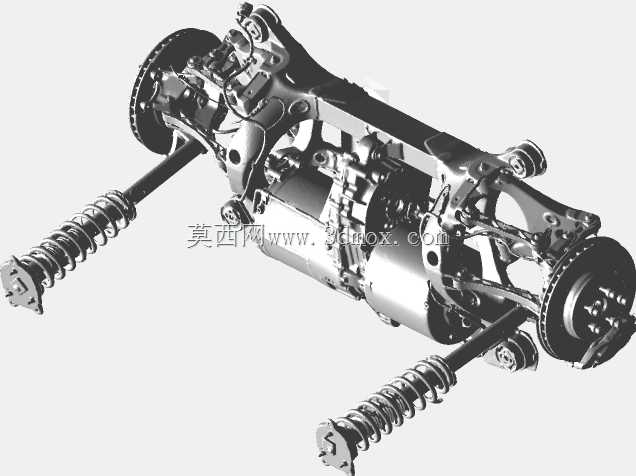

　　外形方面，总成呈横向贯通的对称结构，中央为电机与减速器壳体，两侧延伸出驱动半轴和螺旋弹簧，轮端带制动盘与轮毂单元。安装时要确认副车架四个悬置点的平面度、弹簧上座与车身轮罩的间隙，以及半轴在最大上跳、全转向工况下的滑移量是否超出花键有效行程。对于做电动车底盘改装、试验台架搭建或三维结构教学的人来说，这套模型提供了一个真实的集成化电驱后桥参考，能帮助理解集中式驱动如何与悬架系统在有限空间内协同布置。
