1比32遥控赛车可变轴距底盘车架

　　这套1/32比例遥控赛车底盘结构，面向微型遥控模型改装、桌面竞速车开发以及小比例静态车壳适配场景。实际使用中，底盘并不局限于某一种固定轴距，而是通过车架上的可调安装位置匹配不同长度的车壳，使同一套行走、转向和传动模块能够复用到多款1/32合金车型上。对于模型结构设计人员来说，这种思路的重点不在外观覆盖件，而在于把轮距、转向行程、悬架支撑、动力传递和装配空间压缩到极小的车体边界内。

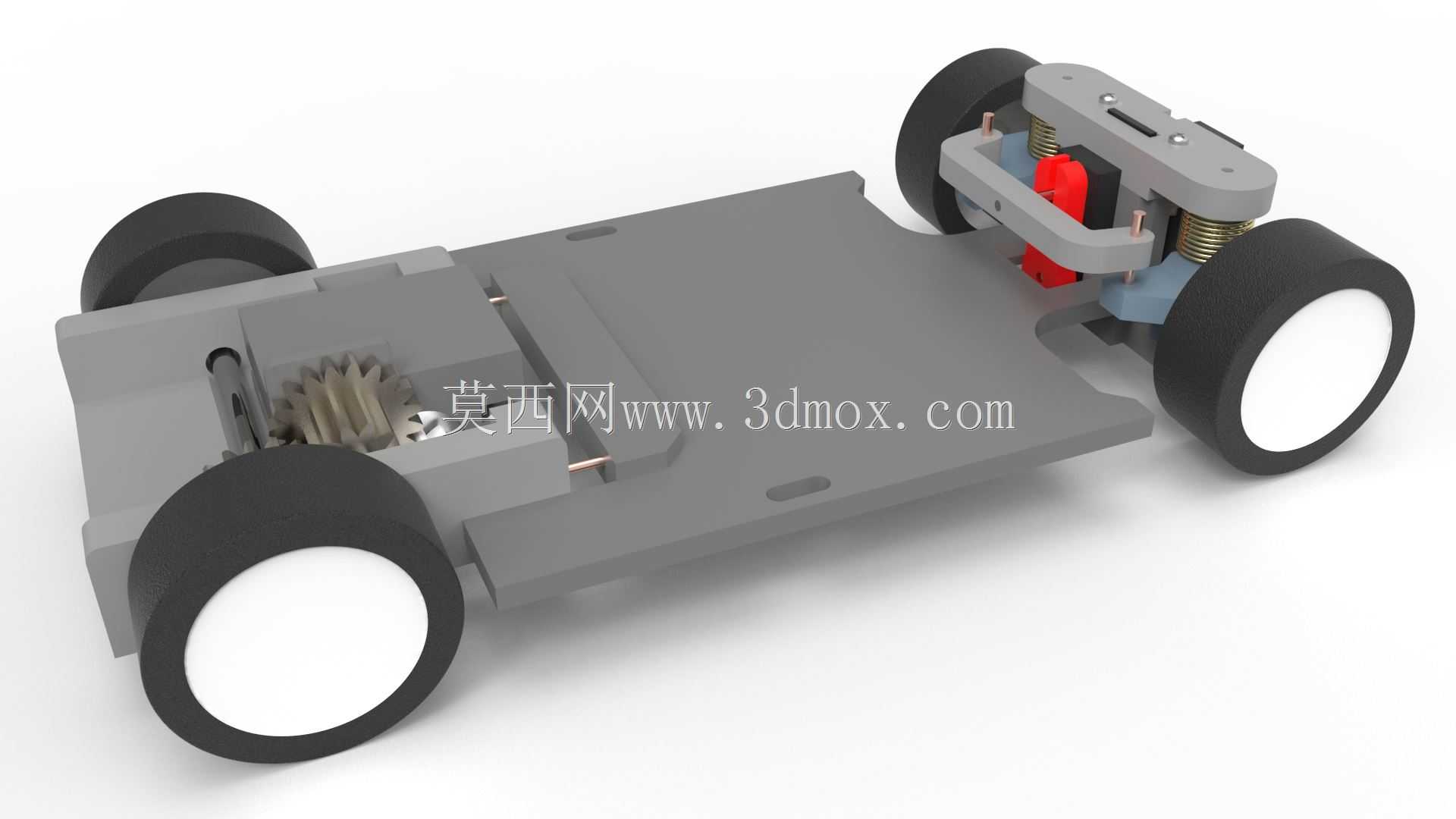

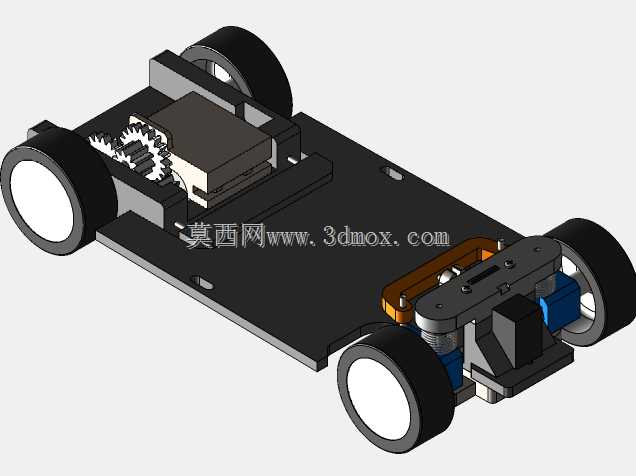

　　底盘主体采用适合熔融沉积成型的结构形式，车架轮廓围绕四轮布置展开，前部留出转向桥和弹性元件空间，中部承担传动与安装基准，后部用于布置车轮和动力相关零件。打印成型时，车架需要兼顾层纹方向与受力方向，尤其是转向座、轴孔、悬架支撑面和螺钉柱位置，不能只追求外形完整，还要保证反复拆装后孔位不松扩、悬臂不易断裂。可变轴距结构通过钢丝连接件实现位置调整，同时钢丝并非单纯定位件，也参与车架受力后的弹性变形，用来吸收微型车在颠簸台面或轻微碰撞时的冲击。

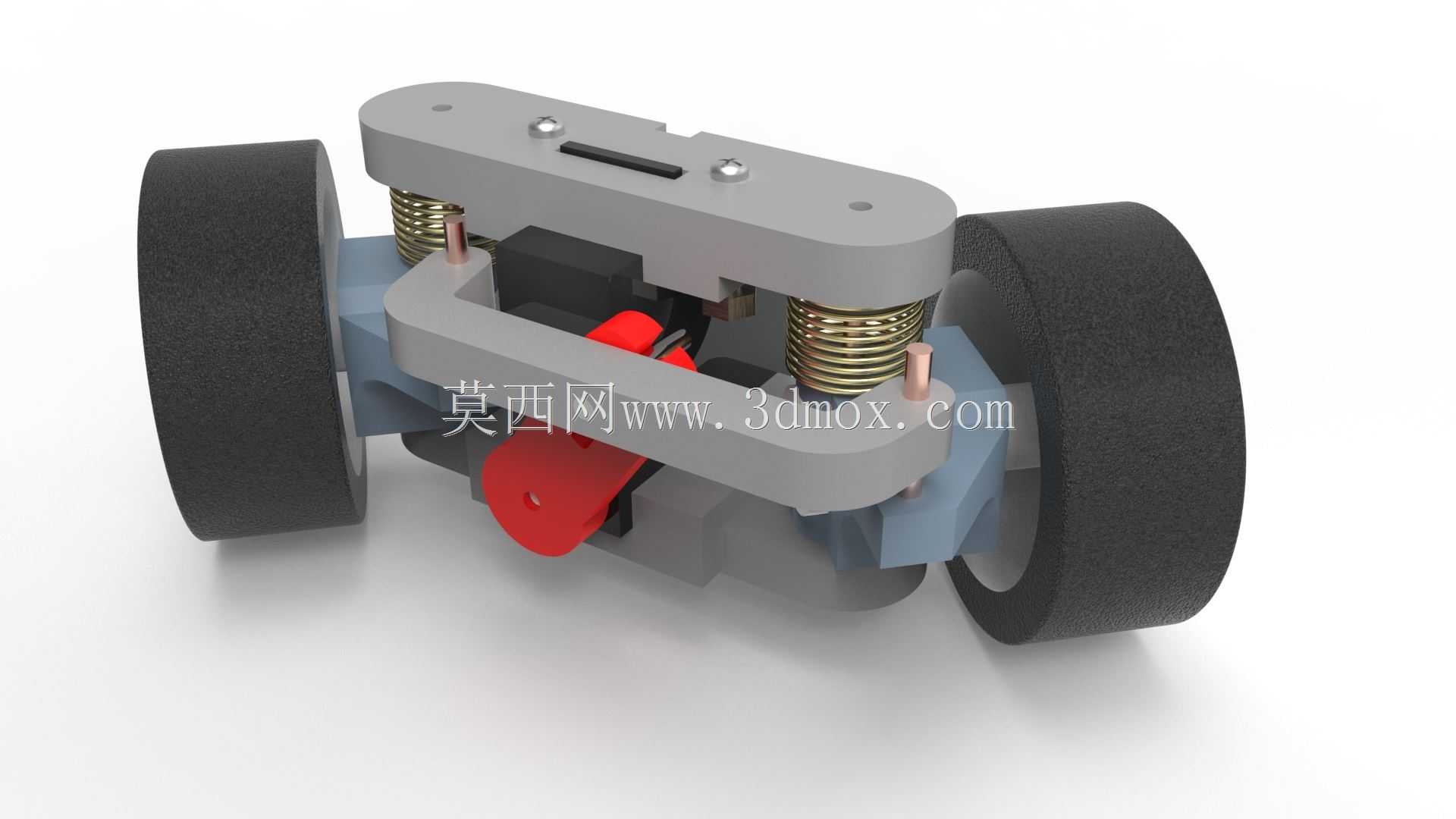

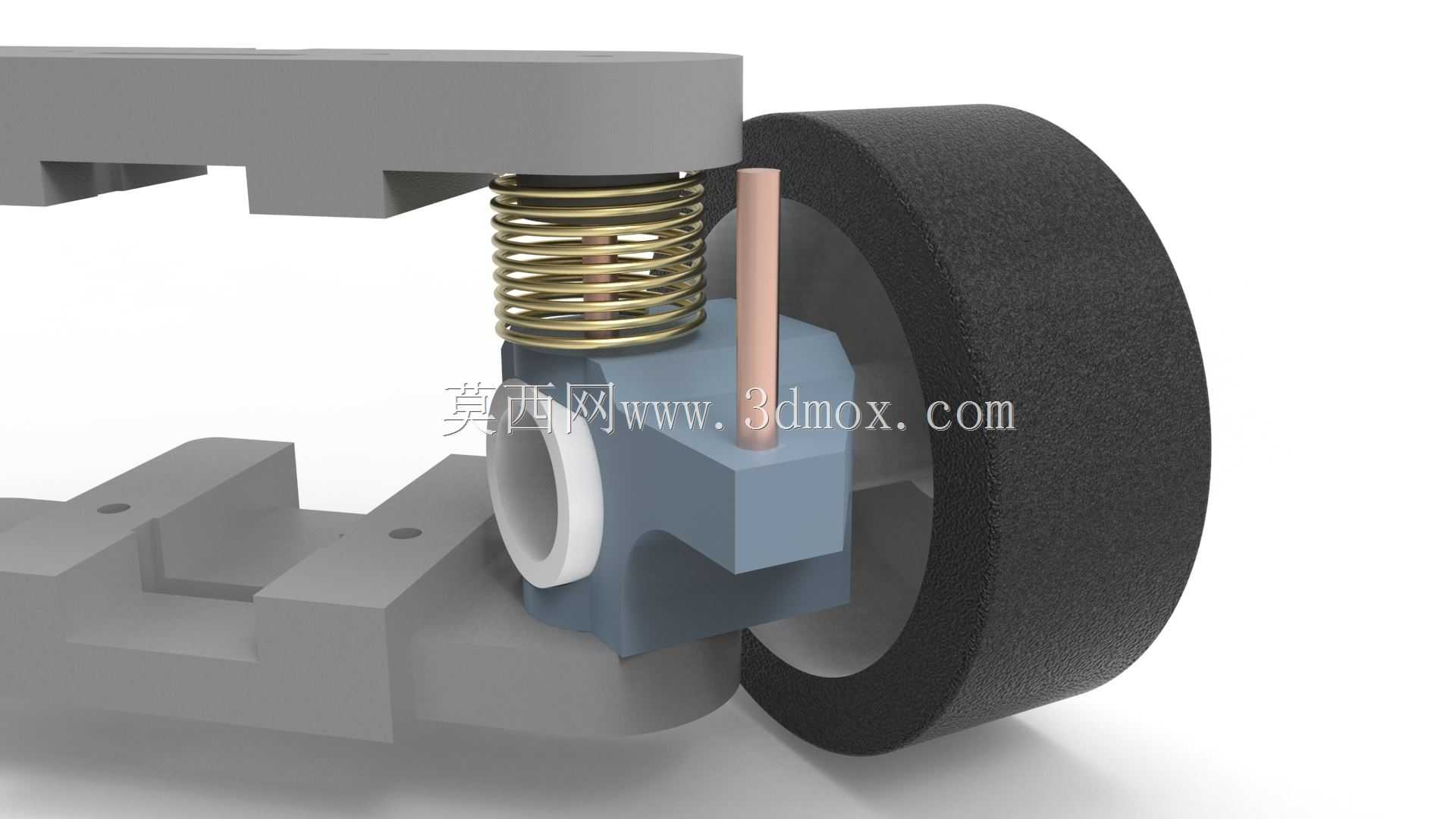

　　转向部分使用D1302转向器，转向器质量约1.7g，适配微型车对前部重量和布置空间的限制。转向拉杆与转向节之间的运动关系需要在三维装配中反复校核：车轮处于最大转角时，拉杆不能与车架侧壁、轮毂内侧或弹簧发生干涉；回正过程中，两侧轮转角应满足微型车的近似转向几何，避免一侧轮胎滑动阻力过大。前轮区域设置了弹簧支撑结构，弹簧轴线、预压量和车轮跳动轨迹要保持协调，若弹簧位置偏置，车架在受压时会产生侧向扭转，表现为小车直行跑偏或转弯时单侧轮压异常。

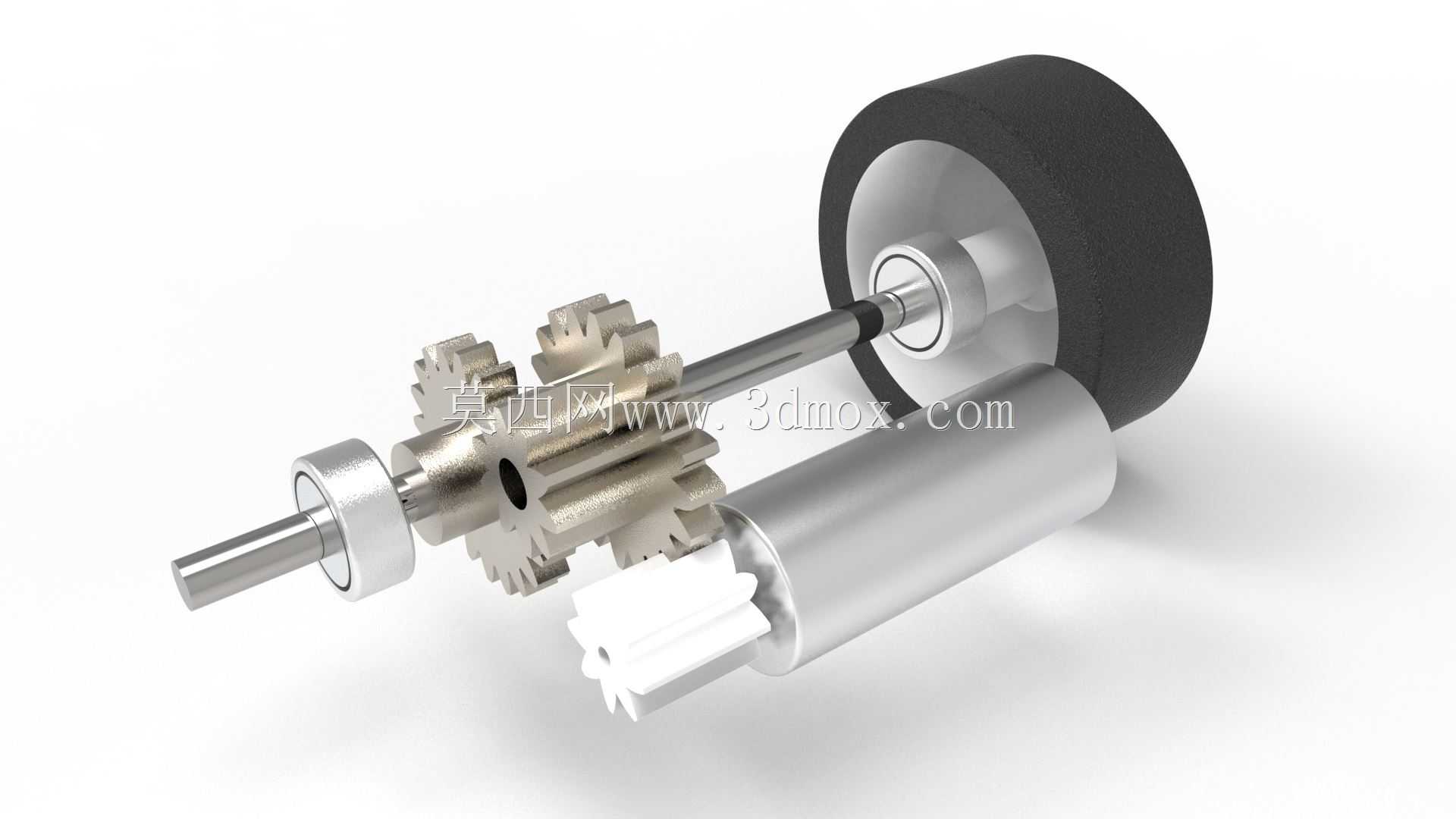

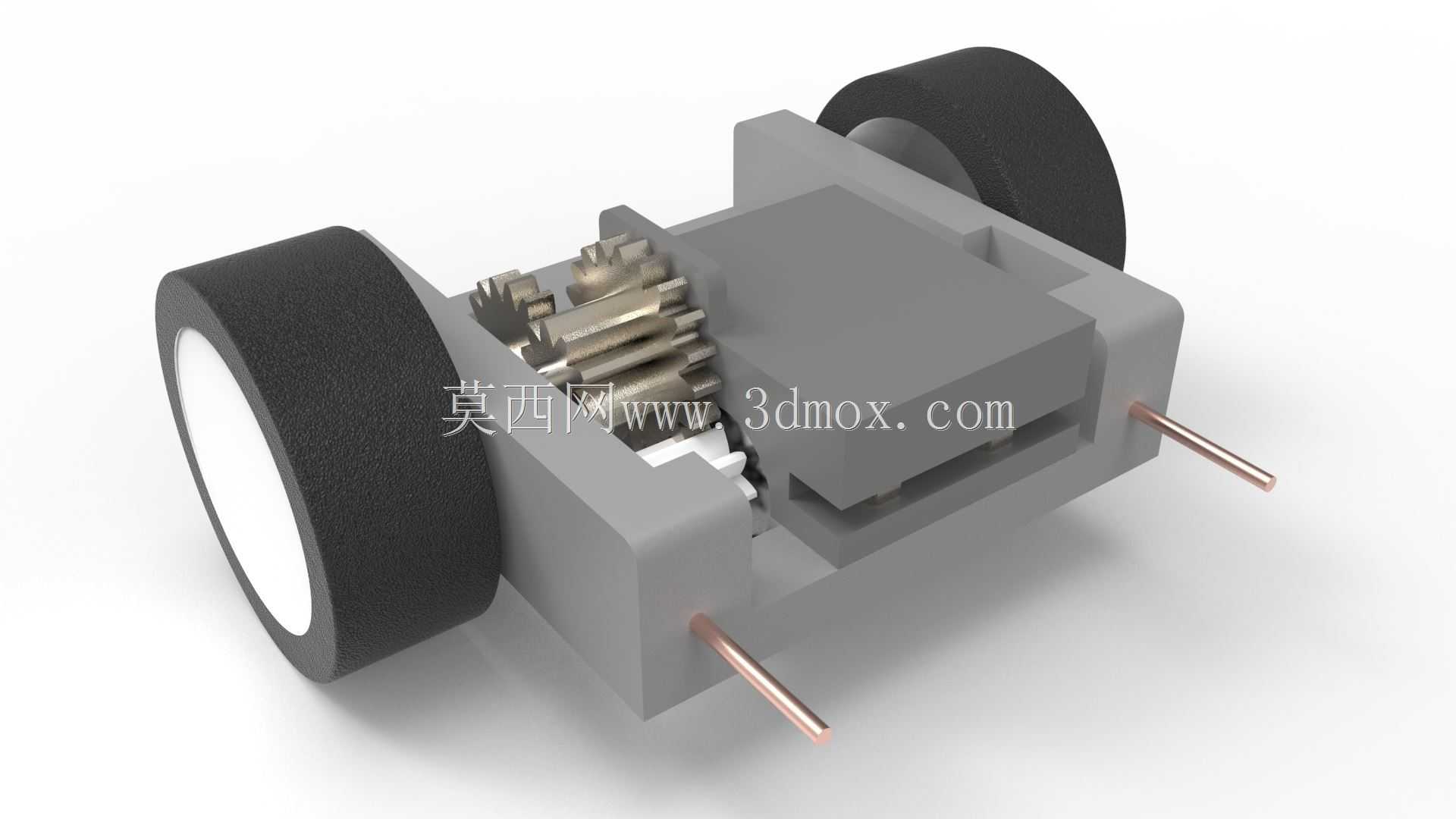

　　动力传递采用齿轮轮系方案，核心电机规格为716型，直径约7mm、长度约16mm。电机输出后经多级齿轮减速，将高转速低扭矩输入转换为车轮可用的驱动力。齿轮模数取0.5，二级齿轮轴直径约2mm，属于典型微尺度传动设计。此处建模不能只把齿轮按外形摆出，必须关注中心距、齿顶圆、齿根圆和侧隙；小模数齿轮对中心距误差敏感，打印收缩或轴孔偏置都会造成啮合卡滞。轴承选用外径5mm、内径2mm、宽度2.5mm的微型轴承，轴径约2mm；部分固定位置使用m1×6螺钉、m2×8螺钉以及m2螺母，螺钉柱周围需要留出扳手或螺丝刀操作空间。

　　从安装边界看，底盘宽度主要受车轮外径和转向摆角限制，长度则由可变轴距调节范围决定。车轮采用大直径黑色轮胎配浅色轮毂，轮胎外圆决定底盘最低离地间隙，也影响通过性和视觉比例。车架上平面应保持平整，便于后续固定车壳、电池或配重件；下平面则要避开齿轮外露区域，防止车辆运行时齿面蹭到台面。布线槽和零件避让区在初始建模时就应预留，尤其是电机线、转向器线和细钢丝附近，不能让运动件压住线材。

　　该结构对微型遥控车开发具有较强的参考价值：它把可调轴距、钢丝减震、微型转向、齿轮减速和紧凑轴承布置整合在同一底盘上，既适合验证小比例车辆的机构原理，也适合作为后续车壳改装、零件轻量化和打印工艺优化的基础结构。
